卫星热控说到底就干一件事：让星上所有设备在太空那种忽冷忽热的环境里，始终待在各自允许的温度范围内。

下面整理了热控领域常用的16个基本概念，从材料、元件到试验方法，算是这门技术的一套基础词汇表供大家查阅。与笔者在仿真秀官网发布视频课程卫星总体热控设计师全能修炼手册：从入门到精通-同行都在转 高度吻合。

01

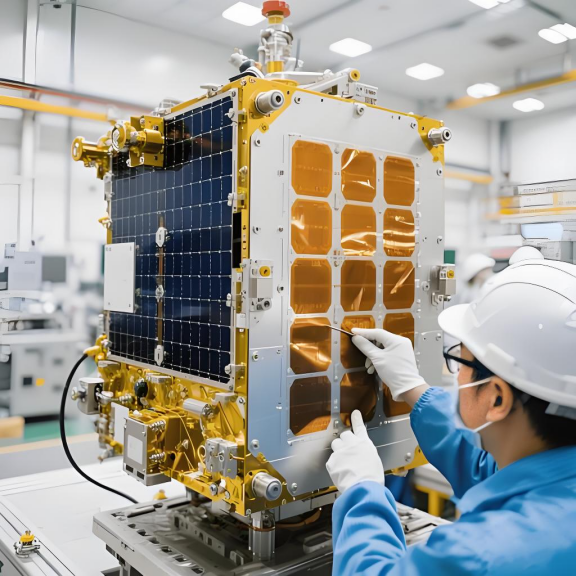

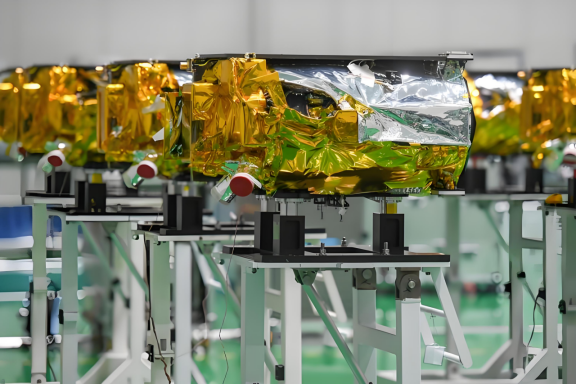

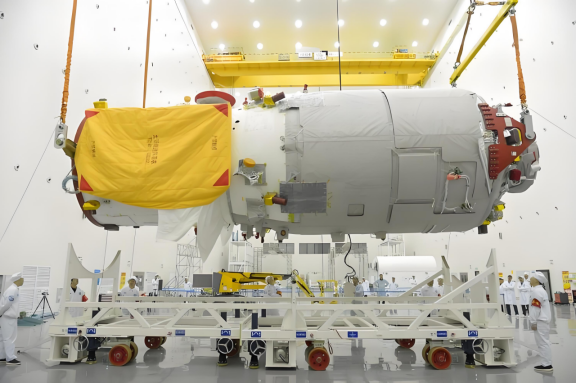

多层隔热组件（MLI）

定义：由多层高反射率薄膜和低导热间隔层交替构成的柔性热控材料，是卫星上最核心的被动绝热手段。

表征参数：有效发射率ε*，这个值综合反映了MLI的实际绝热性能，越小说明绝热效果越好。

影响因素：层数、层间真空度、接触紧密度、开孔率，还有接缝处理工艺都会影响最终性能。

典型值：15-20层的MLI，ε*可以做到0.03以下。拿一台100W功耗的单机来说，包覆MLI之后表面漏热能控制在几瓦的量级。

概念关联：跟散热面正好是反着来的——MLI负责保温，散热面负责排热，两边搭在一起构成了卫星热控的外壳。

02

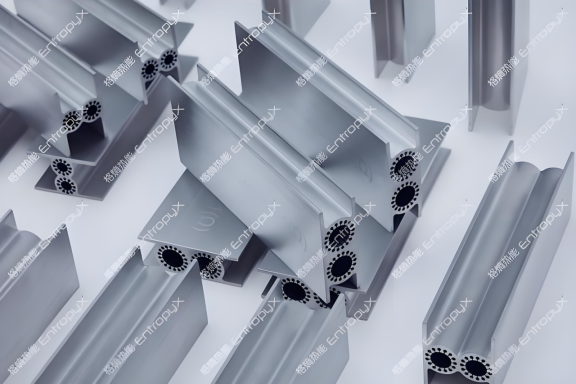

槽道热管

定义：管壳内壁开有一排轴向微型槽道，靠工质（一般用氨）蒸发冷凝和毛细力驱动来完成传热，属于等温化元件。

表征参数：最大传热能力（W·m）和有效导热系数，后者能做到纯铜的几百倍。

影响因素：槽道长什么样、工质充了多少、工作倾角和加速度（重力或离心力）、还有不凝性气体含量，这些都有影响。

典型值：一根10mm粗的氨热管，在0℃附近工作时，最大传热量大概在500W·m左右。

概念关联：做高精度等温化结构板的时候经常用到，一般是嵌入卫星结构板或者贴在板子表面。

03

槽道热管

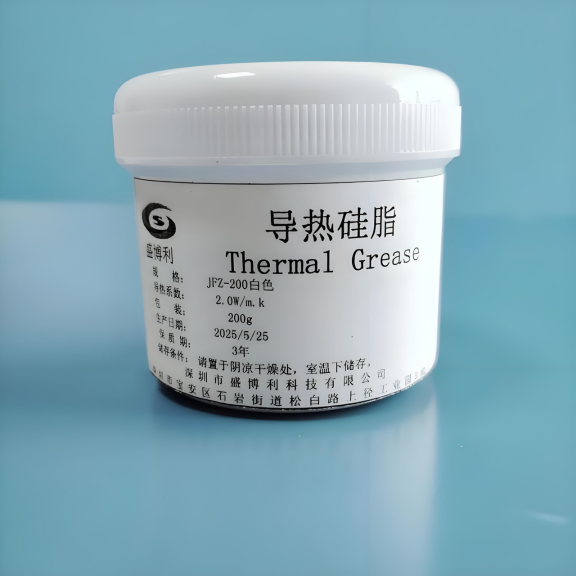

定义：涂在单机和散热面安装界面之间的高导热膏状材料，作用是填满微观空隙，把接触热阻降下来。

表征参数：导热系数和热阻率，导热系数越高，同样厚度下热阻就越低。

影响因素：涂多厚、抹得匀不匀、安装压力多大，还有在真空里会不会挥发和蠕变。

典型值：普通硅脂导热系数大概1W/m·K，好一点的用纳米银或氮化硼填充的能做到5-10W/m·K。

概念关联：这是处理接触热阻最常见的办法，另一个路子是用导热软垫，优点是拆装比较方便。

04

电加热器

定义：把电能直接转成热量的主动热控执行器件，极端低温的时候用来补偿温度。

表征参数：功率密度（W/cm²）和占空比，这两个都由温控器来调。

影响因素：输入电压、加热回路的电阻、粘贴工艺，还有跟温控开关怎么联动的逻辑。

典型值：星上用的薄膜型电加热器，功率密度设计值一般取在0.5-2W/cm²这个范围。

概念关联：属于主动热控的核心手段，跟热敏电阻（负责测温）和温控器（负责判断逻辑）凑在一起就是一套闭环温控回路。

05

相变材料（PCM）

定义：在特定温度下发生固-液相变，吸收或释放大量潜热的同时自身温度基本不变，用来做热缓冲或热存储。

表征参数：相变温度、相变潜热（J/g）、导热系数。

影响因素：封装形式、充了多少、冷热循环稳不稳定、过冷度怎么样。

典型值：石蜡类PCM潜热大概200J/g，水合盐类更高但腐蚀性不好处理。有的PCM装置用在电子器件上做热缓冲，能扛住几百焦耳的热冲击。

概念关联：对付那种短时间高功率脉冲载荷（比如间歇工作的雷达）很管用，相当于削峰填谷，可以降低散热系统的设计容量。

06

热控涂层

定义：专门用来调控固体表面热辐射特性（太阳吸收率αs和红外发射率εIR）的薄膜或漆层，算是卫星热控的基础配置。

表征参数：αs和εIR，这俩的比值αs/εIR是关键指标。

影响因素：材料本身、表面微观形貌、空间环境效应（紫外、原子氧、带电粒子）都会影响。

典型值：S781白漆的αs大约0.17，εIR能到0.87。纯铝光亮阳极化涂层那边，αs/εIR比值可能飙到4-5，吸热多散热少。

概念关联：二次表面镜（OSR）、白漆这些都归在这一类，基本上一个表面是吸热还是散热就由它决定了。

07

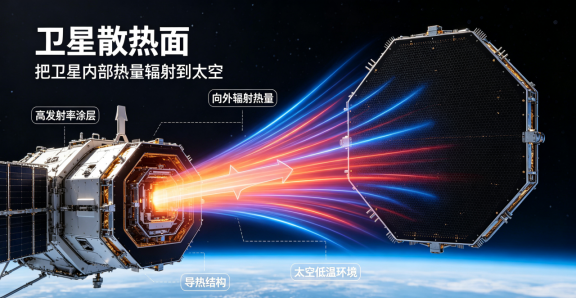

散热面

定义：卫星外壳上专门划出来的一块区域，用来向4K深冷空间辐射排掉星内的废热。

表征参数：有效散热面积和等效红外发射率。

影响因素：散热面朝哪个方向（必须指向冷空间）、表面涂层性能、周围有没有遮挡、外部热流怎么干扰。

典型值：一颗中型通信卫星的总散热面积能有十几平方米，排个几千瓦的热量不成问题。

概念关联：跟MLI覆盖的绝热面一起把卫星的热边界划了出来。具体怎么设计取决于总热耗和外热流算出来是多少。

08

舱板预埋热管

定义：造卫星结构板（通常是铝蜂窝板）的时候，直接把热管埋进去胶接固化，做出来的板子既能承重又能高效传热。

表征参数：等效热扩散率（m²/s），反映的是热量在板子里扩散的快慢。

影响因素：热管跟面板的胶接质量怎么样、热管间距多大、网络怎么布局。

典型值：预埋了热管的蜂窝板，等效导热性能比纯铝面板高好几个数量级，上百瓦的点热源热量很快就能扩散到整个板面。

概念关联：算是等温化设计和结构热控一体化的进阶玩法，把结构板、热管、散热面的功能打包在一起了。

09

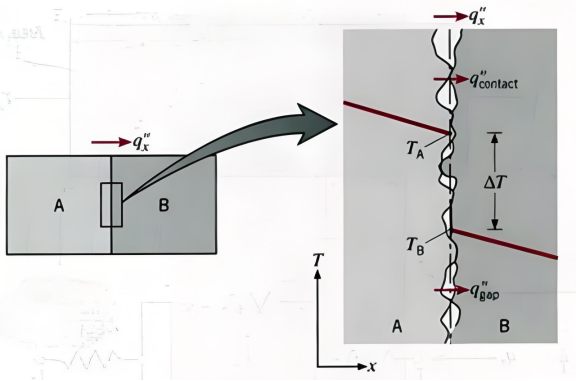

接触热阻

定义：两个固体碰在一起的时候，表面微观不平整，实际接触面积比名义面积小不少，所以在界面那里多出来一道热流阻力。

表征参数：热阻值（K/W）或者接触导热系数（W/m²·K）。

影响因素：材料多硬、表面多粗糙、压得多紧、界面里填了什么（比如导热脂或导热垫）。

典型值：什么都不填的干接触，导热系数可能就几百W/m²·K；填了好一点的导热脂，能提到几千甚至上万W/m²·K。

概念关联：热设计里经常被忽略但又很要命的东西，一般要靠导热硅脂或导热软垫这类界面材料来管住。

10

总热耗

定义：卫星里所有电子单机、电源、机构这些东西在工作时产生的热量加在一起，是热控设计要处理的内热源。

表征参数：热耗功率（W）和它随任务模式（待机、发射、数据传输）变化的波动曲线。

影响因素：单机效率、工作模式、星上工作负载、发射功率。

典型值：一台大功率通信卫星的通信载荷，热耗加起来能到几千瓦甚至十几千瓦。

概念关联：跟空间外热流加在一起，就是热平衡方程里主要的热量来源。

11

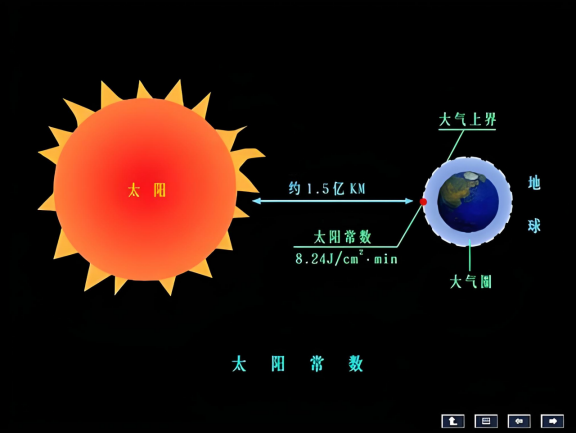

太阳常数

定义：地球大气层外面，日地平均距离的位置上，垂直于太阳光线的单位面积在单位时间里接到的太阳电磁辐射总能量。

表征参数：辐射功率密度（W/m²）。

影响因素：这个数天文上挺稳定的，实际用的时候会考虑日地距离的季节性变化。

典型值：1361W/m²，基本常数。

概念关联：所有空间外热流里太阳辐照那部分都是拿这个做基准算出来的。

12

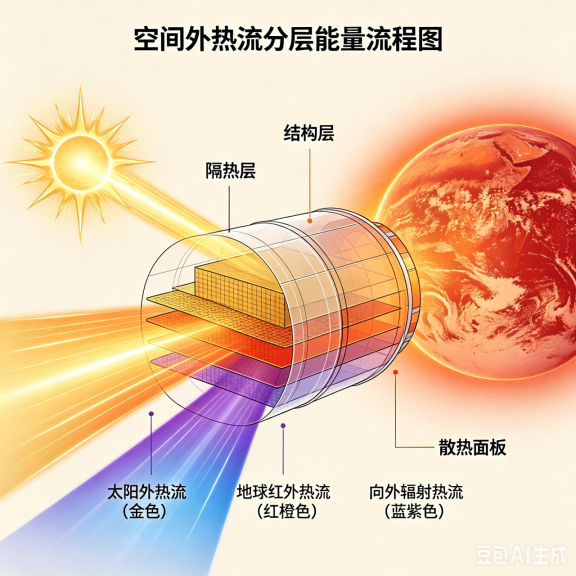

空间外热流

定义：卫星在轨运行时从外部空间环境接受到的总辐射热能，算是热设计的基本输入。

表征参数：到达卫星表面的辐射热流密度（W/m²）。

影响因素：太阳辐照、地球红外辐射、地球反照，以及轨道、姿态、表面朝向都有关系。

典型值：近地轨道上，阳照区总外热流大概1300-1400W/m²，到了地影区就猛往下掉。

概念关联：热平衡方程里的源项之一，跟内部总热耗加在一起就是热控系统要处理的全部热输入。

13

地球红外辐射

13、地球红外辐射

定义：地球和大气层吸收了太阳能量之后，以长波红外（峰值大概在10μm）的形式往太空发射的热辐射，对低轨卫星来说是比较重要的外部热源。

表征参数：到达卫星表面的辐射热流密度（W/m²）。

影响因素：地表温度、大气成分（尤其是云量）、卫星轨道高度和纬度。

典型值：按地球等效黑体温度255K来算，辐射热流大概237W/m²，不过随天气和地理位置变化幅度挺大的。

概念关联：跟太阳辐照、地球反照一起构成了卫星在轨分析的三大外部热流。

14

等温化设计

定义：用高导热材料、热管或流体回路把卫星结构的温度梯度压缩到很小的范围里。

表征参数：关键区域（比如相机安装面）的最大温差。

影响因素：热管怎么布、结构板导热性能好不好、内热源分布均不均匀。

典型值：高精度光学相机安装板的等温化要求能做到±1℃甚至更严。

概念关联：对付热点和热变形的关键手段，通常是嵌入槽道热管或者用高导热面板来实现。

15

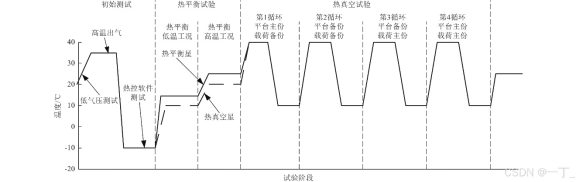

热真空试验

定义：在高真空、冷黑背景和极端温度循环条件下让卫星加电工作，用这种环境模拟试验把设计和工艺上的缺陷抖出来。

表征参数：试验压力、热沉温度、温度循环范围与变温速率、性能测试覆盖度。

影响因素：真空度、热沉清洁度（影响污染物凝聚）、温度控制精度。

典型值：空间模拟器压力做到<1.3×10⁻³Pa，液氮热沉温度<100K，温度循环范围一般覆盖-40℃到+60℃。

概念关联：跟热平衡试验（用来验证模型）和热循环试验（用来暴露缺陷）并列为热控领域的三大试验。

16

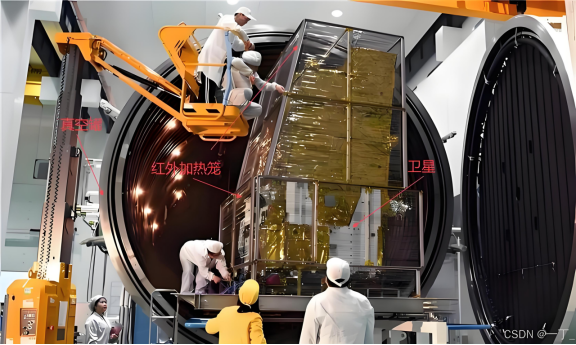

热平衡试验

定义：在空间模拟器里模拟卫星在轨稳定工况的外热流，实测各点温度，用来校验和修正热数学模型。

表征参数：工况模拟精度，以及试验温度和模型预测温度差了多少。

影响因素：外热流怎么模拟的（红外笼还是太阳模拟器）、支架有没有漏热、舱壁温度和黑度怎么样。

典型值：全星关键点上模型跟试验的温度偏差小于±5℃就算达到了模型相关性要求。

概念关联：试验结果就是修正节点热网络模型的硬标准，模型修完之后用来精确预测在轨温度。
