IEC61400-1载荷工况解析

1月前浏览545

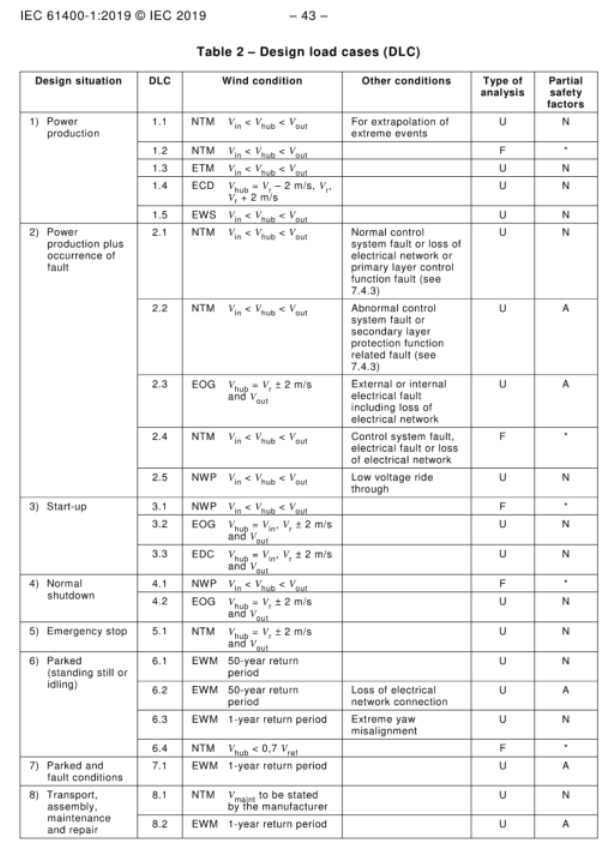

IEC61400-1的载荷工况如下图所示。

1. DLC1 系列工况的本质

模拟风电机组全风速区间正常并网带载发电的完整运行状态,针对正常湍流(疲劳和极值)、极端湍流、极端阵风方向变化、极端风切变这四类风况,全面考核机组在正常发电运行期间的疲劳累积、结构极限强度、瞬态气动载荷,是整机日常服役阶段最基础、覆盖范围最广的设计控制工况。

2. DLC2 系列工况的本质

DLC2 系列描述机组正常发电过程中突发故障或电网扰动的瞬态载荷,是验证控制系统、保护系统、传动链和基础极限 / 疲劳强度的关键工况。其核心逻辑是:

- 故障事件必须通过 FMEA (失效模式与影响分析failure mode and effect an alysis)识别,确保所有可能影响载荷的故障都被覆盖;

- 重现期决定分项系数,故障越罕见重现期越长,分项系数越高,工况越偏保守;

- 转子方位角的随机性,故障发生时的叶片方位角会显著影响瞬态载荷,仿真中必须随机选取,避免遗漏最不利位置。

模拟机组并网发电过程中突发控制系统故障、电气故障、电网扰动的瞬态场景,区分故障发生概率与严重程度,分别校核结构极限载荷、瞬态冲击、附加疲劳及低电压穿越能力,验证机组保护系统与结构在非正常工况下的安全可靠性。

3. DLC3 系列工况的本质

本工况覆盖风电机组从停机或空转状态切换至并网发电状态过程中,所有产生载荷的瞬变事件。启动发生次数需根据控制系统行为估算 。

DLC3 系列是机组从停机或空转到并网发电的过渡瞬态工况,重点考核启动过程中的冲击载荷、结构响应,以及极端风况叠加启动的极限强度。

4. DLC4 系列工况的本质

DLC4 系列是机组无故障、主动执行的正常停机专属工况,区别于 DLC2 故障紧急停机,对应从发电平稳过渡至静止或待机的完整瞬态过程。

整套工况用于验证叶片、塔筒、传动链在正常顺桨停机瞬态冲击下的疲劳寿命与极限承载能力。

5. DLC5 系列工况的本质

DLC 5为就地人工触发紧急停机的极限校核工况,模拟现场按下急停按钮、机组执行顺桨和机械抱闸双重紧急制动的场景,属于异常类工况,采用严苛的异常分项安全系数。

因急停触发时刻风轮方位具备随机性,不同转子相位会带来显著的载荷差异,必须选取多个均匀分布的随机转子方位开展仿真,保证载荷结果具备统计代表性。

该工况用来校核叶片、轮毂、传动链、塔筒在瞬时强制动冲击下的极限承载能力,是机组人身安全防护对应的结构兜底设计工况。

6. DLC6 系列工况的本质

DLC6 属于机组停机锁桨或空转待机工况组,是机组遭遇极端暴风时的静置校核工况,前 3 个子工况用于极限强度校核,DLC6.4 专门用于停机阶段疲劳寿命校核。

DLC6.1、6.2、6.3 均采用 50 年 / 1 年一遇 EWM 极端风速,重点考核不同偏航约束条件下,偏航错位带来的风轮巨大风压载荷,区分主动偏航、电网失电自由偏航、年度极端偏航三类最危险静置场景。

DLC6.4 依托机组全年停机时长,核算叶片自重、环境脉动风带来的交变疲劳损伤,补齐机组非发电阶段的疲劳设计边界。

7. DLC7 系列工况的本质

DLC7是机组停机静置状态叠加关键系统失效的极限校核工况,属于停机类故障兜底设计工况,核心考核制动、变桨、偏航三大安全保护系统任意一类失效时,机组在年度极端大风下的结构安全性。

用来校核叶片、塔筒、偏航轴承在停机、保护失效和大风耦合下的极限承载能力,弥补正常停机工况(DLC6 )未考虑保护系统失效的设计盲区。

8. DLC8 系列工况的本质

DLC8 属于机组全生命周期内的非正常运行临时工况组,覆盖出厂运输、现场吊装、停机检修、半安装临时静置阶段,用来校核非常规装配、运维状态下的结构安全。


来源:智慧强学斋
