6秒、10秒、10.5秒和12秒

4月前浏览978

在IEC61400-1的第四版标准里明确指出，极端风向变化Extreme direction change (EDC)的风向变化持续时间是6秒；极端相干阵风伴随风向变化Extreme coherent gust with direction change（ECD）上升时间是10秒；极端运行阵风Extreme Operating Gust (EOG)阵风持续时间10.5秒；极端风剪切Extreme wind shear (EWS)的持续时间是12秒。

极端风向变化Extreme direction change (EDC)

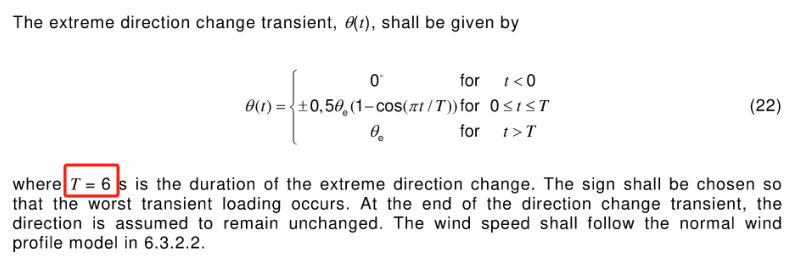

第6.3.3.5节中，EDC的持续时间明确规定为 T = 6秒。DC模拟的是运行状态下（特别是低风速启动阶段）风向的突然变化。6秒的持续时间反映了风向变化瞬态过程的典型时间尺度，这个时间段足以覆盖风向突变对风电机组产生最不利动态响应的关键阶段。

极端相干阵风伴随风向变化Extreme coherent gust with direction change（ECD）

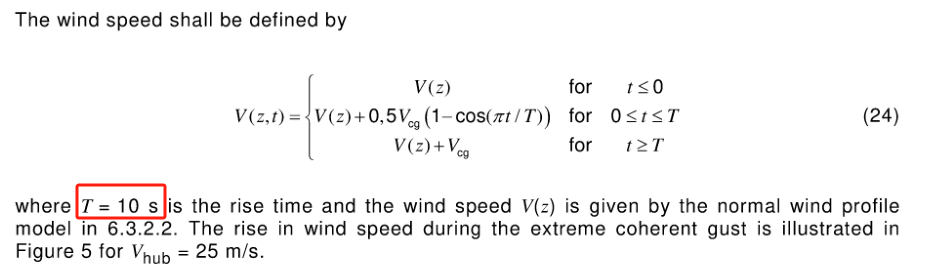

第6.3.3.6节中，ECD的上升时间明确规定为 T = 10秒。

ECD模拟的是相干阵风（即空间尺度大于转子直径的阵风结构）伴随风向变化的情况。

10秒的上升时间反映了这种大规模相干结构通过风电机组时的典型时间尺度。

极端运行阵风Extreme Operating Gust (EOG)

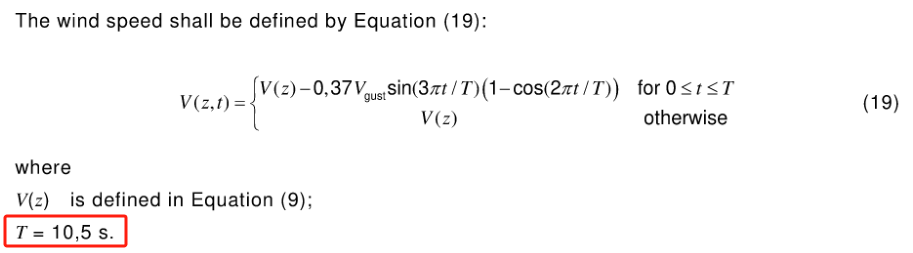

第6.3.3.3节中，EOG的总持续时间明确规定为 T = 10.5秒。

EOG采用独特的草帽波形，这种时间分配确保了对机组结构最不利的动态响应。

阵风幅值的计算考虑了1年重现期极端风速、湍流强度、湍流尺度和转子直径，10.5秒的持续时间与这些参数统计匹配，代表了运行状态下最严峻的瞬态风况。

10.5秒这一数值在IEC 61400-1的多个版本中保持一致，是基于早期现场测量数据和风洞实验验证的工程经验值。

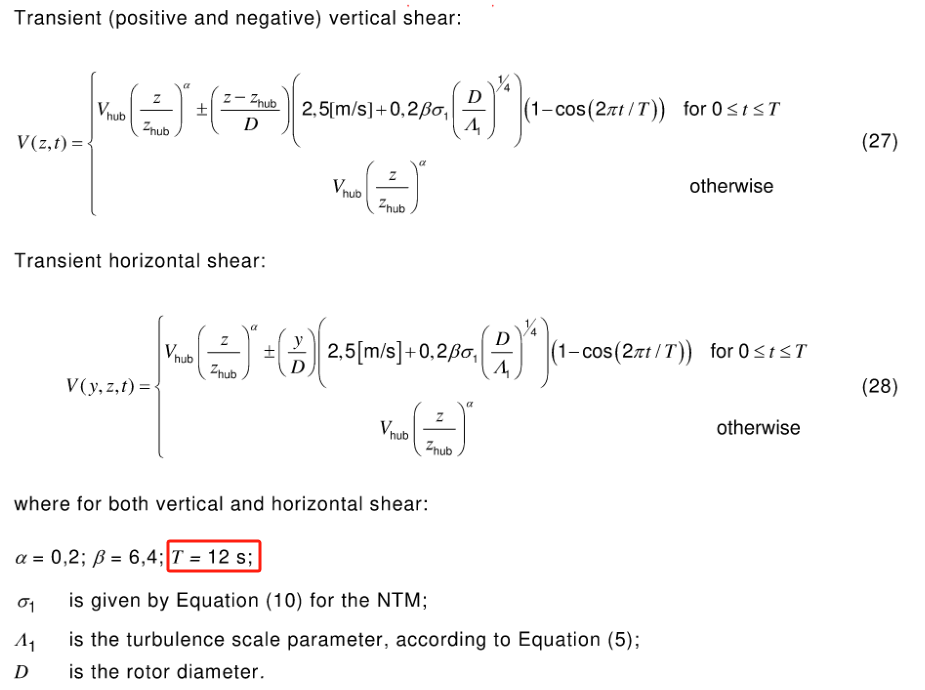

第6.3.3.7节中，EWS的总持续时间明确规定为 T = 12秒。

t=0 s：初始风切变（幂律分布，无剪切增量）；t=6 s：剪切幅值达最大值（1−cosπ=2）；t=12 s：剪切增量归零，恢复初始幂律风廓线。

EWS模拟边界层稳定层结下的强风剪切事件，特别是夜间或低温条件下的极端垂直或水平梯度。

EWS 为确定性空间梯度加时间历程，需重点关注转子面空间分布不均导致的动态不平衡响应。

这四个时间参数（6s、10s、10.5s、12s）源于1990年代至2000年代初的风工程研究和早期风电场经验。

随着风电机组尺寸增大和测量技术进步，这些参数在未来版本中可能需要调整，以更准确地反映超大机组的实际载荷特性。

来源：智慧强学斋

IEC61400-1知识点——1：0.7：0.5还是1：0.8：0.5

根据IEC61400-1的第六章风的横向湍流标准差σ 2 ≥0.7σ 1，σ 3 ≥0.5σ 1。而附录C里Kaimal 风模型的横向湍流标准差σ 2 =0.8σ 1，σ 3 =0.5σ 1。乍一看似乎标准的前后有些矛盾，但仔细分析一下标准又是没有问题的。原因也很简单：第一张图中的 ≥0.7 和 ≥0.5 是最小值要求第二张表中的 0.8 和 0.5 是标准设计值实际工程应用中通常采用附录C表中的标准值（0.8 和 0.5）正文里的σ2≥0.7σ1、σ3≥0.5σ1是强制性最低要求，是所有湍流模型都必须满足的红线。之所以规定下限是为了避免过于乐观的湍流模型低估风荷载，保障风机结构安全。这也给不同的湍流模型留出了兼容的空间，只要满足下限即可，不做强制的统一要求。附录里的附录里的Kaimal 湍流模型σ2=0.8σ1、σ3=0.5σ1是具体推荐取值，是为了工程上取值的默认参数。Kaimal 湍流模型提供一套保守且贴近实测风场的参数，方便工程师直接用于载荷仿真和设计。统一行业仿真输入，减少不同团队取值的参数差异，让结果更具可比性。来源：智慧强学斋
