深度|涡轮增压器振动溯源:为何低频怪叫多是“发动机惹的祸”?

1月前浏览308
随着柴油机向大流量、高压比发展,涡轮增压器早已不再是单纯的“空气泵”,而是一个在高转速、高温、高压极端工况下运行的精密NVH部件。

在实际工程中,我们经常遇到这样的难题:

增压器啸叫严重,到底是叶轮气动设计不行?还是发动机本体振动通过支架传过来的?或者是转子本身动平衡没做好?

如果找不到真正的“罪魁祸首”,减振方案往往是盲目的。

近期,来自河北工业大学与中国北方发动机研究所的团队,在《噪声与振动控制》发表了一项研究,他们利用工况传递路径分析(OTPA)技术,成功对一台柴油机涡轮增压器的振动激励源进行了“解剖”。

今天,我们就来深度复盘这项研究,看看它是如何用数据说话,解决了增压器振动溯源难题的。


一、痛点:传统方法为什么搞不定增压器?

在NVH领域,传递路径分析(TPA)是排查问题的标准动作。但传统的TPA在面对涡轮增压器时,往往会“失灵”:

  1. 必须拆件:传统TPA需要分别测量激励源到响应点的频响函数(FRF),这意味着你必须把增压器拆下来,甚至切断某些连接,这在实车或复杂台架上几乎不可能实现。

  2. 难以模拟真实工况:很多激励源(如气动载荷)只有在增压器全速运转时才会出现,拆下来的测试环境无法复现真实流场。

  3. 多源激励耦合:增压器同时受到发动机基础激励、压气机端气流冲击、涡轮端废气脉冲等多股力量的“围攻”,传统方法很难把这些混合信号分离开。

OTPA(Operational Transfer Path Analysis,工况传递路径分析)的出现正是为了解决这些问题。它最大的特点是:不需要拆件,直接在运行工况下采集数据,通过数学算法反推各路径的贡献量。


二、核心逻辑:用数学“拆解”物理世界

OTPA的原理可以用一个简单的线性公式概括:

Y=XZ
  • Y(输出):我们要关注的目标响应,这里指的是增压器轴承体上的振动加速度(这是增压器失效的关键部位)。

  • X(输入):所有的潜在激励源,包括发动机基础激励、压气机端气动噪声、涡轮端气动噪声。

  • Z(传递率):连接输入与输出的“黑箱”特性,即每条路径的传递效率。

研究团队在半消声室搭建了高精度试验台(如图1、图2所示),并设计了极其严谨的测试方案:

  • 传感器布置:由于涡轮端温度极高,无法粘贴加速度传感器,团队创新性地采用了近场麦克风来捕捉涡轮端的气动载荷特征,并用振动台单独模拟发动机基础激励(见图3、图4)。

  • 工况设计:为了确保数学模型的可逆性,他们选取了4组包含不同发动机转速、扭矩和增压器转速的组合工况,确保输入矩阵满秩,避免了“假数据”。

为了消除传感器之间的串扰(Cross-talk),研究人员还引入了奇异值分解(SVD)算法对数据进行去噪处理,这一步是保证结果可信度的关键。

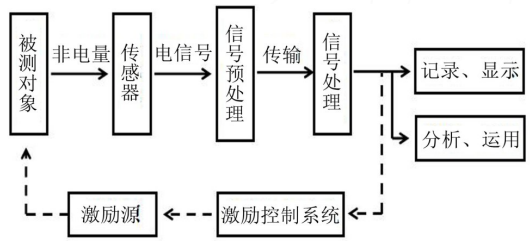

实验系统组成图

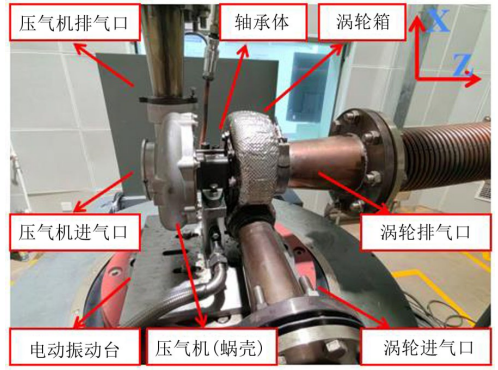

增压器放置位置

三、数据揭秘:谁在主导振动?

通过OTPA模型的运算,并结合单独激励的验证试验,研究得出了几个非常有价值的结论。

1. 低频段(<700Hz):发动机基础激励是“绝对霸主”

在分析频段(600~1200Hz)的大部分区域,发动机基础激励的贡献量比气动载荷高出10dB以上(见图3)。

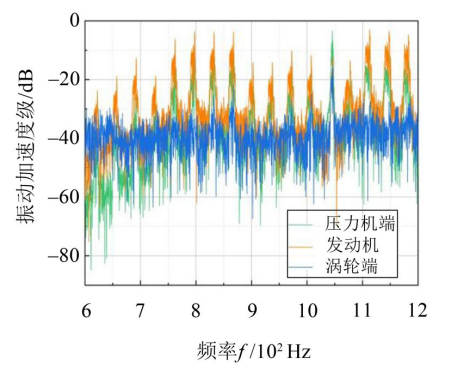

工况1各激励源传递路径贡献量

工程解读

这说明在低速或低频段,增压器的振动主要是“被动”的——它是被发动机本体“晃”动的。如果你的增压器在怠速或低速时有明显振动,优先检查安装支架的动刚度和悬置隔振,而不是急着改叶轮。

2. 气动载荷基频处:压气机端是“隐形杀手”

当频率上升到特定值(如工况1下的748.54Hz,即压气机气动载荷的基频)时,情况发生了逆转:

  • 压气机端的气动载荷贡献量急剧上升,甚至超过了发动机基础激励

  • 随着增压器转速的升高,这个基频会向高频移动,且贡献量持续增大。

工程解读

这就是典型的“气动啸叫”来源。一旦气流激励频率与增压器结构模态耦合,就会产生剧烈振动。而且研究发现,压气机端的贡献远大于涡轮端(见图4、图5),这提示我们在进行高压比增压器设计时,压气机侧的流场稳定性是NVH控制的重中之重。

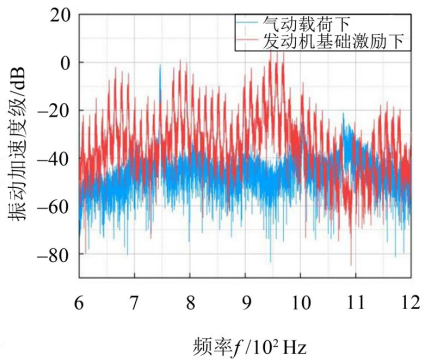

工况1各激励源单独激励下目标响应点的振动情况

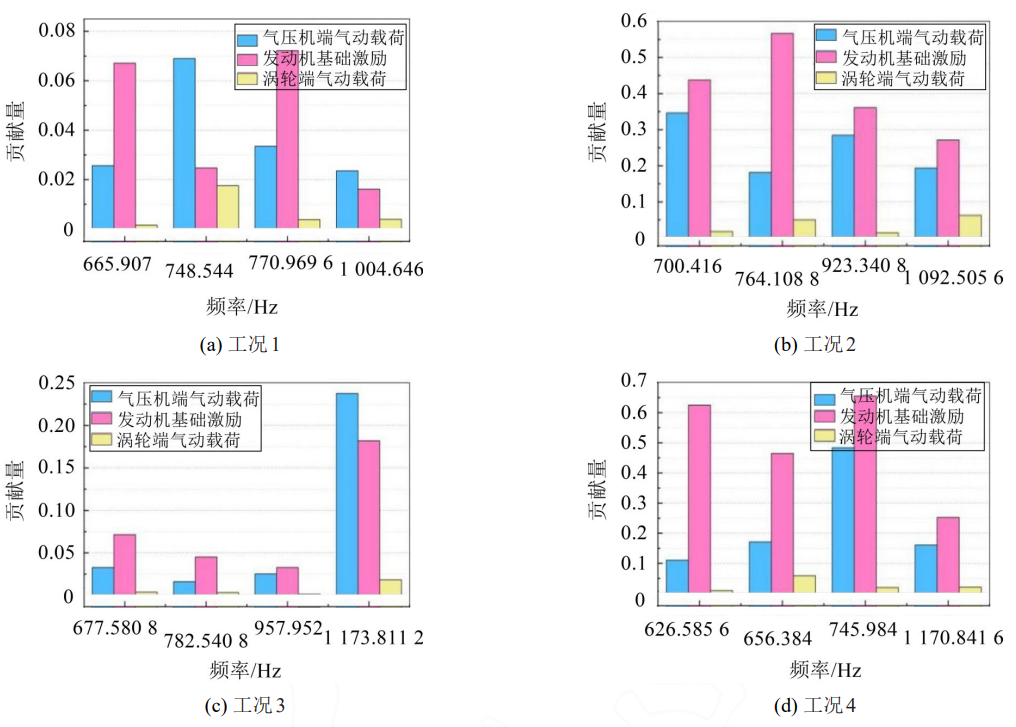

5  4种工况下显著频带内各传递路径贡献量柱状图

3. 涡轮端:意料之外的“安静”

数据显示,在整个分析频段内,涡轮端的气动载荷贡献一直最小

工程解读

虽然涡轮端温度更高、转速更高,但由于其结构刚度高,且废气能量分布特性不同,其对轴承体振动的直接贡献反而是最小的。这为工程师提供了明确的优化优先级:先搞定发动机基础激励和压气机气动噪声,涡轮端可以暂时放一放。

4. 发动机转速的放大效应

研究还发现一个规律:在相同的气动载荷条件下,发动机转速越高、扭矩越大,目标点的振动响应就越大(见图11)。

这说明,增压器的振动并不是孤立存在的,它与整机的燃烧激励、活塞敲击等强相关。单纯优化增压器本体,可能无法彻底解决高负荷下的振动问题。


四、总结与启示

这项研究不仅验证了OTPA方法在旋转机械领域的适用性,更为增压器NVH优化指明了方向:

频率范围

主导激励源

优先优化方向

低频 (<基频)

发动机基础激励

安装支架刚度、隔振垫、整机平衡

中高频 (基频处)

压气机端气动载荷

压气机叶轮设计、进口流场、扩压器

全频段

涡轮端气动载荷

贡献极小,暂不作为重点

一句话总结

增压器振动治理不能“头痛医头”。低频看安装,高频看气动;OTPA就像NVH医生的“听诊器”,帮你精准找到病灶,避免盲目换件带来的高昂成本。


📌 参考文献

李佳萦, 李欣, 郝晓静, 等. 基于工况传递路径分析的涡轮增压器激励源识别[J]. 噪声与振动控制, 2025, 45(01): 197-203.
