作者 | 沈春根仿真秀优秀讲师

首发 | 仿真秀App

目前使用NX CAE软件的仿真人员越来越多了，但初学者玩玩从建模、网格划分、载荷约束的施加到求解计算及其结果查看，都会可能“踩坑”，一不留神某个操作环节出错，随之各类英文报错、报警的信息弹出来，直接导致求解中断或者无法得到计算结果，堪称深入学习的“障碍”。

咱就是说，很多NX CAE新手都逃不过三大“痛点暴击”：一是看不懂英文报错信息的关键词，对着一串英文一脸懵，根本不知道问题出在哪；二是摸不透软件底层逻辑，就算看懂报错的意思，也找不到问题的根源；三是没有标准化排错思路，只能瞎试瞎改，既浪费时间又打击心态，学习效率直接拉到了低。

为了帮大家跳出“报错循环”，本文全程遵循阅读报错（英文信息中的关键词和语句）→分析原因→采取解决方法的递进逻辑，把仿真全流程最常见的报错信息，整理成了一看就会、拿来就用的“排错秘籍”。另外，结合仿真秀官网沈春根老师原创的由浅入深的NX CAE系列课程（见下文），帮新手快速入门、规范操作和高效排错，轻松实现从“会操作”到“会排错”的进阶，把仿真基础打扎实！

NX常见问题、原因及其解决方法

重点来啦！这部分是全文核心，严格按照报错（英文信息中的关键语句）解读— 原因分析— 解决方法三段式思路，覆盖网格、约束、材料、求解、接触和求解收敛等常见的高频报错信息，每类报错信息都结合新手实际操作场景拆解，拒绝晦涩难懂，保证小白也能看明白、用得上和动手练。

一、网格相关报错

这类错误通常发生在求解前处理阶段，直接导致网格无法生成或模型无法提交计算。

1、报错信息 (英文)：GRID POINTS xxx, xxx COINCIDE 或 DUPLICATE GRID POINTS

原因：模型中存在重合的节点，通常是因为几何清理不彻底，或者在布尔运算后残留了重叠的顶点。
解决方法：

A. 返回至建模环境中使用“Check Geometry”（检查几何体）工具，设置适当的容差（Tolerance）进行缝合（Sew）或合并（Merge）操作。

B. 在FEM环境中，划分2D单元之前进行缝合边或者缝合面操作，也可以针对1D单元进行节点重合操作。

2、报错信息 (英文)：ZERO DIVIDE 或 JACOBIAN > 1.0 (通常伴随网格质量警告)

原因：单元畸变。四面体或六面体单元的雅可比值计算出现负值或无穷大，通常是因为几何存在尖角、自相交或网格划分参数设置不当。
解决方法：先利用单元质量检查，确定失败单元所在的区域，进入理想化环境中，采用优化几何（倒圆角、移除小特征）处理模型，或在网格控制中增加“Jacobian Check”选项，降低网格增长率（Growth Ratio）。

二、约束和刚体位移相关报错

这是静力学分析中最常见的致命错误，表明模型在空间中未被完全固定，约束的不足造成刚度矩阵的奇异和不稳定。

1、报错信息（英文）：DUE TO EXCESSIVE PIVOT RATIOS IN MATRIX KLL

原因：刚度矩阵KLL主元比过大，一般情况是局部区域约束不足造成刚度矩阵的奇异，或者网格质量太差也会造成同样的后果。
解决方法：
排查相邻零件或者单元之间有无合理的连接；检查约束是否全部限制了其自由度；
如果出现求解参数“PARAM,BAILOUT,-1”的提示信息，据此调整后再次求解，当然结果不可信的，但是可以查看在哪个区域上出现了结果突变（根据云图颜色来评判）或者不连接的情况，从而针对性去修正该处的模型。

2、报错信息 (英文)：MATRIX IS NUMERICALLY SINGULAR 或 6 UNKNOWNS BUT ONLY 5 EQUATIONS

原因：刚体位移（Rigid Body Motion）。模型缺少必要的约束，导致刚度矩阵不可逆。例如，在3D空间中只限制了3个平动自由度，未限制转动自由度，导致模型像陀螺一样旋转。
解决方法：

A. 检查约束（SPC/MPC）是否覆盖了所有6个刚体自由度（3平动+3转动）。

B. 检查是否存在“机构运动”（Mechanism），即部件连接关系允许相对运动。

C. 检查接触（Contact）是否定义，有时接触未生效也会导致部件分离产生刚体位移。

3、报错信息 (英文)：OVERCONSTRAINTS EXIST

原因：过约束。同一个自由度被多个约束条件重复定义，导致方程组的求解和迭代出现了矛盾。
解决方法：检查MPC（多点约束）或刚性连接（RBE2/RBE3）是否存在节点ID重复定义的情况，使用软件的“Constraint Manager”进行冲突排查。

三、材料与属性相关报错

1、报错信息 (英文)：MATERIAL ID xxx NOT FOUND 或 PROPERTY ID xxx NOT ASSIGNED

原因：材料属性或者参数的引用缺失。网格单元指定了属性或材料ID，但在求解模型中找不到对应的定义。
解决方法：在属性（Properties）和材料（Materials）面板中，确保所有引用的ID都已正确定义，并且没有拼写错误。

2、报错信息 (英文)：NEGATIVE MATRIX PIVOT

原因：刚度矩阵出现负主元。除了过约束外，最常见的原因是在自定义材料的参数设置时，输入错误的数值（如泊松比大于0.5，或密度为负）。
解决方法：仔细核对自定义材料的参数单位和数值范围。

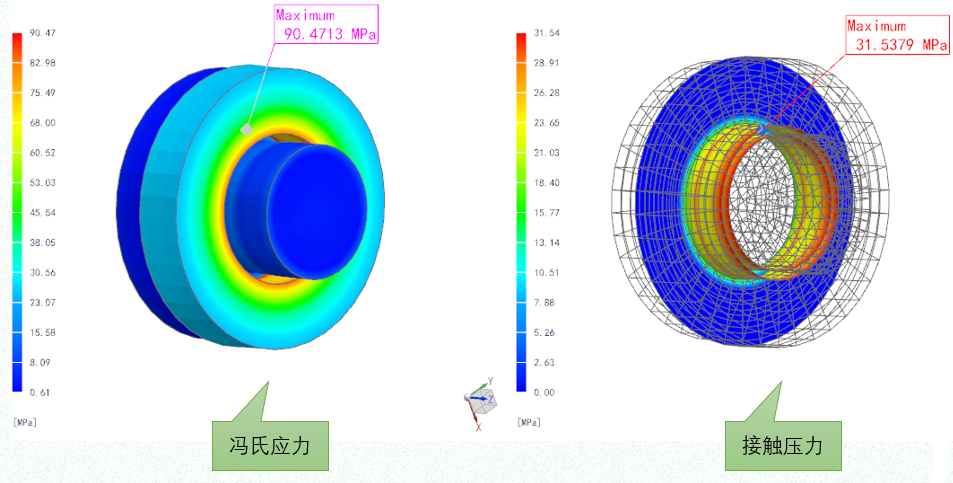

四、接触与非线性收敛相关报错

这类错误多见于非线性分析（Nonlinear Analysis），求解过程在迭代中失败。

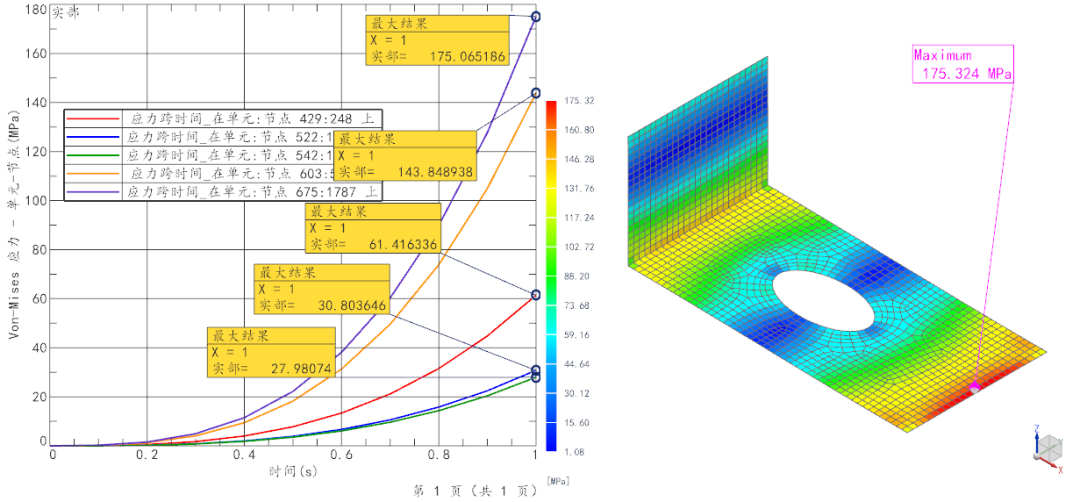

1、报错信息 (英文)：NO CONVERGENCE IN NONLINEAR ITERATIONS 或 ITERATION LIMIT EXCEEDED

原因：不收敛。通常是因为载荷步（Load Step）过大，导致在一个步长内变形或应力变化过于剧烈，求解器无法找到平衡点。
解决方法：

A. 减小增量步：将自动时间步长（AUTO TIME STEP）的初始步长减小（如从1E-2开始）。

B. 调整接触参数：增加接触刚度（Penalty Stiffness）或开启“自动稳定（Auto Stabilization）”以耗散能量；尝试加大接触阻尼（CTDAMP）或者限制最大位移（MAXDISP）。

C. 检查物理模型：确认是否存在局部屈曲或材料失效导致的刚度突降。

D. 查看收敛图：理解收敛图中各条曲线及其它们的走向趋势的含义，从中解读出排查思路并做出判断。

E. 理解力、位移和能量这3个收敛准则中的公差大小的含义，掌握增大或者减小相应公差大小带来的收敛效果。

2、报错信息 (英文)：FATAL ERROR: CONTACT PAIR xxx HAS NO CLOSING FORCE

原因：接触对初始状态未闭合。两个接触体在初始构型下存在过大的初始间隙（Gap），导致求解器认为它们永远不会接触。
解决方法：

A. 使用“Adjust to Touch”（调整至接触）功能，自动移动网格使其刚好接触。

B. 存在2D单元接触时，一定要在FEM环境中利用2D单元法向命令，查找该面的法向方向；调整源面或者目标面的方向（TOP或者BOTTOM）。

C. 增大接触搜索容差（Contact Tolerance）；实在不行就重新定义接触对，确保接触方向的合理。

五、其他常见类型报错

1、许可证报错信息（英文）：LICENSE CHECK FAILED，或者LICENSE NOT AVAILABLE或者NO VALID LICENSE FOUND

原因：软件安装时许可未配置、已过期或未勾选；许可服务器地址错误、服务未启动或网络中断；许可端口被防火墙/ 杀毒软件拦截；同时在线用户数超出许可最大并发数。
解决方法：

A. 打开NX→帮助→关于 NX，确认 NX Nastran或者Simcenter Nastran 许可有效。

B. 检查环境变量UGSLICENSESERVER 地址与端口正确。

C. 重启许可服务，关闭防火墙或将许可端口加入白名单。

D. 等待其他用户退出后重新提交求解，或联系管理员扩容许可。

2、内存不足报错信息（英文）：MEMORY ALLOCATION FAILED,或者OUT OF MEMORY

原因：求解模型的规模（单元和节点的数量）过大。
解决方法：

A. 简化模型，尽量用2D单元或者1D单元，甚至OD单元来模拟实体和替换掉3D单元，减少求解模型单元和节点的总数量；

B. 检查电脑的计算性能，包括CPU数量、内存RAM和硬盘存储容量，在电脑性能允许的前提下，在求解器参数中尽量增大内容和并行数量（SMP）。

C. NX2506及以上的版本，在辐射和辐射加热中启用GPU计算视角系数或者GPU计算射线跟踪等软件提供的新功能。

3、综合类报错信息（英文）：RESULT FILE NOT FOUND，或者NO RESULTS LOADED

原因：出现求解后无反应、求解无结果的该类问题的原因很多，主要包括：工作目录或文件名包含中文、空格、特殊字符，求解器无法写入结果文件；求解输出设置未勾选位移、应力、应变等结果项，导致无结果输出；模型存在刚度矩阵奇异、约束不足、刚体位移，求解提前中断；网格严重畸变、单元失效、材料/ 属性未正确分配；磁盘空间不足、文件权限不足或被杀毒软件拦截；求解规模过大、内存不足，导致求解崩溃无结果；
解决方法：针对上述具体的问题采取相应的解决方法。

总结和建议

一、排错流程

不想再盲目试错、浪费时间？记住这套标准化排错流程，高效解决报错：

A. 先看英文报错，提取关键词和核心用词，快速锁定问题模块（网格/约束/材料/求解/接触），别瞎猜；

B. 再找根本原因，结合本文梳理的报错类型，按照检查几何、网格、载荷、材料和单位等的排查顺序，大概率能找到问题；

C. 最后执行解决方法，按“从简单到复杂”来，先试基础修复方法，再做复杂调整，不做无用功；

D. 分步试算验证，先做线性试算，确认没基础报错，再搞动力学和非线性等高级模块的求解，逐步缩小问题范围，效率翻倍。

二、排错和检查顺序

A. 在FEM环境中，增加单元质量、节点重复、单元重复、材料方向和单元厚度等操作步骤，留意有无报错或者报警信息；

B. 在SIM环境操作时，留意载荷、约束、接触等参数在解算方案及其子工况中，是否处于合理的、符合求解要求的状态（激活或者抑制）；

C. 点击求解后查看信息对话框有无相关报警或者报错信息，根据相应提示进行相应的编辑或者调整操作；

D. 在使用非线性和热/流等求解器时，一定要查看收敛图，明确各条收敛曲线在求解过程中的走向及其趋势所代表的含义，才有助于原因的深度分析；

E. 很多报错信息出现在f06结果文件中，要学会搜索WARNING、 FATAL和ERROR等关键词，定位第一处错误（通常后续错误是第一处错误引发的连锁反应）。

三、官方手册

遇到复杂报错搞不定？靠官方手册准没错！这几本核心手册，精准定位报错根源，获取官方解决方案：

A. 《Nastran DMAPError Message List》：专门对付SimcenterNastran求解器的DMAP错误，各类报错代码+处理方法，一本搞定；

B. 此处补充说明下：DMAP（Direct Matrix Abstraction Program，直接矩阵抽象指令集）是Simcenter Nastran 求解器的“底层开发语言”，控制着仿真计算的每一步，理解 DMAP，就能快速定位求解器报错的核心原因；在学习过程中很有必要花时间去查询、理解这类重要的、英文缩写的专业术语。

C. 《Thermal Solver Error Message List Simcenter 3D 2212》：聚焦热仿真报错，详细讲清热分析中各类报错的成因和解决思路；

D. NX CAE 帮助文档与求解器日志说明：包含软件操作规范、参数详解和日志解读方法，帮你全面排查问题。

写在最后：全网唯一NX CAE课程体系

本文整理的都是NX CAE/Simcenter 3D分析过程中最常见、最典型的报错类型、原因和解决方法，完全贴合新手日常学习和基础工程需求，直接当成“排错速查手册”就行。如果想系统学排错技巧、搞定更复杂的报错，就去官方网站下载相关参考手册。

另外，欢迎订阅全网唯一NX CAE课程体系，加入我（沈老师）的仿真秀订阅用户群，还能免费领取《Nastran DMAPError Message List》《Thermal Solver Error Message List Simcenter 3D 2212》等官方文档，帮大家更快掌握NX CAE仿真与排错技能，少踩坑、高效提升解决实际问题的技能！

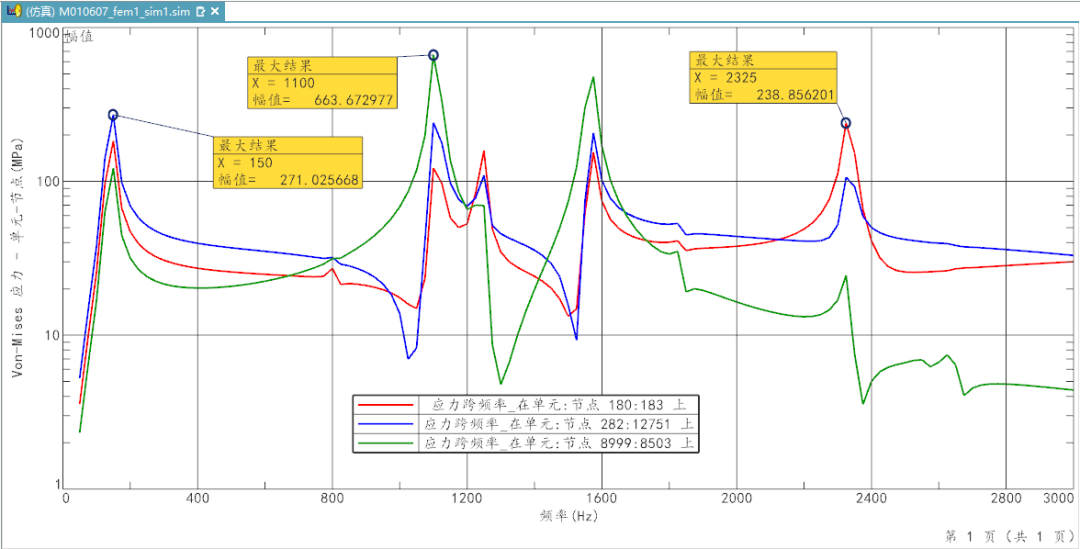

NX CAE 完整体系课——覆盖从零基础入门到高级工程实战的全流程，无论你是纯小白、有一定基础的学习者，还是想提升的在职工程师，都能找到适合自己的内容。它也是全网唯一覆盖「入门—静力学—动力学—热力学—非线性—高级排错」的完整教学体系，并配备VIP专属答疑群与内容持续迭代服务。以下是按学习阶段分类整理，供读者按需选择。

基础入门篇

NX CAE 界面操作、工作流程、几何清理、网格划分基础，解决 “入门难、看不懂软件” 的问题，打好仿真基础；
