混动时代的“隐形守护者”：混合动力减振器选型与NVH评价全解析

3月前浏览406

摘要： 在“双碳”背景下，混合动力汽车（HEV/PHEV）凭借其燃油经济性和动力性能的平衡迅速普及。然而，混动系统复杂的动力耦合带来了独特的NVH（噪声、振动与声振粗糙度）挑战。本文将深入解析混合动力减振器的类型、核心选型参数以及系统的怠速与行驶NVH评价方法，带你了解藏在发动机与变速箱之间的那道“隐形防线”。

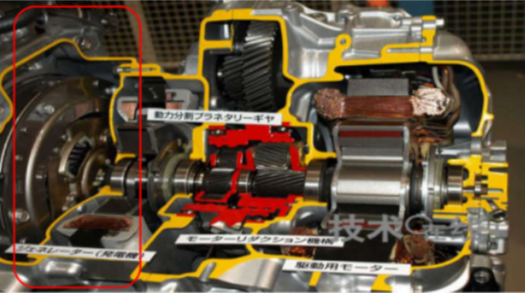

01 引言：为什么混动车型更需要“特殊照顾”的减振器？

传统燃油车的动力传递相对线性，而混合动力车型由于电机的高扭矩介入、频繁启停以及多种工作模式的切换（纯电、串联、并联、混联），使得传动系统承受着更为复杂的扭转振动。

如果没有合适的减振器，动力总成极易产生共振、敲击（Rattle）和轰鸣（Booming），严重影响驾乘舒适性。因此，针对混合动力系统的混合动力减振器应运而生，它不仅是平顺动力的“润滑剂”，更是保护传动系统免受过载冲击的“安全锁”。

02 混合动力减振器的四大“门派”

混合动力减振器主要分为限扭与非限扭两大类，根据结构和功能的不同，可细分为以下四种主流类型：

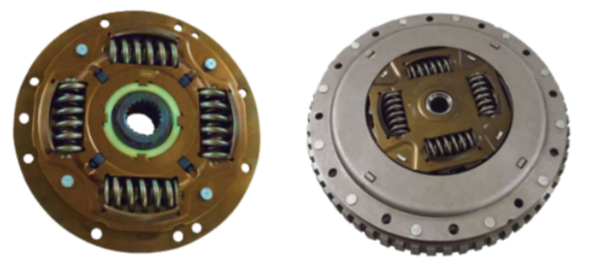

1. 传统 Damper 减震器（基础型）

特点： 通常由弹簧钢片、摩擦片和毂体组成。结构相对简单，主要利用摩擦片的阻尼特性来吸收扭转振动。
应用： 多用于对成本控制严格，且对过载保护要求不高的入门级混动车型。

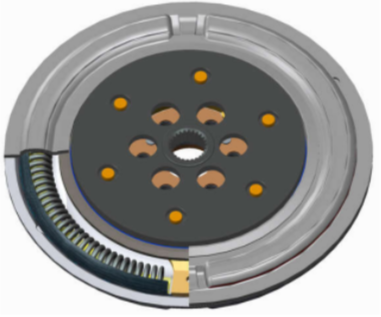

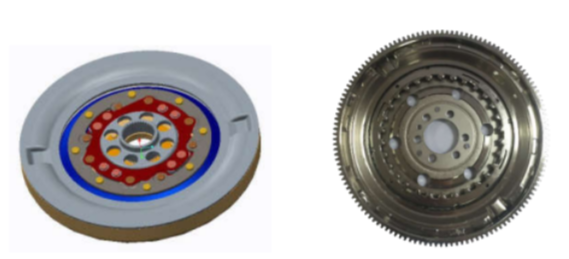

2. 飞轮减振器 (Torsional Damper)

特点： 带有明显的弧形弹簧结构。其核心优势在于刚度调整空间大，能够很好地与飞轮惯量进行匹配调整，从而优化系统的固有频率，避开共振区。
应用： 常用于需要精细调校动力平顺性的车型。

3. 非限扭减振器（高性价比之选）

这是目前应用较广的一类，分为两个细分规格：

规格一（≤ 220 Nm）：

亮点： 轴向空间占用极小，便于在紧凑的变速箱前端布置。阻尼调整空间大，开发周期短。
适用： 轻混系统（BSG）或低扭矩需求的混动变速箱。

规格二（≤ 350 Nm）：

亮点： 相比规格一，其减振扭矩上限更高（达350 Nm），能够应对更大动力输入的车型，减振效果更佳。
适用： 强混系统（ISG/PSG）或对动力响应要求更高的插电混动车型。

4. 限扭减振器（安全卫士）

特点： 具备多级减振和大转角设计，最关键的是它拥有可调整的过载保护扭矩（250~450 Nm）。
作用： 当车辆遇到极端工况（如急加速、离合器粗暴结合）导致扭矩瞬间过载时，它能通过内部的机械限位打断传动，防止昂贵的变速箱齿轮被打坏。
应用： 适用于所有类型的混合动力车型，尤其是动力较强的车型，是传动系统的“保险丝”。

03 核心参数解码：如何看懂减振器性能曲线？

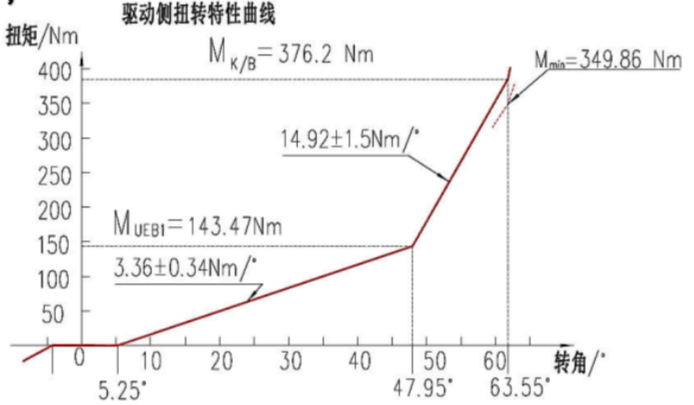

面对一张减振器的“扭矩-转角特性曲线”，工程师是如何评估其性能的呢？我们以典型的曲线为例：

初始刚度（Initial Stiffness）： 曲线起始阶段的斜率。刚度越小，起步时的平顺性越好，但过低容易受路面冲击影响；刚度过大则容易产生高频啸叫。
过载拐点（Torque Limiting Point）： 曲线突然变陡或转折的位置。这个拐点对应的扭矩值就是减振器的保护阈值。例如某款限扭减振器在扭矩达到约 333 Nm 时开始强力限扭，确保后端变速箱安全。
迟滞特性： 加载和卸载曲线不重合形成的封闭区域面积，代表了减振器消耗振动能量的能力（阻尼效果）。

04 NVH评价实战：工程师是如何“听”出问题的？

设计再完美的减振器，最终也要经过严苛的NVH测试。针对混合动力减振器，通常分为怠速评价和行驶评价两大维度：

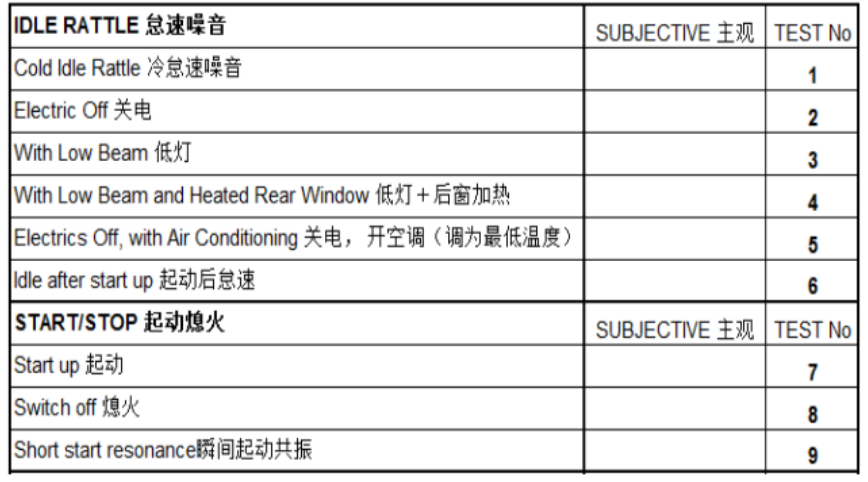

A. 怠速NVH评价：考验静谧性

混动车型在纯电模式下极易暴露出微小的敲击声。工程师会模拟各种真实用车场景进行主观评价和客观测试：

冷热车状态： 考察冷启动和发动机热机状态下的怠速噪音差异。
电气负载模拟： 开启大灯、后窗加热、最低温度空调，测试发电机和压缩机启动时对传动系统的冲击。
启停震动： 重点评价发动机自动熄火（Switch off）和瞬间重启（Start up）时，减振器对扭振的抑制是否会导致方向盘或座椅抖动。

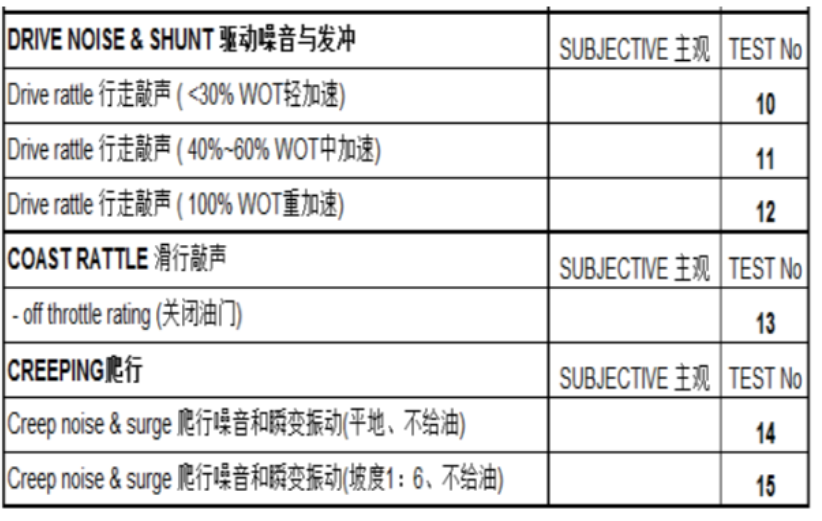

B. 行驶NVH评价：考验平顺性

在车辆行驶过程中，减振器需要应对更复杂的动态载荷：

行走/滑行敲击（Drive/Coast Rattle）： 分别在轻踩油门（<30% WOT）、中负荷（40%-60% WOT）以及松开油门滑行状态下，监听是否有齿轮间的敲击异响。
爬行启停（Creeping & Start/Stop）： 模拟市区拥堵路况下的频繁起步和低速换挡，评价是否有令人不适的闯动感（Surge）和噪音。
