组态软件开发实战：从原理到案例，手把手教你构建工业监控系统
在工业自动化和智能制造领域，组态软件是连接现场设备与操作人员的核心桥梁。无论是大型SCADA系统还是小型设备HMI，组态软件都扮演着“可视化大脑”的角色。但对于许多工程师而言，组态软件的开发似乎总笼罩着一层神秘面纱：它究竟是靠什么原理工作的？我们又能否自己动手开发一套轻量化组态系统？
本文将从底层开发视角出发，系统解析组态软件的核心架构，并通过Qt和C# WPF两个主流框架的实战案例，带你掌握组态软件的开发全流程。
一、组态软件的核心开发架构
组态软件本质上是一个“配置而非编程”的快速开发平台。但从开发者角度，它的底层架构通常分为四个层次：
1. 通信层：负责与PLC、传感器、智能仪表等现场设备进行数据交换，支持Modbus、OPC UA、Siemens S7、MQTT等多种工业协议。通信驱动是组态软件开发的核心难点，必须实现多协议兼容并建立统一的数据抽象接口。
2. 实时数据层：核心是实时数据库（RTDB），以毫秒级速度存储和管理来自不同数据源的过程变量。通常采用内存数据库结构以减少磁盘I/O延迟，同时支持历史数据归档功能。
3. 图形展示层：通过图形引擎将数据以仪表盘、管道、电机、趋势曲线等形式呈现。现代组态软件越来越倾向采用Web前端技术（HTML5/Canvas）来实现跨平台展示。
4. 业务逻辑层：实现报警判断、趋势计算、脚本执行等功能，是组态软件“智能化”的核心。用户可通过脚本语言（如VBScript、Python）自定义控制逻辑。
二、组态软件的通用开发流程
据行业标准实践，组态软件的开发通常遵循以下步骤：
1、需求分析与I/O点表整理：将现场所有输入输出点参数收集齐全，明确设备型号、通信协议和点位地址。
2、硬件设备配置：在软件中添加PLC、传感器等设备，配置通信参数（串口、IP地址等）。
3、实时数据库建点：创建变量并设置数据类型、初始值、报警上下限等属性。
4、图形画面设计：绘制静态操作画面，包括工艺流程图、设备布局等。
5、动画连接：将画面中的图形对象（如液位管、阀门）与数据库变量绑定，定义移动、缩放、颜色变化等动画属性。
6、脚本与逻辑编程：编写命令语言实现复杂控制策略，如PID调节、顺序控制等。
7、报警与历史记录配置：设置报警触发条件和存储策略，建立历史趋势曲线。
8、报表与安全机制：生成班报、日报表，设置用户权限和操作审计。
9、系统调试：进行分段和总体调试，验证数据采集、控制响应的正确性。
10、部署运行：配置开机自启动、运行环境锁定，投入正式运行。
三、实战案例一：基于Qt的轻量化组态软件开发（水位监控系统）
三、实战案例一：基于Qt的轻量化组态软件开发（水位监控系统）
Qt框架凭借其跨平台特性、丰富的图形模块和良好的性能，是开发轻量化组态软件的热门选择。
3.1 开发环境与核心模块
开发工具：Qt 6.0 + Qt Creator + MSVC编译器
关键模块：
Qt Quick/QML：用于构建动态交互界面，支持动画绑定
Qt Charts：绘制实时/历史趋势曲线
Qt Serial Port / Qt Network：实现串口和TCP/IP通信
QML Canvas：自定义绘制管道、电机等工业图元

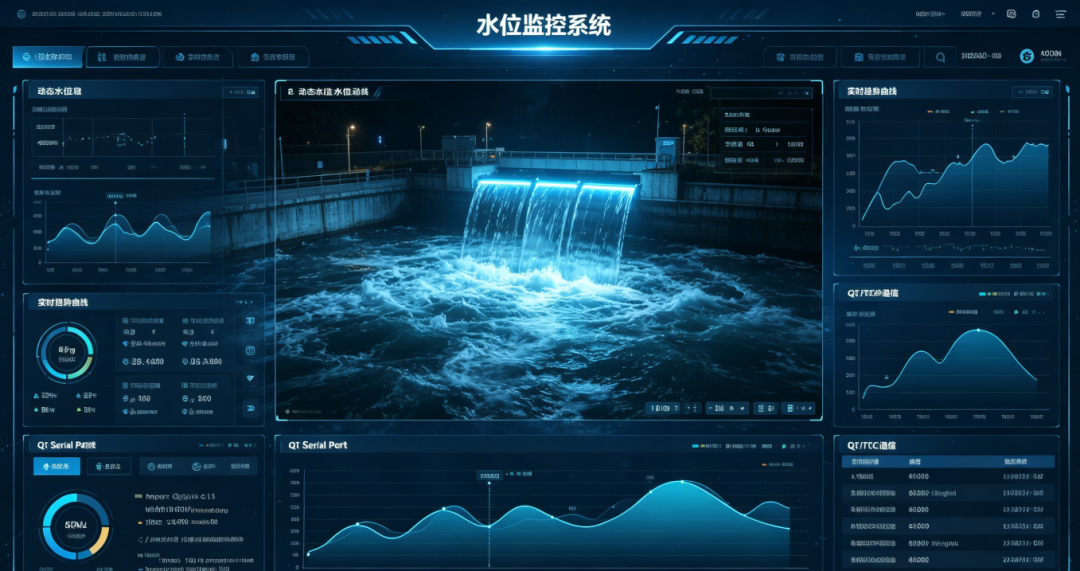

3.2 实现一个简单的水位监控画面
以下代码演示如何用QML创建一个带实时动画的水箱液位显示界面：
这段代码的核心逻辑是：通过Timer定时器刷新waterLevel变量，QML组件自动响应变量变化更新显示高度与颜色。实际工程中只需将Timer内的随机数据替换为串口或OPC读取的真实设备值，即可实现工业级监控。
3.3 与PLC通信的数据读取
在Qt后端C++代码中实现Modbus通信：
Qt强大的信号槽机制与QML属性绑定无缝结合，让数据驱动的界面开发变得异常高效。
四、实战案例二：基于C# WPF的变量管理器与SCADA组态
四、实战案例二：基于C# WPF的变量管理器与SCADA组态
当遇到WinCC等传统组态软件无法满足的定制化需求时，使用高级语言C#自主开发是一种高灵活性的解决方案。
4.1 变量管理系统的架构设计
一位自动化工程师分享了他的实战经验：开发一套变量管理器，实现统一网 关功能，将不同通信协议（Modbus、OPC）的PLC数据集中管理，并通过事件驱动方式推送至UI。

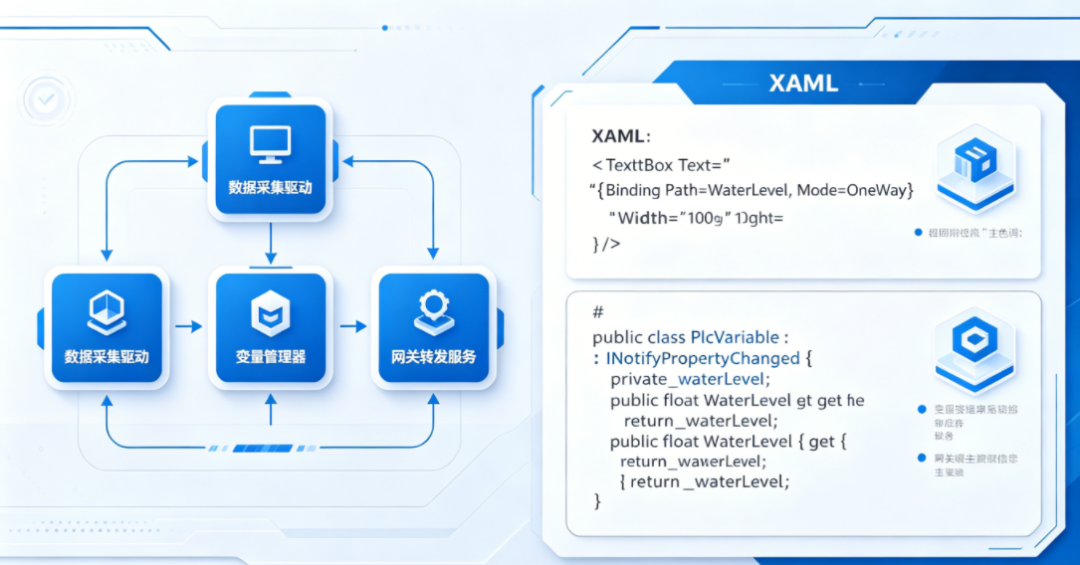

系统架构包含三个核心组件：
数据采集驱动：采用多线程轮询方式读取设备寄存器，通过事件（OnDataChanged）通知上层。
变量组管理器：管理所有变量点表，支持增删改查，数据存储在MySQL数据库中，方便持久化与跨系统共享。
网 关转发服务：将采集到的变量通过MQTT协议转发至其他设备或云平台，实现数据共享。
4.2 一句代码实现控件绑定
在WPF中，通过XAML数据绑定即可实现控件自动显示PLC数据：
在WPF中，通过XAML数据绑定即可实现控件自动显示PLC数据：
4.3 Excel导入变量点的扩展设计
为提升配置效率，开发者还可以将变量表导出为Excel，在Excel中编辑后再批量导入系统，极大增强工程部署的灵活性。
五、组态软件的通信协议实践（OPC UA集成）
无论是基于Qt还是C#开发，通信层都是组态软件的基石。OPC UA作为工业4.0的主流标准，实现了跨平台、安全的数据访问。
以下是在Qt中集成OPC UA客户端的核心步骤（使用open62541库）：
稳定的通信驱动是组态软件可靠运行的前提，开发者需要针对不同协议实现重连机制、超时处理和异常日志。
六、调试、部署与运维要点
完成开发后，必须进行严格的系统测试：
模拟测试：在没有真实设备时，使用仿真变量模拟数据变化，验证界面动画和逻辑响应。
压力测试：模拟大批量变量频繁变化，测试实时数据库和画面的响应性能。
断线重连：测试通信中断后能否自动恢复连接，保证系统长期稳定运行。部署时建议配置开机自动启动、禁止退出运行系统、设置操作员权限，确保系统的安全性和专用性。
组态软件的开发并不神秘——它本质上是数据采集+图形展示+逻辑控制三要素的工程化实现。从基于Qt的轻量化HMI，到C#WPF的变量管理器，再到工业标准的OPC UA通信，开发者完全可以依据项目需求，选择合适的技术栈构建自有组态平台。
工业4.0时代，组态软件正朝着Web化、云化、智能化方向演进。掌握组态软件的底层开发原理，不仅可以帮助你解决传统商业组态软件无法满足的定制化难题，还能让你在数字化转型浪潮中占据技术制高点。
你会考虑动手开发一套自己的组态系统吗？欢迎在评论区分享你的项目经验！
