材料“遗传学”——组织遗传、相变遗传、晶粒遗传...

你是否遇到过这种“怪事”： 明明把工件按照标准工艺加热到了奥氏体化温度，本以为冷却后能得到细致均匀的组织，结果一打断口——晶粒依然粗大得像石头结晶，冲击韧性一塌糊涂！这真不是你操作不当，而是材料内部发生组织遗传了。今天，我们就来聊一聊什么是组织遗传、相变遗传、晶粒遗传。

很多人容易把这三个概念搞混。简单来说，它们是“广义统称、核心机制、直观表现”的关系。

1️⃣ 组织遗传：

• 什么是组织遗传？当钢中存在非平衡组织（如马氏体、贝氏体等）时，如果加热速度极快或极慢，新生成的奥氏体就会像找到了设计图纸一样，以有取向的针状形核并定向长大。最终，它们合并在一起，完美恢复到原奥氏体晶粒的大小。

• 不仅是碳钢： 这种现象在碳素钢、合金钢、高速钢中屡见不鲜。最新研究甚至发现，哪怕是平衡组织，在极端加热速度（＞10⁵℃/S 或 ≈1℃/min）下，也会激发这种记忆！

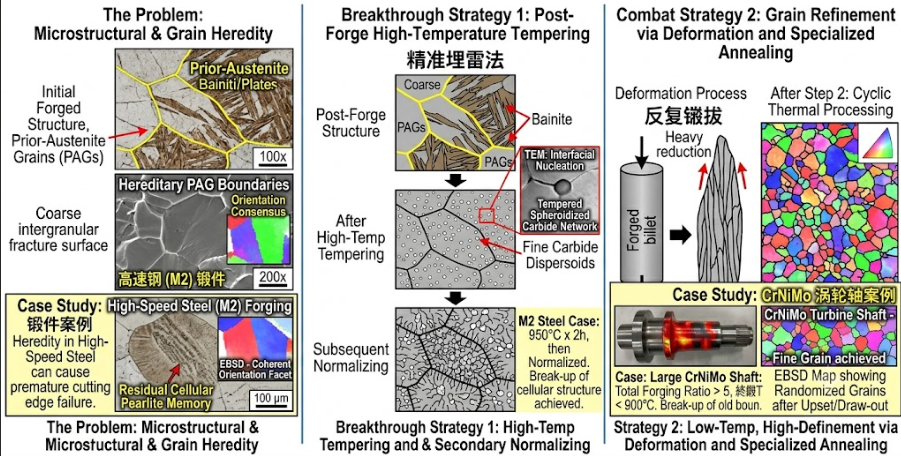

• 高速钢的切削刃失效在高速钢 (如 M2 钢) 锻造过程中，如果原始组织存在残留的蜂窝状珠光体记忆（如图 1 中‘Case Study: High-Speed Steel (M2) Forging’所示的‘Residual Cellular Pearlite Memory’），若不经特殊热处理直接淬火，会导致晶体取向过度一致（‘Orientation Consensus’），最终使切削刃由于组织脆弱而发生早期断裂，大大缩短刀具寿命。

2️⃣ 相变遗传：

• 什么是相变遗传？如果说别的遗传是“遗传缺点”，那相变遗传往往是“遗传优点”。当材料在塑性变形中产生了大量的位错等晶体缺陷，在随后的加热和冷却相变中，这些缺陷会直接“过继”给新的马氏体。

• 化腐朽为神奇： 这种遗传能让马氏体的强韧性大大提高！工业上的形变热处理就是利用这个规律来强化金属，让工件更耐磨、寿命更长。

• 案例：涡轮轴的强韧性提升在CrNiMo 涡轮轴案例（如图 3 中所示）中，通过控制终锻温度和变形量（终锻 T < 900°C，总锻造比 > 5），积累大量的高密度位错和应变能。随后的相变重结晶使新组织继承了这些位错缺陷，结合晶粒细化（‘Fine Grain achieved’），最终实现了超高强韧性的涡轮轴，能承受极端的机械过载。




3️⃣ 晶粒遗传：

• 什么是晶粒遗传？这是最让锻造工程师头疼的现象。有些锻件（特别是马氏体钢模锻件）因为终锻温度高，冷却后在一颗粗大的旧奥氏体晶粒内，虽然相变成了很多“小晶粒”，但这些小晶粒的空间取向（位相）是高度一致的！

• 致命的伪装： 形式上它碎成了小晶粒，实质上它还是一颗大晶粒！当你重新正火加热时，这些小晶粒又会“一键还原”成原来的粗大晶粒。在显微镜下，常规腐蚀剂甚至根本看不出这个隐藏的“原始晶界”，只有打断口或用特殊腐蚀剂时，它才会暴露无遗。这种粗大晶粒对承受过载的冲击性能是致命的。




🛠️ 如何彻底打破顽固的“晶粒遗传”？

面对 18CrNiWA、20Cr2NiA 等遗传性极强的材料，一次普通正火根本无济于事。想要打破空间取向的“魔咒”，常见方法如下：

方法一：多次正火

普通钢一次正火就能搞定，但顽固材料需要二次甚至多次正火（有的需要反复高温正火）。因为每经历一次加热冷却，总有部分小晶粒的位相“掉队”不再一致，多来几次，原有的空间取向记忆就被彻底揉碎了。

方法二：等温退火

对于像 3Cr3Mo3VNb 这种马氏体型不锈钢，直接进行退火或等温退火。通过漫长的相变重结晶过程，给原子充足的时间重新洗牌，能有效消除粗大晶粒的遗传。

方法三：锻后高温回火

这是极其巧妙的一招：锻件冷却到室温后，先进行一次高温回火，然后再正火（如图 2 所示）。在高温回火时，基体会析出高度弥散的碳化物，且 α相发生再结晶。等到后面正火加热时，这些弥散的“小质点”就变成了奥氏体形核的“地雷”，逼着奥氏体到处无序形核，瞬间空间取向就乱了，晶粒得到真正细化！

方法四：低温大变形

在自由锻时，通过反复镦拔等方法（如图 3 中‘反复镦拔’示意图）加大变形程度，并严格控制终锻温度不要过高（如图 3 中 CrNiMo 案例的 T < 900°C）。这样会在材料内部积累海量的残余变形和巨大的内应力。当再次加热时，这种高能量会促使 α-->γ发生无序转变，直接宣告原有记忆无效，配合后续的循环热处理，实现真正、充分的细化！

你学废了嘛？

信息来源：网络

声明：本文所用图片、文字部分源于网络，目的为非商业性知识分享，版权仍属于原作者，如信息有误或涉及版权问题，请第一时间通知，我们将立即处理！
