在工业仿真领域，有一款低调却实力顶尖的数字化仿真平台，那就是西门子的Simcenter（其产品谱如图1所示），拥有众多的优秀产品，其中有款标杆产品，那就是NX CAE（现升级为 Simcenter 3D，其功能模块群如图2所示）。

不同于 Abaqus、Ansys 等大众熟知的主流 CAE 软件，NX CAE 是业内公认的实力派：国内外头部车企、重型制造企业、航空航天科研院所均已全面部署，国内各大高校与职业院校也相继开设相关课程。凭借CAD 与 CAE 原生一体化、全工况仿真适配的核心优势，它长期占据工业仿真领域的核心地位。

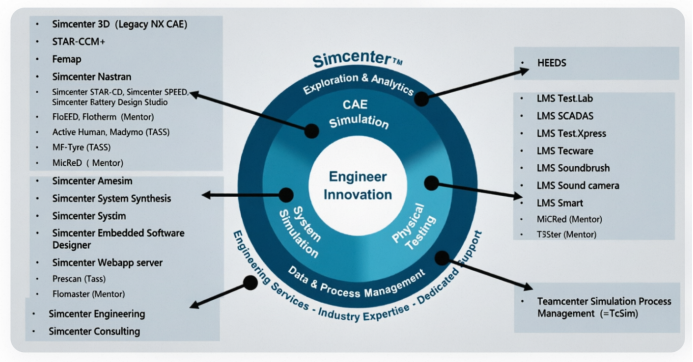

图1 Siemens Simcenter 产品谱

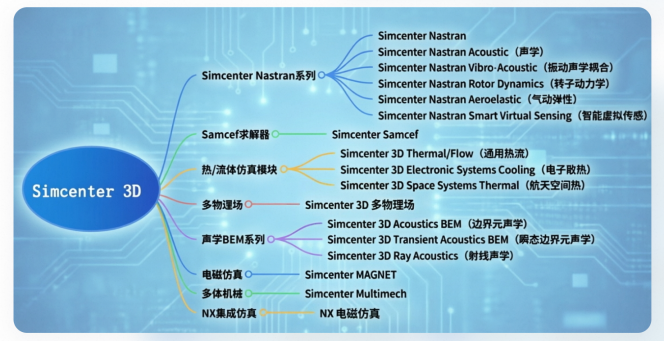

图2 Simcenter 3D的模块群

下文将系统梳理这款仿真“巨无霸” 的发展历程、产品矩阵、核心能力、用户群体与未来发展趋势，带你全面读懂 NX CAE。

01

前世今生：多轮并购整合，铸就仿真领域技术标杆

NX CAE 并非独立研发诞生，而是西门子斥资数百亿美元，通过多轮收购整合、技术融合打造出的综合型仿真平台，如图3所示，每一次产品迭代都精准解决行业仿真痛点，引领行业的发展。



图3 NX CAE重要的变迁图





技术根基：两大经典技术融合，先天优势突出

NX CAE 的前后处理体系，包括仿真交互、几何处理、网格划分、模型管理和后处理等功能，均承袭自经典软件 I-DEAS；其核心求解器则基于 Simcenter Nastran 开发，而 Nastran 源自上世纪 60 年代美国 NASA 主导研发的程序，也是全球首款实现标准化、商业化应用的通用有限元求解器。

一体化仿真老牌工具 I-DEAS + 有限元求解鼻祖 Nastran，两大传奇技术深度融合，让 NX CAE 从底层架构上就具备了远超同类软件的竞争力。





UGS 原生阶段：CAD/CAE 同源，奠定核心优势

NX CAE 最早是美国 UGS 公司旗下 UG CAD 的内置仿真模块，自诞生起便与 UG CAD（现 NX CAD）共用一套底层内核。市面上多数 CAE 软件需要外部导入模型开展仿真，存在格式兼容、模型破损、精度损耗等问题，而 NX CAE 实现了设计与仿真深度同源，这也是它区别于竞品的核心底牌。





2007 年：西门子完成收购，纳入数字化生态

2007 年，西门子全资收购 UGS 公司，将 NX CAD/CAE、Teamcenter 数据管理平台等全套产品收入麾下，为 NX CAE 搭建起完整的产品研发数字化底座。





2012 年收购 LMS，补齐非线性与试验仿真能力

西门子收购比利时 LMS 公司，引入 Samcef 高级非线性求解内核（SOL402）、物理测试系统与系统仿真工具。自此，NX CAE 突破基础结构仿真范畴，可高效应对大变形、大转动、振动测试等高端仿真和测试一体化的工程场景。





2016-2017 年：全物理场布局，实现综合能力跃升

这一阶段，西门子先后收购流体仿真明星产品 STAR-CCM+、电子仿真龙头企业 Mentor。NX CAE 从单一的机械结构仿真软件，升级为覆盖机械、流体、热、电磁、电子等多物理场的全能仿真平台。





2025 年重磅并购：收购 Altair，登顶全球 CAE 行业

2025 年成为改写全球 CAE 格局的关键节点：西门子斥资 106 亿美元收购 Altair，将 HyperWorks、OptiStruct 拓扑优化、Radioss 冲击仿真、AI 算力工具等优质技术与产品全部纳入生态。

至此，NX CAE（Simcenter 3D）形成Nastran + Altair双顶级求解引擎架构，综合实力稳居行业第一梯队。

02

产品家族矩阵：完整仿真解决方案，覆盖全应用场景

很多人误以为 NX CAE 仅为单一的结构仿真软件，实际上它是一套庞大且分工明确的仿真产品家族，已公认可以满足全行业、全场景的仿真需求。





基础功能模块：通用仿真，适配中小制造企业

平台自带基础建模、网格划分、标准材料库，支持常规静力分析、模态分析，搭配免费的 SOL106 基础非线性功能，足以满足中小企业日常力学性能计算和结构校核的基本需求。





高阶付费模块：面向高端工业场景的专业工具

• 高级非线性分析：SOL401 可处理大应变、橡胶材料、热耦合工况；SOL402 专攻铰链、连杆等机构大转动问题，计算收敛性表现优异。
• 动力学与 NVH 振动分析：支持冲击、跌落、碰撞、转子动力学、DDAM 分析，是车企、重工、船舶行业的常用功能。
• 疲劳耐久分析：可完成焊接疲劳、路面随机振动、产品全生命周期寿命测算，覆盖各类耐久仿真工况。
• 智能优化设计：结合原生 SOL200 与 Altair OptiStruct 双优化引擎，实现产品轻量化、刚度提升、成本优化。
• 专项仿真能力：全面支持复合材料、结构屈曲、热仿真、流体仿真、刚柔耦合多体动力学、声学、电磁仿真、拓扑优化等细分场景。





外部协同工具：跨平台无缝联动

可与 STAR-CCM + 流体仿真、Amesim 系统仿真、LMS 物理测试、Altair 全系列工具无缝衔接，在统一操作环境下完成全流程仿真工作。





配套生态体系

搭配 Femap 轻量化前后处理工具、Teamcenter 仿真数据管理平台，结合云端高性能算力与 AI 仿真辅助工具，实现从模型搭建、仿真计算到结果归档的一站式闭环管理。

03

机械结构仿真核心优势：多项能力领跑行业

在机械 CAE 领域，NX CAE 做到了 “通用功能全覆盖，高端工况独树一帜”，核心竞争力十分突出。





分级非线性求解，按需灵活选用

软件提供梯度化非线性求解方案：SOL106 适用于基础塑性分析，SOL401 面向大应变、热耦合场景，SOL402 主打机构大运动仿真。从低成本常规校核到高精度高端仿真，不同需求均可匹配对应方案，资源利用效率更高。





CAD/CAE 原生同源，效率大幅提升

这是 NX CAE 最核心的竞争力。软件与 NX CAD 共用底层内核，无需转换模型格式，不存在模型破面、精度丢失等问题。当设计参数修改后，网格、载荷、边界条件可一键同步更新，相比依赖外部导入模型的仿真软件，整体工作效率提升一倍以上，有效减少工程师重复工作量。





工况适配性强，覆盖全机械行业

车架强度校核、螺栓预紧分析、车身振动、电池包抗冲击、机械臂大变形、压力容器屈曲、焊接疲劳…… 车企、重型装备等行业 99% 的结构仿真工况，均可通过 NX CAE 实现精准仿真。





双优化引擎加持，轻量化设计优势显著

依托平台原生优化功能与 Altair 顶尖拓扑优化技术，NX CAE 成为汽车行业轻量化设计的首选工具，可在减重、提性能、控成本之间实现最优平衡。

04

企业用户群体：国内外头部制造企业的主流选择

高端制造领域的头部企业，均已将 NX CAE 作为标准化仿真工具，市场认可度极高。





国际知名车企与重工企业

奔驰、沃尔沃、曼恩、卡特彼勒、本田、马自达、康明斯等国际品牌，全球研发体系均采用 NX CAE 开展结构仿真与耐久校核。





国内汽车产业：自主、合资、新能源全面普及

• 商用车：一汽解放、东风汽车、中国重汽、陕汽重卡、福田汽车、江淮汽车；
• 乘用车与合资品牌：上汽集团、长城汽车、奔驰中国、宝马、大众；
• 新能源车企：比亚迪、宁德时代、蔚来、理想、小鹏，三电系统结构仿真均以该软件为核心工具；
• 零部件企业：潍柴、玉柴、采埃孚、延锋等企业已规模化落地应用。





国内重工、航空航天领域

三一、徐工、中联重科等工程机械龙头，以及中国商飞、各大航空工业院所、中国航发、航天科技、沪东中华造船、特变电工等国企与科研单位，均将其作为军工、高端重工仿真的核心平台。





院校应用：产学研深度结合，成为工科必修内容

如今 NX CAE 不再局限于企业端，已走进各大院校课堂，成为人才培养的核心教学软件，构建起完整的人才培养体系。

• 双一流及重点本科院校（科研主力）：西北工业大学、哈尔滨工业大学、北京航空航天大学、南京航空航天大学、上海交通大学、吉林大学、南京理工大学和江苏大学等高校，将其用于课题研究、论文仿真与高端科研项目开发。
• 应用型本科院校：湖北汽车工业学院、西华大学、山东交通学院、桂林电子科技大学等院校，侧重教学改革和工程化应用，课程内容紧密对接企业岗位需求。
• 职业院校（实操实训标配）：武汉职业技术学院、广西机电职业技术学院、南京工业职业技术大学、无锡职业技术学院、深圳职业技术学院、柳州职业技术学院等，聚焦实操技能培养，为车企、重工行业输送专业仿真人才。

简言之，从顶尖高校的科研人员，到职业院校的实操型技术人才，NX CAE 已逐渐成为工科仿真领域的主流学习工具。

05

未来展望：AI 赋能 + 双引擎融合，持续巩固行业地位

现阶段 NX CAE（Simcenter 3D）已是行业顶尖仿真平台，未来随着技术迭代，竞争优势还将持续放大。





AI 技术深度赋能，简化仿真流程

依托人工智能技术，平台可实现模型自动简化、智能网格划分、工况自动加载、仿真结果智能解读。以往数天才能完成的仿真工作，如今数小时即可落地，大幅降低上手门槛，新手也能快速开展工作，请关注我后续推文。





双求解引擎深度融合，全工况无短板

Nastran 通用结构仿真引擎与 Altair 优化、冲击仿真引擎实现无缝联动，统一许可管理，兼顾计算精度、运算速度、结构优化与极端工况仿真，综合能力无明显短板。





云仿真落地，降低硬件门槛

云端算力服务逐步普及，用户无需配备高端工作站，中小企业与小型团队也可便捷使用顶级仿真功能。





全产业链数字化闭环，构筑技术壁垒

平台打通产品设计、仿真分析、工艺规划、生产制造、运维监测全流程数字孪生体系，形成完整的产业闭环，这是单一仿真软件难以复刻的核心壁垒。





本土化持续优化，适配国内应用场景

软件不断优化国产系统适配能力与本地化技术服务，更贴合国内国企、民企、军工单位的研发使用习惯。

06

全网唯一NX CAE课程体系

NX CAE（Simcenter 3D）能够风靡全球、领跑高端制造仿真领域，并非偶然。它集原生同源技术优势、数十年技术积累、百亿级资本整合、全场景工况适配于一身。在 CAE 市场竞争日趋激烈的当下，它依旧是稳定性强、功能全面、落地性最优的仿真标杆，也是机械工程师、仿真从业人员值得深耕的核心技能。
