逻辑折叠之热设计破局（三）——热电联合设计

06 打破思维惯性

有一种动物，学名叫鳞角腹足蜗牛，身披铁甲，在深海高温高压有毒的环境下生存，离开的这个环境，反而会死亡，而且通过基因测序发现，该物种并不存在特殊的基因。

大自然的残酷逼出了反常理的生命体。经验告诉我们：200个大气压，400度，这是一个生命禁区，而活生生的蜗牛，颠覆了大多数人的认知。经验可以大幅提高工作效率，但主观上的“不可能”也约束了思维空间。

最近有一个很火的名词，“物理AI”，人们试图通过在虚拟空间中海量的试错，去探索可能的物理边界，把科学研发从类似于深海蜗牛的偶然幸存（被动式），尝试去变成由AI去主动创新。区别于仅处理文本、图像的纯数字大模型，物理 AI 是内嵌物理底层规律、可对真实三维实体、多物理场耦合系统做建模 - 仿真- 数字孪生- 优化的人工智能体系。

在芯片设计领域，以传热学、半导体焦耳热、三维温度场模型、界面热阻、材料、混合键合垂直导热等芯片专属物理规则为基础，基于多物理仿真与热测试数据训练的 AI 求解引擎，解决高密度 3D 堆叠（逻辑折叠、CoWoS、Foveros）芯片下热 - 电 - 布局协同优化问题，可能是未来的主要方式。物理 AI 本质是嵌入半导体三维传热物理方程的多场耦合智能求解框架，适配逻辑折叠这类薄晶圆、多层垂直堆叠的特殊传热边界。在逻辑折叠的芯片设计中，物理AI贯穿架构分层→单元布局→多物理仿真→封装散热→测试校准全链条，解决传统工具无法处理的跨层热串扰、热 - 电 - 应力负反馈等问题，从“先堆叠、再散热、反复迭代”的被动修正，升级为从电路分层源头抑制高密度堆叠带来的热点爆炸，是逻辑折叠路线落地不可或缺的设计底层工具。

07 仅仅是EDA，无法实现芯片设计的物理AI

EDA也就是电子设计自动化工具，是芯片研发必不可少的基础工具，完整覆盖芯片从设计、布线、核验到投产流片的全流程工作。

主流商用EDA存在适配短板：各类仿真工具相互独立、流程分步拆解、散热核验放在最后环节。工具数据互通受限，设计优先保障芯片速度、布线合理性，温控散热仅最后核查。这套体系在功率密度越来越高的传统平面芯片，已经难以满足要求，更不用说去适配3D堆叠芯片研发。

传统平面芯片散热管控比较被动，大多是出问题后补救。前期设计仅预估整体功耗，不会做分区控温；后期布线排布，也只能依靠工程师经验分散大功率元器件。

现有散热方式都属于事后优化：分散发热点位、加厚金属层导热、升级封装材料、加装外部散热配件。始终遵循先设计、再改散热的逻辑，同时只测算发热对温度的影响，无法评估由于温度变化而导致电路性能的变化。

逻辑折叠被称为真正的3D堆叠架构，元器件可跨层排布，依托键合、层间互连技术大幅提升芯片集成度，传统EDA散热设计的四大痛点亟待攻克：

1. 电热互不联动：叠层容易积热，材质导热性差，层间互相加温，陷入越热越耗电、越耗电越升温的闭环，温度测算误差超40%；

2. 布局无散热考量：工具容易堆叠大功率器件，形成固定高温区，连接点位仅保障导电，没有兼顾散热功能；

3. 仿真测算不准：分层建模无法评估接触热阻，层间热量干扰无法精准核算；

4. 研发成本偏高：散热核验收尾开展，一旦出现过热故障，全流程需要返工，研发与投产成本大幅增加。

针对3D芯片电热互相影响的特性，行业发展的趋势应该是：

1. 电热设计前置：把散热设计融入全研发流程。前期预判叠层发热风险，划分功耗分区；中期优选耐高温器件；后期提前布置导热结构，从源头规避集中发热，减少返工成本。

2. 电热双向联动测算：电路、温度数据双向修正。基于模型和模型之间的耦合，精确计算热源（有可能是多热源）的结温，还原叠层真实发热联动规律。

3. 全域协同优化：基于结温这设计上限，兼顾芯片性能、体积等多项指标，联动电路、键合、封装全域优化。依托AI智能布局，平衡集成度与散热路径，规避芯片过热、形变故障。

所以，芯片的多物理场涵盖了结构，热，电，电磁，可能还有光等多个物理方向，而主要的工作，必将汇聚到热电协同设计，即是EDA和TDA的有机耦合，除了EDA，还需要TDA。

08 TDA工具链，让热数字孪生变得如此简单

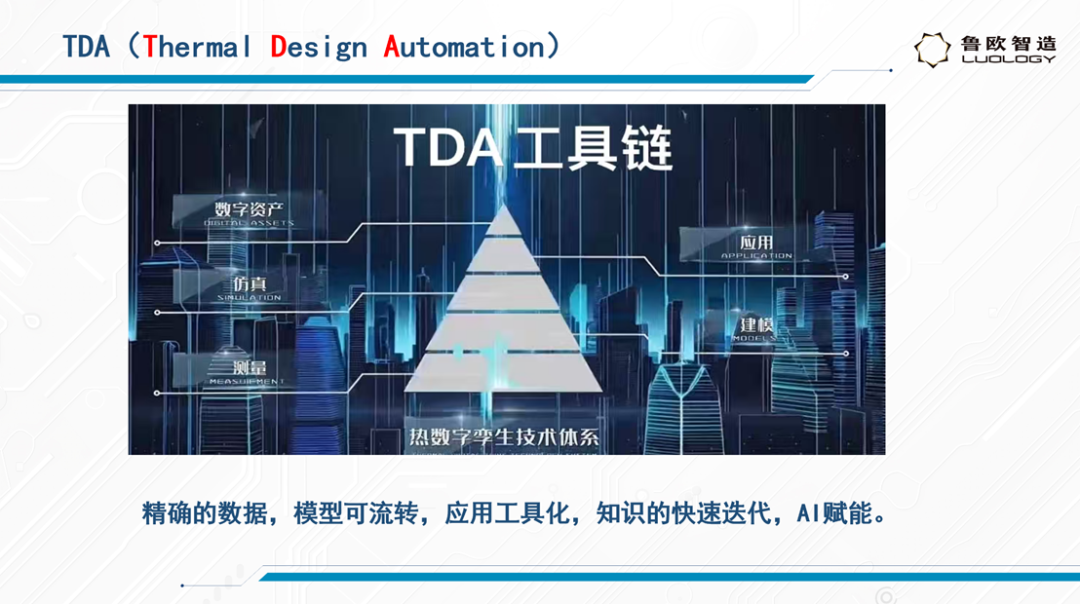

TDA即是Thermal Design Automation，热设计自动化。下图是鲁欧智造倡导的热数字孪生技术体系的全图，通过TDA的工具链，让热数字孪生如此简单。

热设计工程师，日常开展芯片散热仿真、搭建热数字孪生模型时，总能切身感知传统热仿真模式的固有短板。热数字孪生本是精准控温、预判热失效、评估器件服役寿命的最优解法，其本质就是完成热仿真全流程V&V验证校准（参考文章：逻辑折叠之热设计破局（二）——热数字孪生），但这项技术准入门槛高，普通工程师很难独立落地应用。

除却技术门槛壁垒，高精度热仿真还有两大痛点十分棘手：一方面仿真算力耗时冗长，复杂封装芯片单次全域仿真耗时可达数小时乃至数日，极大拖累方案迭代效率；另一方面工具生态割裂，与主流EDA工具适配性极差，数据不互通、建模需二次返工，电热协同设计难以落地，直接拖慢整体芯片研发节奏。

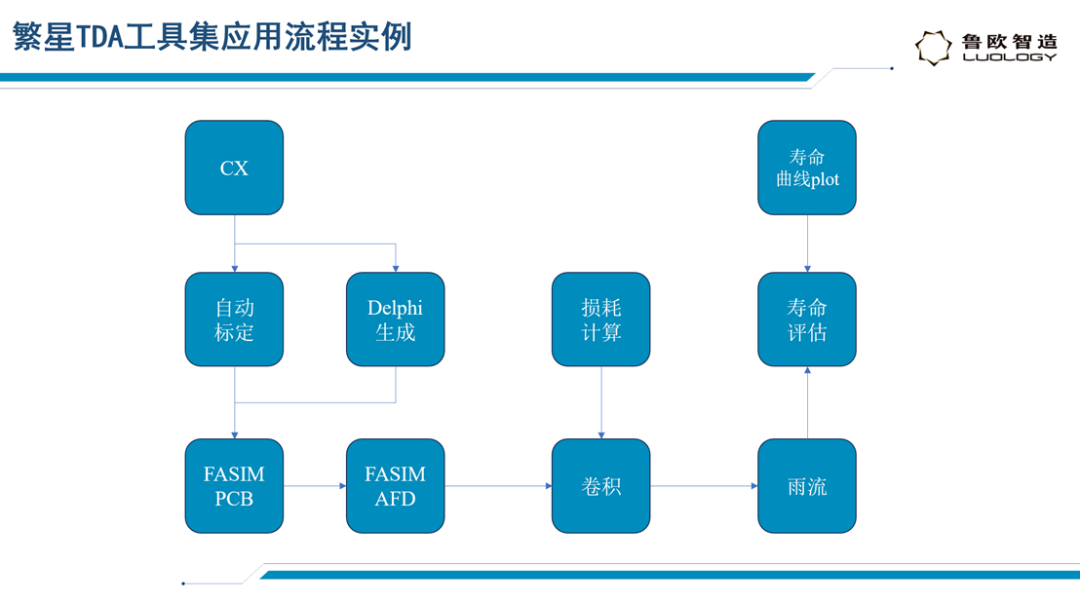

而TDA工具链，恰好精准破解了以上难题。TDA搭载全套一体化热设计核心技术：热设计总线、智能自动建模、仿真等效化简、模型自动校准模块，同时集成动态功耗核算、精准结温求解、热疲劳力学演算、器件寿命评估、多热源解耦功能等诸多工具，全覆盖芯片全流程热设计工作，适配绝大多数研发工况。

TDA的优势直白且落地。其一，大幅降低工程师门槛，以往高精度仿真高度依赖资深专家手动建模、微调参数，新人上手难度极大；依托TDA自动化校准工具，普通热设计工程师也能快速搭建高精度热孪生模型，无需深耕底层仿真算法。

其二，高效压缩仿真周期，依托热源解耦、全自动建模（等效热模型），省去人工的繁杂工作量，大幅降低算力负荷，无需高配仿真服务器，就能快速输出仿真结果，适配芯片高频次方案比对迭代需求。

其三，实现工程师经验资产化沉淀。行业长期存在一大痛点：资深工程师的散热选型、仿真校核经验属于个人隐性能力，人员流动极易造成技术流失，且经验无法团队复用。TDA可归集项目热测数据、固化成熟散热方案，把碎片化实操经验转化为标准化设计模板，实现经验流转复用，稳步积累企业专属热设计数字资产，统一团队热设计标准。

与此同时，TDA工具兼容性出众，依托专属热设计总线可无缝联动EDA等上下游设计工具，实现电热一体化耦合设计。彻底改变以往电路定稿后，再被动整改散热的滞后模式，从前端版图布局阶段规避芯片热点聚集问题，有效减少封装改版、流片返工成本。

放眼半导体行业全局，韬定律成为产业发展核心准则，要求芯片电路、热控、封装全域协同优化，严控研发周期与生产成本。EDA早已成为芯片电性设计的标配工具，而热可靠性已然成为制约芯片良品率、服役稳定性的核心要素，TDA可以补齐热设计短板。

从长期产业发展来看，TDA工具链将持续迭代进化，沉淀各品类芯片专属热设计知识库，终将和EDA工具并行，成为芯片研发不可或缺的核心工具。无论是缩短研发周期、降低设计成本，还是规模化落地高精度热数字孪生，TDA都具备决定性价值，也是未来芯片正向热设计的核心抓手。

致谢：本章节内容，通过个人和鲁欧智造数字孪生部门总监晏鸿先生的思想碰撞，对TDA工具链做了深层梳理，在这里表述衷心的感谢。

09 逻辑折叠之热电联合设计

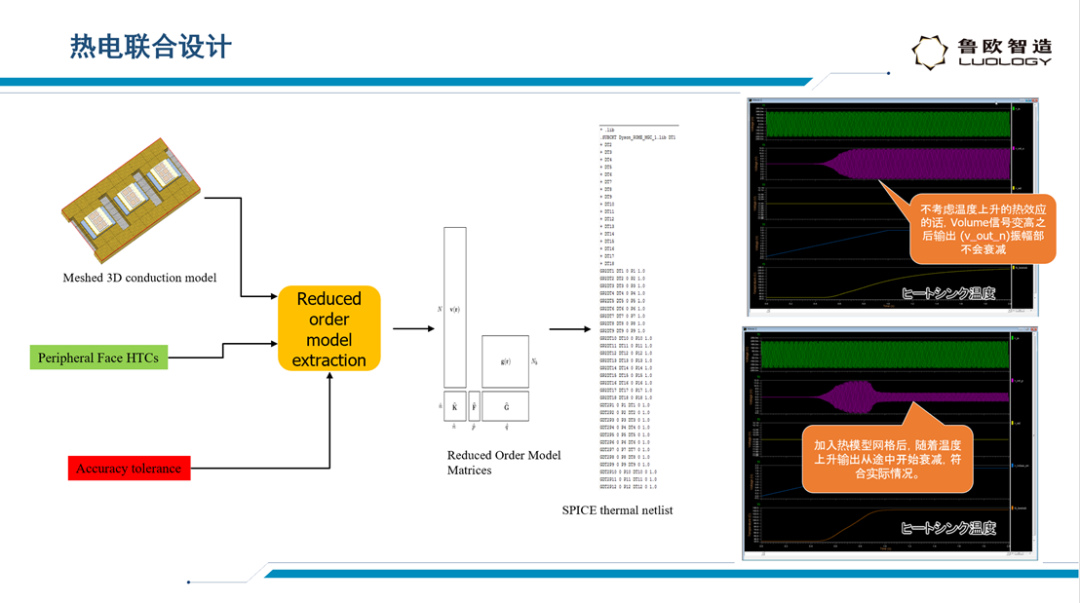

芯片热电联合设计，是依托 EDA 电路、TDA 热设计工具联动，在芯片全研发阶段同步统筹电路功耗布局与散热温控，兼顾芯片电性性能、散热安全与长期可靠性的一体化协同设计方式。

逻辑折叠芯片的，半导体多层堆叠、热耦合极强，尝试将不同的设计阶段的落地方式及核心技术梳理如下：

概念设计阶段

本阶段核心敲定顶层架构，前置规避叠层发热隐患。EDA核心技术：分层逻辑折叠排布、全域功耗预估、适配封装选型，确定芯片折叠层级、逻辑分区，测算叠核叠加总功耗。TDA核心技术：等效模型建模、多热源自动解耦，无需精细化建模，快速搭建轻量化热数字孪生体，预判层间耦合温升、界面热阻。二者联动筛选基底材质、折叠层数，直接剔除高热风险架构，敲定电性、散热双向适配的初始设计方案。

详细设计阶段

进入精细化版图布局，电热设计并行联动、双向修正。EDA完成折叠IP核布线、分层动态功耗提取、跨层电源网络搭建，精准输出单层逻辑核功耗数据，实时同步至TDA平台。TDA凭借自动分层建模、全域电热耦合仿真能力，复刻晶粒叠层、层间导热结构，自适应匹配界面热阻参数，精准计算叠层中每个热源的结温（这是设计的目标，也是方案性能评估的唯一依据，参考文章：逻辑折叠之热设计破局（一）——瞬态热测试精确评估结温）。依托TDA数据反馈，借助EDA微调逻辑核错位排布，弱化层间热干扰，从布局源头分散芯片功耗。

优化设计阶段

聚焦多方案迭代，平衡芯片逻辑算力与散热能力。EDA灵活调配分层功耗配比，优化折叠模块启停管控逻辑，快速迭代多款功耗方案；TDA依托模型自动校准、轻量化优化能力，大幅压缩仿真耗时，高效比对各方案层间结温、散热安全余量。双向联动优化层间导热介质、功耗分配逻辑，在保障芯片运算性能的前提下补齐叠层散热短板，固化最优热电协同方案。

可靠性设计阶段

专项核验高低温交变工况下，折叠芯片长期服役可靠性。EDA模拟极端工况波动，仿真折叠核动态交变功耗，输出全场景重载功耗载荷；TDA承接载荷数据，完成叠层热疲劳演算、器件寿命评估、热仿真V&V闭环核验，排查层间热应力、冷热循环老化隐患。针对应力超标、寿命不达标问题，联动EDA优化功耗限流阈值，最终完成热电可靠性定级，出具可直接落地量产的合规核验标准（甚至可以直接用来做质量检测，需要定制开发产线全检工具）。

10 写在最后

连同本篇文章，基于韬定律，我一共写了五篇文章。第一篇说明了韬定律比摩尔定律更像第一性原理（参考文章：从空间内卷到时间破局：摩尔定律与韬定律的底层逻辑对比），第二篇说明韬定律的必然性（参考文章：韬定律的必然性及新技术壁垒），第三篇强调热源的结温限制是芯片设计的第一性原理，第四篇说明热数字孪生技术是精确计算热源结温的可行技术，本篇主要强调了韬定律下，芯片内部将会走向复杂的异构材料，热电联合设计是破局关键。

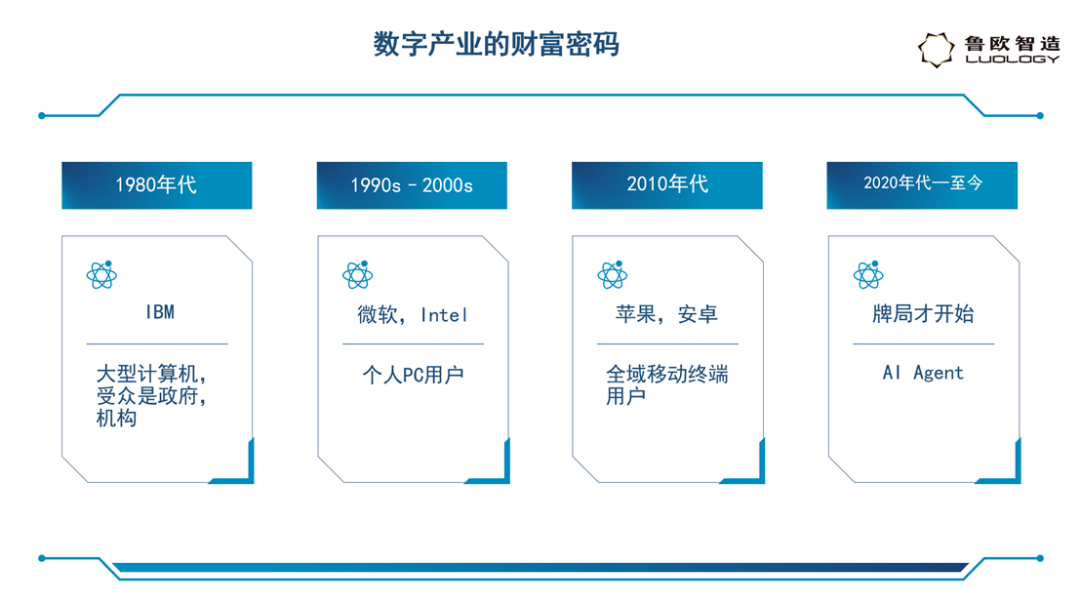

纵观数字产业发展历程，行业先后诞生四代标志性财富密码，每一代供需格局不尽相同：

第一代：主要供应商为IBM，主打大型机与政企专属算力基建，核心客户为国家级大型企业。依托独家软硬件壁垒、定制化运维服务，垄断高端政企算力赛道，凭借极高行业门槛，赚取长期稳定的政企服务费，掘得信息化初代红利；

第二代：微软与英特尔构筑经典软硬同盟，英特尔供给底层算力芯片，微软适配桌面操作系统，服务全域个人PC用户。这套深度绑定生态快速普及民用办公电脑，凭标准化产品，吃下PC互联网时代全民市场红利；

第三代：苹果、安卓双生态二分天下，面向海量移动终端用户。前者打造闭环高端生态，后者打造普惠开源生态，依托终端硬件+全域应用生态，包揽移动互联网流量与消费红利；

第四代：人工智能的革命，引发了多方共建模式，由OpenAI、谷歌、微软、英伟达，联动全球开源社区共建AI底层生态，服务客体升级为智能Agent，为自主智能体提供大模型、算力、开发全栈支撑，开启原生智能新纪元。而且，这扇门才刚刚打开。

技术该走向何处，资源会向哪里倾斜，未来的人和人工智能的关系是什么，企业又如何破解新的财富密码？韬定律下，显然未来存在更多的变数，硬件，软件，大模型，物理AI，机遇和挑战并存，无论你是想保持优势，还是想逆天改命，最重要的是在正确的时间，做正确的事情。

（全文完）
