半电波暗室建设：十大核心考虑因素解析

暗室及配套空间尺寸规划

屏蔽门的选型与配置

屏蔽门是暗室电磁密封的关键部件，需从功能、性能、实用性三方面综合选择：

• 核心参数分类：

• 选型依据：需结合被测设备尺寸（确保设备进出顺畅）、人员通行频率、屏蔽性能指标（如高频段屏蔽效能≥100dB）、耐用性（日均开关次数）及后期维护便利性，优先选择成熟品牌的标准化产品。

屏蔽板类型与连接工艺

屏蔽室核心性能指标确认

屏蔽性能是暗室的核心功能，需要求厂商提供具体数值化指标，覆盖全频率段：

• 频率范围：明确从低频段（如 10kHz 以下，针对磁场屏蔽）到高频段（如 18GHz 以上，针对微波屏蔽）；

• 屏蔽对象：需包含磁场、电场、平面波、微波四类信号的屏蔽效能，例如 “10kHz 磁场屏蔽≥60dB，1GHz 平面波屏蔽≥100dB”。

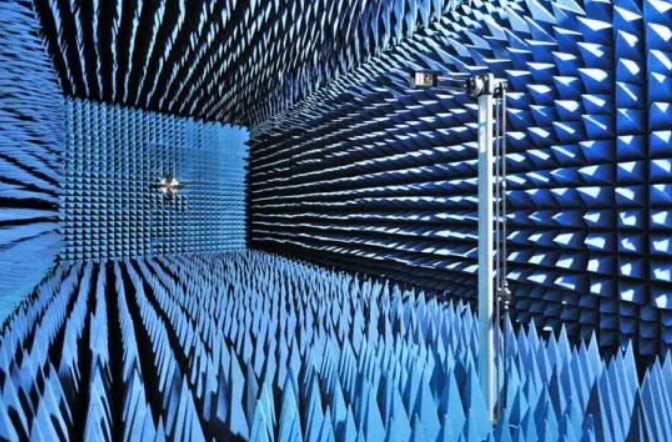

吸波材料的选型与铺设

吸波材料用于吸收杂散电磁波，需从材质、性能、铺设三方面把控：

• 材料类型：主要包括铁氧体吸波材料（适用于低频段，如 30MHz-1GHz）和尖劈吸波材料（适用于高频段，如 1GHz-18GHz），需根据测试频率范围搭配使用；

• 关键性能：确认材料的耐温性（如 - 20℃~60℃）、耐高湿性（如相对湿度 90% 无变形）、阻燃等级（如 UL94 V-0 级），以及长期使用的抗变形能力；

• 铺设要求：明确材料在暗室地面、墙面、顶面的铺设位置与密度（如地面满铺铁氧体 + 尖劈，墙面按频率梯度铺设），需匹配测试标准对 “静区” 的要求。

电源线与信号线滤波器匹配

滤波器用于阻断外界电磁干扰通过线路传入暗室，需提前梳理用电需求：

• 电源需求梳理：统计所有设备的电源类型（380V/220V/110V 交流、直流）及最大功率，涵盖测试设备、受试设备、辅助设备（如冷却系统）及照明系统；

• 特殊需求确认：是否有高精度测试设备需定制低噪声滤波器，或高频信号线路需专用射频滤波器，确保供应商提前匹配型号与数量。

信导板与波导通风窗设计

两者需兼顾功能与屏蔽性能，避免成为电磁泄漏点：

• 波导通风窗：用于暗室与排气扇 / 空调系统衔接，需保证频段设计匹配暗室屏蔽性能（如 1GHz 以下屏蔽≥80dB），同时确认通风量满足暗室散热需求；

• 信导板：用于安装无法直接穿透屏蔽墙的信号端子 / 接口，其安装数量、位置及端子类型（如 BNC、SMA 接口）需与测试设备厂商协同确定，确保信号传输无损耗。

无干扰辅助设施配置

照明与火情报警装置需避免影响暗室电磁环境：

• 照明设施：选择无无线电干扰的低辐射类型（如直流供电 LED 灯），避免使用含镇流器的荧光灯（易产生射频干扰）；

• 火情报警装置：采用非射频触发设计（如光电感烟探测器），安装位置需避开吸波材料铺设区，确保不破坏暗室屏蔽结构。

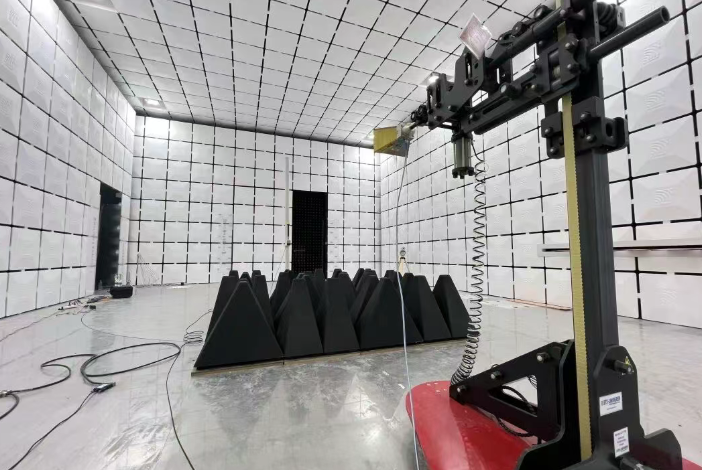

暗室自动化装置选型

自动化装置直接影响测试效率与精度，需针对性匹配测试需求：

• 天线升降塔：关注厂商、型号及天线适配器兼容性，同时确认测试设备软件是否提供驱动支持（避免无法联动控制）；

• 转台：根据受试设备的最大尺寸与重量确定转台的承载能力（如 500kg/1000kg），同时要求旋转角度范围（如 0°~360°）与定位精度（如 ±0.1°）；

• 监控系统：摄像机需耐受宽频率范围（如 30MHz-18GHz）和高场强（如 200V/m），且自身无射频干扰，安装于暗室 “无辐射静区”；监视器数量按暗室规模配置（如 10m 暗室配 2-3 台）。

性能测试、保修与培训约定

建设后期需通过权威验证，并明确售后保障：

• 性能测试要求：需执行两类核心测试 ——①屏蔽体建成后的屏蔽性能测试；②暗室整体完工后的场地衰减测试（如 CISPR 16-1-4 标准）与场均匀性测试（如 IEC 61000-4-3 标准），测试机构需具备权威资质（如 CNAS 认证）；

• 保修与培训：将暗室主体（屏蔽体、吸波材料）、配套设备（屏蔽门、转台）的保修期限（如主体 5 年、设备 2 年）及范围写入合同；同时约定培训内容，包括暗室操作、日常维护、故障排查等，确保团队能独立使用。
