整车NVH之模态贡献量分析
一、模态贡献量分析基础

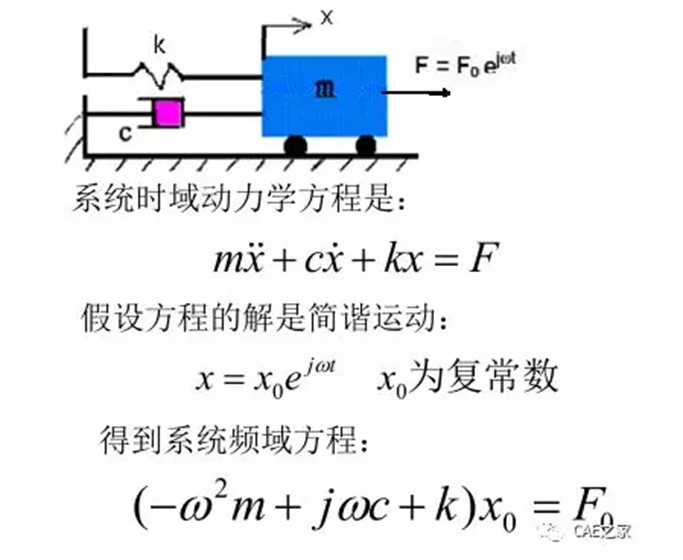

模态贡献量分析（MPA）即模态参与因子分析，表征结构或流体模态在特定频率下对响应的综合贡献量。当各阶模态区分度良好（即模态密度较低）时，模态参与度可有效用于诊断低频噪声振动（NVH）问题。对于一个受外载强迫运动的阻尼振动系统，其振动方程如下所示：模态贡献量即为某一阶模态对整个模态频率范围内所点的比值：二、模态贡献量分析设置

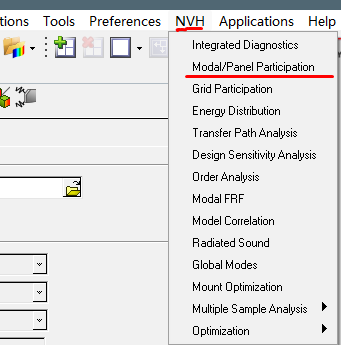

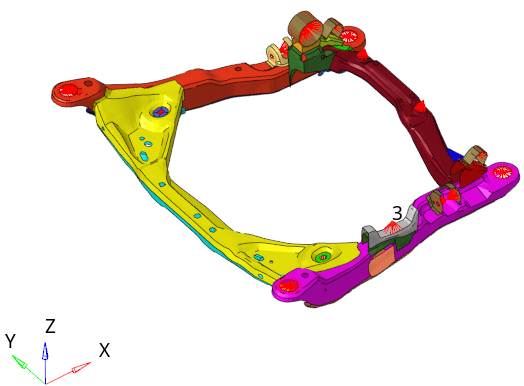

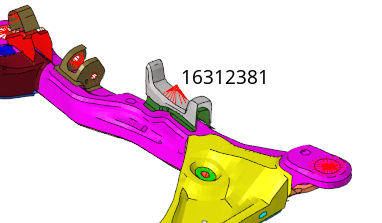

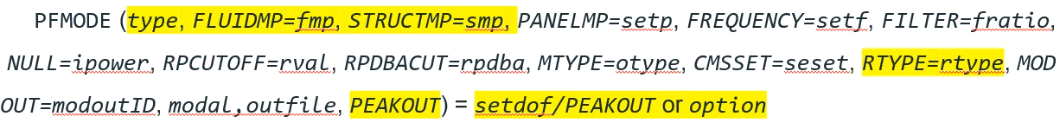

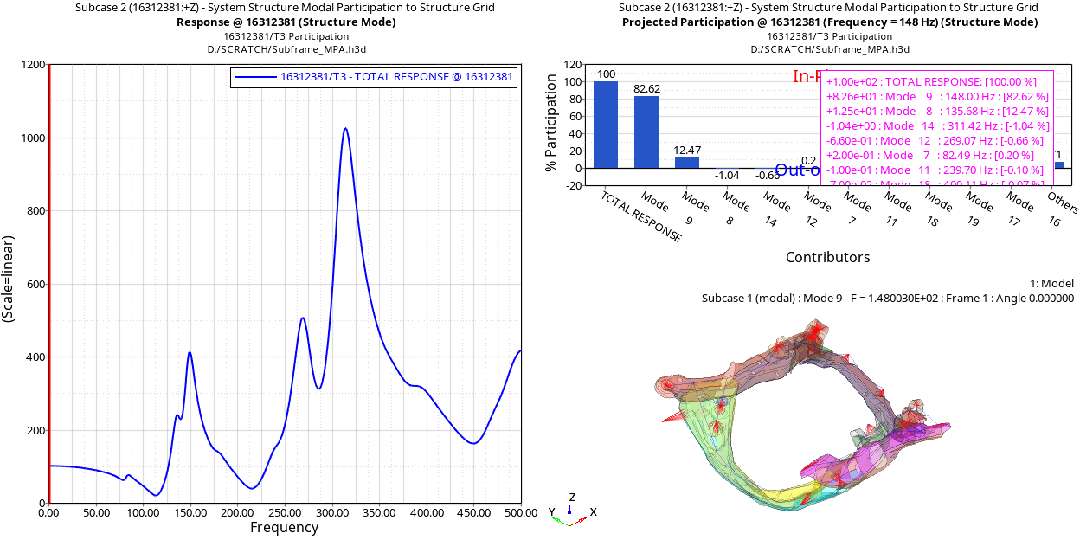

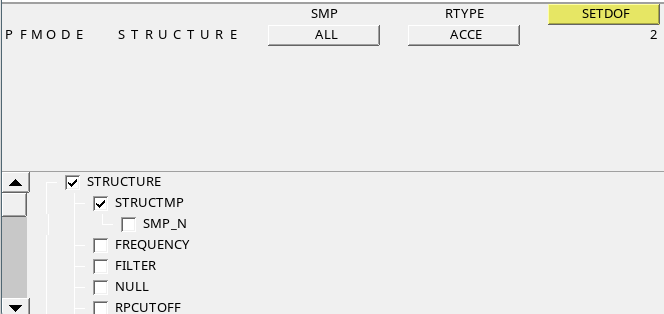

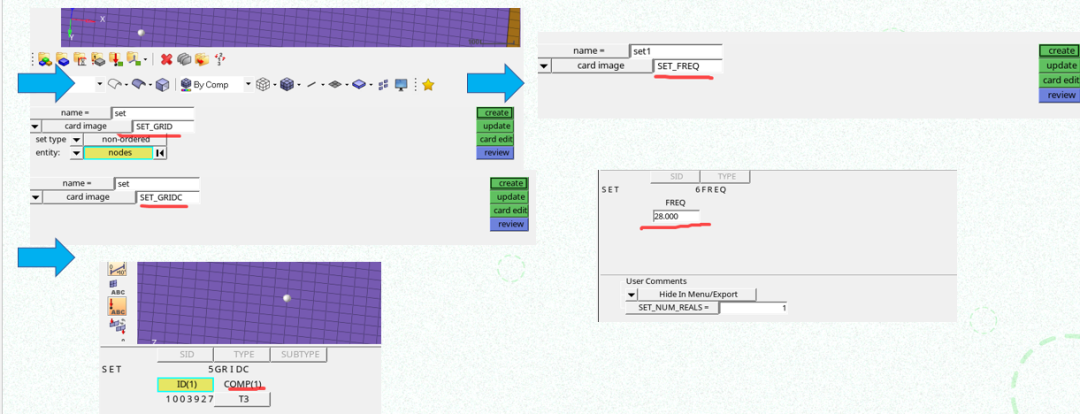

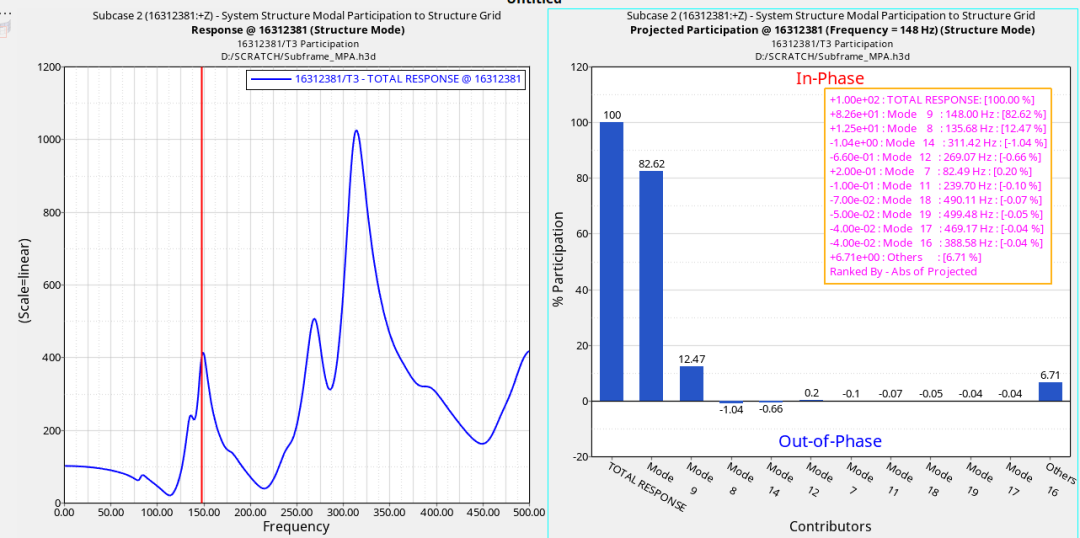

工况2：左悬置安装点Z向单位力频响分析，用于诊断响应峰值创建响应点SET集，需要创建GRIDC，即某方向的节点自由度，如下所示指定或不指定频率：FREQUENCY，若指定需要在SET集中定义，一般用于特定频率分析 如要分析148Hz是哪个模态贡献，可以点击该峰值后再点击DISPLAY，在右侧会显示直方图，从图中可以看出MODE9占比达到82.62%。 加载后可以看出148Hz为MODE9，非常直观。同时也可以对该模态进行STUDY。 三、案例实战

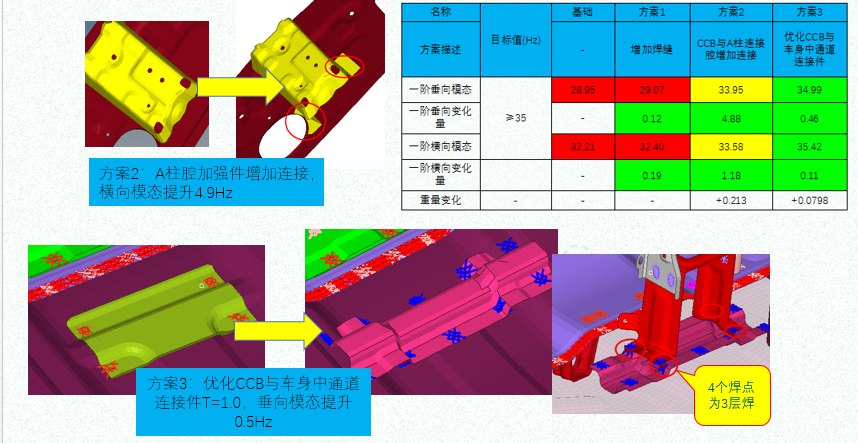

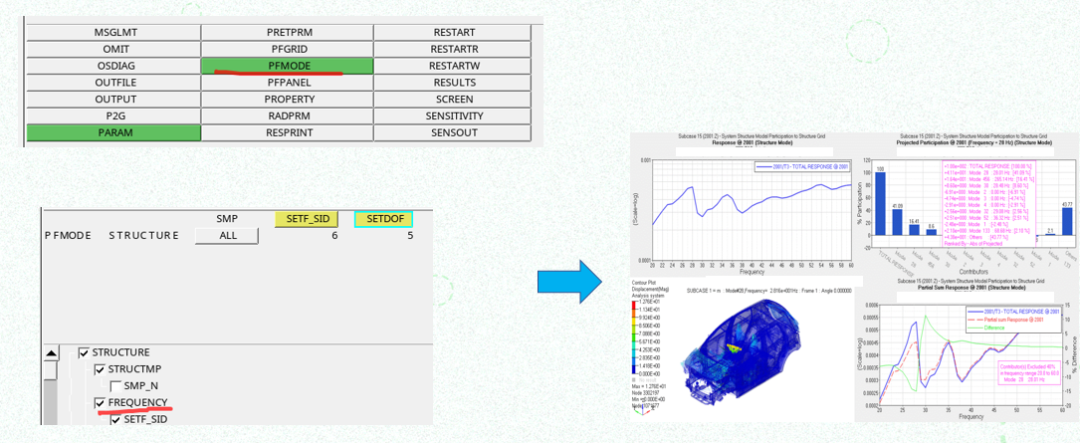

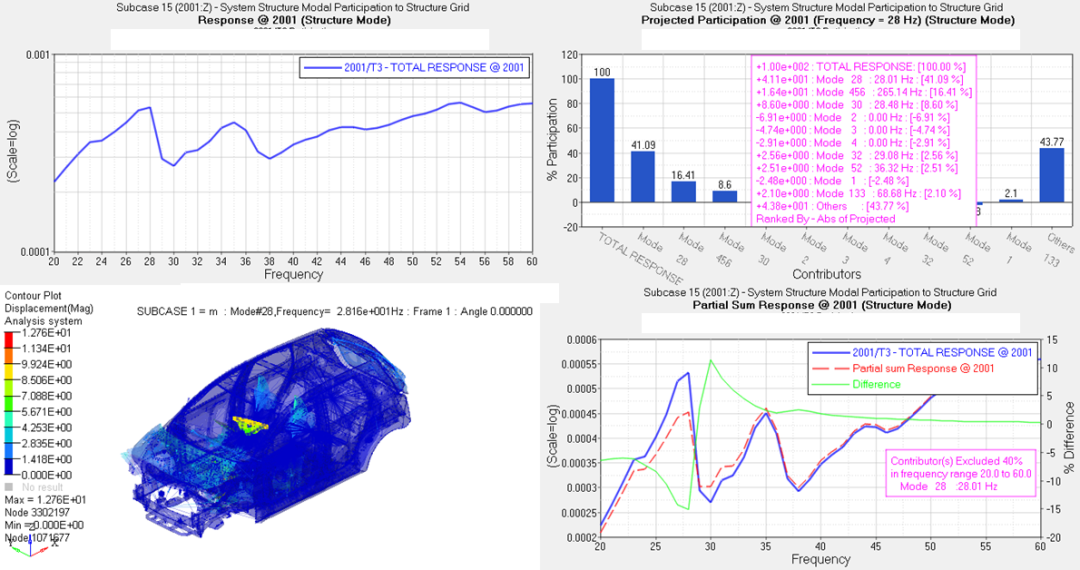

背景：某汽车方向盘28Hz VTF有峰值超差，通过模态贡献量分析优化
四、小结
该方法可以应用于所有与NVH相关的案例中，如整车NVH、电池包NVH、电机NVH等。 【免责声明】本文来自CAE之家，版权归原作者所有，仅用于学习等，对文中观点判断均保持中立，若您认为文中来源标注与事实不符，若有涉及版权等请告知，将及时修订删除，谢谢大家的关注 著作权归作者所有，欢迎分享，未经许可，不得转载
