动力学载荷分解与结构强度仿真全流程实战
在汽车底盘等机械结构开发中，载荷计算、多体动力学建模、载荷提取分解、有限元强度校核是结构仿真的核心全流程，也是工程设计人员必备的实操技能。带大家完整梳理从工况载荷定义、Adams动力学建模，到载荷分解输出、Abaqus/OptiStruct强度分析的整套落地方法。一、明确强度工况，完成载荷理论计算

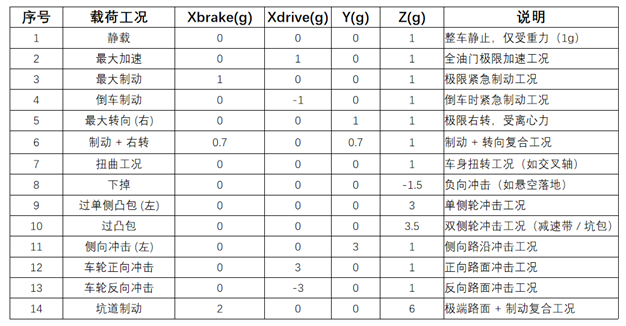

结构强度分析的前提是定义合理工况与载荷。汽车副车架、下摆臂、转向节等底盘零部件，主要分为常规、极限、误用三大类工况，覆盖静载、加减速、转向、路面冲击、复合工况等十余种典型场景。依托整车质量、轴距、轮距、质心高度等基础参数，结合静力学力矩平衡原理与载荷转移公式，计算制动、转向、凸包冲击等工况下轮胎接地点三向作用力，将理论载荷作为动力学模型的输入条件，同时利用准静态惯性加载等效动态载荷，简化强度校核流程，保证计算结果贴合实际工况。二、Adams Car整车多体动力学建模

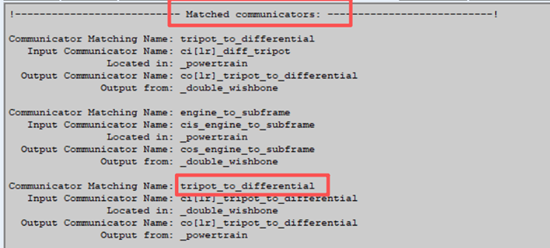

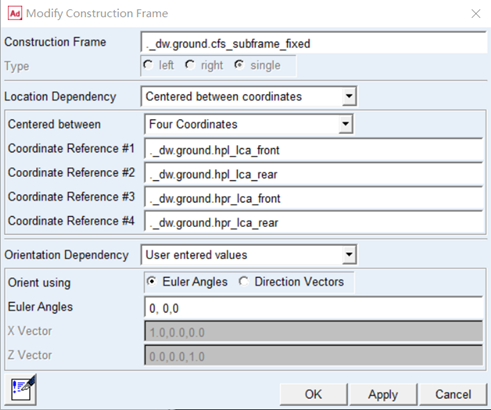

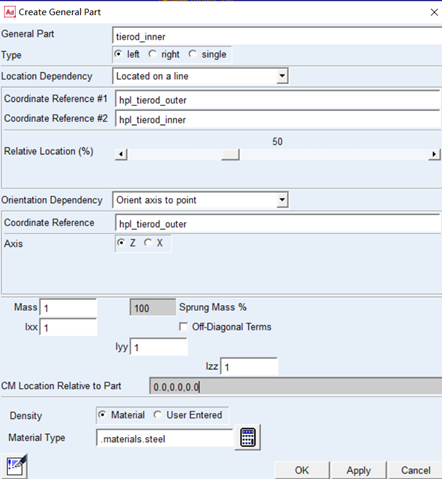

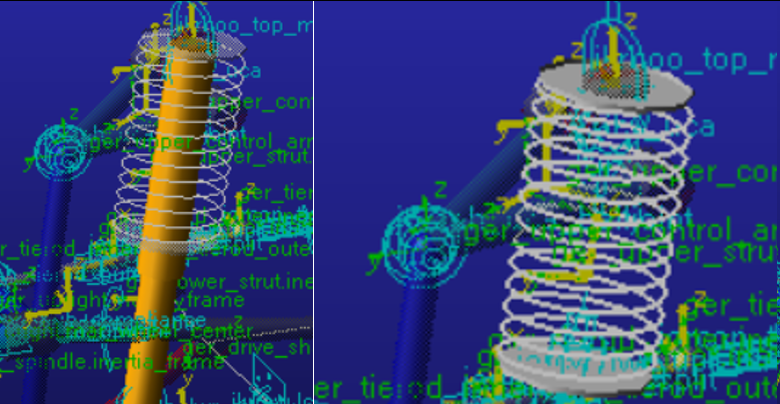

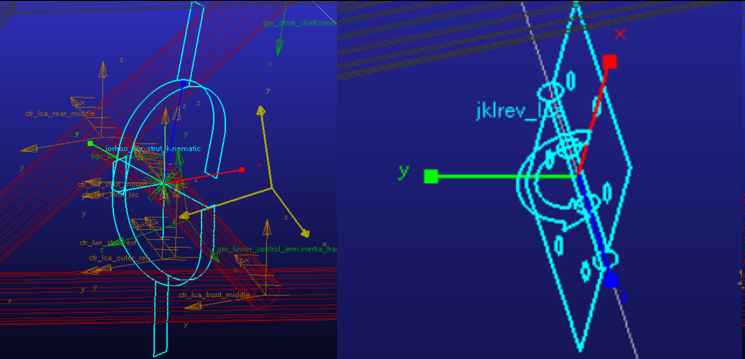

建模核心围绕坐标系、刚体部件、运动副、力元件、通讯器五大模块展开：1.依据硬点完成构造坐标系创建，适配欧拉角、前束外倾、三点定面、沿轴偏移等多种定位方式；2.搭建通用刚体零件，配置质量、转动惯量与可视化几何模型；3.根据机构运动特性，选用回转副、球铰、万向节、圆柱副、固定副等运动副，搭配橡胶衬套实现柔性连接；4.依次设置弹簧、减震器、缓冲限位块、自适应调节力等功能元件，还原悬架真实力学特性；5.配置输入/输出通讯器，完成不同子系统间的数据交互与匹配，保障整车模型正常联动。三、动力学模型载荷提取与分解

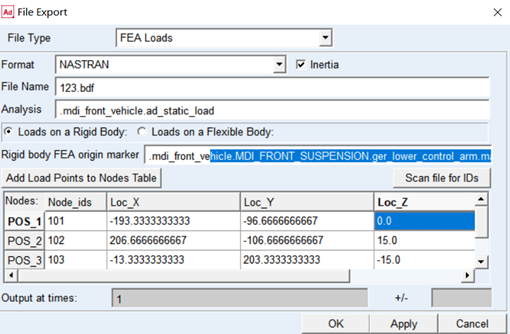

首先在悬架部件对应位置创建Marker点，统一采用全局坐标系，保证载荷节点与后续有限元模型精准匹配。接着在模型中搭建静态载荷分析工况，录入轮胎三向接触力，完成制动、右转等复合工况的载荷分解。仿真结束后，选定目标Marker点位，通过软件功能将Adams载荷数据对接有限元节点，按照节点ID一一对应输出载荷文件，为强度分析提供标准、可用的外部载荷。四、有限元强度仿真实操（OptiStruct+Abaqus）

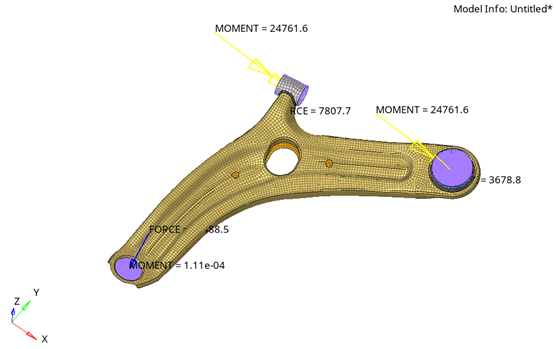

拿到动力学提取的载荷后，分别使用OptiStruct与Abaqus开展结构强度分析，两套工具相互对照，满足不同企业仿真工作需求。OptiStruct强度分析
重点掌握多项核心参数设置：采用惯性释放算法平衡外部载荷，规避复杂约束难以定义的问题；根据结构变形量选择是否开启几何非线性，同时录入材料应力-塑性应变曲线定义材料非线性；按需设置结果输出格式，区分单元中心应力与节点应力的使用场景，并配置求解步长、收敛规则等求解参数，完成模型计算与结果评估。Abaqus强度分析
选用S3R、S4R等常用单元搭建模型，参照统一工况标准完成强度校核。配套完整案例模型，大家可直接复刻操作，快速上手两类主流有限元软件。 著作权归作者所有，欢迎分享，未经许可，不得转载
