PMOS和NMOS开关电路通过增加1个NPN三极管逻辑反相，实现电源同相控制

EE小新

2月前浏览336

关注

今天我发现他的原理图其实也是很值得学习的，毕竟16层的PCB电路肯定也不简单啊。

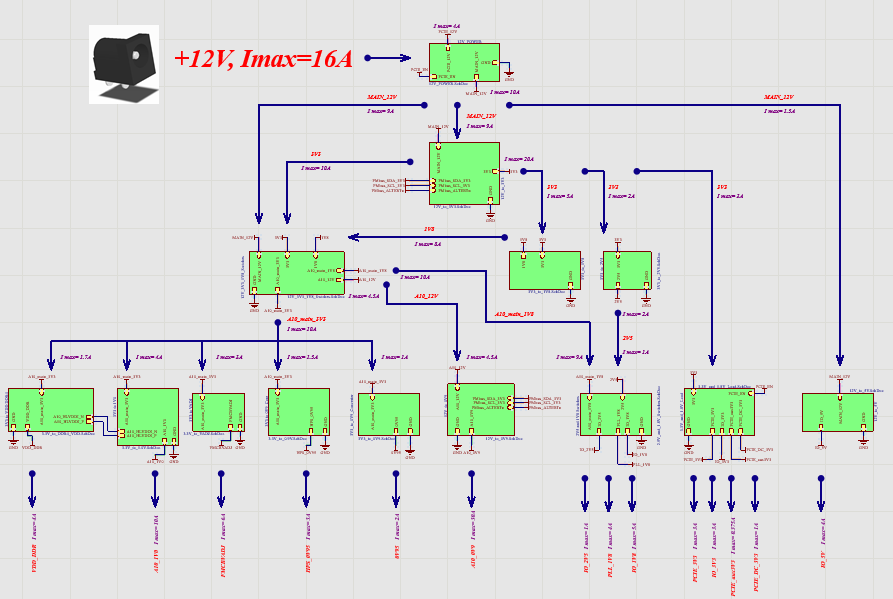

电源树如下：

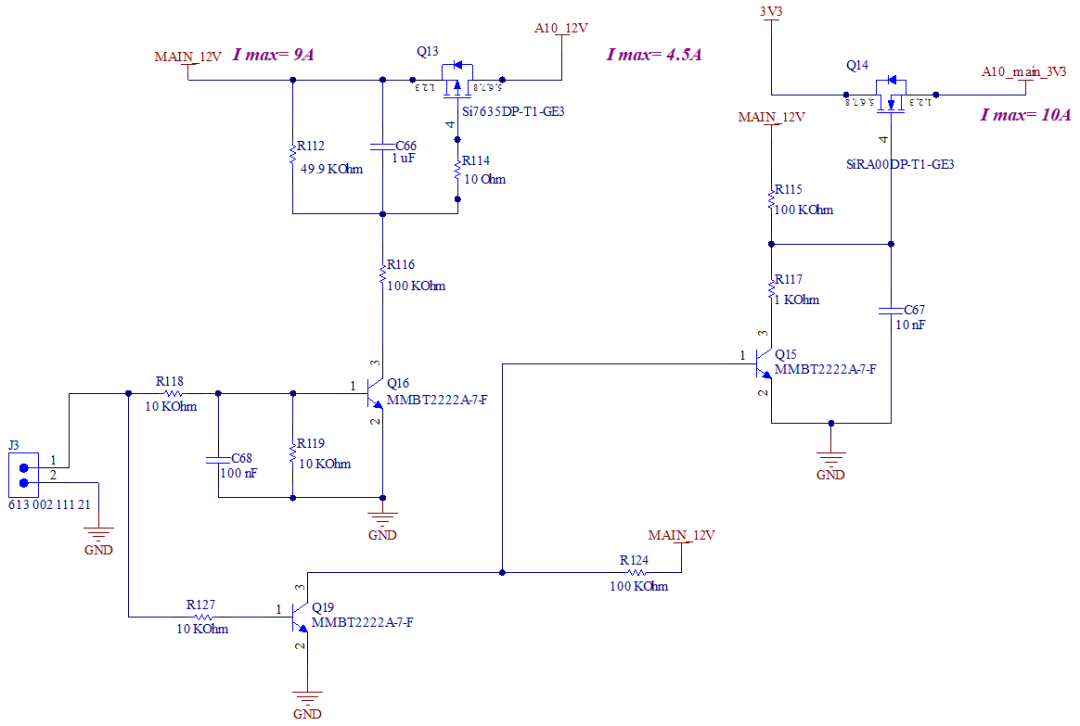

Power的第一页电源就挺有意思，同样是电源开关，为什么main_12V使用PMOS管，而3V3就使用NMOS管控制，明显导通条件不一样，电路如下：

实现相同的逻辑，3V3控制部分多了一个Q19，增加了成本。可能是供应商推荐的，也可能公司前面的案子都用的SiRA00DP-T1-GE3，这才延用下来。

上图可知，所有的管子包括MOS和BJT均工作在开关状态：

当J3 Pin1 输入高电平时，Q16导通，Q13导通，A10_12V 也接通；

Q19导通，Q15基极被拉低，Q15截止，Q14的栅极被R115拉到12V，Q14导通，所以 A10_main_3V3接通。

当J3 Pin1 输入低电平时，逻辑均相反。

PMOS的电路普遍用的多：

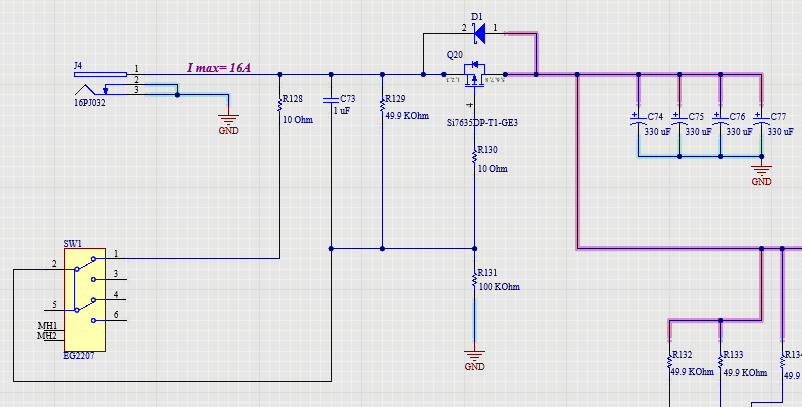

12V/16A

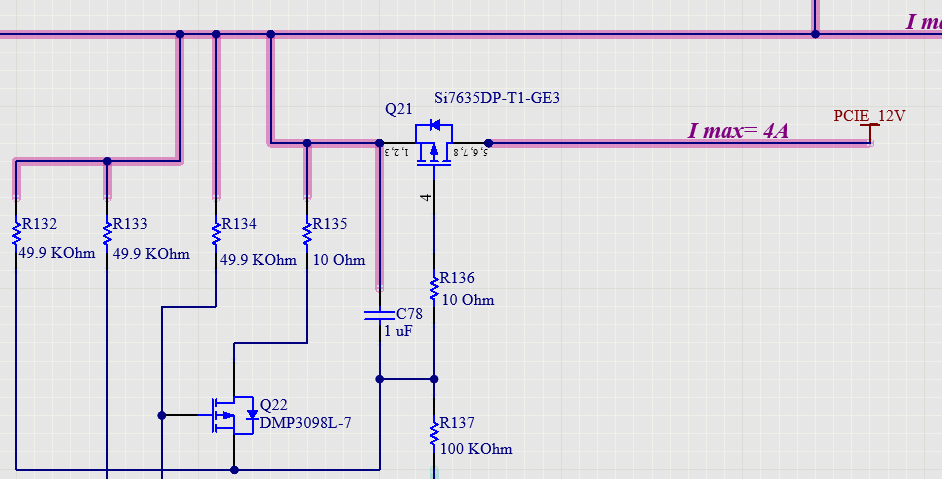

PCIE_12V

3V3

2V5

现在NMOS的这个电路大家可以直接用了。

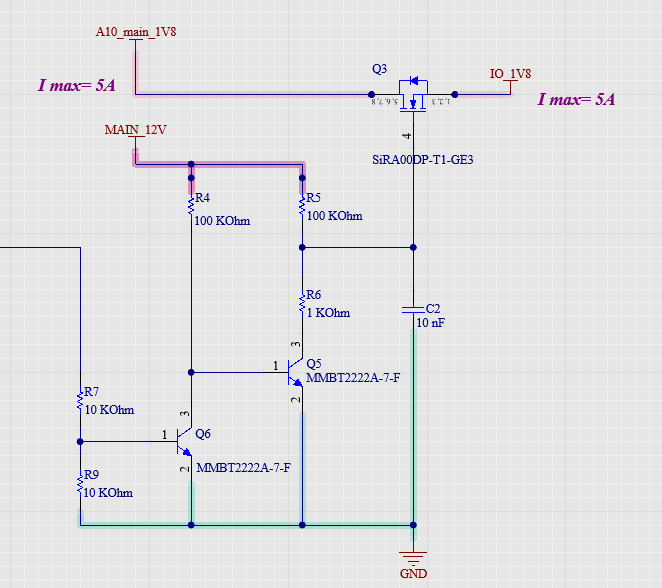

1V8
