为什么机械狗（四足机器人）仿真，早已不是“单模块能解决的问题”？

四足机器人（机械狗）的工程化研发，正在从“实验室原型” 走向 “工业级落地”。当我们谈论机械狗（四足机器人）的性能瓶颈时，早已不是简单的“结构强度够不够”，而是关节驱动的电磁损耗、行走时的振动噪声、电机的热失效风险、超弹性结构的疲劳、减速器的刚柔耦合动力学响应……等等这些跨学科的复杂问题。

单一物理场仿真的局限性正在凸显：

仅做静力学分析，无法捕捉行走过程中动态载荷对结构的冲击效应；
只考虑电磁激励，忽略了电磁力引发的谐响应振动，可能导致结构共振；
仅进行稳态热分析，未考虑流 - 固 - 热耦合下的温度场分布，电机散热设计始终停留在 “经验估算” 层面；
据权威期刊资料显示，刚柔耦合仿真中，柔性部件的简化处理导致动力学结果与实际工况偏差可超过 30%。

在企业级研发中，真正能解决问题的，是一套多物理场耦合的系统化仿真能力—— 这正是机器人/机械狗仿真工程师拉开差距的核心竞争力。

机械狗（四足机器人）仿真的“多物理场耦合” 底层逻辑：为什么要打通六大场景？

机械狗（四足机器人）作为典型的机电一体化系统，其核心部件（关节驱动、机身框架、减速器、控制系统）的性能，始终处于多物理场的相互作用中：

物理场	主要受影响结构	主要影响
电磁场	关节驱动电机	电磁力、涡流损耗、转矩波动
流体场	电机散热通道、机身风道	对流换热效率、温升分布
温度场	电机、减速器、PCB 驱动板	热应力、材料性能衰减、疲劳寿命
声学场	关节减速器、传动机构	振动噪声源定位、结构声学优化
结构场	连杆、机身框架、同步带	强度、刚度、超弹性变形、疲劳寿命
动力学场	整机刚柔耦合系统	运动学约束、动态载荷传递、步态稳定性

这些物理场并非孤立存在：电机的电磁损耗转化为热量，影响材料刚度；热膨胀导致的结构变形，会改变齿轮啮合间隙，进而影响动力学响应；行走时的随机振动，会放大结构噪声，引发电磁兼容性问题.........

因此，机械狗（四足机器人）仿真的核心逻辑，是建立“场 - 场之间的双向数据交互”，让仿真结果更贴近真实工况，为设计优化提供可量化的依据。

企业级机械狗仿真的“全流程拆解”：从模型到优化的案例实战

基于工业级机械狗（四足机器人）完整项目案例，我们将多物理场耦合仿真拆解为四大阶段，每个阶段都包含可直接落地的实操技法：

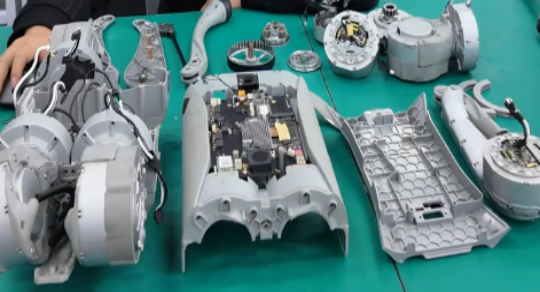

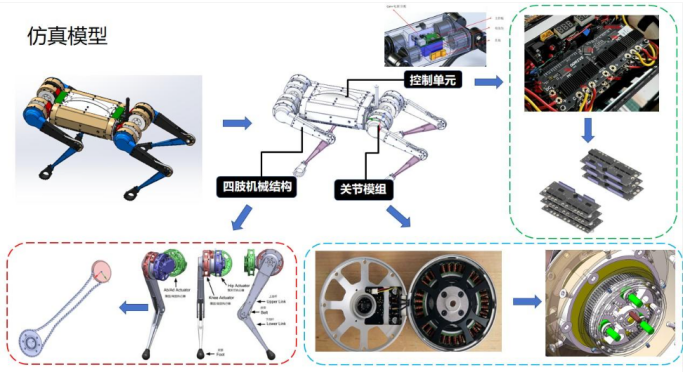

模型前处理：复杂装配体的高效处理

机械狗的物理模型动辄包含上百个零件，直接导入仿真软件极易出现网格划分失败、求解不收敛等问题。

模型简化原则：基于工程实际需求，对非关键特征（如倒角、螺纹孔）进行简化，保留核心受力与传力路径；
装配体连接处理：采用虚拟拓扑、共享拓扑技术、自动化批处理技术，处理螺栓连接、焊点、齿轮啮合等装配关系和大量重复性连接关系，确保接触收敛；
与三维软件的联合仿真：利用 ANSYS Workbench 的参数化关联功能，实现模型修改与仿真流程的自动同步，避免重复操作。

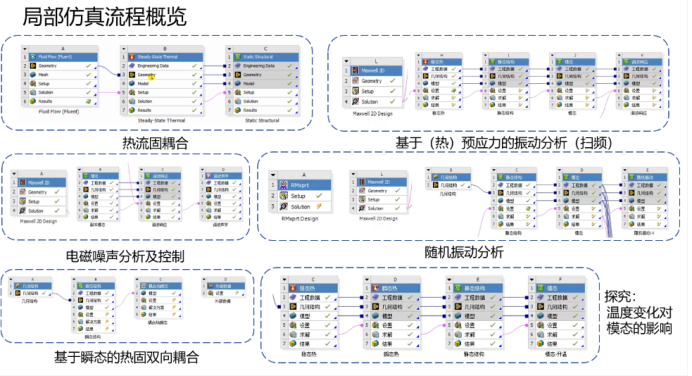

多物理场耦合仿真：从单一场景到跨场交互

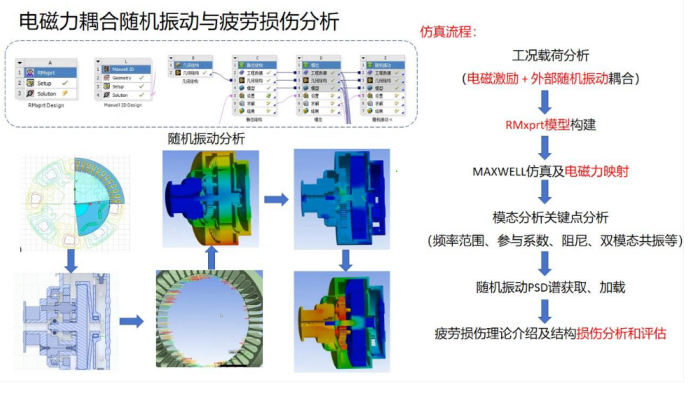

1、电磁 - 结构耦合：关节驱动电机的电磁力映射

基于 Maxwell 完成电机的电磁仿真，将电磁力数据映射到结构场，分析电磁激励下的定子、转子振动响应，评估电磁噪声风险，优化电机绕组设计与定子结构。

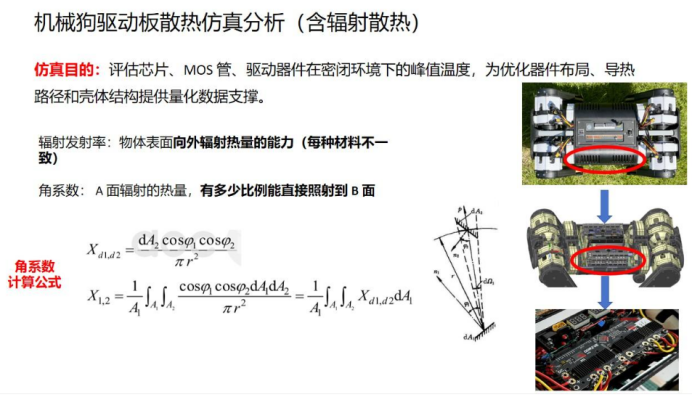

2、热 - 流 - 固耦合：电机与减速器的散热优化

通过 FLUENT 建立散热通道的流体模型，将对流换热系数映射到结构场，结合电磁损耗、机械摩擦生热数据，求解温度场分布，优化散热筋设计与风扇选型，避免电机过热失效。

3、刚柔耦合动力学：整机步态仿真与载荷传递

在 ADAMS 中建立机械狗的多体动力学模型，导入 ANSYS 生成的柔性部件（如连杆、机身框架）MNF 文件，模拟行走、跳跃等步态下的关节力矩、接触力传递，评估关键部件的动态应力与疲劳寿命。

4、谐响应与随机振动：结构抗振性能分析

针对关节驱动电机的电磁激励、路面随机振动等载荷，开展谐响应与随机振动分析，识别结构共振频率，优化机身框架的加强筋布局，降低振动传递率。

5、声学分析：减速器与传动机构的噪声控制

基于模态分析结果，开展谐波声学分析，定位减速器齿轮啮合、同步带传动等噪声源，通过优化齿轮修形、同步带张力控制，降低结构噪声辐射。

后处理与性能评估：从仿真数据到工程结论

仿真的价值不在于“算出结果”，而在于 “解读结果并指导优化”：

关键性能指标提取：关节力矩、最大应力、温升、噪声声压级、模态频率等核心指标的提取与评估；
工况对比分析：不同步态、不同负载下的仿真结果对比，识别性能瓶颈；
结构优化建议：基于仿真数据，提出材料选型、结构尺寸优化、加工工艺改进的具体方案。

机器人仿真工程师的“进阶困境” 与破局之道

在与众多一线工程师的交流中，我们发现大家普遍面临三大困境：

1、知识碎片化：只会操作单一模块，对多物理场耦合的底层逻辑理解不足，无法建立系统化的仿真思维；

2、案例脱离实际：网上的教程多为简化模型，与工业级机械狗（四足机器人）的复杂工况相差甚远，学完依然无法解决实际问题；

3、软件协同困难：多物理场仿真之间、软件与软件之间的数据交互、模型传递经常出错，导致仿真流程中断。

破局的关键，是以真实工业案例为载体，打通软件操作、理论逻辑与工程应用的壁垒—— 这正是我们这套课程的核心设计思路。

机械狗核心部件多物理场耦合仿真教程

本课程基于工业级机械狗（四足机器人）完整项目案例，深度融合 ANSYS Workbench 与 ADAMS 两大主流仿真工具，串联电磁、流体、热、声学、结构、动力学六大物理场，从模型前处理到性能优化，全流程拆解机械狗（四足机器人）核心部件的仿真思路与实操技法。欢迎识别下方二维码试看：
