作者 | 杨仿君 仿真秀专栏作者

首发 | 仿真秀App



当下，低空经济已然成为国家重点布局的战略性新兴产业，无人机、通用航空、垂直起降飞行器等各类低空飞行器加速落地，广泛应用于物流配送、应急救援、低空出行、农林作业等诸多领域，行业市场规模持续攀升，产业发展活力十足。而航空螺旋桨作为这类飞行器的核心动力部件，其设计水平直接决定着整机的气动效率、续航能力、运行噪声与飞行可靠性。

随着行业对飞行器性能要求不断提高，仅依靠传统经验开展设计的模式早已无法适配现代化工程需求，兼具理论深度、仿真能力与优化思维的系统化螺旋桨设计技术，成为航空研发人员必备的核心技能。在此背景下，一套覆盖理论解析、三维建模、性能仿真、多目标优化的全流程设计体系，能够有效破解螺旋桨研发中的各类技术难题，助力低空经济相关装备实现技术升级与性能突破。

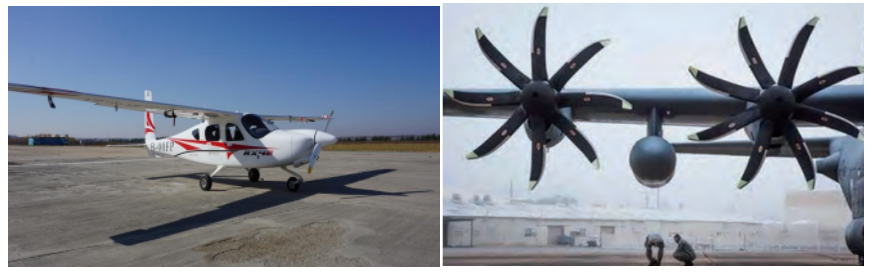

航空螺旋桨作为固定翼飞机、垂直起降飞行器及无人机的核心动力装置，其设计直接决定了飞行器的气动效率、续航性能、噪声水平与任务可靠性。在新能源航空与高性能无人机快速发展的背景下，传统经验设计已无法满足工程需求，亟需建立一套“理论-建模-仿真-优化”的系统化设计能力。本文结合我的课程《低空经济航空飞行器/无人机/eVTOL/特种汽车螺旋桨设计优化理论与CFD仿真实操》体系，从基础理论、设计建模、性能计算到优化进阶，全面解析航空螺旋桨设计的关键技术与工程方法。详情见后文：

---

01

基础理论：构建螺旋桨气动设计的底层逻辑





螺旋桨总体设计与性能参数体系

螺旋桨设计的核心目标是在给定功率、转速与飞行速度下，实现推力、效率与噪声的综合最优，关键性能参数包括：

（1）推力系数与功率系数：反映螺旋桨的推力与功率特性，是评估螺旋桨性能的核心指标。

（2）推进效率：定义为有效推进功率与轴功率的比值，直接决定飞行器的续航能力。

（3）桨盘载荷与桨尖速度：前者影响螺旋桨的气动效率与噪声水平，后者需控制在声速以下以避免激波损失。





动量-叶素-涡流理论：螺旋桨气动分析的三大支柱

（1）动量理论：将螺旋桨视为无限薄的桨盘，通过控制体动量方程推导推力与诱导速度的关系，揭示螺旋桨的能量损失机理。

（2）叶素理论：将螺旋桨叶片分解为多个微段（叶素），结合翼型气动特性计算每个叶素的升力、阻力与力矩，实现螺旋桨性能的快速预估。

（3）涡流理论：考虑螺旋桨尾涡的诱导速度影响，修正叶素理论的诱导损失，为高精度性能计算提供理论支撑。





翼型气动特性与噪声机理

（1）翼型选择与优化：螺旋桨翼型需兼顾低雷诺数下的高升阻比、宽失速裕度与低噪声特性，课程系统讲解NACA系列、高升力专用翼型的气动特性分析方法。

（2）螺旋桨噪声理论：解析旋转噪声、涡流噪声与宽带噪声的产生机理，揭示桨尖速度、叶片数、翼型厚度对噪声的影响规律，为低噪声设计提供理论依据。

02

总体设计与三维建模：从理论参数到几何模型的落地

理论设计的核心是将气动参数转化为可仿真、可制造的三维模型，本模块聚焦工程实操，覆盖从方案设计到建模修正的全流程。

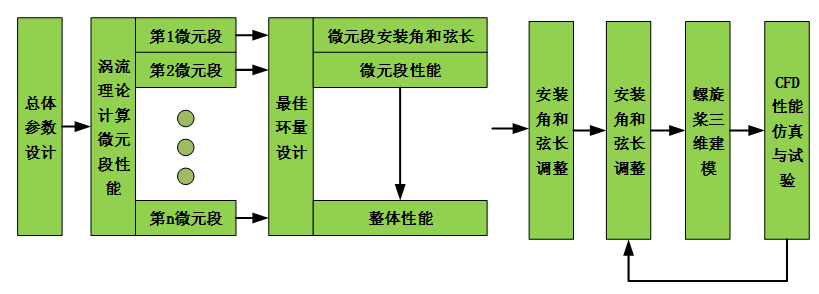

基于最小能量损失理论的螺旋桨参数化设计

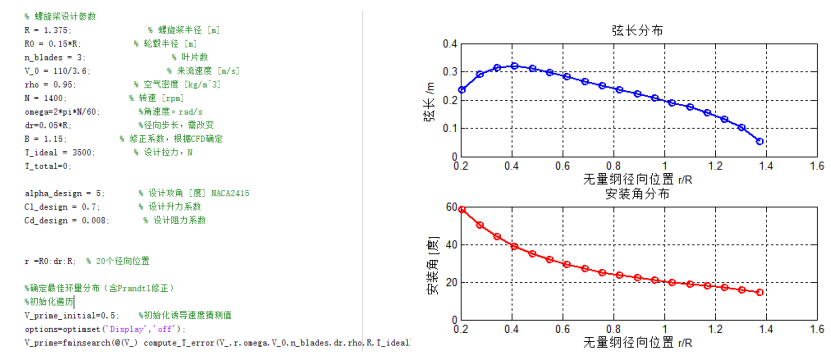

根据动量理论的最小能量损失条件，推导螺旋桨的弦长、扭转角分布规律，实现螺旋桨的初始气动设计。课程配套Matlab代码，实现从参数输入到几何轮廓输出的自动化流程，大幅提升设计效率。

（1）弦长分布设计：根据叶素理论，结合诱导速度与翼型升力系数，确定各截面的弦长，保证推力沿桨盘均匀分布。

（2）扭转角分布设计：通过调整叶片扭转角，使不同半径处的叶素均处于最优攻角，最大化推进效率。





螺旋桨三维建模与工程修正

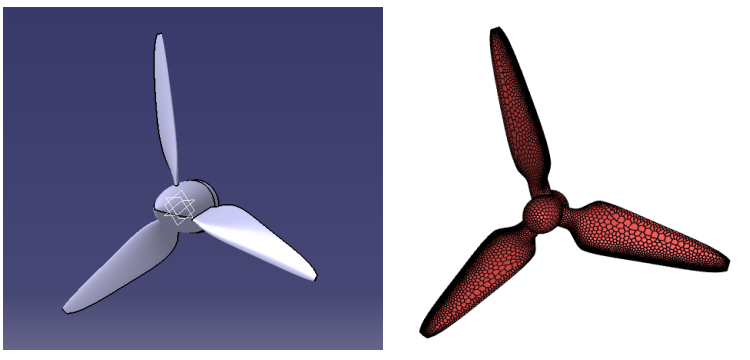

（1）基础建模流程：基于主流三维建模软件CATIA，通过导入翼型数据、构建叶片曲面、设计桨毂结构，完成螺旋桨的三维模型创建。

（2）工程修正技术：针对翼根应力集中与翼尖涡流损失，讲解翼根倒圆、翼尖削薄、翼尖小翼等修正方法，在保证气动效率的同时提升结构强度。

03

性能计算：CFD与BEM方法的对比与工程应用

性能验证是螺旋桨设计的核心环节，课程覆盖行业主流的两种性能计算方法，兼顾设计效率与计算精度。





基于动量-叶素理论（BEM）的快速性能预估

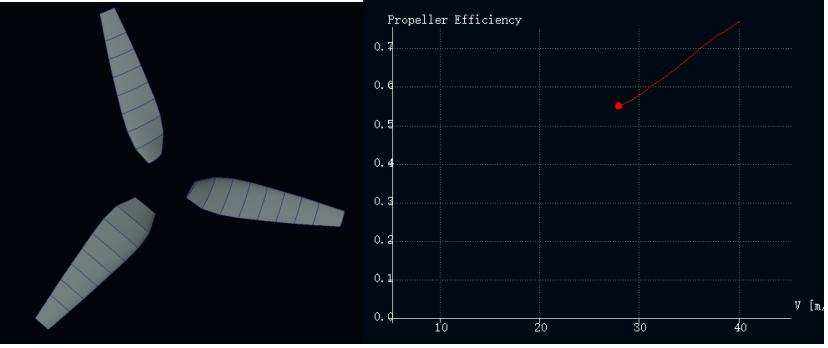

BEM方法通过迭代求解叶素受力与诱导速度，实现螺旋桨性能的快速计算，具有计算成本低、效率高的特点，适用于方案设计阶段的多方案对比。课程讲解BEM理论的迭代算法实现，通过JBLADE软件实现推力、功率、效率的快速预估，并与理论公式结果进行对比验证。





基于CFD的高精度气动仿真

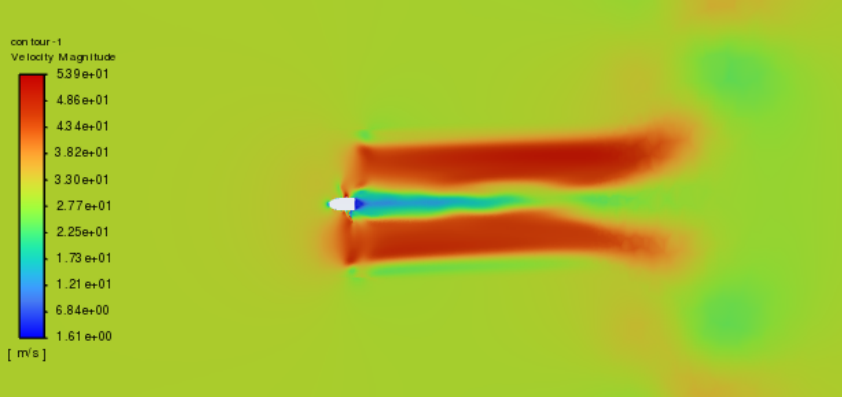

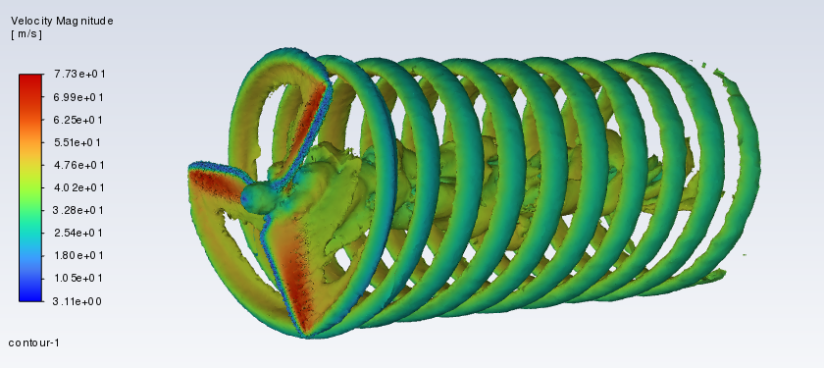

CFD仿真可捕捉螺旋桨流场的复杂细节（如尾涡、桨尖涡流、分离流动），实现螺旋桨性能的高精度预测。课程覆盖完整的CFD仿真流程：

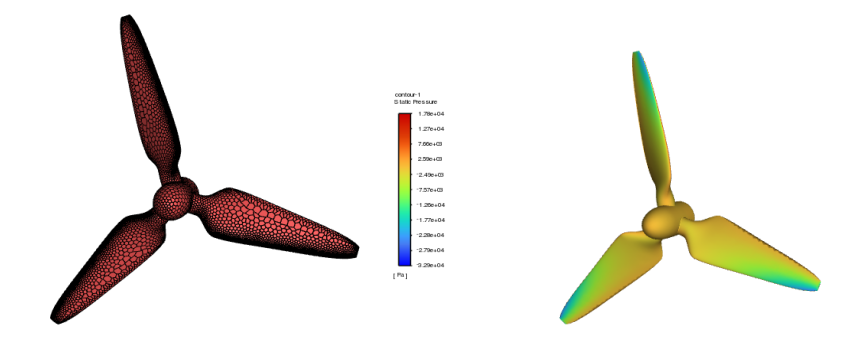

（1）几何处理与网格划分：采用多面体网格网格，对螺旋桨近壁面与尾流区域进行加密，保证流场计算精度。

（2）运动与边界条件设置：采用多参考系（MRF）方法模拟螺旋桨的旋转运动，设置合理的远场边界条件。

（3）湍流模型与求解器设置：选择合适的湍流模型（如k-ωSST模型），实现螺旋桨流场的稳态/瞬态仿真，获取推力、功率、效率及流场细节数据。





两种方法的对比与应用场景

我的课程通过案例对比两种方法的计算结果，讲解不同设计阶段的方法选择策略，帮助工程师平衡设计效率与计算精度，对比如下表。

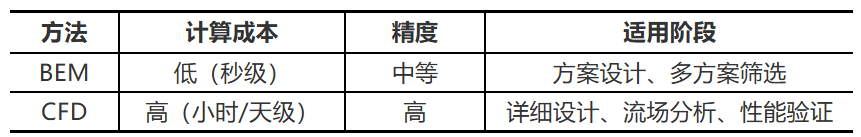

表1 两种方法对比



04

高级应用与优化：面向工程需求的螺旋桨性能提升

掌握基础设计与仿真后，如何针对效率、噪声、多工况性能进行优化，是螺旋桨设计的核心难点。本模块讲解行业前沿的优化方法与工程应用。





基于代理模型与遗传算法的多目标优化设计

螺旋桨优化是典型的多目标优化问题（如各表速下效率最大化、噪声最小化、重量轻量化），课程讲解基于Kriging代理模型与遗传算法的优化框架：

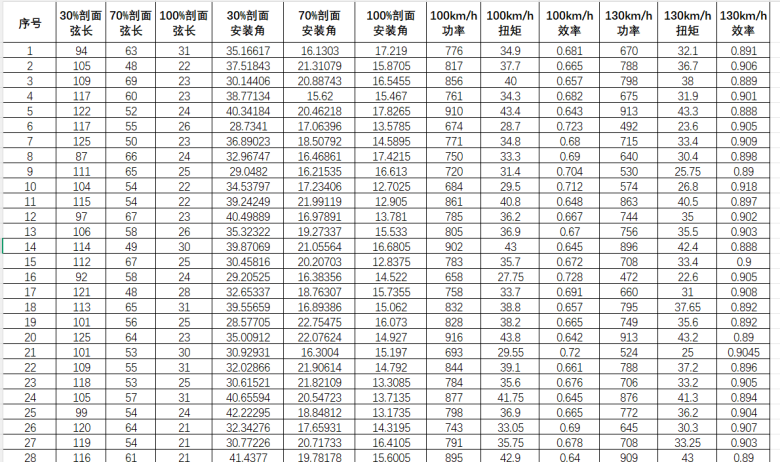

（1）优化变量定义：选取30%、70%和100%展长处的弦长分布、扭转角分布等作为优化变量。

（2）代理模型构建：通过少量样本点的BEM计算，构建优化变量与目标函数的近似模型，降低优化计算成本。

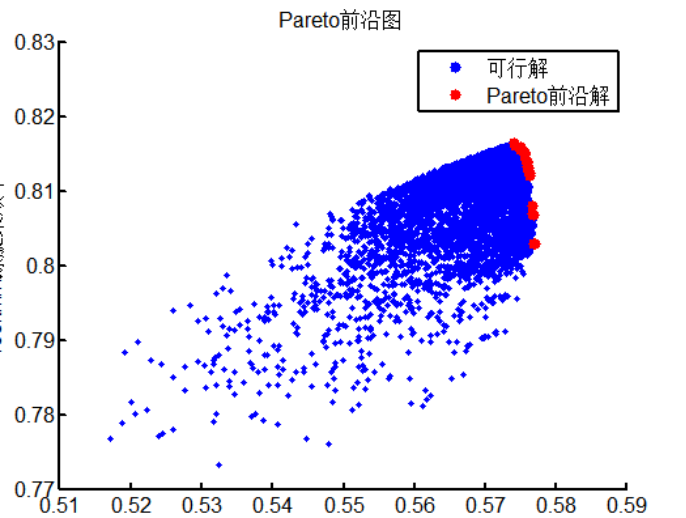

（3）多目标优化求解：采用NSGA-II等遗传算法，求解帕累托最优解集，为工程决策提供多种优化方案。





螺旋桨气动噪声仿真与优化

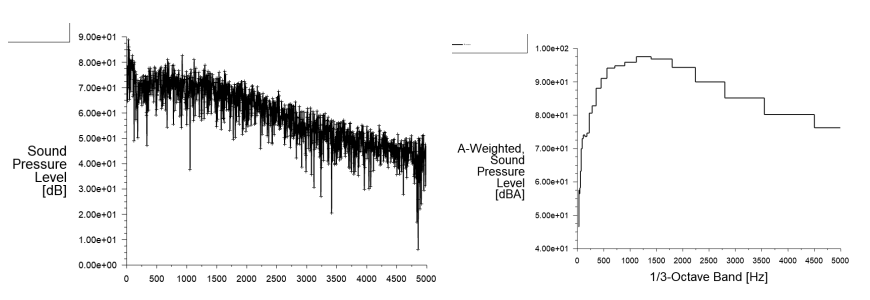

课程讲解基于LES和FW-H声类比模型的螺旋桨噪声仿真方法，通过CFD流场计算获取声源数据，实现噪声的预测与分析。结合噪声产生机理，讲解通过调整叶片数、桨尖形状、翼型厚度分布等参数降低噪声的工程方法。





垂直起降飞行器螺旋桨设计

垂直起降飞行器的螺旋桨需兼顾悬停、前飞、过渡等多工况性能，课程讲解垂直起降螺旋桨设计要点和方法

05

航空螺旋桨设计优化理论与实操教程

综合来看，航空螺旋桨设计是一门融合空气动力学、三维建模、流体仿真、智能优化等多领域知识的综合性技术，从基础气动理论到工程化落地，每一个环节都关乎最终产品的综合性能。

为帮助广大从业者、科研人员以及相关专业学习者系统掌握这套前沿且实用的设计体系，我在仿真秀官网独家制作了航空螺旋桨设计优化理论与实操课程。本课程内容循序渐进、干货满满，不仅细致讲解动量 - 叶素 - 涡流理论、翼型特性、噪声机理等底层知识，还手把手演示 CATIA 三维建模、BEM 快速计算、CFD 高精度仿真、基于遗传算法的多目标优化、气动噪声仿真等实操内容，配套完整案例源文件与答疑服务，兼顾理论学习与工程实战。请识别下方二维码试看：

限时特价（限10名）

秒杀：599 元（售价：699元）

可回放/开发票/奖学金/加餐

提供vip群答疑和模型下载



低空经济航空飞行器/无人机/eVTOL/特种汽车螺旋桨设计优化理论与CFD仿真实操_Fluent_气动噪声_航空_航天-仿真秀视频课程

以下是课程大纲及具体安排





第一章 基础理论（夯实底层知识，共 5 讲）

第 1 讲：课程整体介绍、学习路线、配套资源与学习建议

第 2 讲：螺旋桨总体设计详解，全面解读各项核心性能参数

第 3 讲：动量 - 叶素 - 涡流理论深度讲解，Betz 方法原理与应用

第 4 讲：翼型气动特性分析，Xflr5 工具实操使用教程

第 5 讲：螺旋桨气动噪声基础理论，噪声产生机理与评价标准





第二章 总体设计与三维建模（落地正向设计，共 2 讲）

第 6 讲：基于最小能量损失原理的螺旋桨完整设计流程，配套代码逐行讲解

第 7 讲：螺旋桨三维建模实操、叶根结构修正技巧与几何参数优化





第三章 性能计算（核心仿真技能，第8-12讲）

系统讲解两类主流性能计算方法：基于 CFD 的螺旋桨流场仿真、推力 / 效率等性能指标计算；

基于 BEM（叶素动量理论）的螺旋桨性能快速计算、参数迭代与结果分析，掌握两种方法的优劣与适用场景。





第四章 高级应用与优化（高阶技术拔高，共 2 讲：第 13、14 讲）

第 13 讲：代理模型 遗传算法实操，螺旋桨单目标、多目标优化设计方法，结合 Pareto 前沿图解读优化结果

第 14 讲：螺旋桨气动噪声仿真全流程、噪声数据后处理与降噪优化方案设计

总之，无论你是航空螺旋桨设计从业人员、Fluent 仿真爱好者，还是航空航天相关专业的师生、企业研发工程师，都能从课程中收获专业技能与实战经验。想要系统掌握航空螺旋桨全流程设计与优化技术，紧跟低空经济产业发展浪潮，就不要错过这门精品课程，期待与你一同深耕航空螺旋桨设计领域
