Smart-SIM工程案例—航天筒体力学性能快速预测

本案例基于智能快速预测工具Smart-SIM V1.0平台 完成样本构建、模型训练、模型计算、模型导出全流程操作，搭建数据驱动的AI代理模型，有效替代传统有限元仿真，适配几何变化的工程预测场景。

本案例数据集由Comsol仿真软件生成173组VTU格式有效样本构成，核心监测物理量为应力与位移。训练前进行全量样本一致性校验，样本查看如图1所示，模型训练资源配置如图2所示。

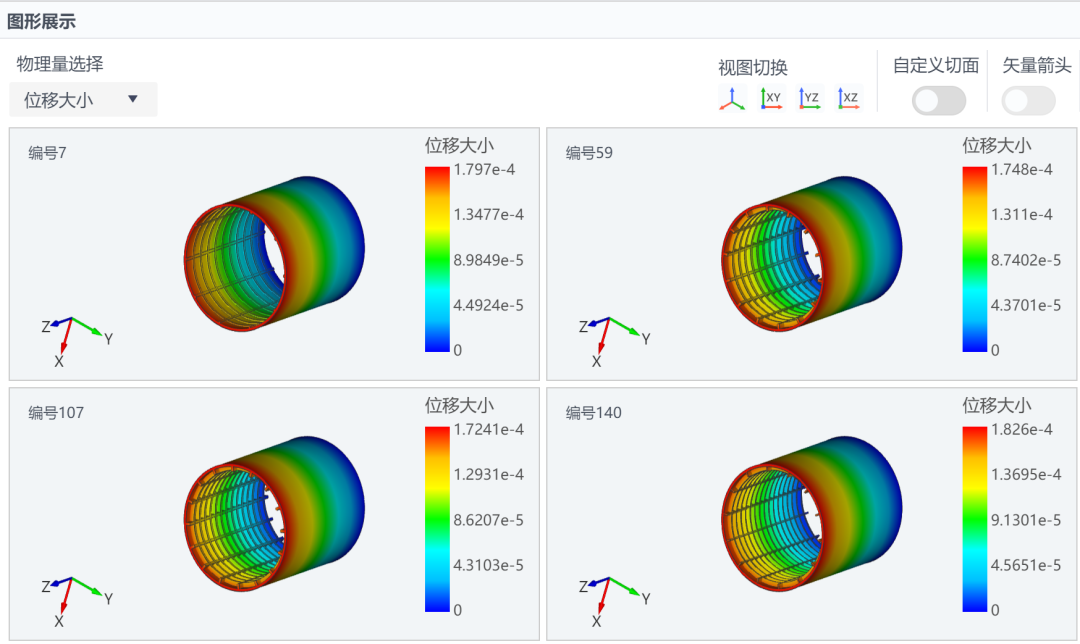

图1 样本查看

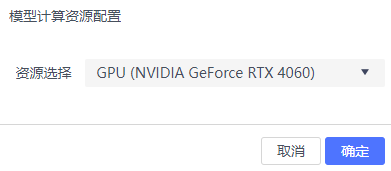

图2 模型训练资源配置界面

样本处理完成后，采用平台专业模式开展模型训练，可自主选择算法类型，精细化设置模型参数与训练参数，适配高精度工程仿真需求，算法设置界面如图3所示。针对中心承力筒几何变化复杂的特点，设置几何与物理场采样点数各50000，保证模型能充分学习不同构型下的力学响应规律；模型采用隐向量维度128、3层隐藏层、每层128个神经元的中等规模结构，兼顾模型表达能力与训练效率，适配4060单卡硬件的算力水平；训练策略上，选用学习率0.0001避免训练震荡，设置迭代步数2000早停步数200防止过拟合，以MSE 损失函数保证应力、位移场的整体预测精度。

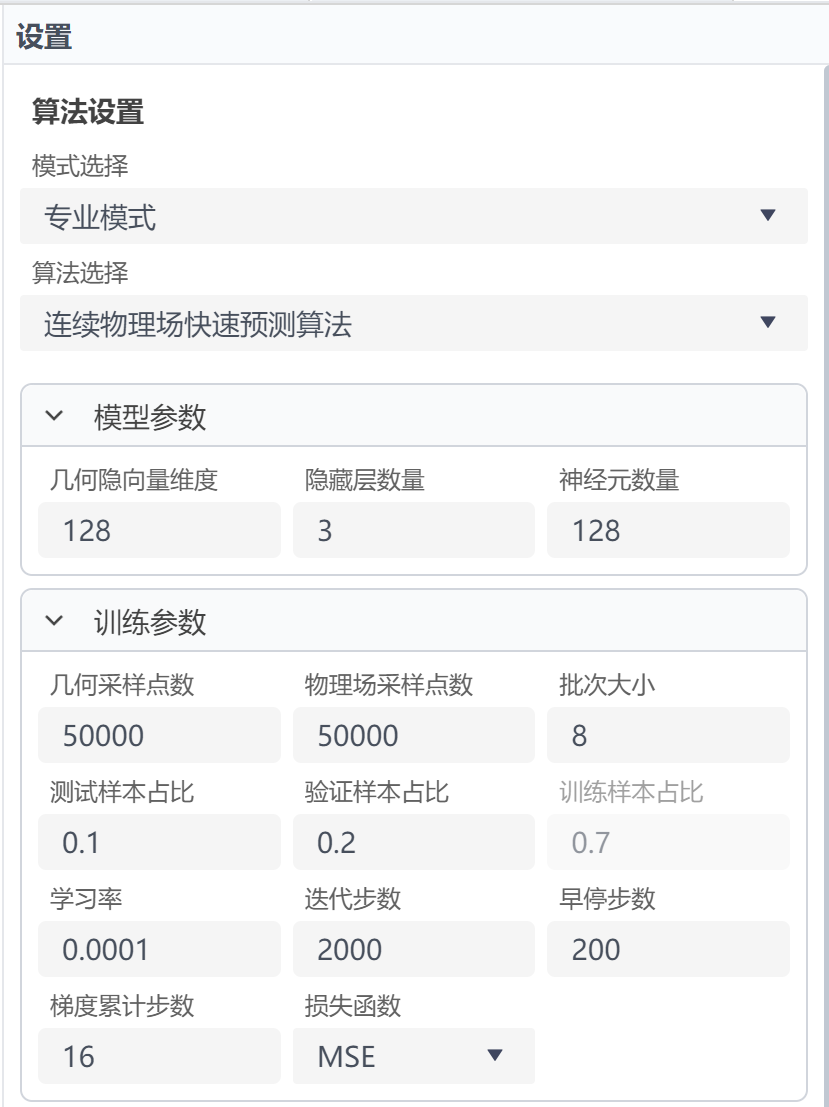

图3 算法设置界面

Smart-SIM突破传统仿真难以适配变几何批量计算的行业瓶颈，实现仿真效率质的飞跃。传统有限元面对不同中心承力筒几何构型，必须逐一修改模型、划分网格、提交计算，全套流程耗时数小时甚至数天；而训练完成的AI模型，仅更新几何即可秒级输出完整应力、位移场。本案例模型训练时长1.5h（4060单卡），适配工程多变的设计场景。

训练完成后，用户可直观查看应力、位移两个物理量的数值仿真结果、AI模型计算结果和逐点计算误差，如图4所示，应力最大值偏差不超过5%。

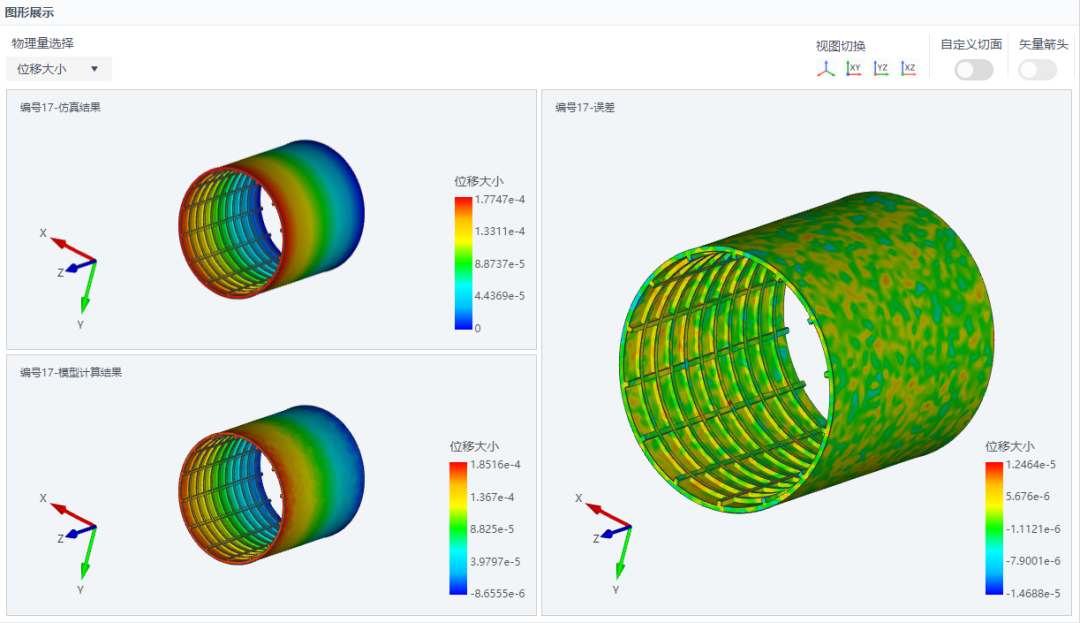

图4 仿真结果和模型计算结果的对比及误差云图

模型训练过程中损失函数曲线平稳收敛（见图5），表示模型学习充分，具备良好的稳定性与泛化能力。最终测试指标显示如图6所示，模型R²值约为0.96，RMSE、MAE等误差指标均控制在工程可接受区间，精度可靠、误差可控，可替代传统重复性仿真，用于中心承力筒的设计与校核工作。

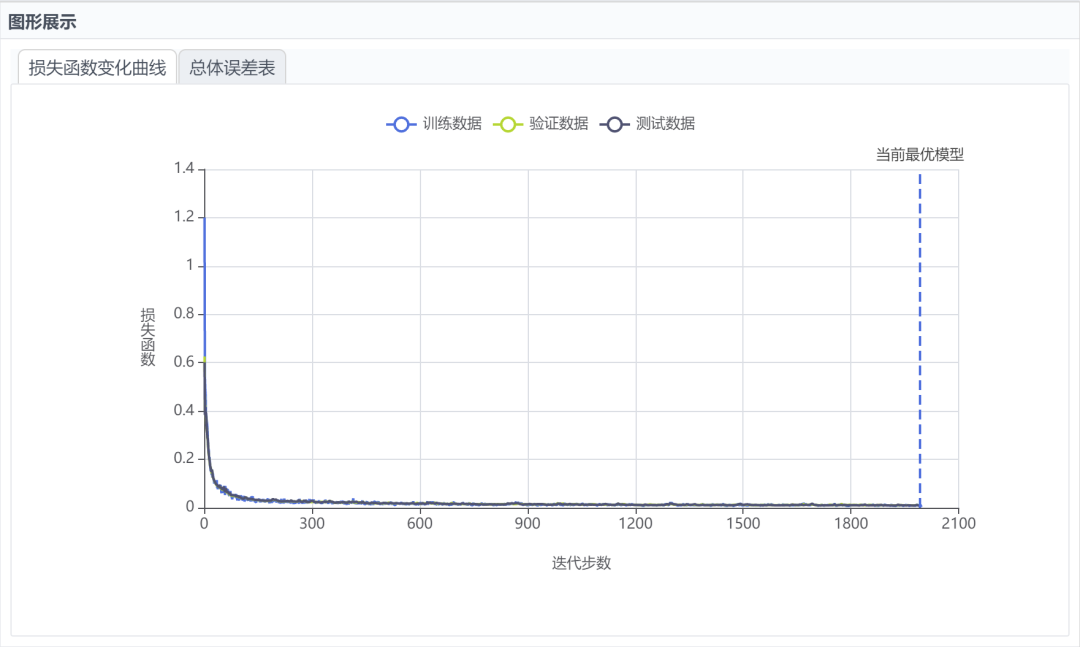

图5 损失函数变化曲线示意图

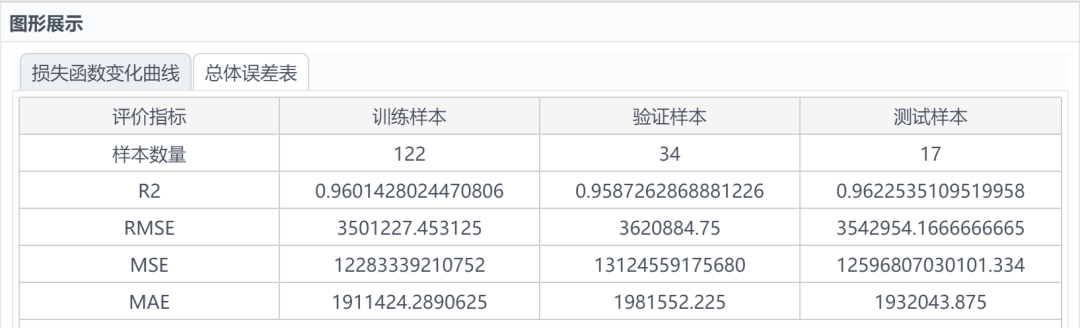

图6 总体误差

模型精度验证达到可接受范围后，可直接保存备用如图7，支持全新自定义几何模型导入，真正实现变几何场景的通用化预测。本案例导入全新中心承力筒几何模型，软件可快速输出对应的力学响应结果，可视化云图如图8所示。

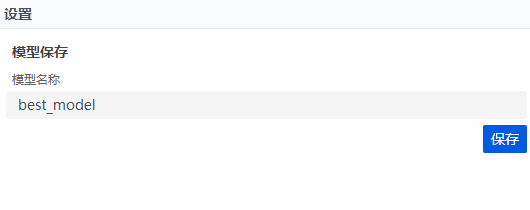

图7 模型保存界面

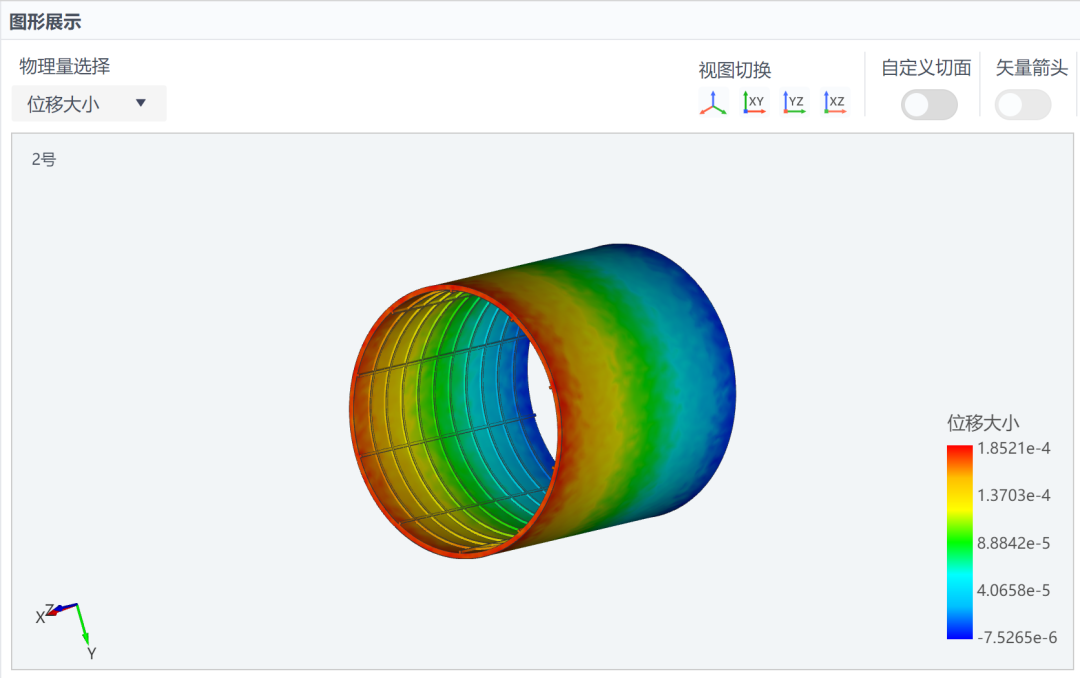

图8 新几何预测结果云图

同时，Smart‑SIM可将训练完成的模型导出独立EXE程序如图9所示，导出的EXE程序可脱离软件平台，通过命令行调用预测，满足工程自动化批量计算需求。程序最终自动输出VTU格式结果文件，可通过新建工程作为样本导入查看，也可借助第三方可视化工具对结果进行查看，效果如图10所示，在几何相同的情况下，与软件中图8的预测结果一致。

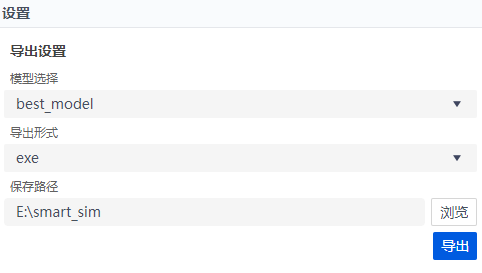

图9 模型导出

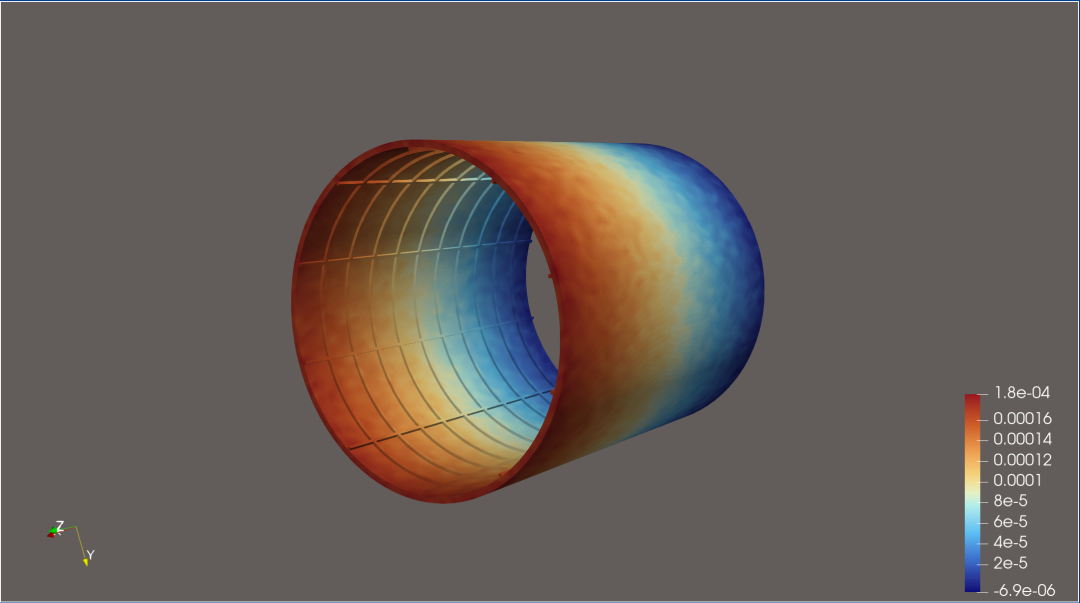

图10 第三方后处理软件查看结果云图

该中心承力筒力学性能智能预测案例，落地价值清晰，精准解决行业核心痛点：

1.变几何构型的批量仿真难题，改善传统仿真迭代繁琐、校核周期过长问题，大幅提速中心承力筒结构研发迭代；

2.仿真效率实现超百倍提升，同时精度在可接受范围，兼顾高效性与可靠性；

3.模型泛化能力强，可复用性高，可迁移应用于同类航天筒体结构的力学预测场景。
