【预测性维护·压缩机专栏】NO.3 喘振——离心压缩机的“哮喘病”

流程工业智能运维

2月前浏览776

前两期我们聊了润滑失效和转子不平衡。一个占故障总数的60%，一个是最容易被误诊的振动问题。

这一期，我们来聊离心压缩机最怕的一种故障——喘振。

有人说喘振是压缩机的“哮喘病”，发作时机器剧烈抖动、发出低沉的吼叫、出口压力忽高忽低。轻则停机，重则叶轮报废、转子损坏。

关键是：喘振不是突然发生的。 有征兆、能预警、可避免。

今天就把喘振这件事聊透。

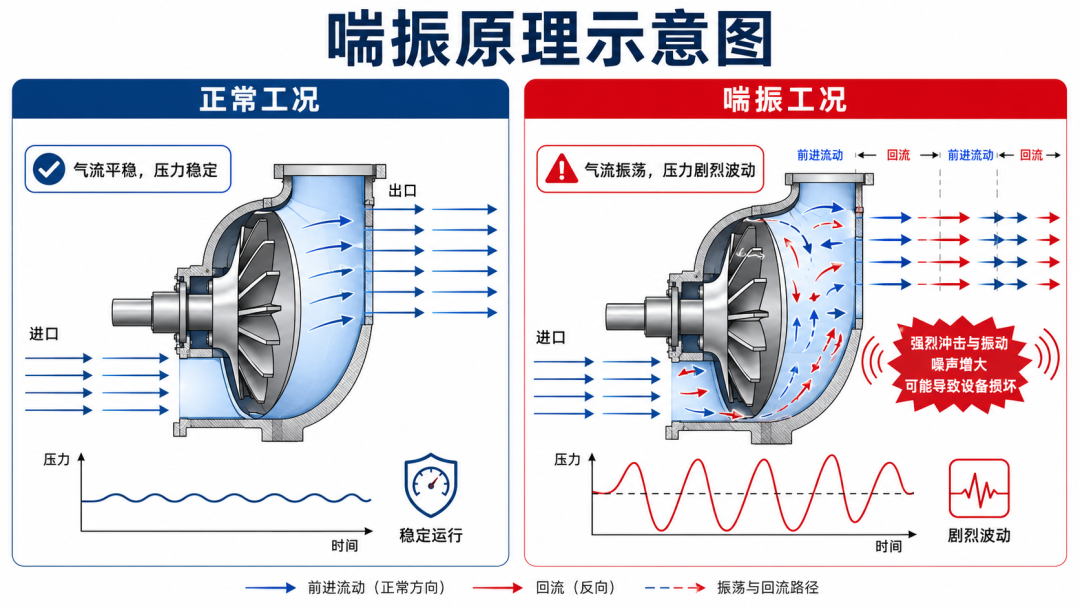

一、喘振到底是什么？

先给个直白的定义。

压缩机正常工作时，气体被叶轮加速、通过扩压器减速升压，平稳地往下游送。但当流量小到一定程度，气体“推不动”了——叶轮出口的气体开始倒流，压力瞬间掉下来，然后下游的高压气体又反冲回来，叶轮重新把气体推出去，然后又倒流……

就这么来回折腾，像一个人喘不上气、拼命呼吸的样子。

喘振的本质，是压缩机在低流量工况下进入气动不稳定区，压缩机产生的压头不足以稳定克服系统背压，导致流量、压力发生低频、大幅度的周期性波动，严重时会出现瞬时回流

专业一点说：压缩机的工作点进入了“喘振区”。

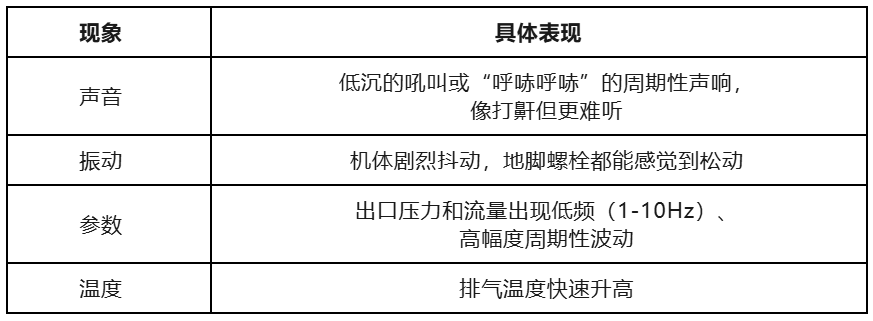

二、喘振来了，现场是什么样？

不用看仪表，喘振发生时，站在机器旁边就能感觉到：

真实案例：某炼化厂催化主风机，操作员调整入口导叶时关得太快，流量骤降。几秒钟后，整个厂房开始“嗡嗡”震，声音像一头牛在吼。操作员赶紧打开防喘振阀，折腾了快一分钟才稳住。

后来拆检发现，叶轮入口边缘已经有轻微的点蚀。如果再喘几次，叶轮就得报废。

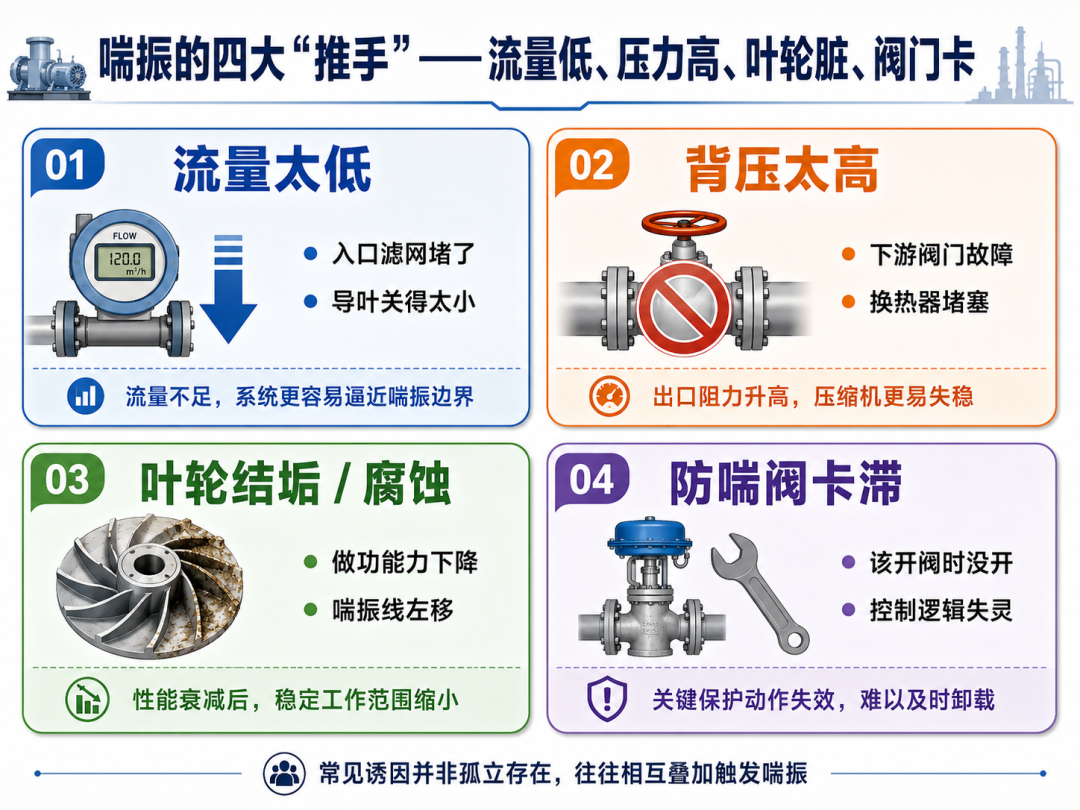

三、喘振是怎么“逼”出来的？

喘振是“人祸”居多。以下几种情况最常见：

1. 流量太低

这是最常见的原因。入口滤网堵了、导叶关得太小、下游阀门关小了，都会导致流量低于喘振临界值。

2. 系统背压太高

下游管网阻力突然增大（比如某个阀门故障、换热器堵了），压缩机“推不动”了，也会喘。

3. 进气条件恶化

夏天进气温度高、空气密度低，或者入口压力偏低，压缩机的特性曲线会偏移，喘振线往右移。

4. 叶轮流道结垢或腐蚀

叶轮上结了垢或者被腐蚀，叶轮的做功能力下降，特性曲线往左下方移动，喘振线也跟着变。

5. 防喘振控制系统故障

防喘阀卡滞、仪表信号不准、控制逻辑有问题——该开阀的时候没开，喘振就来了。

总结：流量低、压力高、叶轮脏、阀门卡——喘振的四大“推手”。

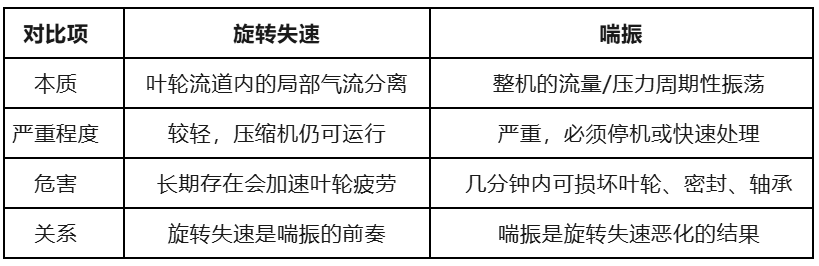

四、喘振和旋转失速：别搞混了

这两个词经常被混着用，但其实是两回事。

记忆口诀：失速是“局部堵”，喘振是“全身抖”。失速不一定喘，但喘之前一定有过失速。

五、防喘振线：压缩机的“红线”

每台离心压缩机出厂时，厂家会给定一条喘振线——流量-压力曲线上的一个边界。左边是喘振区，右边是正常工作区。

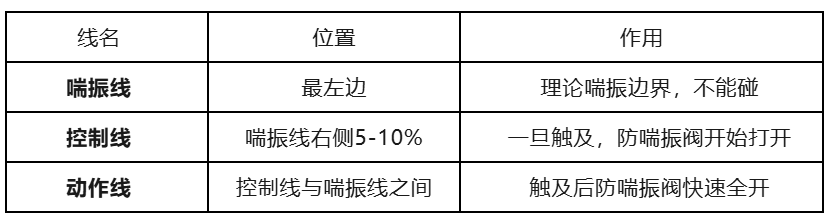

实际操作中，防喘振系统会设置三条线：

现场实践：很多老厂把防喘振线当成“摆设”，报警响了也不当回事。等到真的喘了，才想起来“哦，那个表不是坏了吗？”

六、智能运维能提前发现喘振吗？

能。喘振不是突然发生的，它在正式“发作”之前，会有几个小时甚至几天的早期信号。

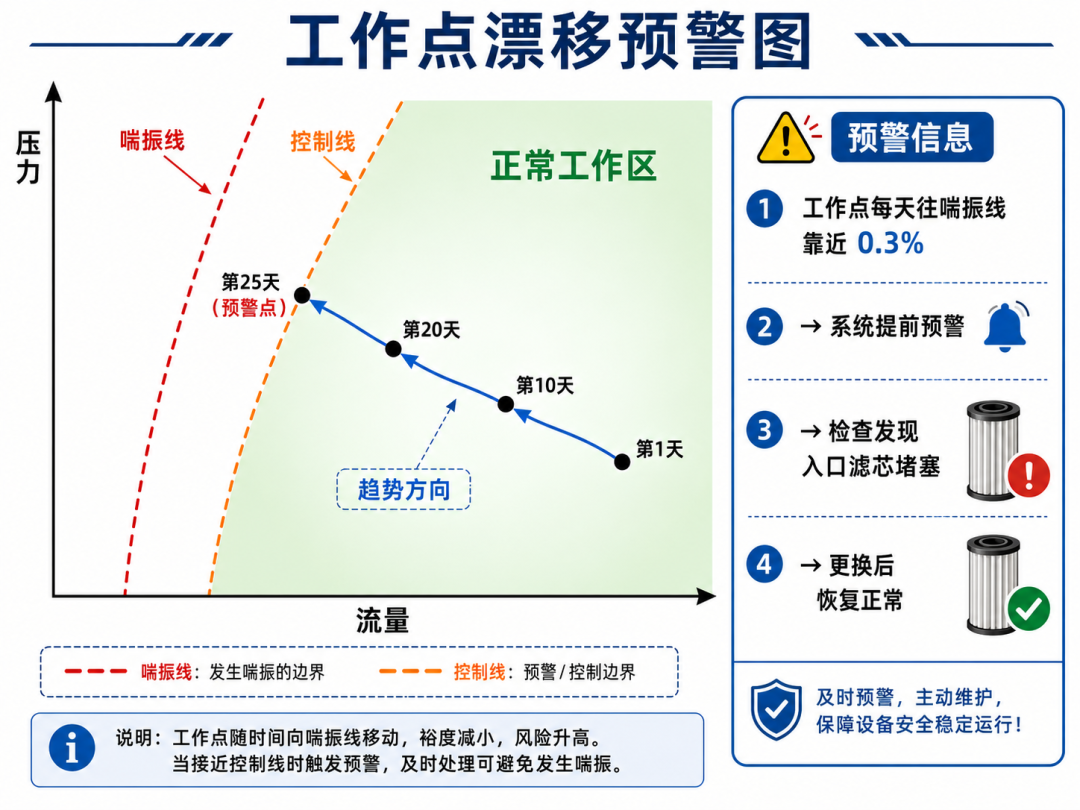

1. 工作点漂移监测

实时把压缩机的运行点（流量、压力）画在特性曲线上。如果发现工作点持续向喘振线靠近——比如每天往左移动0.5%——系统提前预警：“防喘振裕度在缩小，建议检查入口滤网或下游阻力。”

2. 流量波动异常

喘振前，流量不是突然掉下去的，而是开始出现小幅波动。如果系统检测到流量信号的波动幅值突然增大（比如从±1%变成±3%），这也是一个早期信号。

3. 振动频谱变化

喘振前，振动频谱中会出现低频成分（1-10Hz）。正常运行时这些低频能量几乎为零，一旦出现，说明气流已经开始不稳定。

真实案例：某石化厂乙烯装置的裂解气压缩机，智能监测系统连续三天发现工作点每天往喘振线靠近约0.3%。系统给出预警“建议检查一段入口过滤器压差”。现场一看，压差已经比正常值高了8kPa。更换滤芯后，工作点恢复到正常位置。避免了一次喘振停机。

七、小结｜喘振能防住吗？能。

喘振是离心压缩机最危险的故障之一，但它不是“突发意外”，是有迹可循的。

四条防线：

防喘振线不是摆设——设置好控制线和动作线，该开阀就开阀
入口滤芯定期换——压差高了就是信号
工作点天天看——发现往喘振线靠拢，赶紧查原因
低频振动要警惕——1-10Hz的能量出现，气流已经不稳了

下一期，我们来聊密封失效。压缩机漏了不是小事，特别是氢气、硫化氢这些介质——漏了就是大事。

欢迎持续关注。
