基于网格相位模型的环形光设计与仿真

2月前浏览794
本文将介绍一种基于衍射光学元件的环形光源设计方法,旨在解决光学干涉检测中由高空间相干性引起的“牛顿环”噪声问题。研究通过理论建模、相位计算与仿真验证,实现了半径可控、强度均匀的环形光输出,并开发了配套的MATLAB GUI工具,大幅提升设计效率。

一、研究背景:为什么需要环形光源?

在光学干涉测量中,高相干性的激光光源(如氦氖激光器)容易在光学元件表面缺陷(如灰尘、划痕)处产生散射,形成“牛顿环”等相干噪声,严重影响测量精度与图像质量。
传统方法通过光阑滤除杂散光,效果有限。环形光源通过扩大光源有效面积、降低空间相干性,可显著抑制此类噪声,已在高精度干涉仪(如ZYGO Verifire系列)中得到成功应用。

二、设计思路与方法

1. 光学系统建模

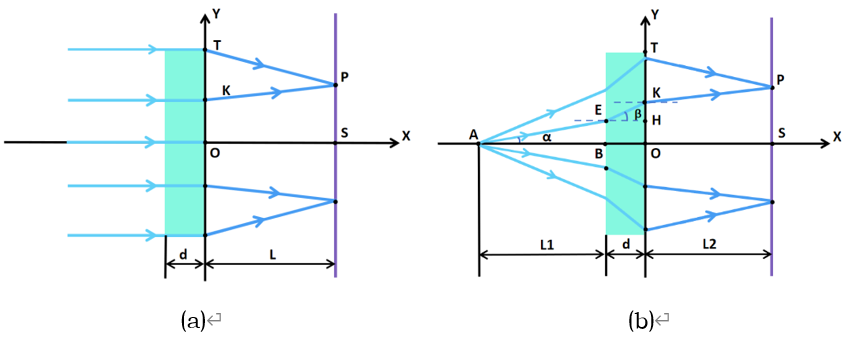

基于几何光线追迹,建立平面波与球面波入射的光学模型,推导衍射面相位分布函数。核心思想是:通过衍射面对波前进行相位调制,使出射光在像面上汇聚为指定半径的环形分布。

2. 相位计算与拟合挑战

衍射面相位分布计算,计算公式推导过程(1.1)-(1.10)。
a.平面波入射
设各点坐标分别为
                          (1.1)
                                      (1.2)
                         (1.3)
b.球面波入射
设各点坐标为
在 中
                                           (1.4)
 中
                                                            (1.5)
由折射定律可得
                                     (1.6)
                        (1.7)
                      (1.8)
                                                          (1.9)
                           (1.10)
衍射面的相位函数在中心区域存在奇点,传统多项式面型(如ZEMAX中的Binary1-4、Zernike面型)难以准确拟合。
解决方案:采用ZEMAX中的网格相位面型(Grid Phase),通过200×200的离散栅格直接映射相位数据,实现高精度拟合。

3. 微纳结构参数设计

二元光学器件的掩膜设计主要有三个过程,首先是求出相位分布函数,接下来对相位函数进行相位压缩和量化,最后将得到的数据进行转化输出。
根据标量衍射理论分析可知,无吸收且易于加工的纯相位型二元光学器件具有较高的衍射效率。在本章已经计算出了相位分布函数,接下来针对二台阶数衍射元件,进行相位压缩和量化。
二元光学器件引入的光程差分布,会如图3所示,被压缩到内,对于经典的二元光学器件,m=1。
为了能够实际进行加工,需要计算表1中的参数。
表1 微纳结构参数

参数名称

含义

刻蚀深度

相位延迟所对应的实际材料高度变化。

衍射级次

用于计算效率的阶次(通常使用第一级衍射)。

衍射效率

各阶衍射光功率分布,决定设计利用率。

占宽比

在二级结构中,高低台阶的比例

最小线宽

加工时能实现的最小 feature size,限制相位分布精度。

3.3.1刻蚀深度的计算

对于相位型光学元件,某一波长下相位延迟φ和材料刻蚀深度d的关系为:
                                                              (1.11)
当入射波长为555 nm,材料选择BK7,折射率=1.5168时,对于二台阶结构,只需设置φ=π,即半波相位延迟即可达到相位反转,有以下计算结果。
                                             (1.12)
故其刻蚀深度为一个波长左右时,对应的衍射效率最高

3.3.2二台阶结构提取(相位二值化)

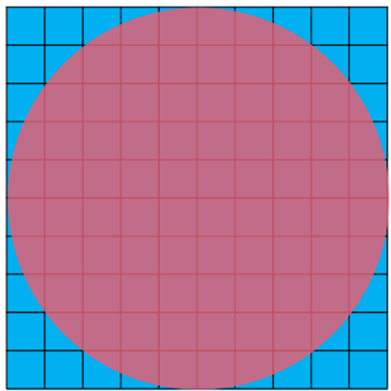

若要将连续的相位函数转化为二值化的结构,可以编写如下的MATLAB代码,phase_binary = phase_matrix > pi, 超过π为1,低于π为0。从而可以得到一个只有0/1的位图(掩膜),代表低/高台阶区域

3.3.3占宽比计算

通过编写MATLAB程序,从二值化后的结构中直接计算,语句如下。
duty_ratio = sum(phase_binary(:)) / numel(phase_binary),高台阶所占比例占宽比将会控制mask版图的“黑白”面积比例,影响曝光剂量与结构形成[28]。通过对二值化的阈值进行扫描,找到最大的占宽比为50.03%。

3.3.4衍射效率计算

对于二台阶相位型光学元件,傅里叶级数展开中,二台阶相位的衍射效率主峰在m=±1,尝试用1级。可通过傅里叶变换来估计其衍射效率。也可在ZEMAX中分析工具直接查看衍射阶次能量分布。当占宽比为50.03%时,对应的衍射效率为40.53%,如图4所示。

3.3.5最小线宽计算

最小线宽由相位函数的局部梯度决定,通过相位梯度确定相邻环间距Δr,其最小值即为理论最小线宽。具体步骤分四步:1.确定相位函数2.计算相位梯度3.找到最大梯度位置4.计算相邻环间距5.确定最小线宽,见表2。
表2 最小线宽计算

步骤

公式

相位梯度

最大梯度位置

r = R(元件边缘)

最小线宽


三、仿真平台与流程

1. MATLAB GUI 程序

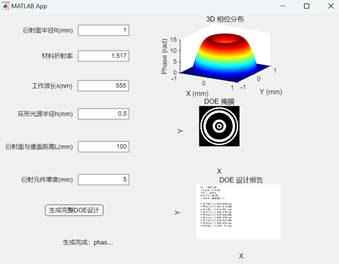

开发了集成化设计工具,支持参数输入、相位计算、数据导出与加工图纸生成,极大提升设计效率。


2. ZEMAX 仿真验证

将生成的.dat相位文件导入ZEMAX,在Grid Phase面型中加载,完成光路仿真与结果分析。

四、仿真结果与参数

1. 平面波入射 · 环形光半径0.2 mm

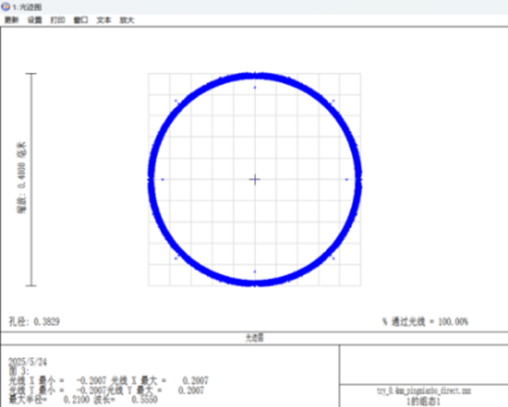

在MATLAB中生成.DAT文件,并将其导入栅格相位面型的附加相位数据中,设置好光学系统各参数,如图6所示。

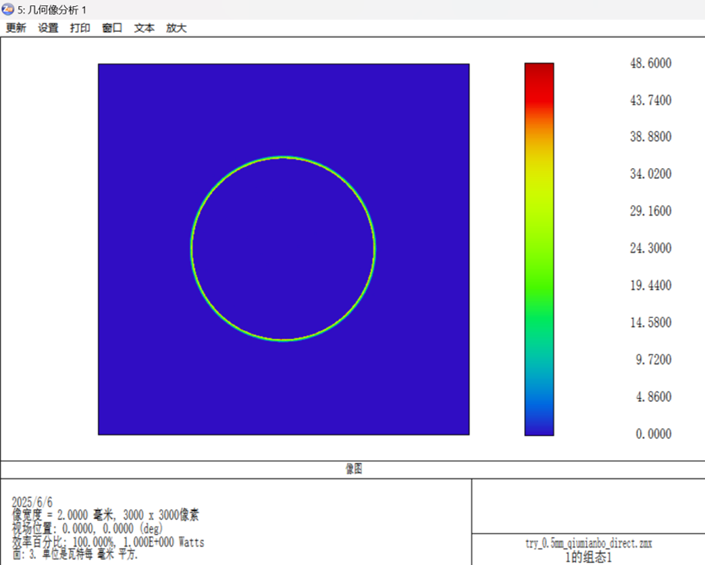

经过ZEMAX模拟后,在像面生成了半径为0.2mm的环形光,光线通过率为100%,如图7所示。

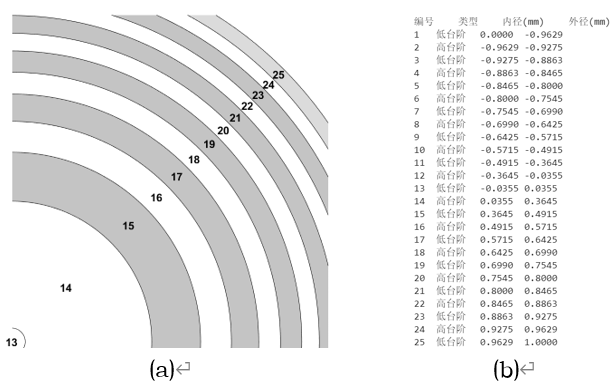

用于加工的衍射面掩膜图纸以及环带数据如图8所示。
如表3所示,当入射波长为555nm,衍射级次为1级时,经过阈值扫描,以1.2π为界,占宽比为49.99%,衍射效率为40.53%,刻蚀深度为537nm,最大相位梯度90.57 rad/mm,最小线宽0.069mm。
表3 设计报告

项目

参量

项目

参量

波长

555 nm

元件尺寸(直径)

Φ=2.00 mm

最佳阈值

3.2798 rad1.04π

刻蚀深度

537.0 nm

占宽比

49.99%

材料

BK7

理论 ±1  阶效率

40.53%

最小线宽

0.069 mm

3. 光强均匀性分析

通过ZEMAX几何图像分析功能,可观察环形光在X/Y截面上的强度分布,整体均匀性良好,符合干涉检测需求。

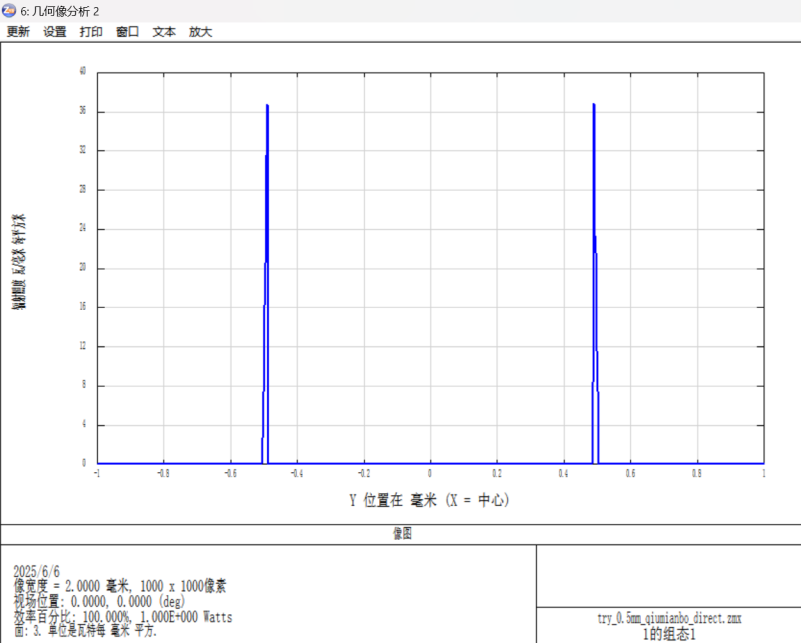

当观察X/Y截面的强度分布图时,发现,呈下图11,在环形上强度分布为“针尖状”,中间区域最大,由于输出的环形光,光线宽度约为0.02 mm,所以对应着这种强度分布,整体环上强度分布均匀,符合设计要求。
