夏克-哈特曼波前传感器:现代光学的精密“探针”

8月前浏览1140

在先进光学系统的研发和应用中,有一类仪器如同一位敏锐的诊断医生,能够精准捕捉并量化光线传播过程中产生的微小“畸变”或“缺陷”,它就是夏克-哈特曼波前传感器。不同于直接成像的相机,它专注于解析光波的波前这一物理本质,其测量结果直接决定了自适应光学系统的校正精度、高端光学产品的质量,以及前沿科学实验的可靠性。

夏克-哈特曼波前传感器

、从原理到部件:如何测量光的平坦度

理解夏克-哈特曼传感器的关键在于理解它如何将复杂的整体波前分析转化为大量简单的局部测量。

它的核心工作原理基于几何光学中的光斑偏移追踪法。当一束携带波前畸变信息的光入射到传感器时,首先会经过一个关键部件——微透镜阵列。这个阵列由数万甚至数十万个口径微小(通常直径在几十到几百微米)的透镜规整排列而成。阵列中的每一个微透镜,都会将入射光束中对应孔径范围内的那部分子波前独立地会聚到后端的高灵敏度图像传感器(如CCDCMOS)上,形成一个对应的焦点光斑。

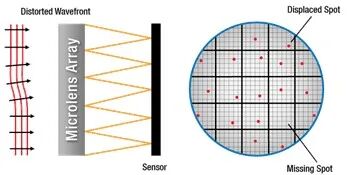

夏克哈特曼测量原理

如果入射光是一个完美的平面波(即无畸变),那么所有子孔径形成的光斑将整齐地排列在一个标准的理想网格位置上。然而,当波前存在局部倾斜或起伏时,每个子波前的传播方向便会发生微小的偏折。这种偏折直接导致其聚焦光斑在焦平面上的位置,相对于理想参考位置产生横向位移。传感器通过精密算法(通常采用质心算法或匹配滤波算法)实时检测出每个光斑在XY方向的位移量(Δx, Δy)。这一位移量,在数学上正比于该子孔径区域内波前相位的局部一阶导数(即波前斜率)。

最终,系统通过整合所有子孔径测量到的斜率数据,利用波前重构算法(如经典的Southwell区域法或基于泽尼克多项式的模式法),即可重建出完整的二维波前相位分布图,直观展示出光波经过被测对象后的畸变全貌。整个过程可以在毫秒甚至微秒量级内完成,实现了波前畸变的实时、定量、全场测量。

二、核心性能指标与技术挑战

评价一台夏克-哈特曼传感器的性能,主要看以下几个关键指标:

1. 空间分辨率:取决于微透镜阵列的子孔径数目和排列方式。子孔径越多,对波前的采样越精细,越能反映高频畸变细节。

2. 动态范围:指传感器能够测量的最大 波前斜率或相位变化范围。这与微透镜的焦距(f数)和探测器的像素规模有关。高动态范围与高空间分辨率往往存在设计矛盾。

3. 测量精度与灵敏度:即能够分辨的最小波前变化,可达到纳米量级。这受限于探测器的噪声、光学装调精度以及算法的稳定性。

4. 时间带宽:由探测器的帧率和处理算法的速度共同决定,决定了系统跟踪动态波前变化(如大气湍流)的能力。

当前的技术挑战主要在于扩展动态范围的同时保持高分辨率,以及处理弱光信号(如天文导星)时的信噪比问题。业内解决方案包括采用可编程液晶空间光调制器动态调整子孔径有效焦距,或开发更先进的亚像素光斑定位算法。

三、实际应用

凭借其非干涉、光路简单、实时性强的优点,夏克-哈特曼传感器已成为多个高技术领域的标准诊断工具。

1. 自适应光学系统

这是其最成功的应用领域。在大型地基天文望远镜(如中国的LAMOST、美国的Keck望远镜)中,传感器实时探测由大气湍流造成的星象波前畸变,并将数据反馈给变形镜,驱动其表面进行每秒数百至上千次的形状校正,从而有效克服大气抖动,使望远镜的分辨率逼近理论衍射极限。在惯性约束核聚变装置(如美国国家点火装置NIF)中,它被用于校正高能激光束路中的像差,确保能量精准聚焦于靶丸。

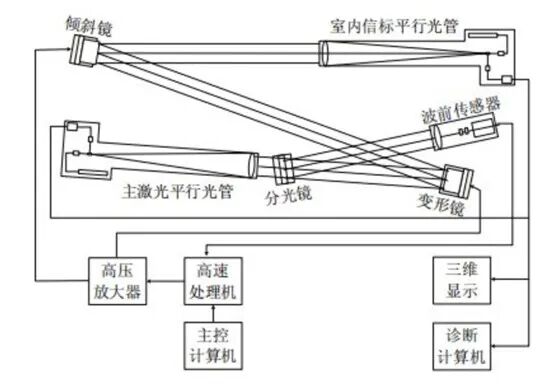

共轭式自适应光学系统结构示意图

2. 精密光学计量

在光学加工与系统集成中,该传感器是检测光学元件面形、光学系统像差的利器。相较于干涉仪,它对环境振动和气流扰动不敏感,更适合在线检测与装调。例如,在极紫外光刻机物镜的集成调试中,就需要使用专门设计的夏克-哈特曼传感器来精确标定和校准复杂多反射镜系统的波前误差。

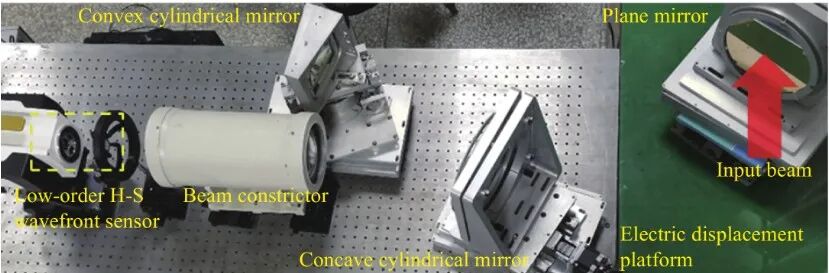

夏克-哈特曼传感法检测自由曲面光路图

3. 眼科医学诊断

在眼科,它以波前像差仪的形式出现。通过分析从人眼视网膜反射出来的光波前,可以绘制出包含近视、散光等低阶像差以及球差、彗差等高阶像差的个性化眼睛光学地图。这张地图是实施个性化准分子激光手术(波前引导LASIK) 和定制高端人工晶体(如多焦点、EDOF晶体) 的根本依据,旨在追求超越常规矫正的超视力视觉质量。

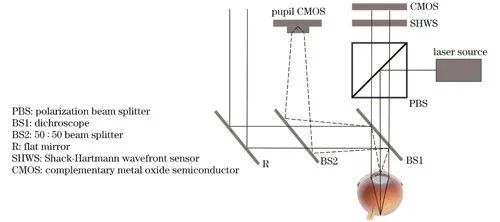

屈光测量系统光路原理图

4. 激光光束诊断与质量控制

对于高功率激光器、光纤激光器等,传感器用于直接测量输出激光的波前质量,评估其光束质量因子M²、聚焦特性等,是优化激光器设计、确保加工或医疗应用效果的关键环节。

哈特曼波前传感器测试系统

四、前沿发展与展望

夏克-哈特曼技术本身也在不断演进。一方面,硬件上正与超表面光学结合,利用纳米结构实现更轻薄、功能集成度更高的新型波前传感方案。另一方面,与人工智能的结合正在兴起,利用深度学习算法直接从光斑阵列图像中快速、鲁棒地反演波前或预测光学系统状态,为复杂动态环境下的波前感知开辟了新途径。

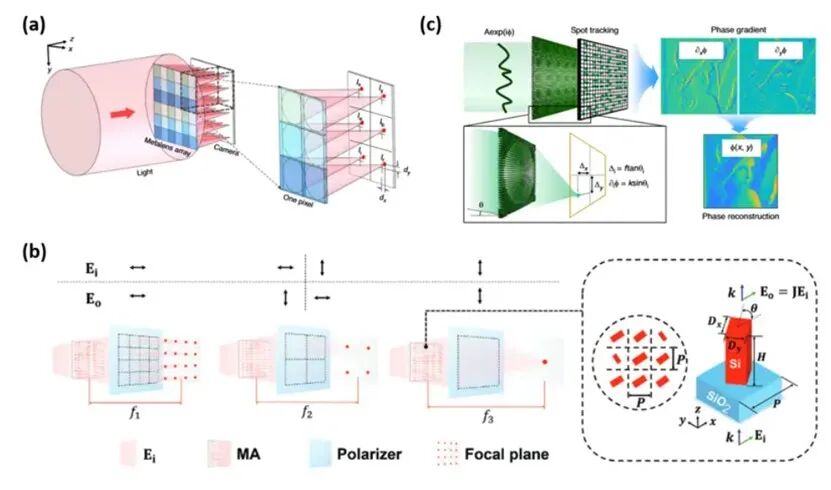

基于超表面的Shack-Hartmann波前传感器

此外,其原理也被拓展至更前沿的科学探索中。例如,中国科学技术大学的研究团队曾创新性地将其应用于量子光学领域,实现了对光子纠缠态空间波函数的测量,展现了这一经典技术在量子信息科学中的新生命力。

五、结语

从实验室的精密测量到探索宇宙的巨型望远镜,从改善人类视力的手术台到制造尖端芯片的光刻机,夏克-哈特曼波前传感器作为连接光学现象与定量数据的桥梁,始终在幕后发挥着至关重要的作用。它不仅是工程师解决实际光学问题的眼睛,更是科学家探索光与物质相互作用的精密探针。随着光学技术不断向更精密、更复杂、更动态的方向发展,对波前传感技术的要求也将水涨船高,持续推动着这一领域向着更高速度、更高精度、更强适应性的未来迈进。


免责声明:

本文旨在对夏克-哈特曼波前传感器的原理、应用及发展进行非商业性的技术介绍与行业科普。文章内容综合了公开的技术资料、学术文献及行业实践信息,仅供交流与参考之用。

文中所述的具体技术参数、性能指标及实施效果,可能因不同厂商的产品设计、应用场景和测试条件而异,读者在实际科研、工程或商业决策中,应以相关设备官方技术文档和实测数据为准。

本文尽力确保内容的准确性,但作者及发布方不对其完整性、时效性或是否适用于特定用途作出任何明示或默示的保证。任何基于本文内容所采取的行动及由此产生的后果,均需由读者自行承担。文中如涉及任何第三方商标、技术或数据,其所有权均归各自权利人所有,本文引用仅为说明之目的,不构成任何授权或关联。


来源:旋算仿真工作室
