各向异性NMC颗粒脱锂浓度、应力与晶界损伤有限元模拟

4月前浏览1180

文献【Shaofeng Li, Zhisen Jiang, Jiaxiu Han,et al. Mutual modulation between surface chemistry and bulk microstructure within secondary particles of nickel-rich layered oxides. Nature Communications, 2020, 11: 4433】通过将软X射线纳米探针(表面Ni价态表征,~5 nm探测深度)与硬X射线全视场透射显微镜(体相三维微结构重构,~30 nm分辨率)相结合,在单个NMC811颗粒上实现了表面化学与体相微结构的关联表征。

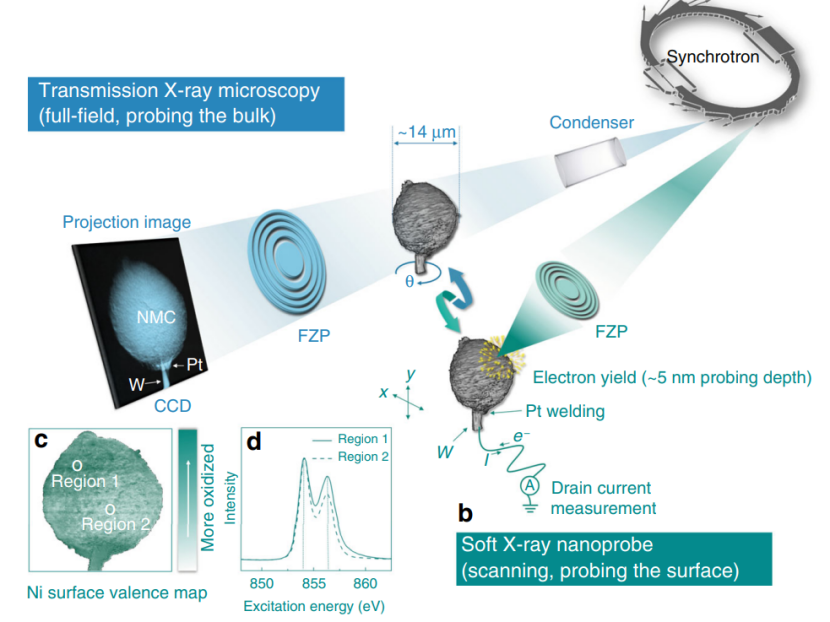

图1 成像装置与原理示意图:TXM全视场成像(探测体相)与软X射线纳米探针扫描(探测表面,~5 nm深度)

同时,文献还建立了二维模型模拟NMC颗粒脱锂过程中Li浓度、应力和晶间断裂损伤的协同演化过程。

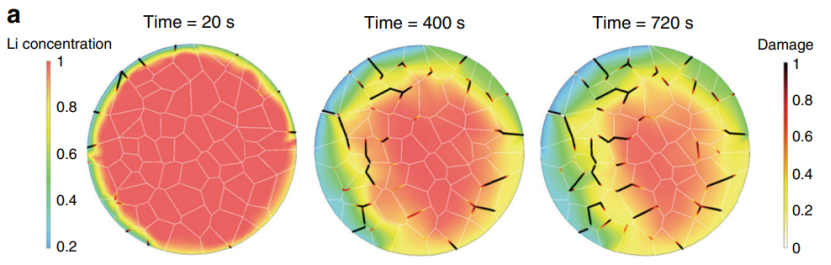

 图2 有限元模拟锂浓度分布与晶界损伤在20 s、400 s、720 s的演化

文献模拟结果动画展示

文献中具体的模拟方法为:将NMC 二次颗粒简化为一个圆,内部采用 Voronoi方法生成大量随机尺寸和取向的多边形一次颗粒,以模拟真实多晶 NMC 的微观结构。采用各向异性的 Fick 定律模拟锂的扩散过程,设定ab 面层内扩散系数 是 c 轴方向的10 倍。初始 Li 浓度设为 NMC 的最大浓度 Cmax(对应完全锂化态)。

为模拟颗粒表面不同区域与电解液/导电网络接触程度的差异,在颗粒表面施加非均匀的恒定浓度边界条件:将颗粒表面划分为四个象限,各象限分别固定为:0.2Cmax、0.3Cmax、0.5Cmax、0.8Cmax。这种设置是对颗粒表面电化学条件不均匀性的简化模拟,例如部分颗粒表面被粘结剂覆盖、或与导电碳接触不好,导致局部脱锂速率不同。

采用线弹性材料本构模型计算弹性和脱锂诱导应变过程。力学边界条件设定为:颗粒中心施加零位移约束;颗粒外表面为自由边界。

采用内聚力模型(Cohesive Zone Model, CZM) 模拟晶界处的裂纹萌生与扩展。定义损伤函数 d :d=0为弹性响应阶段,界面完好;d=1为应变能释放率超过断裂能,界面完全失效(开裂);0<d<1 是线性插值的过渡损伤状态。

参照本文的模拟方法,模拟设置和原始文献不完全一致。本人采用COMSOL软件复现了文献中的脱锂浓度、应力、晶界损伤的有限元模型。首先展示模拟结果:

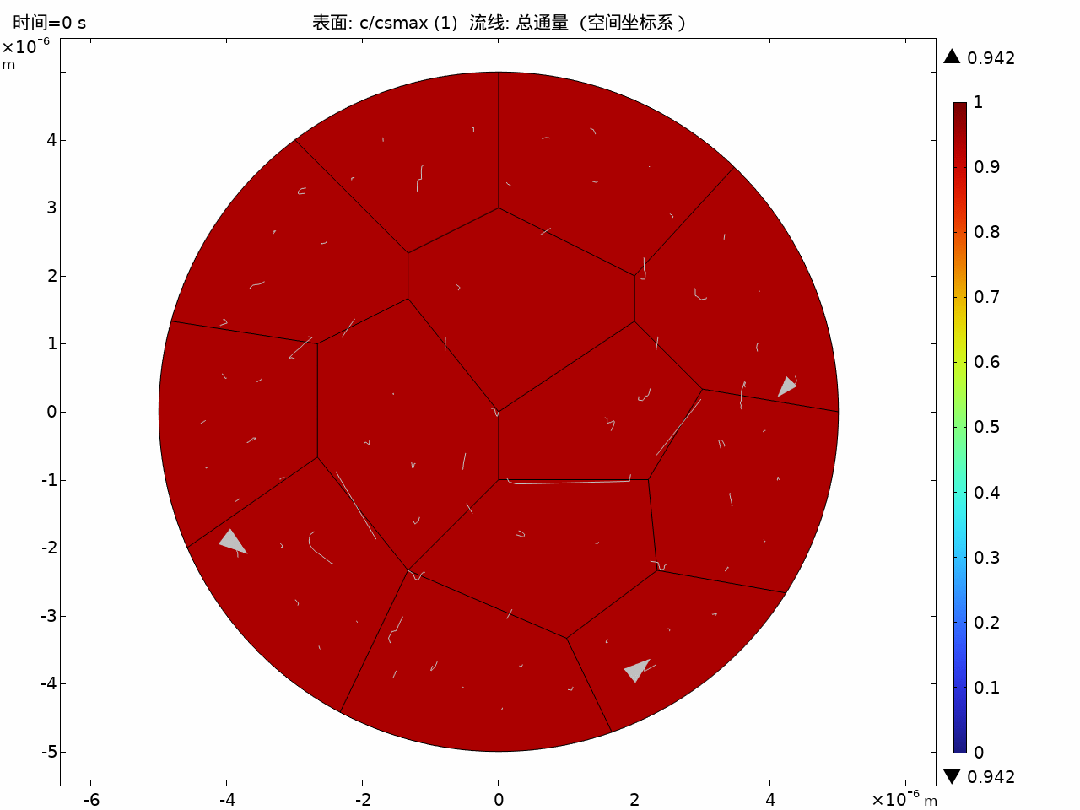

本人模拟结果动画展示:锂浓度cs/csmax,扩散系数各向异性不考虑各晶向力学异性

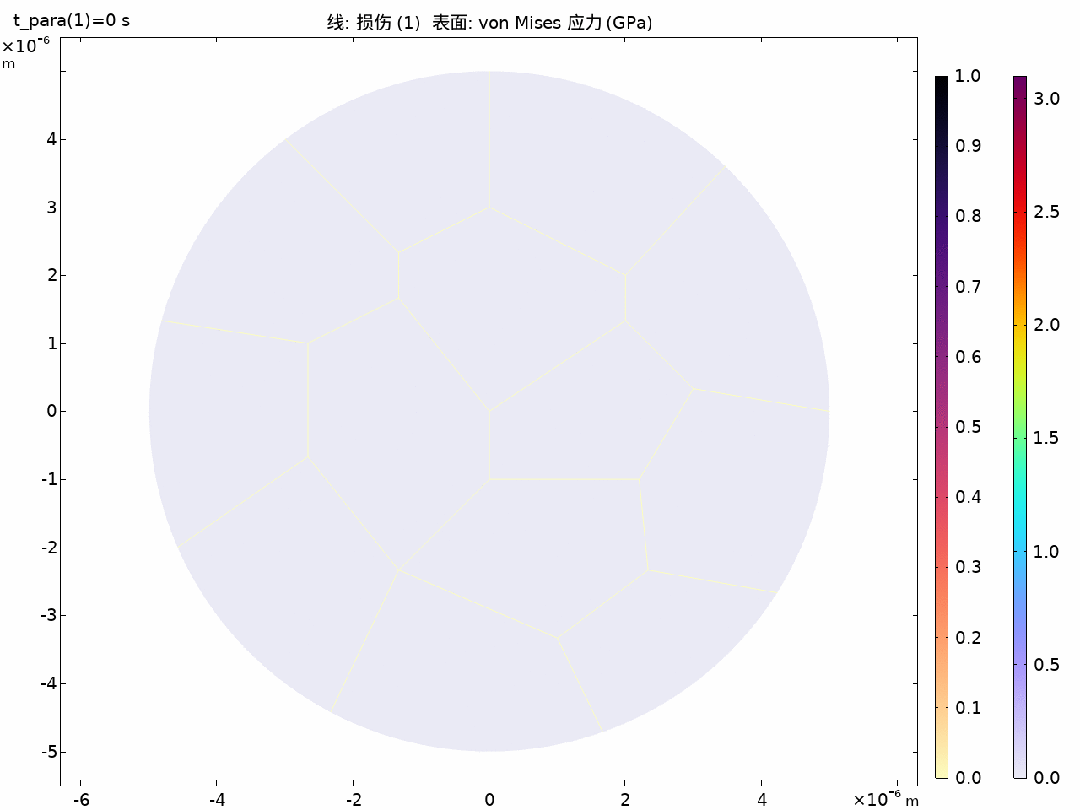

本人模拟结果动画展示:应力和晶界损伤,扩散系数各向异性不考虑各晶向力学异性

本人模型中,以整个颗粒的容量为基准,颗粒表面以一定倍率的电流发生脱锂反应,模型考虑了颗粒表面电化学反应速率不均匀的现象;表面不断脱锂,颗粒内部的锂根据菲克定律向表面扩散,颗粒内的一次晶粒具有不同的取向,模型考虑了锂扩散的各向异性,ab方向层内扩散系数比层间c轴方向扩散更大。

通过COMSOL中插层应变模型模拟颗粒脱离过程中的应变,由于锂浓度不均匀产生不均匀应力。考虑弹性应变和脱锂本征应变,考虑各晶向不同的弹性模量。采用内聚力模型模拟晶界处的损伤。

下面是该模型详细的建模过程,如果感兴趣可继续付费阅读(可提供模型comsol源文件)。如果不想付费阅读可退出,或者也可以根据文献的模拟方法来自己建模。

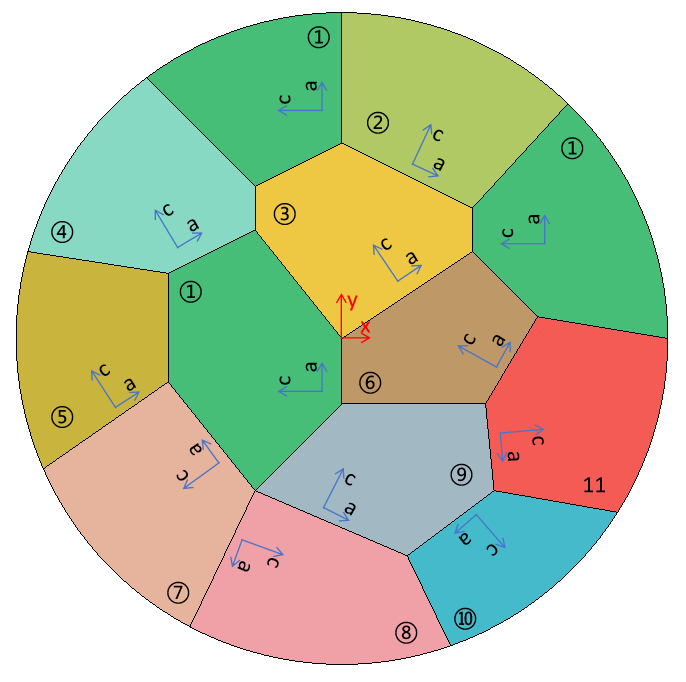

第一步,采用Voronoi算法生成圆形颗粒内的多边形一次颗粒。我采用在线工具(websvg.github.io/voronoi/)生成了初步的几何模型,半径5μm的圆形颗粒内包含13个多边形一次颗粒。然后,自己设置了如图所示的各个晶粒的晶向,二维几何中晶向轴分别为a和c,a轴表示层内方向,c轴层间方向。后面的扩散系数和弹性模量各向异性根据此晶向来设定。

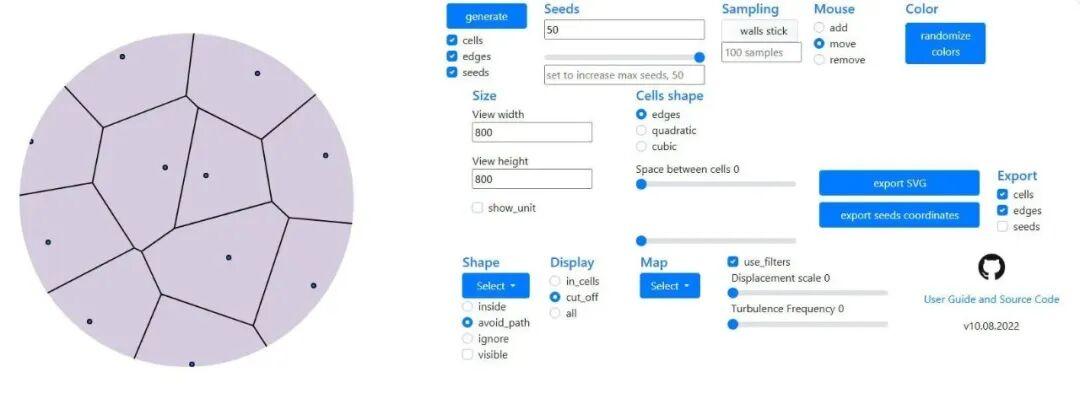

Voronoi生成在线工具界面

NMC圆形颗粒及晶粒的晶向
