让 LAMMPS 读懂 PFC 的命令和 FISH

1. 为什么要在 LAMMPS 上跑 PFC 脚本

PFC 是离散元的行业标准，脚本资产厚，用户多。但它不开源、并行效率一般、大规模算例吃力。

LAMMPS 反过来：开源、并行是强项、颗粒接触的底层设施齐全。问题是它的输入语言和我们习惯的那套根本不是一回事。

所以目标不是"把 PFC 脚本翻译成 LAMMPS"，那是把负担推给用户。目标是：用户手里的 PFC 脚本一行不改，直接在 LAMMPS 上跑出可比的结果。

判据就两条：脚本原样能跑；关键量在同一量级。不追求逐位一致——两边求解器不同、接触模型实现不同，要求数字相等是把目标定错了。

2. 为了这件事，我们到底做了什么

先说规模：仓库里有一份 Code/开发日志.md，44 条可独立验收的记录，基本集中在一天之内——十几个 agent 并行推进，做完一件事就写一行、随代码一起提交。

下面按主线说。

2.1 一、把 PFC 的命令词汇搬进来

这一块最大。每个命令族都是"PFC 有、LAMMPS 没有"的东西：

接触体系整个换成了 PFC 的口径：ContactModel 基类 + linear / null 模型 + pair_style contact，不再是 LAMMPS 原来那种"函数指针拼积木"的写法。

2.2 二、把 FISH 这门语言做出来

单独建了一个 Code/Fish/ 模块：Fish 类本体 + fish / command 命令块 + fix fish/halt。

• 语法：@var = expr、def ... end（Itasca 原来的 fish define 也认）、[公式]、command ... endcommand、完整控制流
• 数据类型：VEC / LIST / MAP / PTR（球指针就是 atom tag）
• 函数族：ball.* 60 个、wall.*、contact.*、fracture.*、measure.*
• 通用库：math.* 补全、string.*、file.*、mech.*（含 mech.timestep、domain.min/max.*）、数组、loop for / loop foreach、map() 构造

这一块的验收口径只有一条：把 Itasca 原版脚本原样丢进去能跑。所以同一个语义有两三种写法时，全都得认——def name ... end 和 fish define name(...) ... end 就是典型。

2.3 三、存档：全量持久化

db save / db restore 现在覆盖整个模型状态：颗粒、接触、键、墙、fracture、接触材料表、FISH 定义（连函数体一起）、history、table。

这条路修的东西很能说明问题：无半径 atom style 下存取时的段错误、新长出来的数组段不清零导致的非确定性段错误（同一个脚本两次跑出不同结果）、以及存档把 FISH 内建函数也写进去、回读时静默丢弃。

2.4 四、接触变成"元素"

PFC 里接触是有两端身份的对象，LAMMPS 里它只是"两个原子之间算出来的一个数"。这条改动当时看着最不像功能，后来价值才显出来——它是 ratio-average 能算对、存档能记录球-墙接触、contact.* 这族 FISH 能存在的共同前提。

球-墙接触的几何原先在存档里全是占位值，因为墙侧发布的逐原子数据块只有 8 列；扩到 14 列之后，接触的两端都能只靠存档还原：球端查颗粒表，墙端查墙几何表。

2.5 五、维度分隔

LAMMPS_DIM 在编译期出两个独立产物，对齐 PFC2D / PFC3D 两条产品线。顺带把产物名从 pfc* 改成 lmp_2d / lmp_3d / lmp——仓库里不允许出现 pfc 的文件名。

2.6 两条辅助线

性能：恢复 PKG_GRANULAR；接触力循环走多线程（pair_style contact/omp，每线程一份接触模型副本）；墙的力循环也走多线程。这里踩过一个坑：构建选项 PKG_OPENMP=OFF 时，树里那 320 个 /omp 变体从未真正编进二进制——文件都在，只是没进包。

教程：顶层 Example/tutorials/ 收入了 PFC 6.0 的全部 2D 教程——8 个目录、20 个 .p2dat、841 行，逐字节复 制并 md5 核验。

2.7 一条贯穿线：对齐验证挖出来的静默 bug

这是最后、也是最值钱的一段。起因只是"看看 demo/zhijian_shatu 里的脚本还缺哪些能力"，结果一路挖到内核：

• wall servo 发散：增益原本是实测出来的（用上一拍的力响应去除位移），而刚接触时那个力是两笔大数相减的舍入残差，增益直接趋向 1e12，墙以与模型无关的速度被驱动。改成直接读接触刚度就好了——dF/ddisp 本来就是刚度，读得到的东西不必去"测"。
• ratio-average 收敛不了：症状是真的，归因是错的。真根因是存档往返丢了逐球的阻尼系数，整段加压在无阻尼下跑——不平衡力衰减到接触把荷载吃掉之后就停在残余抖动的平台上，没有东西耗散它。
• 四个静默 bug：没有任何一个会报错，全都表现为"跑完了、看着也像那么回事、只是数字不对"。后面单独一节细说。

顺带记一笔我们自己的教训：日志里至少有两条结论后来被更正过——包括我自己写的"比值有数值下限，1e-5 永远达不到"。症状真、归因错，而这种写进注释的错误结论会被后来的人当事实用。

3. PFC 脚本里根本不存在的那些概念

这是整件事的核心。一份 PFC 脚本里，下面这些词一个都不会出现：

拿掉任何一条，脚本要么报错，要么更糟——跑完但什么都没发生。LAMMPS 里没有积分器时 run 2000 是合法的：它会老老实实跑 2000 步、打印一行热力学，然后颗粒一动不动。

这里有个坑值得单独说，我们踩过一次：判断"脚本有没有声明"必须靠标志位，不能靠"值等于默认值"。units lj 本身就是 LAMMPS 的默认值，第一版我们按值判断，结果六个存档往返脚本当场报"存档是 si、当前是 lj"。正确做法是让 units / atom_style / dimension / timestep 这几条命令各自置一个标志位。

3.1 具体接线长什么样：三种接法

上面说的是"补什么"，下面说"怎么补"。PFC 命令接到 LAMMPS 上，基本就三种接法。

接法一：一行 PFC 展开成一串 LAMMPS 命令。

model domain 是典型。脚本写一行：

bashmodel domain extent [-width*0.8] [width*0.8] [-height*0.8] [height*0.8]

内部发出去的是七条：

bashdimension 2
units si
atom_style sphere
boundary f f p
region    domain block -0.048 0.048 -0.048 0.048 -0.5 0.5
atom_modify map array
create_box 1 domain

三条设计决定值得说：

• 维度是数出来的。 PFC2D 的 extent 给 4 个坐标，PFC3D 给 6 个——数一下就够了，不用问。
• 每条只在脚本没自己写过时才发。 这就是上面那个标志位坑的落点。
• 走 region + create_box，不直接改内部对象。create_box 已经把该做的初始化做全了（通信、邻居表尺寸、各种数组）；绕过它自己拼盒子，等于把这些再实现一遍，还得跟上游保持同步。

接法二：PFC 的关键词变成 LAMMPS 命令的参数文本。

contact cmat 这族是这样。脚本写：

bashcontact cmat default type ball-ball model linear method deformability emod 2e8 kratio 1.5 property fric 0.5

解析时，model 之后、range 之前的整段文字被原样存下来——因为它逐字就是 pair_coeff 在类型对后面要的参数。

然后 contact cmat apply 把定义表解析成材料矩阵（材料就是 atom type），给每个类型对挑出该用的那条（范围最具体的赢），最后逐个类型对调 pair 的系数接口，参数是 a b <那段原样的文字>。

顺带一提，apply 需要盒子已经存在（它得往颗粒上写材料号），所以它和 model domain 有先后关系。脚本里看着是两行不相关的命令，实际是一条流水线。

接法三：PFC 的对象落到 LAMMPS 的 fix 上。

wall create 建的是一个墙对象，不是 fix。但力总得有人算，所以第一次出现墙的时候内核自己装一个：

bashfix wall_sys all wall/facet contacts

这行用户永远不用写。contacts 也不是可选项——PFC 里接触是个对象，注册表和存档都要看得见它，让用户每次记得加这个关键词就是个陷阱。

model cycle 是同一个思路的另一面：

bashmodel cycle 3000 calm 10

展开成：

bashfix MODEL_INTEGRATE all nve/sphere      ← 第一次时补，之后一直留着
fix MODEL_CALM all calm 10
run 3000
unfix MODEL_CALM

nve/sphere 解决的是"谁拥有时间"：LAMMPS 里没有 fix 声明 time_integrate 时，run 是合法的——它会老老实实跑 3000 步、打印一行热力学、然后颗粒一动不动。PFC 里积分是求解器的事，脚本不写，只能我们补。

calm 是临时的（只在这次 cycle 期间有效），所以做成 fix + run + unfix 的三明治，而不是永久装一个。语义两边是对得上的：PFC 文档原话是"reset the linear and angular velocities to zero every i2 cycles"。

4. FISH：一个 @ 的两种意思

FISH 是 PFC 的脚本语言，大量出现在模型脚本里。它的一个核心设计是 @name，但这个符号有两种用法，混了就是灾难：

bashball distribute radius @rdmin @rdmax porosity @poro box ...

这里 @rdmin 是取值——展开成数值。

bashhistory id 1 @tau
model solve fish-halt @do_halt

这里 @tau 是引用名字——命令要的是"哪个符号"，不是一个数。如果按取值展开，@do_halt 会在解析那一行的时候就被替换成它当时的数值，之后再也不更新。

我们的做法是在输入层加一个识别器：碰到 history id / model solve fish-halt / fish callback add 这几个特定形状，把 @name 改写成带引号的字面量再往下传，命令那边去掉引号拿到名字。其他地方照常取值。

5. 接触是"元素"，不是"pair 交互"

前面提过接触元素化的那一条，这里说它的代价和后果。

这个差别在 存档上要命。LAMMPS 的 db 存档如果只走 pair 邻接表，就只能枚举球-球对——球-墙接触整类丢失，因为墙接触来自墙的力循环、根本不经过 pair style。一个直剪算例丢了墙接触，等于把模型的约束全丢了。

所以内核里有一张接触注册表，接触一诞生就登记：两端身份、法向/切向力、间隙、接触点位置、所属模型。球-墙接触的那几个几何量原先在存档里是占位值，我们把墙侧的逐原子块从 8 列扩到 14 列才补齐。现在两端都能只靠存档还原：球端查颗粒表，墙端查墙几何表。实测 60 条墙接触的接触点落在其记录 facet 线段上的最大偏差是 6.9e-18 m，浮点零。

6. 四个真 bug

四个问题都是"PFC 脚本本该原样能跑"上的正面违反，而且全都是静默的。说细一点，因为它们不只是 bug，也是这套东西最容易被做错的地方。

6.1 一、fish-halt 的极性反了

PFC 文档的原话是：

The FISH function s is called during every cycle to determine whether cycling should continue. If s returns false, cycling continues; otherwise, cycling terminates.

返回真就停。 我们的实现写成了"非零继续、零停止"，代码注释里还理直气壮地写着"语义是 PFC 的"。

后果：PFC 脚本里的收工条件长这样——do_halt = stop_flag，跑着的时候是 0、该停了是 1。到了我们这里，第一步就停。

连带还有一处：判定"这次算收敛了吗"用的是 final_halt == 0。极性翻过来之后，撞上 cycle 上限的失败跑分会被报成 settled——把失败说成成功，这是最坏的一种错。三处一起改才干净。

6.2 二、FISH 函数不隐式返回最后一次赋值的值

PFC 的规则是函数返回函数体最后一条表达式的值，而赋值也是表达式。所以这种写法在 PFC 里天然可用：

bashdef do_halt
    do_halt = stop_flag
end

我们的 FISH 必须显式 return，于是 do_halt 求值出来是空值，读作 0。和上一条叠加：条件永远读 0，而 0 正好又是"还在跑"的样子，于是静默跑到 cycle 上限。

6.3 三、同名赋值会把函数整个删掉

这个是最后查出来的，也是最隐蔽的一个。

我们的 FISH 把函数和变量放在同一张符号表里，而赋值语句干的是：

cppFishSymbol &sym = symbols[name];
sym.kind = FISH_VAR;      // ← 同名函数就此消失

于是上面那段脚本第一次被调用、执行到函数体里那句 do_halt = stop_flag 时，do_halt 就从函数变成了一个值为 0 的变量。此后每步读回 0，再也不调用它。

PFC 是两张表：def do_halt 建函数、do_halt = ... 写变量，引用解析到函数——model solve fish-halt 的文档写的就是"The FISH function s is called during every cycle"。

修法是：赋值命中已有函数时只更新它的值、不动它的种类。

6.4 四、@name 独占一行不是一条语句

bashdef load_par
    v_shear  = 0.02
    d_target = 0.006
end
@load_par

@load_par 调用这个函数、只为副作用，返回值丢弃。这行以前能跑纯属侥幸——函数返回空，@ 展开之后整行变空，被跳过了。第二个 bug 一修，函数开始有返回值，同一行立刻变成 Unknown command: 100000。

补一条规则：整行就是一个 @name 时，它是 FISH 调用语句，值丢掉。

7. 结果：直剪算例

跑的是二轴剪切盒：60×60 mm、490 个颗粒、线性接触模型 + 摩擦、两侧伸缩缝防止颗粒从上下盒的缝里漏出去。

成样：孔隙率 0.1476（目标 0.15），PFC2D 同算例是 0.1507。

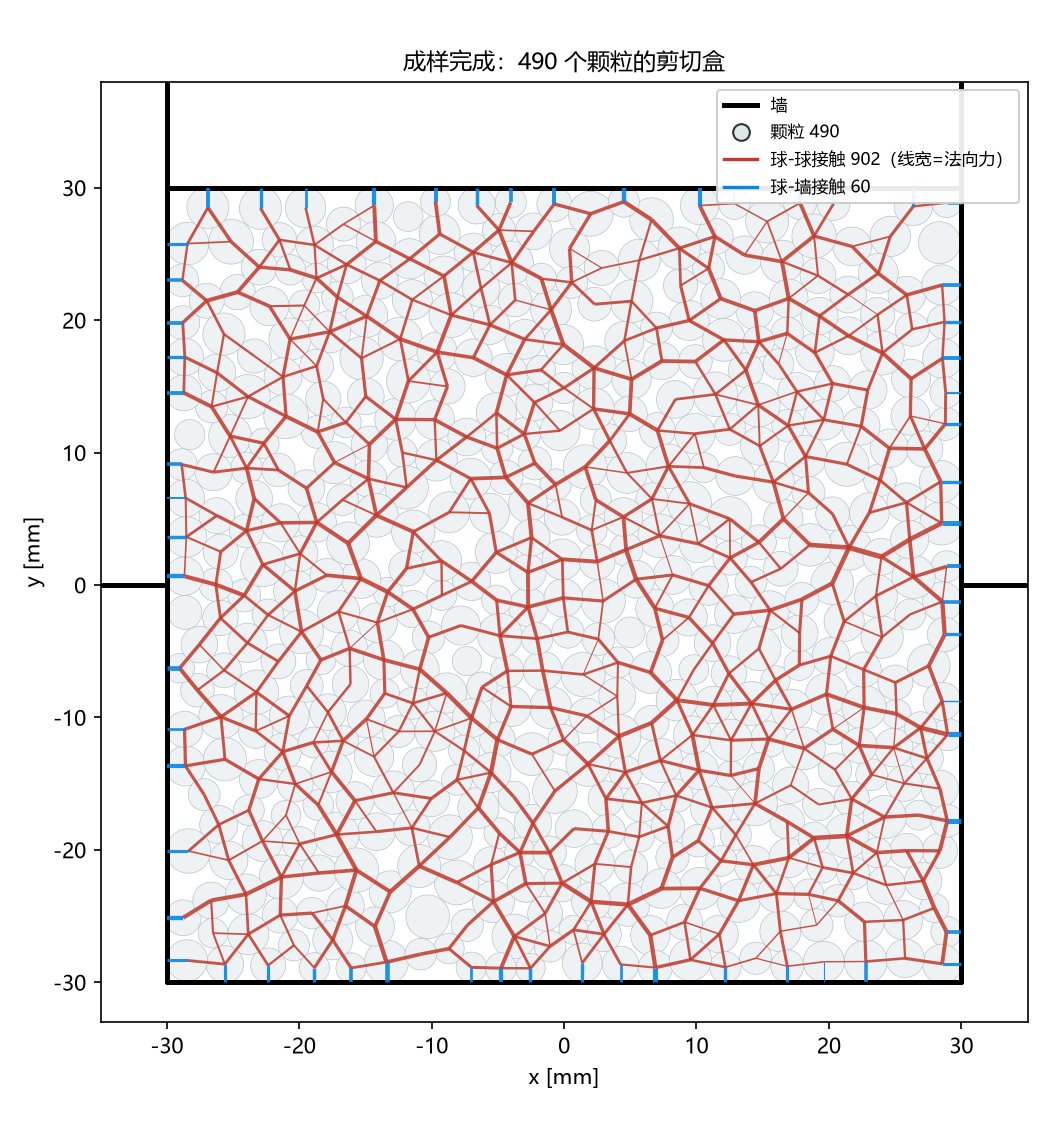

 图1 成样完成后的剪切盒。红线是球-球接触，从球心画到球心，线宽正比于法向力——粗的地方就是传力链。蓝线是球-墙接触，从球心画到墙上的接触点。两种接触画法是同一套语言：一条接触一条线。

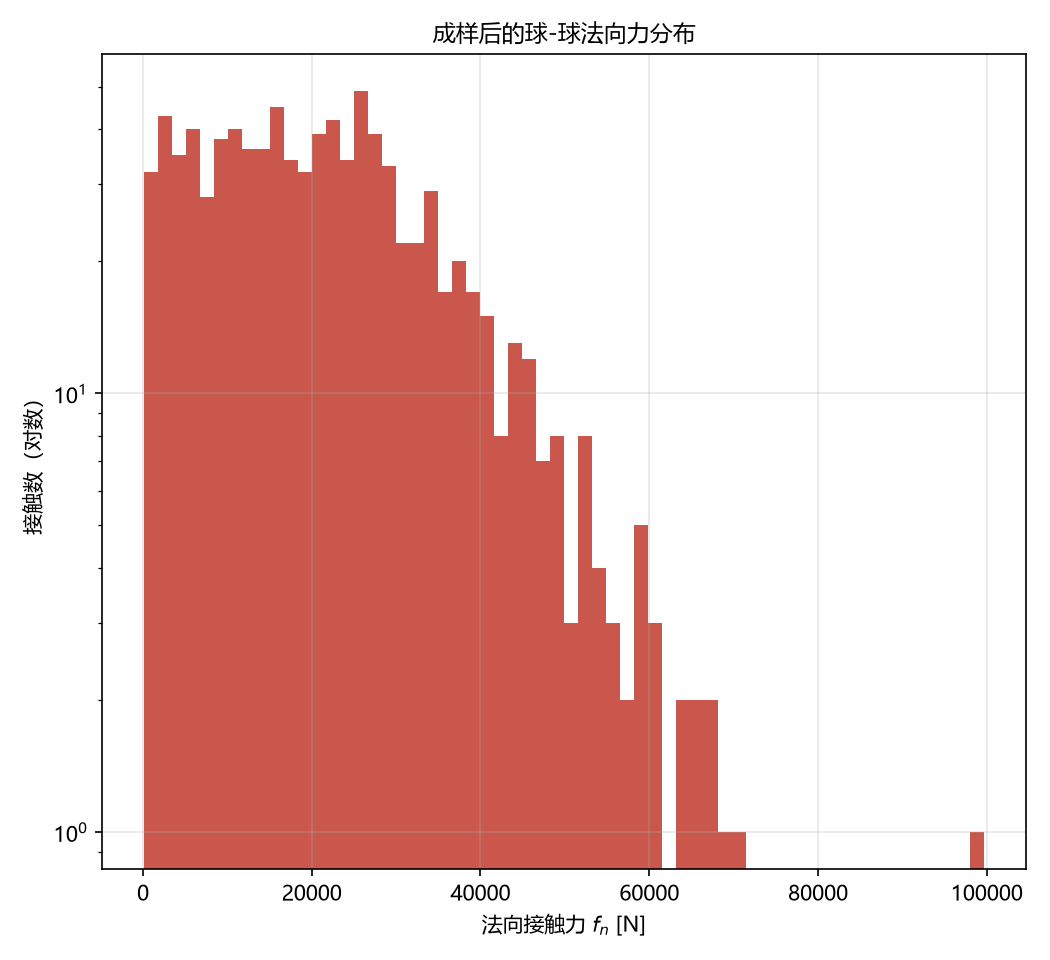

 图2 球-球法向力的分布。装填得好不好，看这张图有没有长拖尾——拖尾越长，说明少数接触扛了大部分荷载，力链越不均匀。

加压：顶墙伺服压到 100 kPa。我们把整个加压过程的应力都采了下来，和 PFC2D 各跑一次叠在一起：

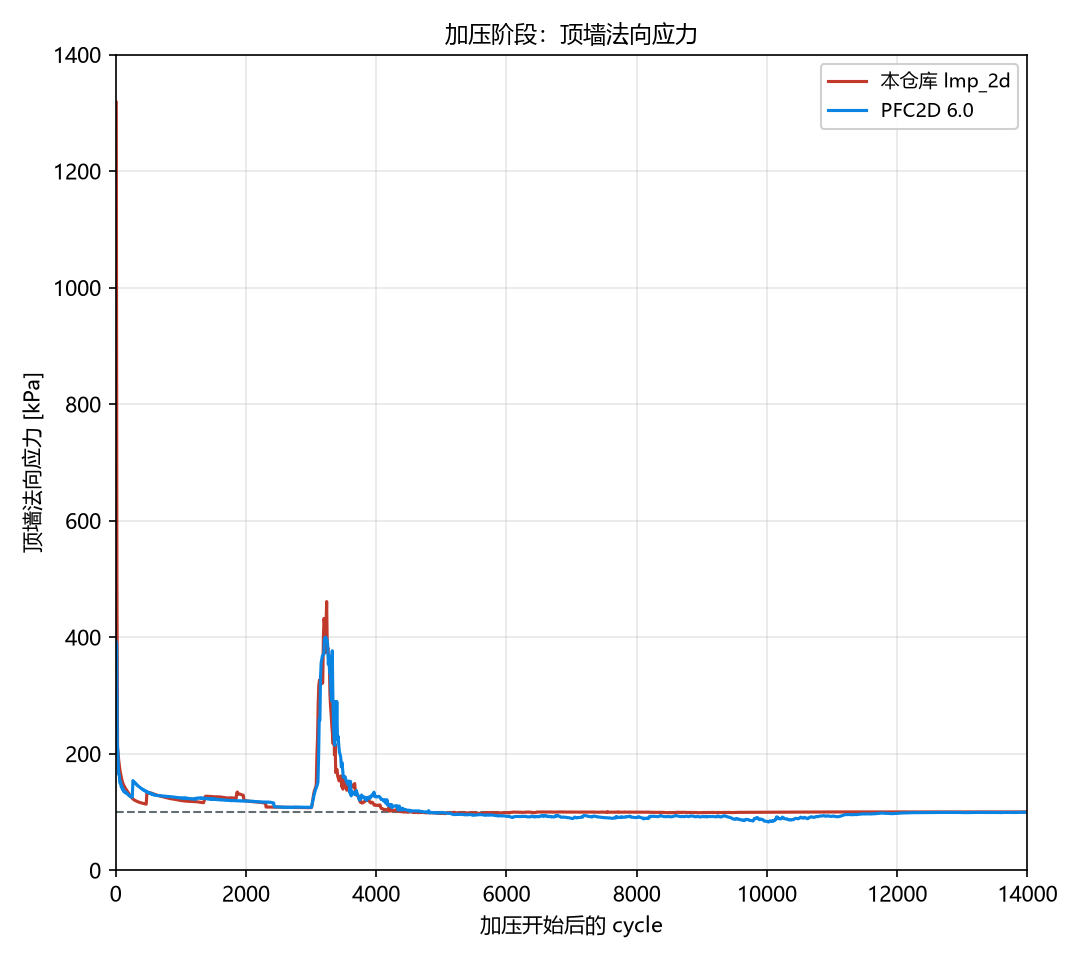

 图3 同一个 5yali 脚本，本仓库与 PFC2D 6.0 各采一次。两条曲线除最开始的起动尖峰外几乎重合——包括 3000 cycle 处那个鼓包，那是脚本里 model cycle 3000 calm 10 结束、model solve 接手的一刻，两边都在同一个位置出现。真正的差别只有开头的起动尖峰：本仓库 13 倍、PFC 4 倍。

终值：本仓库 99.999 kPa，PFC2D 99.97 kPa。

加载：上半盒以 0.02 m/s 右移，剪到 6 mm。

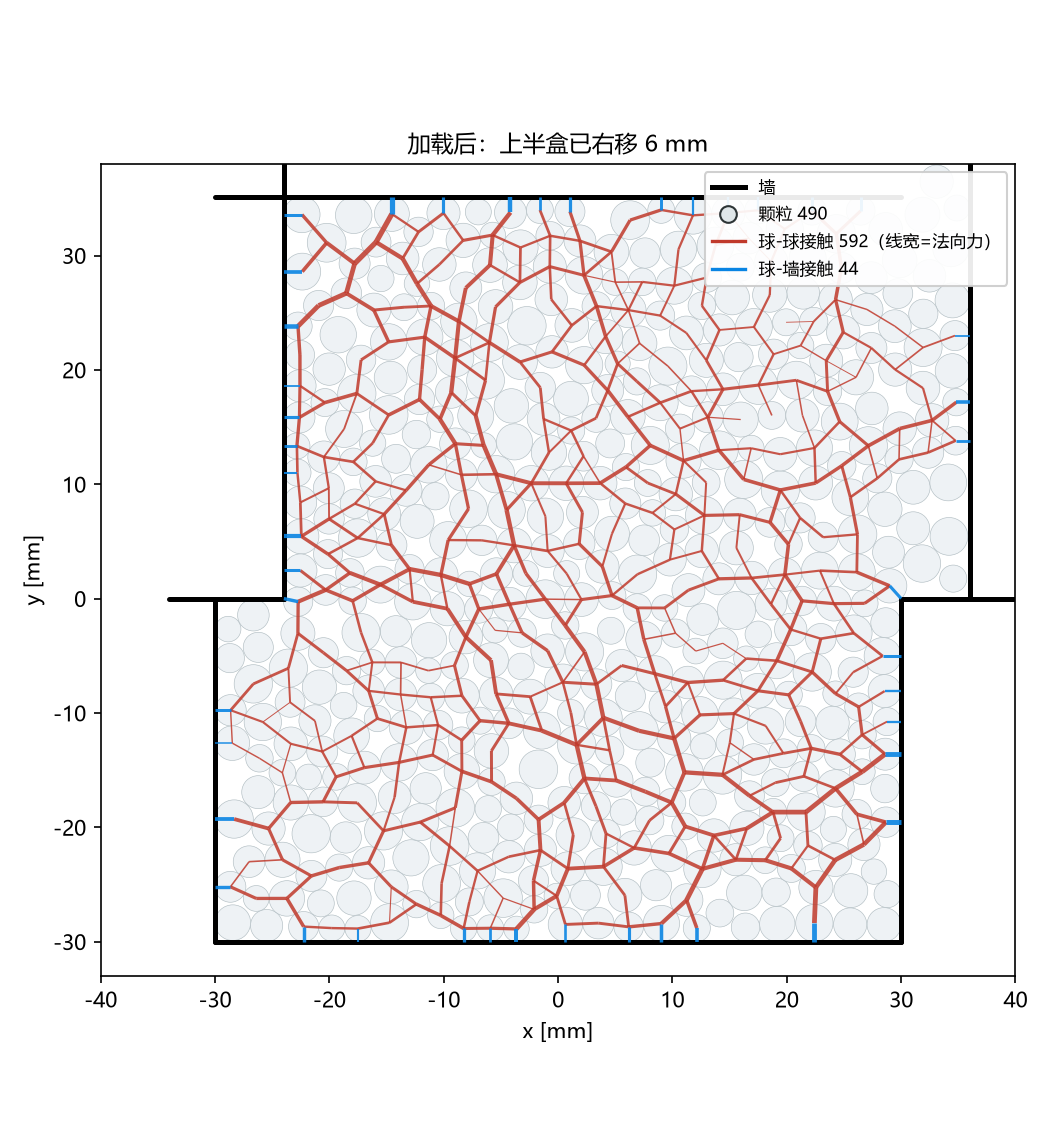

 图4 加载后。上半盒右移了 6 mm，中间形成一条清晰的剪切带，带外两侧的组构基本完好。颗粒一个没漏。

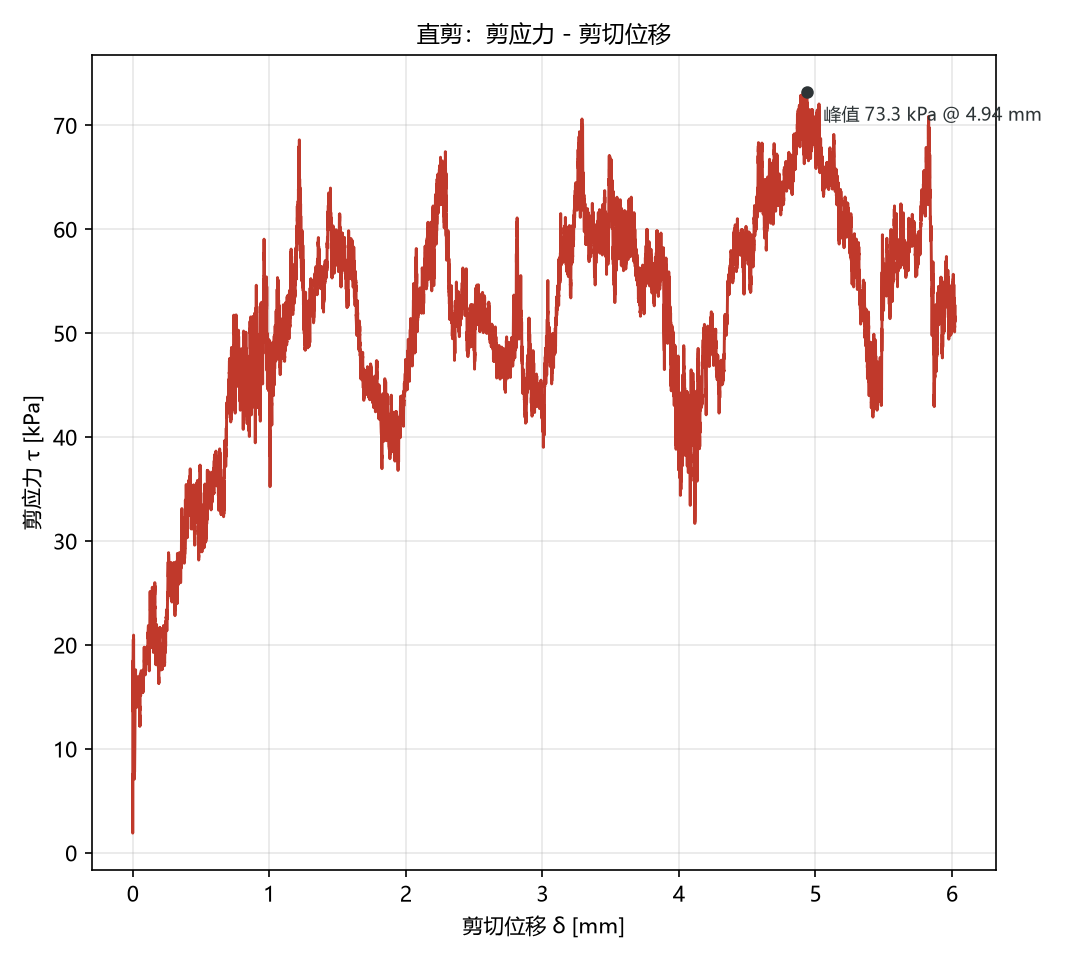

 图5 剪应力随剪切位移的变化。峰值 73.26 kPa 出现在 4.94 mm，之后软化到 51.38 kPa。曲线上那些大幅起伏是粘滑——490 个颗粒的二维试样在这个剪切速率下就是这样，不是数值噪声。

8. 几个体会

"脚本能跑完"和"脚本跑对了"是两件事。 上面四个 bug，没有一个会让脚本报错。它们全都表现为"跑完了，结果看着也像那么回事"——只是数字不对。这种错最难发现，也最值得花力气去堵。

和另一个求解器对齐时，最有价值的不是结果数字，是过程曲线。 图3 那张对比图帮我们定位了两个问题：曲线在小位移处的分叉指向起动阶段的增益差异；而在收敛判据上，两边用同一套定义、同样的阈值，才让"收敛所需的 cycle 数"变成一个可比的量。

别把结论写进注释就完事。 我们代码里曾经有一段注释，用很肯定的语气写着"本 fork 的比值有数值下限，1e-5 永远达不到"。症状是真的，归因是错的——下限不在比值里，在一个存档往返丢掉的阻尼系数里。注释里的错误结论会被后来的人当事实用，比没有注释更糟。

9. 参考资料

• LAMMPS 官方文档：https://docs.lammps.org/
• Itasca PFC 6.0 命令文档：https://docs.itascacg.com/pfc600/
• 本文涉及的全部改动与四个 bug 的复盘：本仓库 Code/开发日志.md（44 条记录，按倒序）
