从蒙皮鼓包到分层扩展——复合材料机体结构的强度、刚度与稳定性仿真实战

导语

民用与军用航空器把复合材料用到机身蒙皮、机翼盒段、垂尾平尾、舱门和各类壳体上，核心目标只有一个：在更轻的重量下拿到更高的承载裕度。但复材不是“更轻的金属”，它有各向异性、铺层敏感、冲击不可见、分层与屈曲耦合等问题。强度、刚度、稳定性三件事只要有一项模型不准，试验阶段就可能鼓包、掉载，甚至返工重铺。本文按工程研发路径讲清楚：复材机体结构为什么会失效、仿真怎么建模、公开案例怎样做验证，以及一套可落地的分析流程。

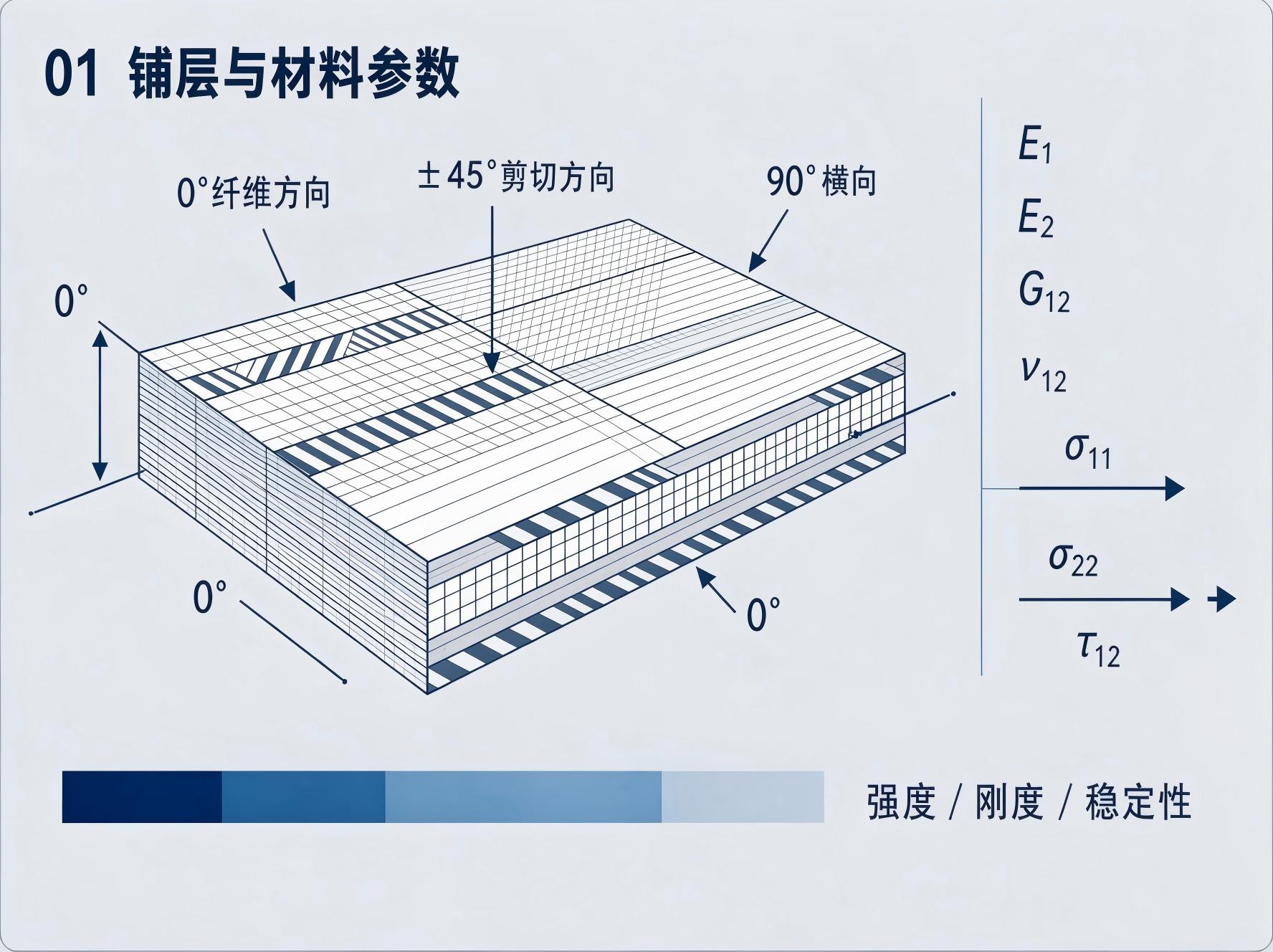

01 铺层与材料参数

痛点：机体结构最怕的三类复材失效

在机身、机翼、尾翼、舱门和壳体研发中，复材问题通常不是一个单点故障，而是“载荷—铺层—工艺—损伤”连锁反应。

第一，静强度够不够。复材层合板有0°、±45°、90°等不同铺层，纤维方向抗拉强、横向和剪切弱；用金属冯氏应力思路直接校核会误判。翼梁、翼肋、舱门框在弯扭联合载荷下，常出现纤维拉伸/压缩、基体开裂、层间剪切混合失效。

第二，刚度与变形是否达标。机翼挠度、垂尾扭转、舱门密封面变形都直接影响气动效率和装配。复材刚度靠铺层比例和顺序调节，若长桁-蒙皮刚度比不匹配，局部柔度过大，会出现气动弹性或密封间隙问题。

第三，稳定性与后屈曲是否可控。上翼面、机身壁板、尾翼加筋板在压剪载荷下会屈曲；金属件常按不屈曲设计，复材加筋壁板却常允许进入后屈曲，用损伤容限换取减重。若分层、冲击损伤先存在，屈由载荷会显著下降，甚至筋-皮脱粘。

第四，冲击与制造缺陷的隐藏风险。工具掉落、维护碰撞、装配垫片缺失、热压固化不均都会留下内伤。低速冲击表面可能只一个凹坑，内部却纤维断裂加多层分层；后续增压、阵风、着陆循环会让分层扩展。公开案例中，787机身复材分层/工艺装配问题、777X增压测试机身破裂与舱门脱落，都属于“地面验证提前暴露、避免服役扩大”的极端提醒。

原理：强度/刚度/稳定性仿真的底层逻辑

1）材料模型与各向异性刚度

复材单层用工程常数建模：纵向/横向模量E1/E2、泊松比ν12、面内剪切G12，再按经典层合板理论CLT叠加各层角度，得到A、B、D矩阵。B矩阵非零代表拉弯耦合，常用于对称铺层消除。机身曲面壳、机翼壁板可用壳单元；厚胶层、Z向钉、冲击细化区用实体或内聚单元。

2）强度准则不只看等效应力

常用：最大应力/最大应变（粗略初筛）、Tsai-Wu（全张量交互，适合整体安全因子）、Hashin（区分纤维拉/压、基体拉/压，适合渐进损伤）。机翼梁、无人机翼面静强度可用Tsai-Wu出失效因子；加筋壁板、冲击后压缩用2D/3D Hashin更贴近模式识别。

公式层面，Hashin纤维压缩类可写为按纵向压缩强度XC、纵向应力σ11判断起裂；基体类按横向σ22、面内剪σ12对照YT/YC/SL起裂；起裂后通过损伤变量折减弹性模量，模拟承载力退化。工程报告里别只给“最大应力120 MPa”，要给出各模式损伤体积、首伤载荷、终极载荷。

3）刚度分析与平面化约束

刚度校核包括：限定挠度/扭角、限制局部变形、保证与相邻金属件协调。机翼优化时常把长桁-蒙皮刚度比作为约束，研究显示长桁贡献比km取0.75–1.0相较0.25–0.5可显著降低总重，并改善壁板屈曲分布。舱门壳体则还要看密封边刚度，避免增压下框变形超差。

4）稳定性：从线性屈曲到Riks后屈曲

线性屈曲（Eigenvalue）给临界载荷和模态，但复材加筋壁板更关心后屈曲。流程一般是：先提取一阶/多阶屈曲模态作初值扰动，再用Riks弧长法做非线性后屈曲；材料用渐进损伤，界面用Cohesive，筋-皮用绑定或内聚过渡。轴压加筋壁板工程估算法与有限元、试验对比可做到10%以内，部分构型5%以内。

5）复合材料失效的核心：冲击-分层-剩余强度

低速冲击仿真标准组合是：显式动力学算接触（落锤/工具/鸟撞可归不同速度区间）→Hashin算层内纤维/基体损伤→Cohesive/VCCT算层间分层→把损伤场导入隐式做压缩剩余强度（CAI）。内聚模型用临界应变能释放率GIC、GIIC控制起裂与扩展；冲击后可用C扫描标定分层面积，再反调模型。

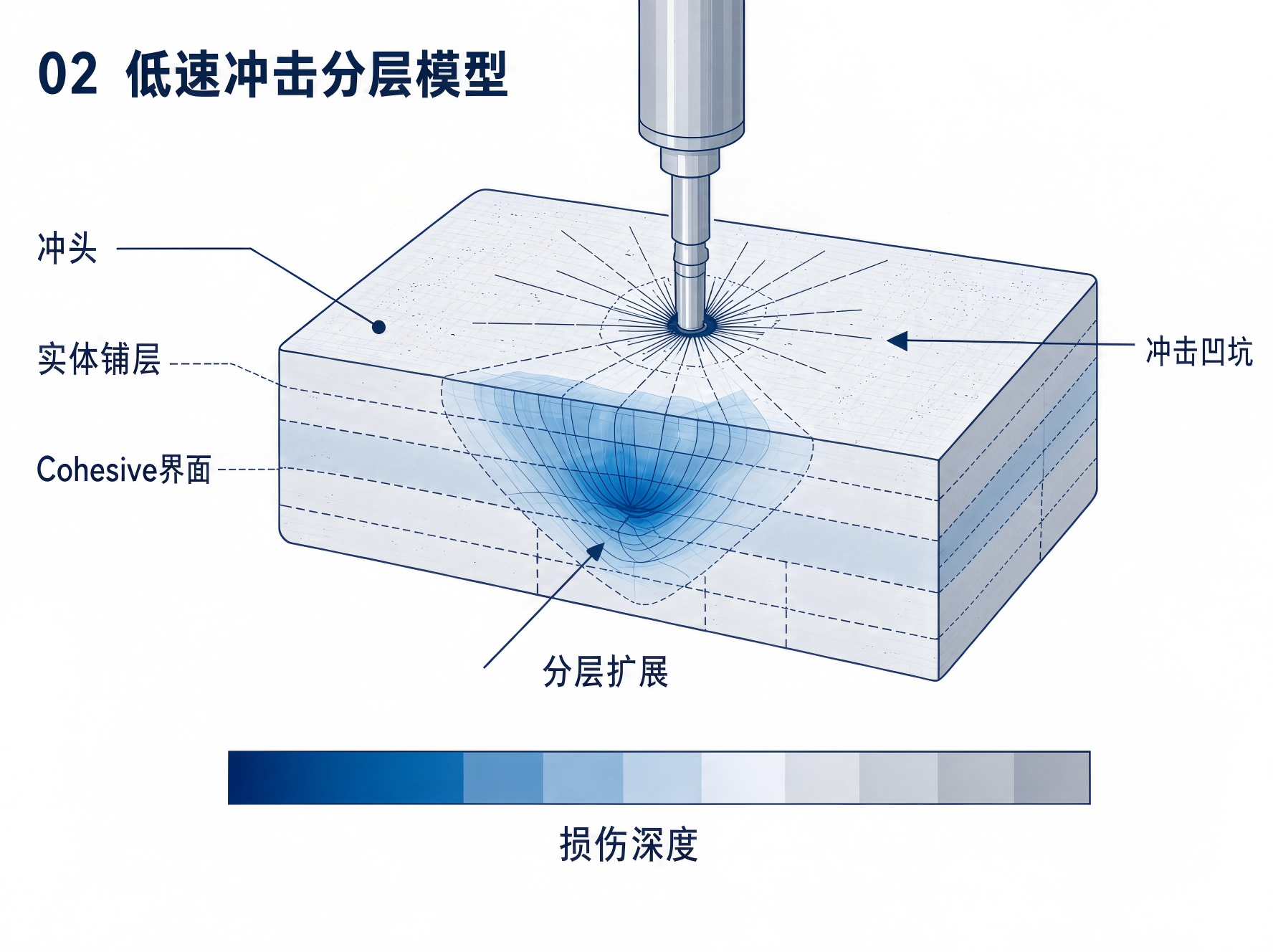

02 低速冲击分层模型

湿热、固化残差、装配应力要单独入参。复材纤维与基体热膨胀系数不同，热固结冷却会产生热应力和翘曲；服役高湿高温会降Tg、降层间韧性，增压循环壳体尤其要建吸湿模型。

案例：从部件到盒段的工程落地

案例A 机翼复合材料盒段静力与损伤容限

某干线级复材机翼典型盒段项目建立“材料—设计—分析—工艺—装配—试验”全流程，按适航要求做T800级高层级积木式试验，完成盒段静力和损伤容限验证，对标CCAR-25-R4。仿真侧重点：

• 气动载荷按弯、扭、剪力分解到梁、肋、上下蒙皮；

• 上蒙皮压剪稳定性用分区屈曲，下蒙皮按飞行包线多工况；

• 损伤容限引入人工分层/冲击缺陷，用Cohesive预测扩展，再用含伤盒段试验校正剩余强度。

产出不是“过与不过”，而是许用值数据库：不同铺层、不同缺陷尺寸对应剩余强度折减系数，直接回灌初步设计。

案例B 垂尾/平尾前缘与加筋壁板屈曲

C919相关尾翼验证中，垂尾盒段、平尾前缘、中央翼加筋壁板采用有限元先算载荷路径，再用分力杠杆/拉压垫做多工况加载，高温场下校粘结与光测。现场最有用的是“鼓包观测”：蒙皮先局部屈曲并不等于失效，但若鼓包位置偏离设计、筋皮界面应变突跳，说明刚度匹配或粘接有问题。

仿真对应动作：提取加筋壁板屈曲模态作几何缺陷；Riks跟踪后屈曲；用Hashin+Tissue脱粘准则判断筋皮分离；试验用数字图像相关DIC比对蒙皮离面位移。这样能把“允许后屈曲”量化成检修门槛。

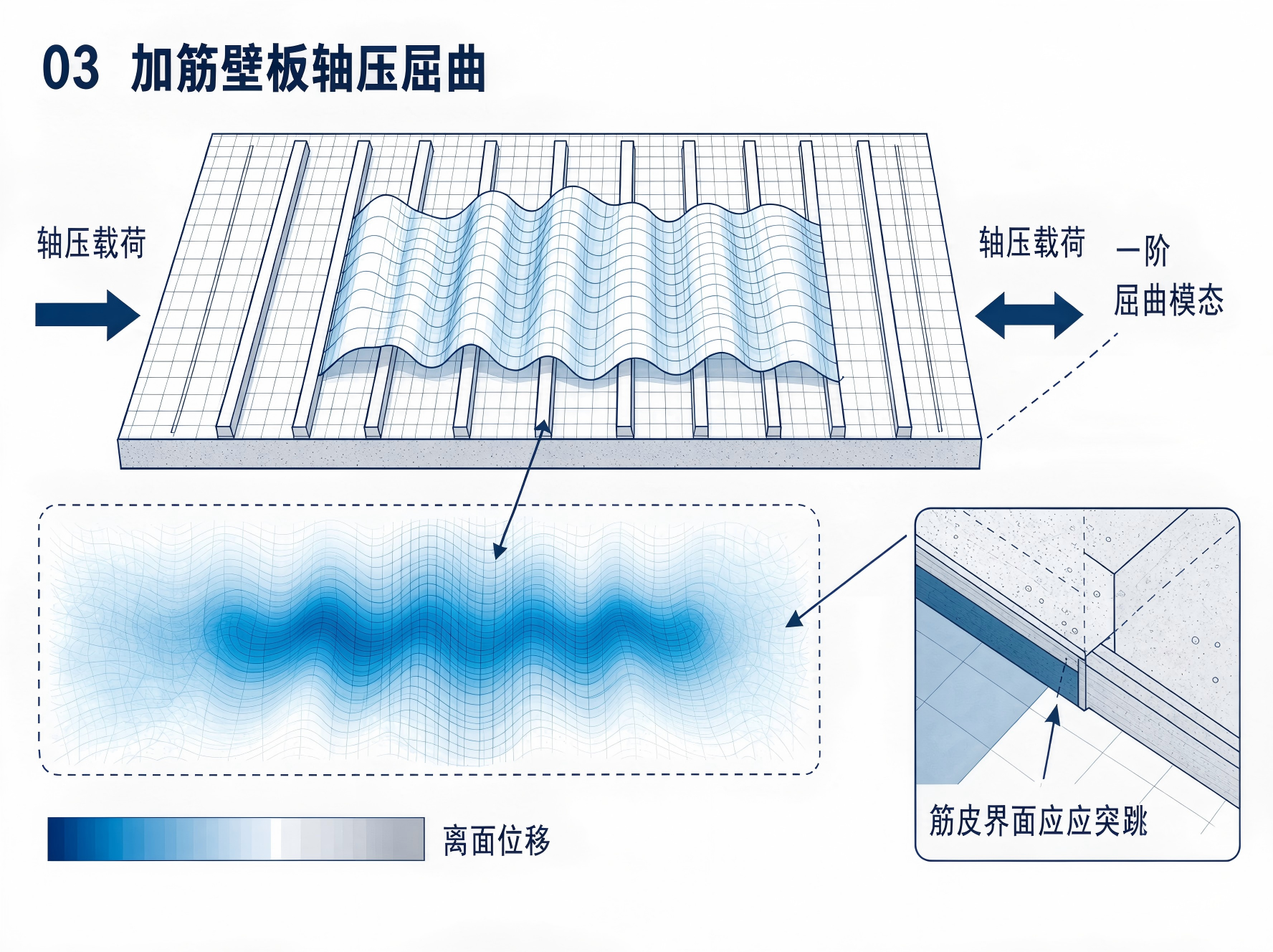

03 加筋壁板轴压屈曲

案例C 机身蒙皮/壳体冲击分层与增压循环

机身复材化后，分层主要来自制造装配与维护冲击。某型分析流程：先用等效椭圆或C扫描实测分层定义损伤区，全局模型做刚度折减，局部子模型用3D实体+Cohesive重算；再叠加增压疲劳循环，看分层前沿G值是否超过临界。若装配垫片、固化温度、表面处理不达标，局部强度折减会远超材料手册单层级许用。

工程结论通常是分级：可接受的制造分层、需修理的工具冲击、禁用的贯穿纤维损伤。没有仿真时只能全拆C扫描；有模型后可做“冲击能量—凹坑深度—分层面积—剩余增压次数”查表。

案例D 舱门复合材料壳体刚度与密封

舱门虽小，但刚度比强度更头疼：增压时门板挠度决定密封条压缩量，紧急开启时铰链框扭转变形决定机构力。建模用夹层或加筋薄壳，准静态增压+热天候工况；若用复材代替铝合金，铺层优先保门边刚度和锁点传力，中部可降铺层减重。777X增压测试中出现测试舱门脱落，虽属极限1.5倍压力下的验证事件，但提醒研发早期要把“门—框—锁—密封”作为系统刚度问题而非单件强度问题。

案例E 无人机/电推进小机翼快速校核

中小型复材机翼可用CATIA/第三方CAD建翼面，Abaqus/NASTRAN做静力+模态：弯矩分布出σ11/σ22/τ12，Tsai-Wu出安全因子，Lanczos出前几阶弯扭频率，避免与操纵激励重合。若做铺层优化，以质量最小、Tsai-Wu因子<1、挠度<指标、基频>指标为多目标，相比初始方案减重可达数十个百分点级别，但必须保留工艺铺层对称与自动下料约束。

总结：复材机体仿真要建立五层闭环

一是材料层，做单向板拉伸/压缩/剪切、DCB/ENF拿GIC/GIIC、湿热老化；二是元件层，开孔、搭接、冲击样片校Hashin/Cohesive；三是壁板层，加筋板轴压/剪切屈曲与后屈曲；四是部件层，机翼盒段、尾翼盒段、舱门系统做多工况；五是全机/适航层，增压、疲劳、损伤容限、积木式试验对标。缺少任一层，模型要么过于保守浪费减重空间，要么过于激进在试验室鼓包。

对研发团队的建议很直接：冲击必做显式+内聚，屈曲必做Riks+缺陷，强度别只出Mises而要用Tsai-Wu/Hashin分模式，试验必须用C扫描/DIC/应变片反哺参数辨识。公开商飞机翼盒段、C919尾翼壁板、加筋板轴压研究都证明，仿真提前定位屈曲与分层，比后期全尺寸破坏再改铺层省几个量级成本。

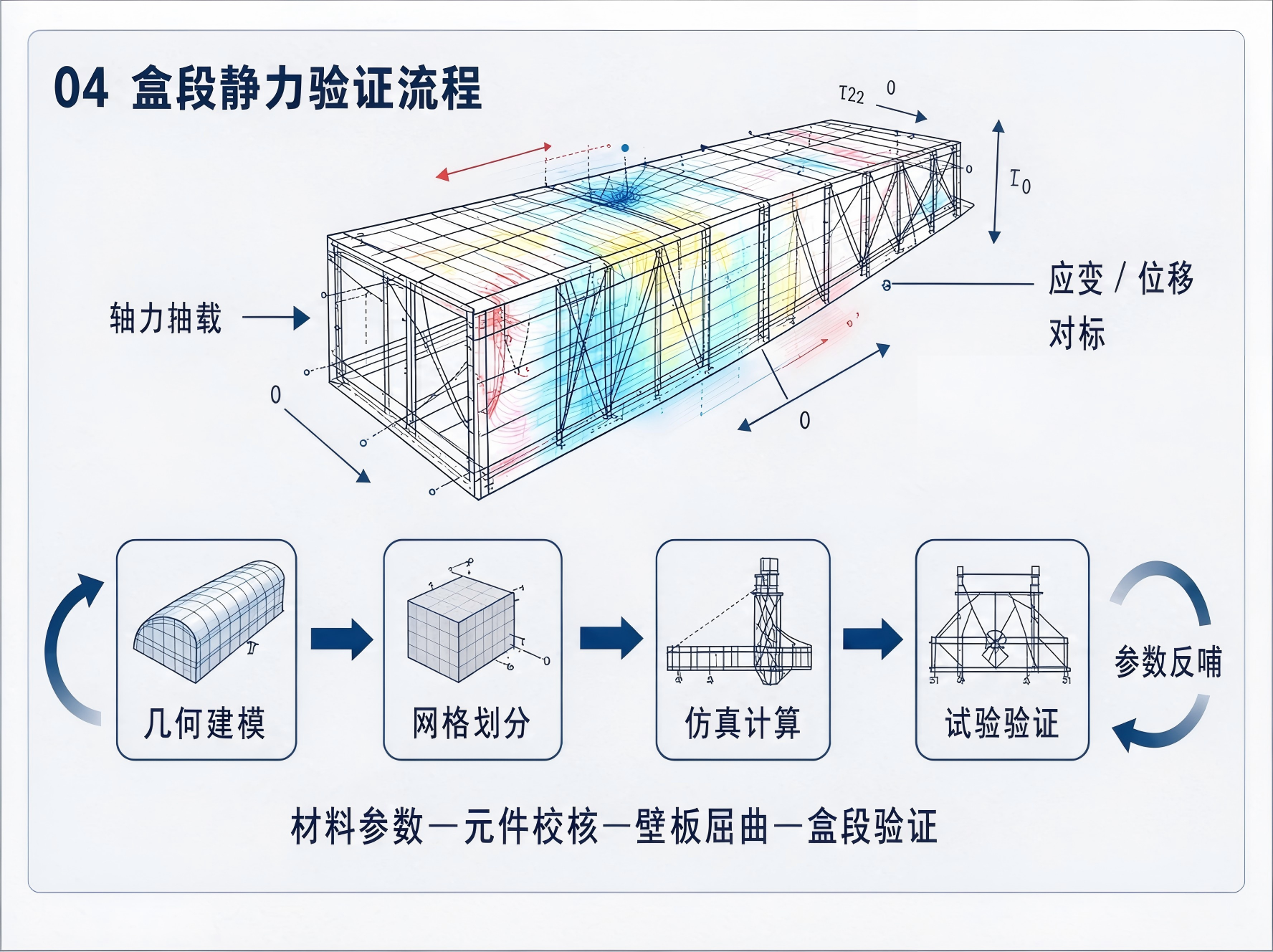

04 盒段静力验证流程
