一台每分钟 4.7 万转的无刷直流无齿槽电机（BLDC），COMSOL 论文复现
发烧到 81 ℃ 怎么办？
一台巴掌长的无刷电机，转速是家用电风扇的一百倍。它最大的敌人不是没力气，是发热。这次我们用 COMSOL 把一篇论文完整复现了一遍，看看仿真这门手艺到底靠不靠谱。
一、从发烧说起
一台拇指粗细、每分钟转几万次的无齿槽微型电机？转速高到这个份上，电机最大的麻烦不是转不动，而是发烧。
今天复现的主机更夸张：90 W、47,000 r/min，用在呼吸机涡轮上（Du 等，Machines 2022，开放获取）。它的定子连齿槽都没有，绕组像一圈铜环，直接泡在旋转磁场里。
二、前世：无槽是把双刃剑
为什么要把齿槽去掉？转速上了几万转，齿槽会让磁场一抖一抖的，振动、噪音、损耗全跟着来。去掉齿槽，磁场是平滑了，可代价也明显：绕组整个暴露在高频旋转磁场里，铜线里会感应出涡流，白白发热。

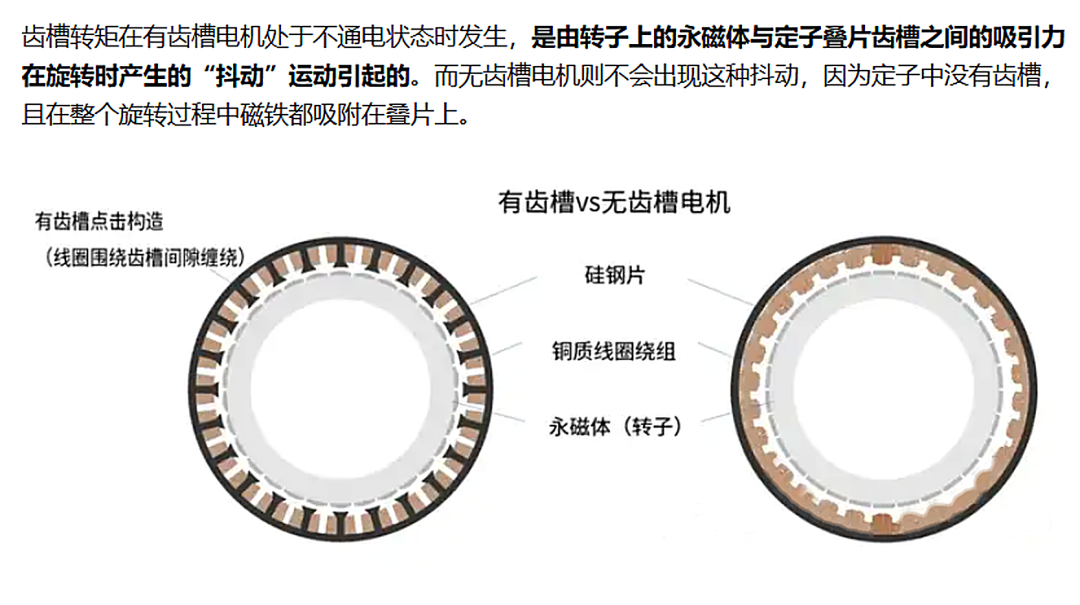

看这张对比图就直观了：左边有齿槽电机，线圈绕着齿槽间隙一圈圈缠在齿上；右边无槽电机，绕组只是贴在气隙里的一圈铜环——转子是平滑了，可铜环也失去了齿槽的“遮挡”，整个泡在旋转磁场里。
有齿槽 vs 无齿槽电机：绕组从“缠在齿上”变成“一圈铜环”
论文实测，原始设计光绕组涡流损耗就有 10.5 W，占额定功率的 12%。小电机总共才 90 W，十分之一的功率拿去烧铜线了。
三、演变：两个旋钮把损耗拧下来
论文的解法很巧：不动磁路，只调绕组的两个参数。
Δ（有效边 ÷ 端部长度比）
：绕组只有气隙里那段干活，两端弯回来的部分白发热。Δ 从 0 调到 2，绕组涡流损耗从 10.5 W 降到 6.5 W； β（并绕根数）
：783 Hz 高频下集肤效应明显，用 25 根 0.1 mm 细线并绕代替粗线，损耗指数级往下掉。
一套组合拳下来：总损耗 14 W → 9.5 W（降 34.75%），效率 85% → 89.6%，绕组温度从 81.2 ℃ 降到 70.3 ℃，还做了样机实验背书。

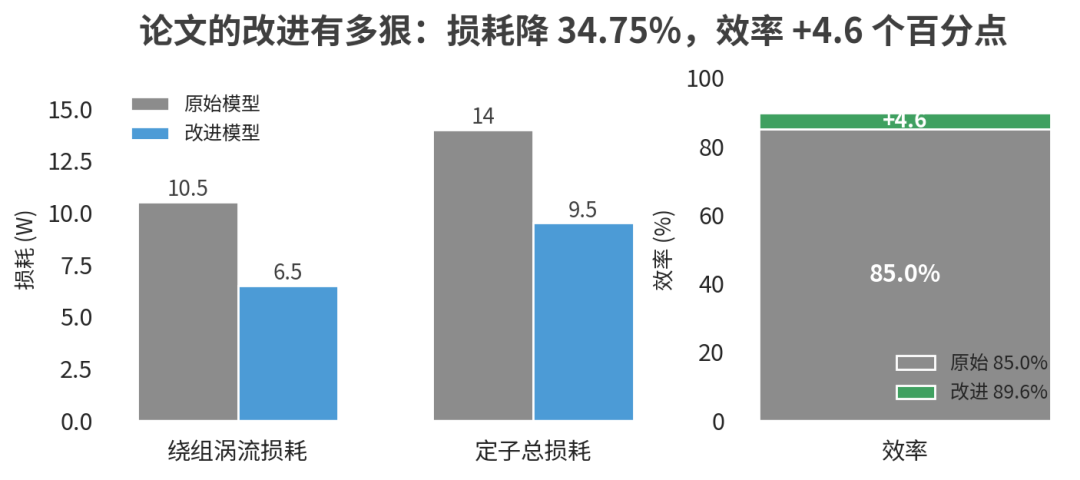

论文数据：改进后损耗大幅下降，效率提升 4.6 个百分点
四、干货：COMSOL 里分三步走
复现只用了一个 2D 轴截面模型，接口是旋转机械磁场（rmm）加固体传热（ht），里面串了三个研究，各管一件事：

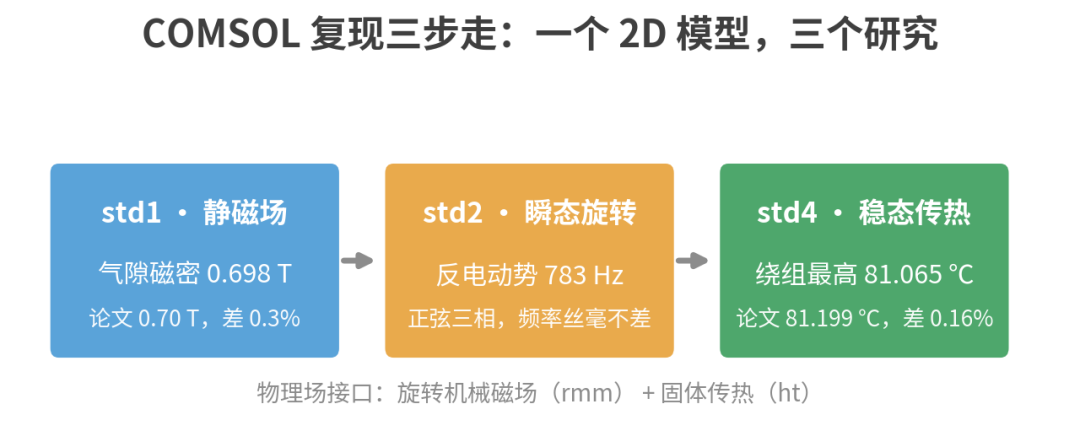

一个 2D 模型串三个研究：静磁 → 瞬态 → 稳态热

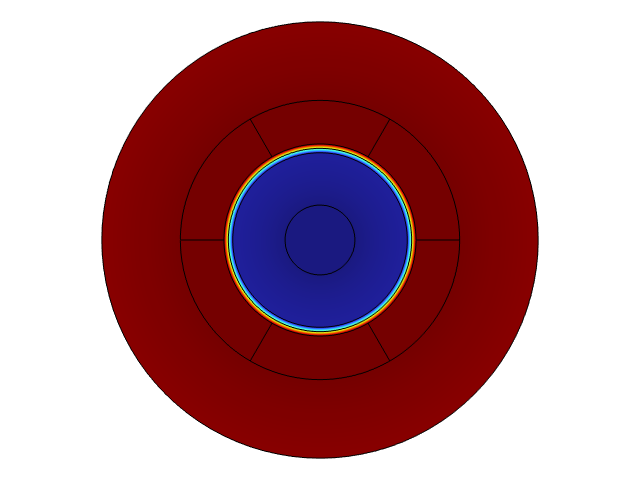

几何是五层圆环，照抄就能画：转轴 r=0–2 mm，磁钢 r=2–5 mm，气隙 r=5–5.5 mm，绕组 r=5.5–8 mm（六扇区，每 60° 一相），定子轭 r=8–12.5 mm，轴向长度 25 mm。
新手注意：几何要建成装配体（Assembly），不是联合体（Union），让转子和定子在气隙中间形成一对“一致对”，靠它处理旋转。这是第一个坑，十个人九个踩。

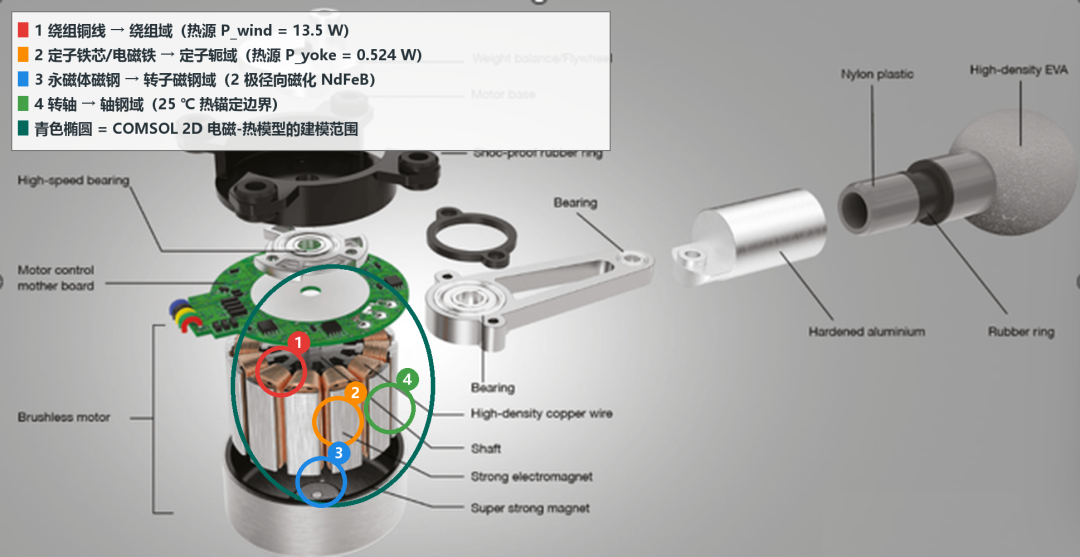

可能有人问：真机里零件一大堆，模型怎么就五个圈？看这张爆炸图就明白了——仿真真正建模的只有圈出来的四样：绕组铜线、定子铁芯、永磁磁钢、转轴。轴承、外壳、电路板都不进电磁场模型：轴承散热用轴界面 25 ℃ 恒温边界等效，外壳散热折算进对流系数。抓大放小，模型才又小又快。
电机爆炸图：青色椭圆内是仿真建模范围，四色圈对应四个仿真域
五、热源怎么设？直接给功率
到了热仿真这步，新手都会问：热源从哪来？我们的答案可能出乎你意料——直接给。绕组 13.5 W、定子轭 0.524 W（论文给的 524 mW 铁损），各除以体积，变成体热源密度填进 Heat Source。
为什么敢这么干？两条理由。其一，标定阶段损耗是论文给的已知数，不用算。其二，这样能把热模型单独隔离出来调：温度对不上就赖不着电磁，只能是对流换热系数 h 的事。把 h 反演到 109.86 W/(m²·K)，绕组最高温度 81.065 ℃，和论文的 81.199 ℃ 只差 0.16%。
眼尖的师傅会发现，109.86 比自然对流 typical 值（≈10）大了十倍。这是 2D 截面模型的“集总等效”——端面、绕组端部的散热路径全折算进这一个系数里了。它是有效值，不是物理常数，别拿去别处用。
六、成绩单：差得最多的那一项
静磁这关最轻松：气隙极中心磁密 0.698 T，论文设计值 0.70 T，偏差 0.3%。磁密云图上二极分布清清楚楚，磁通经定子轭闭合，轭部没有饱和聚集。
COMSOL 静磁结果：气隙极中心 0.698 T vs 论文 0.70 T
瞬态这关看波形：三相反电动势光滑正弦、互差 120°，周期 1.28 ms 对应 783 Hz，频率丝毫不差。

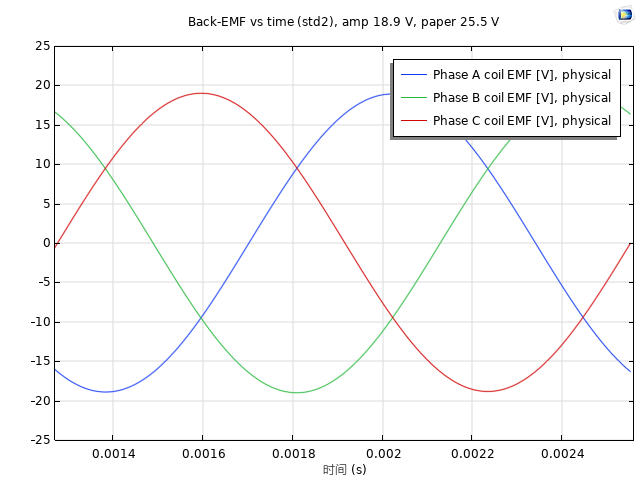

COMSOL 瞬态结果：三相反电动势波形，幅值 18.9 V
唯独幅值差得多：18.9 V 对论文换算值 25.5 V，差了 26%。别慌——论文的尺寸表是张图片，读不出精确值，轴向长度是我们做的工程假设（模型里带 _asm 后缀的参数都是）。反电动势正比于轴向长度，这锅是输入的，不是方法的。
温度是压轴项。标定好的模型跑出来 81.065 ℃，论文仿真 81.199 ℃，只差 0.16%；热点正好落在绕组环上，和论文实测 74.1 ℃ 也处在同一个误差带里。

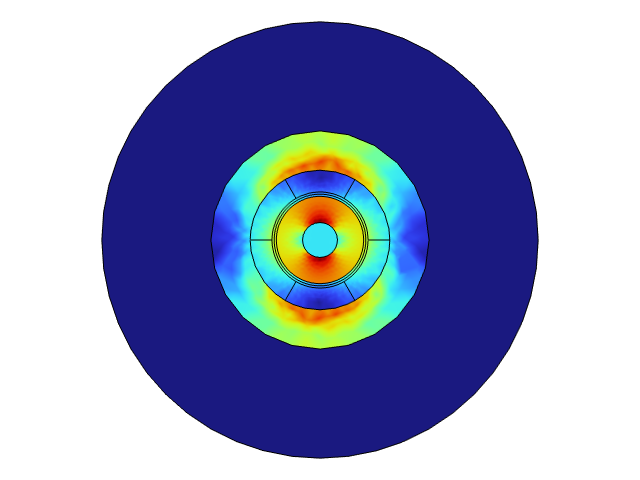

COMSOL 稳态温度场：绕组最高 81.065 ℃ vs 论文 81.199 ℃

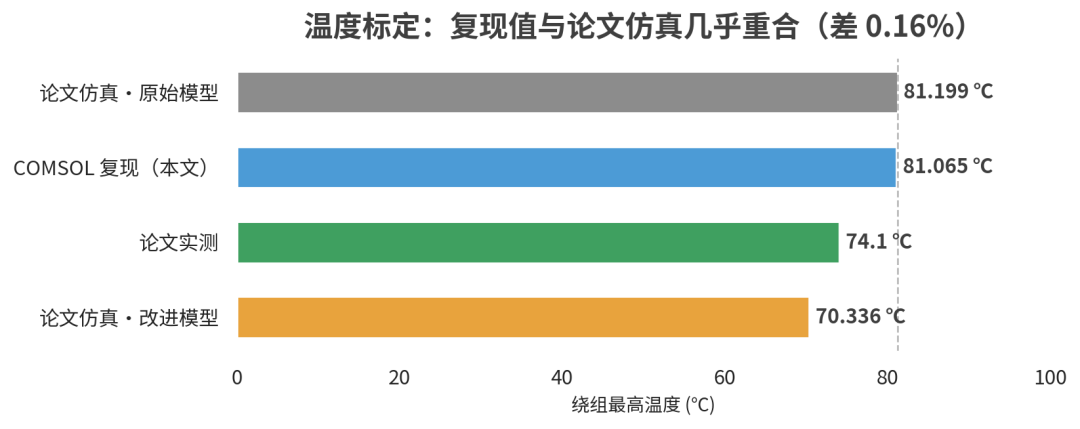

四方温度对比：复现值与论文仿真几乎重合
七、今生：这套流程要实打实干活
标定通过，这套流程就值钱了。下一步原样搬到 自己设计的电机（呼吸机或者医用刨刀、手钻等）：连续扭矩 42 mNm、24 V 供电、手柄里的散热边界从自然对流改成“外壳对流 + 接触导热”，还要加堵转工况的磁钢退磁校核。方法不变，只换输入。
顺带一提，这一族电机可以用在机器人灵巧手的指关节、掌心阵列、拇指根部、腕部主驱，这种微型高速无刷电机——手艺是相通的。

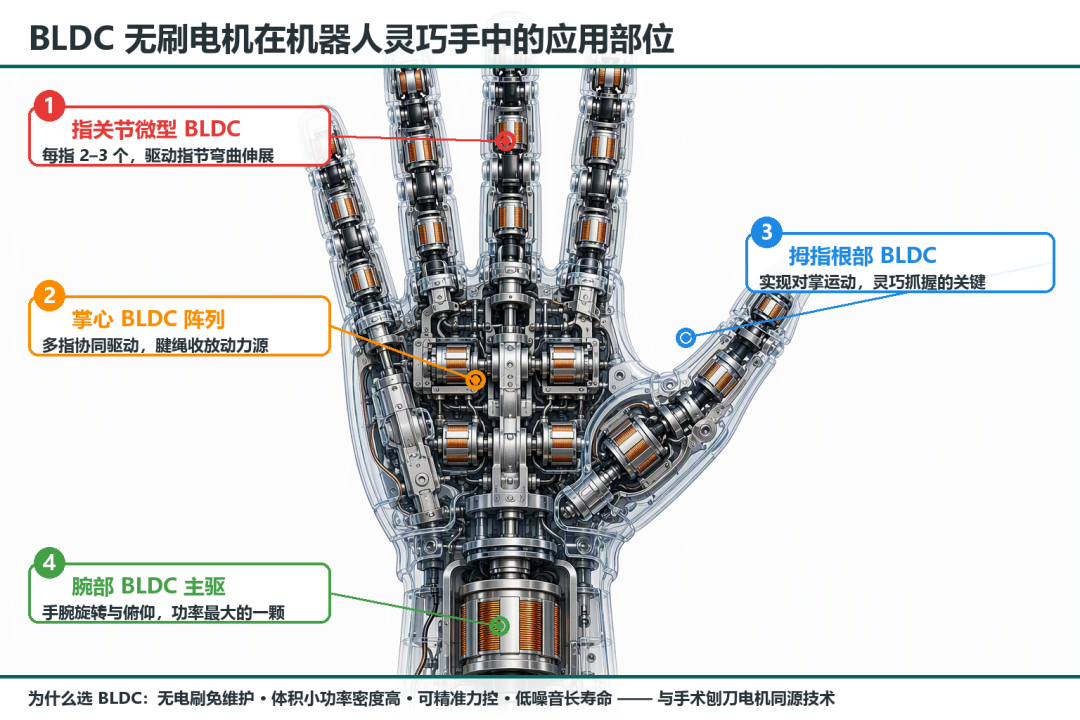

BLDC 在机器人灵巧手中的四个应用部位
写在最后：三个提醒
论文尺寸读不准时，给假设参数打上标记（我们用 _asm 后缀），日后好查账； 均匀化多匝线圈算不出绕组涡流损耗，要算它得建 3D 单导体子模型； 2D 模型反演出来的对流系数是集总值，别当成材料手册里的物理常数。
仿真不是算命，是算账——每一项损耗、每一度温升都对得上账，模型才敢拿去设计真电机。
参考文献与源文件

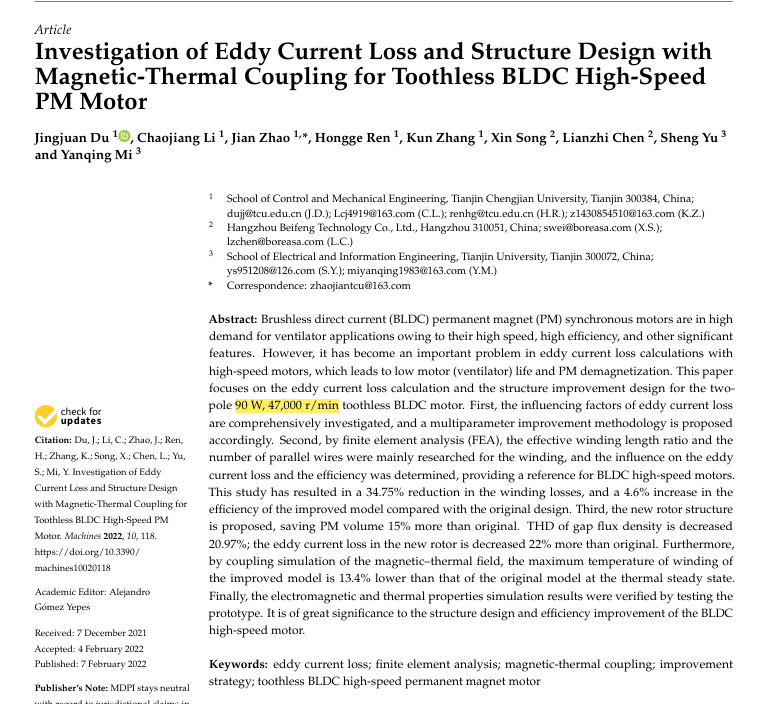

1. Du, J. et al. Investigation of Eddy Current Loss and Structure Design with Magnetic–Thermal Coupling for Toothless BLDC High-Speed PM Motor. Machines, 2022, 10(2): 118.（开放获取）
2. 案例源文件：bldc_slotless_du2022.mph（COMSOL Multiphysics 6.4，含三个研究与全部标定参数）
