从“课程大作业”到“企业级仿真报告”：应届生投CAE岗位，差的不只是软件操作
很多同学投CAE岗位时会有一种困惑：课程里明明跑过ANSYS、Abaqus、Fluent，期末大作业也出过应力云图、温度云图、流线图，为什么面试还是被问住？企业招聘CAE仿真工程师，看的不是“你会不会点软件”，而是能不能把一个问题从几何、网格、边界、求解到报告闭环做清楚。比如机器人零部件岗位要求做强度、刚度、模态、耐久性分析，并“规范撰写CAE仿真分析报告，清晰输出结论、风险及优化建议”。
本文按企业项目口径，把你原来那份课程大作业重做一遍：几何清理→网格→验证→复盘。按这个逻辑改，作品集 会从“学生作业”变成“可面试汇报的仿真报告”。
一、先判断：你的大作业和企业报告差在哪
课程大作业常见状态是：老师给CAD或STEP，按教程赋材料、加约束、自动网格、出云图、写“最大应力XX MPa，安全系数XX”。企业报告要补的四件事：
几何为什么这么简化：哪些特征保留、哪些删除、删除后质量/惯量如何补偿，要写依据，而不是“软件打不开就删了”。
网格为什么这么画：关键区域尺寸、整体尺寸、质量指标、收敛性检查，要有标准。南航机械结构有限元通用规则要求检查单元方向、长宽比、翘曲、偏斜、内角，并核对总质量、质心、约束和载荷；增材/通用网格参考中，长宽比可控制在较小范围、三角形接近60°、四边形接近90°、雅可比一般不低于0.7。
结果靠什么验证：网格收敛、解析解、对标试验或历史项目；不是只说“与预期一致”。判断仿真可信度更务实的标准是“偏差可控、规律一致”，而不是零误差。
报告给谁决策：设计改哪里、改到什么程度、剩余风险是什么、下次模型怎么迭代，要有结论和行动项。

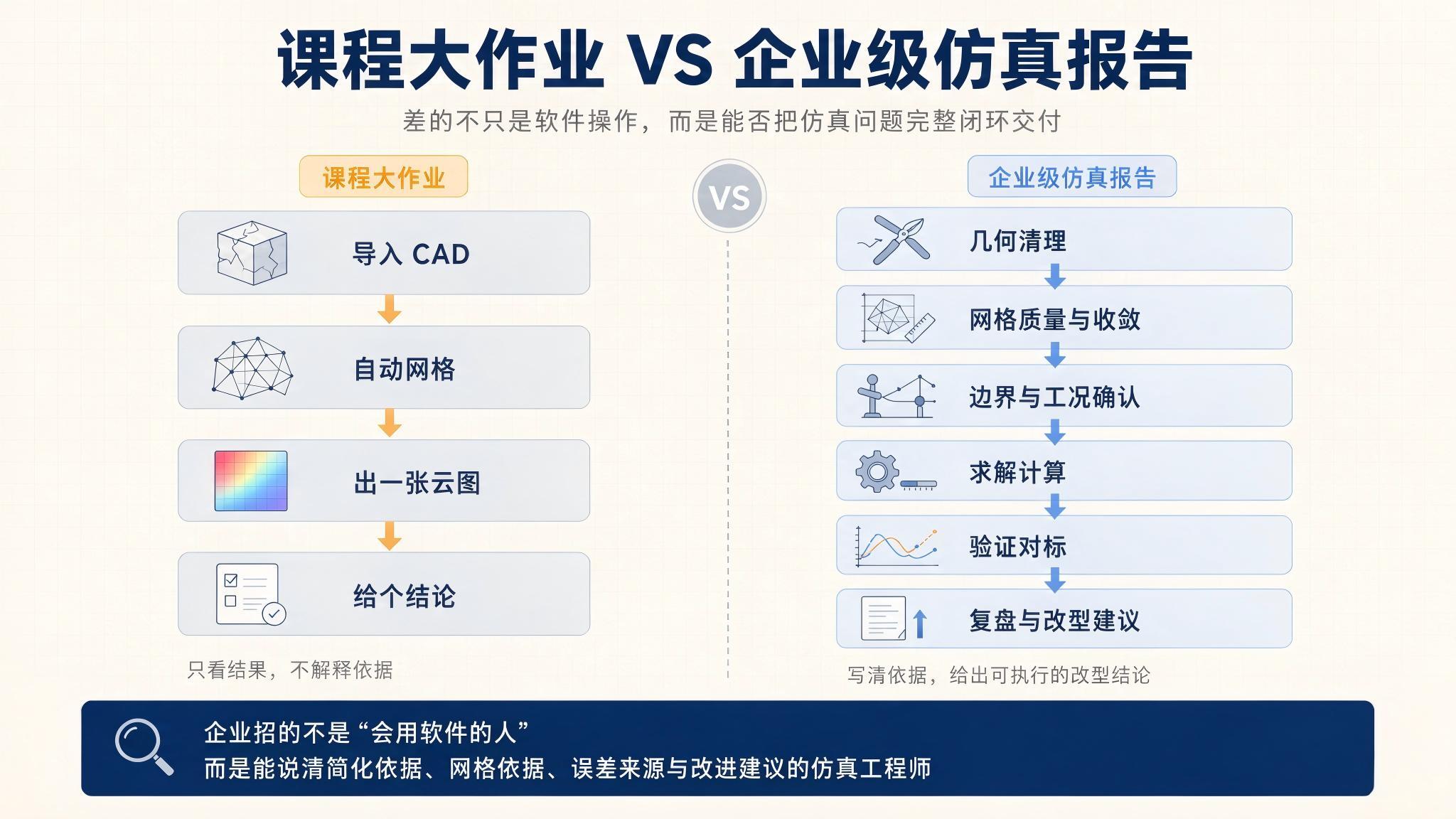

课程大作业 vs 企业级仿真报告
二、几何清理：企业级前处理的第一关
很多大作业直接在导入模型上画网格，结果小面、缝隙、重复边、微小倒角全留着，网格要么画不出、要么畸变。几何清理不是“让模型好看”，是降低无效自由度、减少网格畸变、保留工程关键特征。
结构件清理清单
以副车架、白车身类为例，企业前处理通常会做：
删重复线、重复面，修自由边和缝隙；
处理CAD导入导致的面重叠、错位、缺失面；
小孔、小倒角、装饰特征：非关注区可简化，但应力集中区圆角/孔边尽量保留；
油管卡环、非承载小附件：对应力影响小时可忽略，但要在报告写“已评估、忽略依据”；
装配体分块：白车身可按承载分区，分别赋材料、画网格、再做连接；
焊点、螺栓、MPC：焊点用等效单元或连接，螺栓可用梁/实体/绑定按精度需求处理，约束点小于一个单元时要细化或约束多个节点。
简化原则可记成一句话：关注区保细节，非关注区控规模，删掉的质量要核算。
流体/热场额外注意
流体区域常卡在尖角、狭缝、薄挡板、几何自交：
壁面尖角会导致边界层网格高度扭曲，可切小角或光顺；
不明狭缝会逼出极细网格，先查装配间隙是不是真实存在；
无厚度挡板、散热片、进出口过渡区，按流动方向做合理简化；
热仿真还要核对流体域/固体域接口，避免传热面重复或漏面。

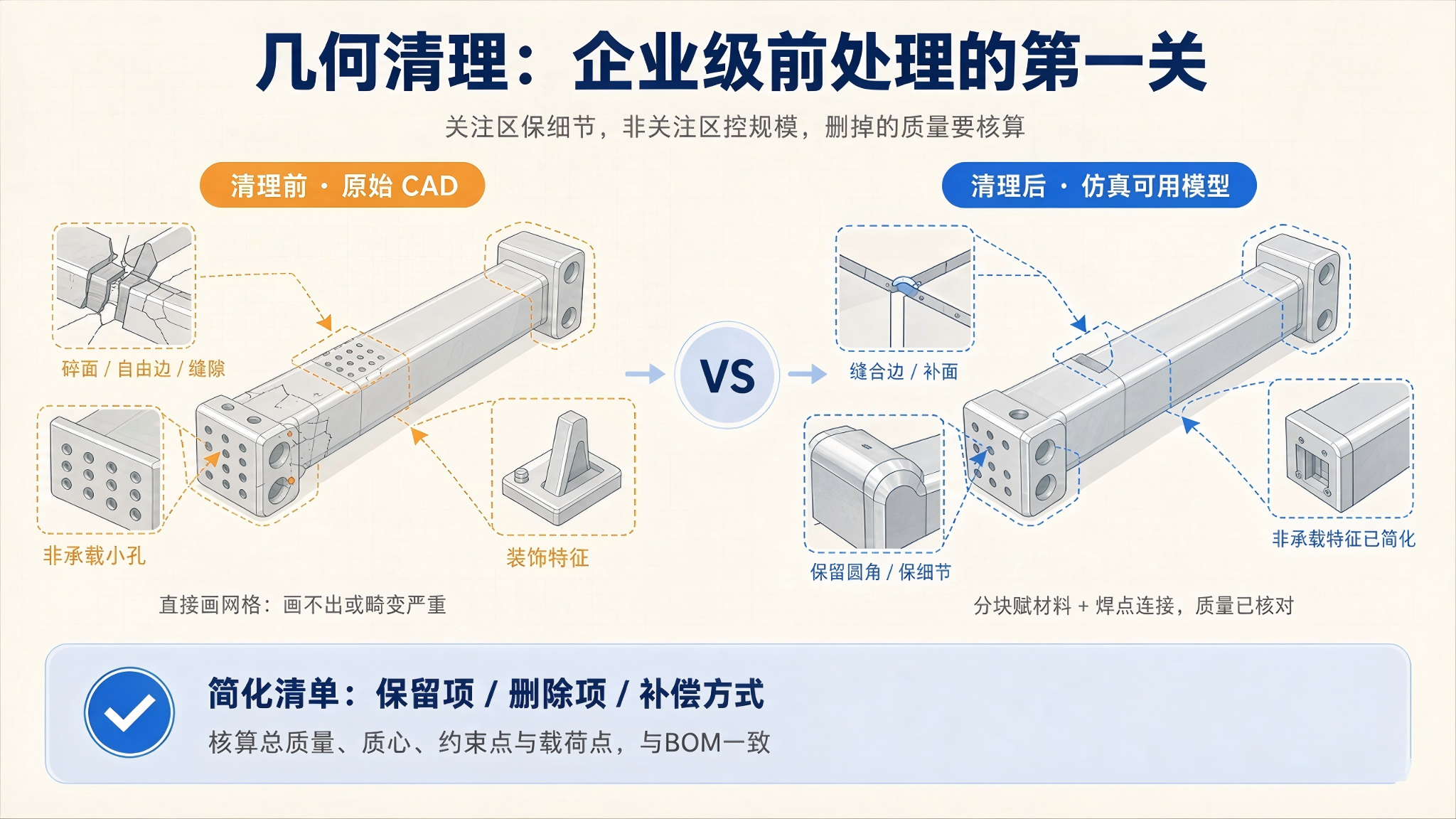

几何清理前后对照
改成企业报告的写法示例：
原始装配含螺栓孔阵、标识槽、非承载支架；本次仅评估主梁与接头应力，故保留所有接头圆角及孔径，删除标识槽与非承载支架；删除特征质量约占总质量0.3%，通过附加质量与质心校正补偿，对一阶弯曲模态影响预计小于设定阈值，后续以模态比对确认。
这比“已简化模型”专业得多。
三、网格：不是越密越好，是“可解释、可收敛、可复查”
课程作业常用默认网格尺寸。企业项目要回答：尺寸怎么定、关键区怎么加密、质量红线是什么、换人重跑结果是否稳定。
画网格前的三个决定
单元类型：薄壁用壳、实体用六面/四面、接触/应力集中用适配阶次；结构通用规则会按结构形式和连接校核单元类型。
关注变量：看最大von Mises就看孔边、圆角、焊趾；看刚度就看整体变形；看模态就看连接与质量分布；看流阻就看近壁和分离区。
疏密策略：应力梯度大处密，梯度小处疏。 应力集中区域建议孔边、圆角有多层单元过渡；薄壁厚度方向按企业规范保证足够层数。
质量检查硬指标
至少出一张网格质量表：
| 指标 | 关注点 | 常用处理 |
| 长宽比/纵横比 | 单元过扁会精度差 | 结构非关键区可放宽，关键区严控 |
| 雅可比 | 映射畸变 | 一般低于0.7要修，理想接近1 |
| 翘曲、偏斜、内角 | 壳/面网格尤其重要 | 南航规则列为基础检查项 |
| 单元方向 | 法向反了结果错 | 壳单元必查 |
| 连接一致性 | 分块、焊点、接触 | 不同分块节点数不匹配要映射/MPC |
还别忘模型级检查：总质量、质心、各部件密度是否与BOM一致；约束点、载荷点位置是否和安装图一致。
网格收敛性
企业报告里非常加分的一项。选一个关键响应，比如最大应力、最大位移、压降、峰值温度，按粗→中→细三套网格跑：
记录关键值变化率；
若细化后变化小于内部标准，如部分线性应力项目可取5%左右，说明当前网格可用；
报告写“采用中密度网格，兼顾精度与工时”，比“我用10万网格”更专业。

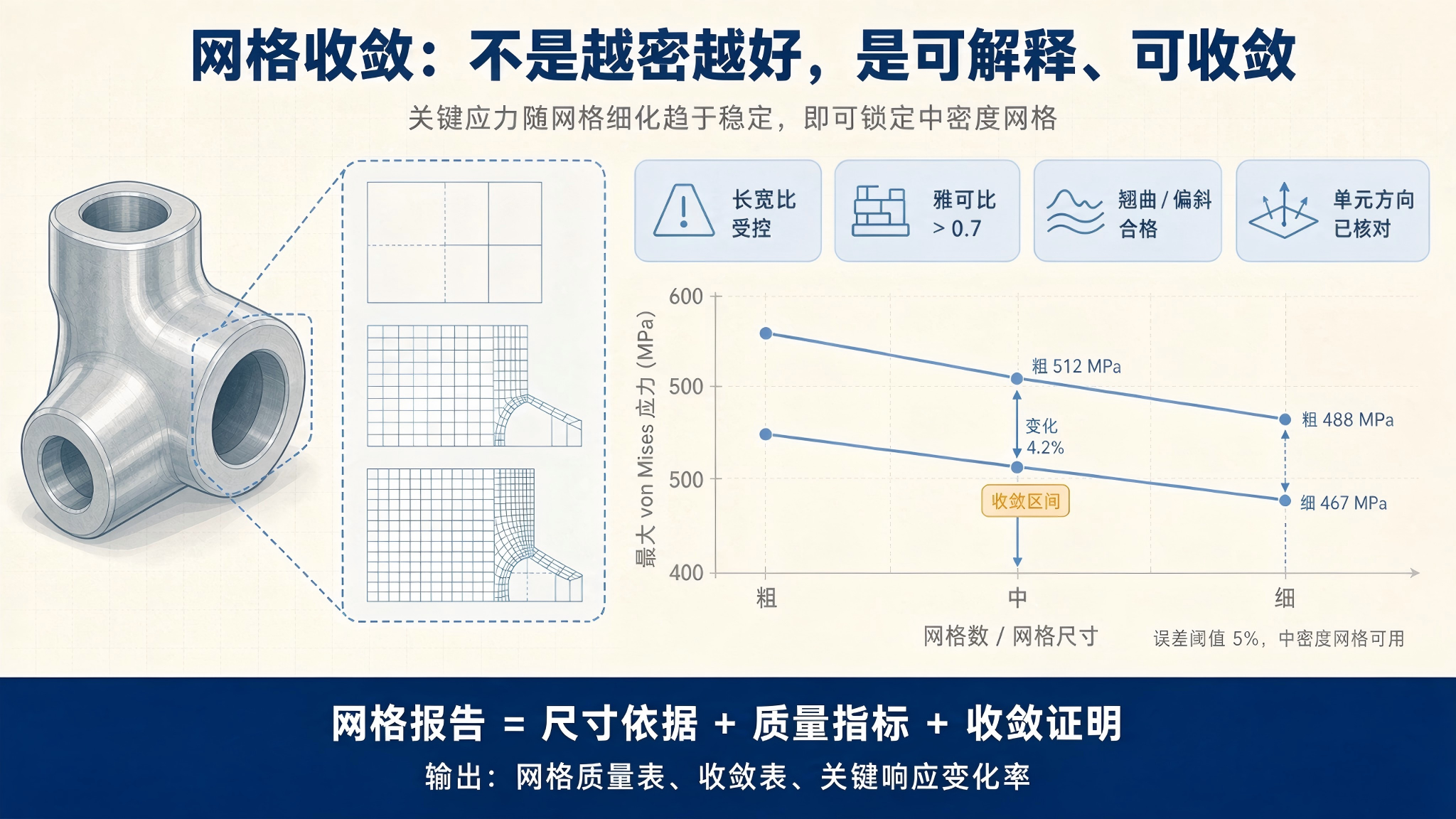

网格收敛性曲线
仿真秀学习入口（轻量植入）：如果HyperMesh 2D/3D、Workbench网格控制、Fluent边界层网格不会系统练，可直接按“结构网格”“流体前处理”“热应力网格”筛选仿真秀实战课，用副车架、换热器、壳体等案例跑三套收敛网格，比零散看视频更容易形成作品集。
四、验证：没有验证的云图，面试经不起追问
很多大作业止步于“应力最大值小于屈服”。企业会问：边界对吗？材料准吗？网格敏感吗？和试验差多少？
四级验证法
第一级：建模自检
单位制、材料牌号、温度相关参数；
约束是否等效真实安装，载荷方向是否按工况；
质量、质心、自由度、刚体 位移为零。
第二级：网格敏感
如上节，做收敛；至少说明关键结果不随网格剧烈变化。
第三级：解析/半解析对标
简支梁、受压筒、平板开孔、一维导热、管流压降，能用公式算就用公式算。面试时说“和弹性力学解析解误差X%”，比只放云图强。
第四级：试验或历史项目对标
有条件做样件试验最好；没条件用公开试验、企业历史报告、同平台老项目。对标时不追求零误差，看偏差是否可控、趋势是否一致：例如同载荷下危险点位置一致、随厚度/孔径变化规律一致、试验与仿真偏差在企业允许区间。
边界和材料的常见坑
材料参数别只填“钢/铝”，写清牌号、来源、是否温度相关；必要时用小试验校准。
接触别默认绑定：螺栓预紧、衬套、滑动副要分别处理；非线性不收敛先查接触、载荷步、初始穿透。
流体别默认k-ε：低雷诺、强分离、近壁分辨不够时，检查边界层网格、湍流模型和残差；残差不降先查入口发展段、边界层和松弛因子，而不是无脑加迭代。
热应力要把温度场和结构约束放在同一工况下映射，别两套模型各加各的边界。

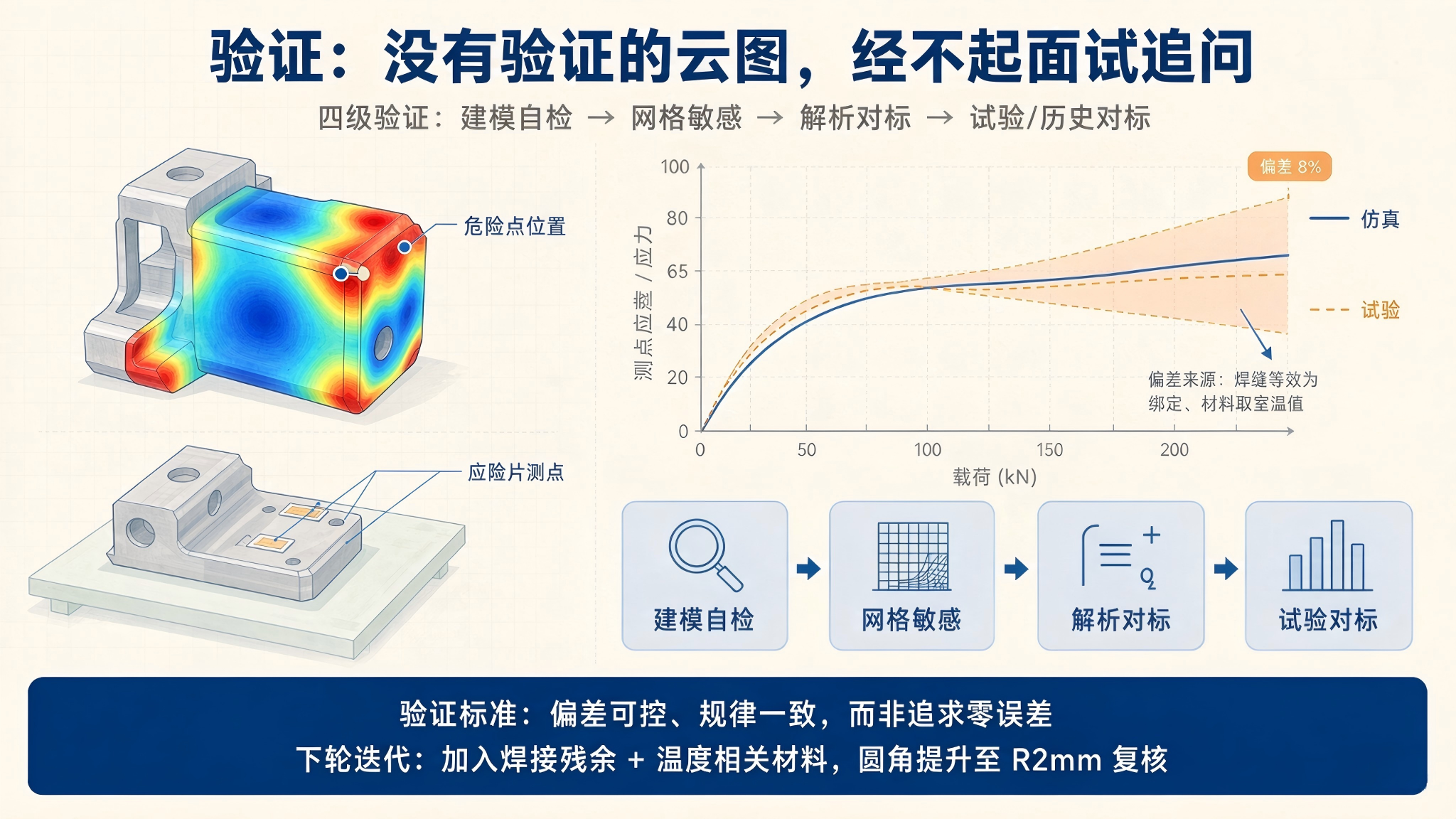

仿真 vs 试验对标验证
五、复盘：把“大作业”重写成“企业仿真报告”
企业报告不是云图合集，而是决策文档。建议用固定模板：
项目与目标：产品、分析类型、要回答的设计问题（不是“做静力分析”）。
输入与假设：CAD版本、BOM、材料证书、工况表、简化清单。
模型与网格：几何清理记录、单元类型、尺寸策略、质量表、收敛表。
边界与求解：约束安装图、载荷工况、接触/湍流/求解器设置。
结果：不只给最大值，给危险位置、主导机理、灵敏度（厚度/圆角/流速/换热系数）。
验证：解析/试验/历史对标，偏差说明。
结论与建议：合格/不合格，改圆角、改壁厚、改材料、改散热方案；给出再分析优先级。
复盘与归档：本次模型可复用点、数据存放、下次迭代清单。
应届生改作品集时，把原来一页PPT“结果图+结论”扩成上面8节，面试官能看到前处理判断、网格依据、验证意识和改型能力，这四项正是企业招人最缺的。
一个复盘句式可以直接套：
本轮最大应力位于接头圆角，初始R1mm、网格中密度下为XXX MPa；加密至R方向三层以上变化4.2%，可认为收敛。与同结构试验应变片比对，危险点位置一致，绝对值偏差8%，主要源于焊缝等效为绑定及材料参数取室温值；建议下一轮加入焊接残余、温度相关材料，并将圆角提升至R2mm复核。
这段一念，基本就是企业工程师语气。
六、按企业标准补能力：仿真秀能接哪一段
如果对照上面四步发现“几何不会清、网格不会评、验证没数据、报告没模板”，可以按岗位补，而不是泛学软件。
仿真秀2018年创立，是国内工程仿真与CAX垂直平台，覆盖结构、流体、热、电磁、多物理场，以及航空航天、汽车、轨交、新能源、装备、电子电器等场景；个人侧有精品课程、实战案例、专项培训、职业培养和认证，已服务120多万高校学员与工程技术人员；企业侧依托安世亚太30年行业沉淀、10000+项目案例、5000+研发客户经验，做定制内训、人才体系、技术咨询、项目攻关和研发流程优化。
对应到本文四步，建议这样用：
几何清理与前处理：学HyperMesh 2D/3D、Workbench SpaceClaim/DM、流体区域清理，拿副车架、白车身、换热器做分块练习；
网格与质量：按结构/流体/热分别跑三套收敛网格，输出长宽比、雅可比、翘曲、边界层y+报表；
验证与对标：跟结构强度、Fluent压降、热应力映射、模态相关性案例，建立“解析解+试验对标”习惯；
报告与求职：把课程案例按企业8节模板重写，形成1份结构、1份流体、1份热或多物理场作品集，面试直接讲简化依据、网格依据、误差来源和改进建议。
企业研发团队若想统一口径，也可走定制内训：把贵司产品类型、材料库、网格规范、报告模板做成内训包，减少“每个人仿真风格不一样”的问题。
七、写在最后：应届生最该补的不是软件数量
投CAE岗位，与其再学第5个软件，不如把1个软件跑深：
几何清理写出“保留/删除/补偿”清单；
网格写出“尺寸依据+质量指标+收敛证明”；
验证写出“解析/试验/历史至少一项对标”；
复盘写出“设计改哪里、风险剩多少、下次查什么”。
大作业改完这四步，就不只是“我会仿真”，而是“我能按企业流程交付仿真结论”。这才是CAE面试作品集的核心。
