特斯拉的"卡扣专利"被捧成了降噪黑科技，但NVH工程师应该看到的是另一件事
但这篇文章不想走"特斯拉设计好巧夺匠"的路线。我想谈的是：从一个NVH系统工程师的视角，这枚卡扣真正的分量在哪里——以及它为什么不该被神化成"黑科技"，却仍然值得你认真对待。
一、先别急着捧：这枚卡扣的"技术"本身，真没什么颠覆性
先把话说透。
特斯拉这条方案的核心结构，业内任何一个做过 BSR（Buzz/Squeak/Rattle，嗡鸣-吱嘎- rattling）控制 的人看一眼就知道路数：

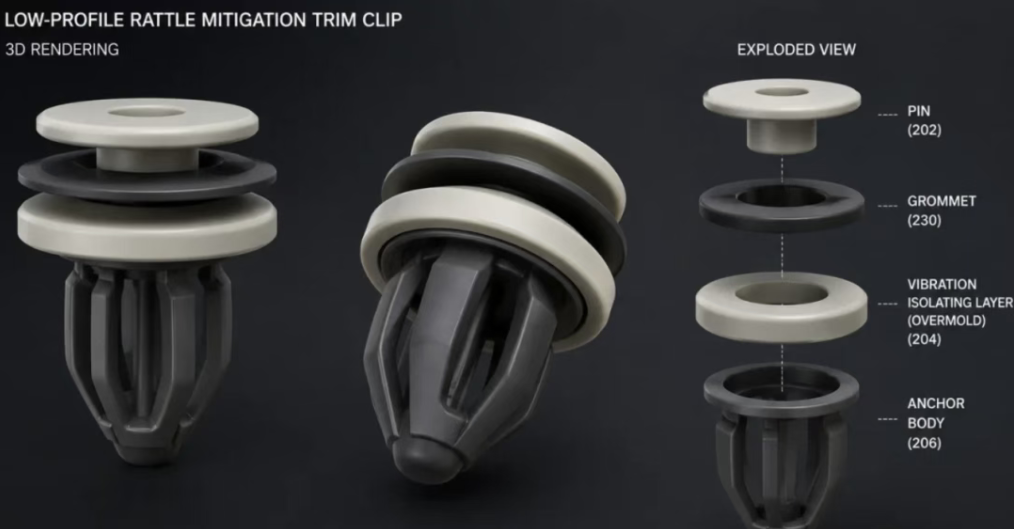

部件 | 材料 | 角色 |
|---|---|---|
锚定主体 / 销钉（Pin） | 玻纤增强尼龙 PA+GF | 刚性锁止，承担保持力 |
护环 / 衬套（Grommet） | 同系刚性尼龙 | 定位、支撑、与钣金孔的机械咬合 |
TPE隔振层（软层） | 热塑性弹性体，二次注塑包覆 | 把硬接触变软缓冲，切断振动直达路径 |
组合形态 | 低轮廓蘑菇状，对称弹性爪 | 低矮包络 + 应力分散 + 可拆卸 |
双材质二次注塑？ 家电行业做了二十年。TPE作为隔振介层？ 车门密封条、发动机悬置、甚至高档车的内饰卡扣衬套里早就在用。对称弹性爪代替单侧悬臂梁以降低应力集中？ 这是《塑料卡扣设计手册》级别的基础课。
所以从技术发明的角度——这件事的含金量不在于"想到了别人想不到的"，而在于一个以效率/极简主义为导向、长期对内饰精细化"不太上心"的车企，终于把BSR控制写进了最底层紧固件的零件规范里。
这不是颠覆。这是补课。而补课的时机，恰恰暴露了电动车NVH的根本困境。
二、为什么偏偏是现在？因为电动车把"小问题"熬成了"大问题"
这里有一个常被媒体粗糙表达、但需要精确理解的因果链：

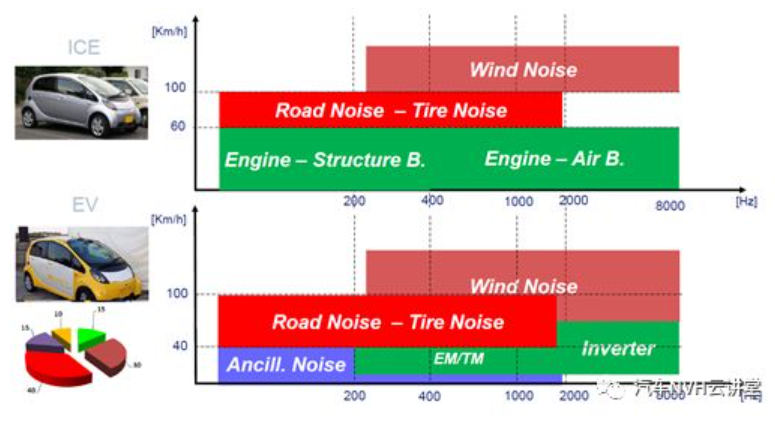

2.1 燃油车时代的"发动机噪音掩护效应"
传统燃油车里，发动机点火脉冲、进气噪声、排气轰鸣构成了一个 30～60 dB(A) 量级的宽频背景声场——不是"安静"，而是"吵得足够均匀"，以至于内饰板传来的 离散性高频 rattle（咔哒/咯吱） 被部分掩蔽。心理声学上叫 掩蔽效应（masking effect）。
2.2 电动车把掩蔽效应撤走了
电机+减速器的噪声谱集中在特定阶次和窄带频段，整体声压下来了，但背景噪声变得"薄"而"透"。此时，同样的卡扣-饰板界面微滑移、同样的钣金传递函数，产生的异响在主观评价里会被放大 不止一倍——因为它不再被淹没了，它站到了声场的"前景"位置。
这就是为什么用户投诉从"发动机声音太大"变成了"怎么老是有个东西在哒哒哒"。
2.3 于是NVH战场被迫下沉
行业过去对付内饰异响的主流手段是三种"堵"法：
加隔音棉（吸声）
加阻尼胶/丁基胶（结构阻尼）
贴泡棉/海绵条（填缝）
这些都是接收端/路径末端的被动补救。成本上去了，重量上去了，但只要你那个卡扣节点本身还在做硬接触 + 间隙累积 + 微滑移摩擦激励，它就像水管破口——你在出水口摆再多的桶，也解决不了源头渗漏。
特斯拉这枚卡扣的本质动作是：把隔振点前推到节点本身，从根源上改变连接刚度与接触性质。 方向上是对的——但它不是一个新发现，是整个行业BSR方法论里早就写好的那一页，只是电动车的静音环境逼着你必须翻到那一页了。
三、真正值得工程师关注的：卡扣不是"紧固件"，是振动传递网络里的非线性节点
这才是我想说的核心观点，也是大多数"解读文章"跳过的部分。
3.1 你需要把卡扣放进 TPA（Transfer Path Analysis，传递路径分析） 的坐标系里看
车身→钣金安装点→卡扣→内饰板→声辐射到耳，这是一条真实的能量传递链。卡扣在这个链条里的角色，可以用一个非常简化的力学模型来理解：
刚度 k：决定了卡扣对饰板的约束力大小，也决定了接触界面的法向压力（从而影响摩擦阻尼）
接触间隙 δ：决定了饰板相对钣金是否有"自由行程"可以 rattle
等效阻尼 η：来自界面摩擦、材料内耗、以及——如果你做得好的话——弹性介层的滞回耗能
传统一体式尼龙卡扣的问题是：
k 太大且纯刚性 → 振动直通；δ 随磨损/热胀冷缩增大 → rattle空间变大；界面没有滞回耗能 → 所有能量反射成微冲击声。
特斯拉的 TPE 层做了一件非常具体的事——它给这个节点注入了一个可控的复数刚度：
实部提供定位保持力不至于让饰板漂，虚部（由TPE的滞回特性贡献）把一部分振动能量就地转化为热，不让它继续沿着链传到内饰板辐射出去。
这就是"隔振"二字在这里的物理含义——不是吸音棉那种多孔介质吸声，而是弹性-阻尼元件的力传递率降低：
TPE层把节点的固有频率 fn往下拉、阻尼比 ζ往上抬——传递率在关键频段塌下去，rattle自然哑了。
3.2 但你必须接受一个现实：TPE也带来新的工程变量
这也是我想给热情降温的地方。加了软层 ≠ 万事大吉，反而引入了新的控制项：
新增变量 | 带来的风险 | 需要管控的手段 |
|---|---|---|
TPE压缩永久变形（蠕变） | 长期服役后预紧力衰退 → 间隙重新出现 | 材料选型要盯 compression set 指标；做热老化+温循验证 |
TPE与PA+GF的粘接界面 | 剥离后隔振层失效，卡扣退化回硬接触 | 二次注塑的机械互锁纹理设计（沟槽/微孔）+ 剥离力检验 |
温度-刚度曲线 | 冬天TPE变硬→隔振效率掉；夏天变软→保持力疑虑 | 要做 -40℃～85℃ 全温区插拔力+传递函数扫频 |
二次注塑工序增加 | 成本与节拍压力 | 需要算清"少贴多少泡棉/少几次NVH返工"才能justify这笔增量 |
所以你看，真正的工程难点从来不在"想到用TPE"，而在把TPE变成一个可量产、可寿命承诺、可全温区稳定的系统级解。 这才是特斯拉这条专利里那些看似无聊的细节——导向锥面、对称弹性爪、内部锁止几何——存在的理由：它们在为"软层方案"兜底，确保不会因为软层的引入反而牺牲了可靠性。
四、那这枚卡扣的"真正创新"到底是什么？
不是材料组合，不是TPE，也不是蘑菇形轮廓。
它的真正价值，在于它传达了一个态度层面的转变，而这个转变对国内车企和结构工程师来说，比一个卡扣形状更值得咀嚼：
👉 把NVH指标写进离散紧固件级别的零件规范，而不是留在总装后的"调异响"工位去擦屁 股
具体来说：
过去的做法（多数厂家现状） | 特斯拉这条专利暗示的方向 |
|---|---|
卡扣=采购部选型的低成本标准件，只要拉脱力达标就行 | 卡扣=NVH传递链上的一个被定义的阻抗节点，有明确的动刚度/阻尼/耐久指标 |
BSR问题在试制阶段靠贴胶带、塞海绵、拧螺丝"临时压制" | BSR控制在概念/详细设计阶段就通过界面材料学和连接刚度设计前置处理 |
卡扣工程师看图纸公差，NVH工程师看声压曲线——两套语言 | 卡扣的 插入力/拔出力/接触刚度/蠕变余量 本身就是NVH的输入边界条件 |
这才是"小零件大乾坤"的真正含义——不是某个工程师灵光一闪画了个蘑菇头，而是组织层面第一次认真地把"指甲盖大小的连接点"纳入了NVH的系统控制边界。
五、给一线结构/NVH工程师的几条实操建议
如果你看完热门解读想问的是"那我明天能干什么"，以下是比"学特斯拉做TPE包覆"更根本的动作：
1. 把内饰卡扣从BOM表里捞出来，做一次"节点审计"
数清楚你车上到底有多少个卡扣节点、分布在哪些关键声学敏感区域（A柱/顶棚前缘/门板上沿/中控侧面），标注每个节点的：
承载方向（主受力是Z向拉脱还是剪切？）
界面材料配对（尼龙×聚丙烯×钣金——摩擦系数配对决定了slip-stick激振倾向）
可触及的装配公差累积链
你不可能优化你没量化的东西。
2. 建立卡扣的"动刚度"意识，而不只看"拉脱力≥XX N"
拉脱力是静态指标，但rattle是动态非线性现象。有条件的话：
对关键敏感位置的卡扣做 频响函数（FRF）测试：输入扫频激励→测传递力→算出等效动态刚度
对比硬连接 vs. 加介层方案的实际 插入损失（Insertion Loss）
3. TPE/TPV/TPO选型别拍脑袋
如果你真打算在某类卡扣上引入弹性介层，至少盯三组材料数据：
tanδ（损耗因子）随温度/频率的变化——决定隔振带宽
Compression Set（压缩永久变形）@70℃×22h——决定一年后的预紧力还剩多少
耐磨/耐UV/耐化学（内饰清洗剂雾化环境）——决定它会不会粉化剥落
4. 别忘了：对称弹性爪的本质是"降低应力集中系数 Kt"
如果你不打算上双材质方案，但想改善传统卡扣的耐久性和异响趋势，至少可以做一件事：把单侧悬臂梁的根部圆角、截面过渡、导向角度重新按应力集中系数优化一遍。很多时候，异响的起点不是"没用TPE"，而是"卡扣根部微裂纹→塑性变形→间隙增大→rattle"的慢性退化路径。断了这个路径，你就赢了一半。
六、结语：不神化，不轻视
特斯拉这枚卡扣专利，被汽车自媒体包装成了一场"以小博大的设计革命"。但站在NVH工程的标尺上，它更准确的定位是：
一个迟到但正确的回归——把噪声控制从"末端堵漏"拉回到"源头节点设计"，把一枚被视作理所当然的标准件，重新当作一个有声学意义的阻抗元件来对待。
这谈不上性感，但非常诚实。
而对每一个结构工程师来说，真正的启示也不是"赶紧把卡扣换成TPE包覆"——那是抄答案。真正该带走的问题是：
你设计的下一个零件界面，传递函数是怎样的？振动到了这里，是被吸收了、还是被送进了座舱？
回答了这个，你做的就不只是"固定得住"的卡扣，而是"听得见品质"的卡扣。
参考资料：USPTO公开申请 US 2026/0110320 A1 "Low-Profile Rattle Mitigation Trim Clip"；行业BSR控制方法论参见 SAE J1637 / VDA 230-206 相关框架；卡扣设计力学基础可参考《Plastic Snap-Fit Design Guide》（Bayer/DSM 材料体系手册）
