OptFuture让旋转结构仿真回归简单高效
前言
在仿真分析中，计算成本始终是一个难以回避的核心问题。面对风扇、叶轮、齿轮或涡轮盘等大型复杂周期结构，传统的完整建模方式会导致网格单元数量动辄达到数百万甚至上千万，普通工作站往往不堪重负，单次求解耗时数小时至数天，且内存占用大、设计迭代周期长。为此，循环对称方法提供了一种在不牺牲计算精度的前提下大幅降低计算量的有效途径：这类结构绕中心轴旋转特定角度后能与自身重合，由多个相同扇区重复排列而成，因此只需分析其中一个扇区，再通过边界条件将结果扩展到整个模型，即可获得与完整模型几乎完全一致的结果。
循环对称的网格匹配枷锁
由前述内容可知，在常见的基于贴体网格的有限元软件中，循环对称的基本原理是：求解单个扇区后，通过旋转复 制得到整个模型。为了实现这一过程，软件需要在两个切割面之间建立节点位移的约束方程。
其中为绕旋转轴的旋转矩阵，这一方程的建立要求两个切割面上的网格节点必须满足以下条件：
| 要求 | 说明 | 实现匹配的方法 |
|---|---|---|
2. 开启Match Control强制两侧节点匹配 3. 手动控制切割边上的单元分割数 | ||
这些方法存在以下问题：对复杂几何的适应性差（微小特征易导致匹配失败）；前处理耗时长（需花费时间清理几何/调整网格）。
OptFuture：空间背景网格 挣脱匹配枷锁
OptFuture空间背景网格核心思想与传统的贴体网格完全不同：
空间背景网格整个求解域被划分为规则的、结构化六面体网格（不会出现畸变单元）
几何体只是放在网格空间中，不要求网格节点落在几何表面上
在每个网格单元内，通过计算材料体积分数来确定单元的材料属性
在材料边界附近单元，自动进行八叉树细分以保证几何边界的积分精度
| 传统贴体网格 | 空间背景网格 |
|---|---|
2. 旋转复 制时，需要将旋转起始面的节点映射到旋转结束面 3. 因此，要求两个面上的节点位置必须一一对应 | 2. 循环对称不是通过“节点映射”实现的，而是通过在求解器中施加周期性边界条件 3. 两个切割面只是几何位置，不是网格边界 4. 求解器在处理约束方程时，不会强制要求两个面上的节点一一对应 |
传统循环对称强制切割面网格匹配，根源在于贴体网格的边界依赖性；OptFuture采用空间背景网格，将几何与网格解耦，从而从根本上消除匹配要求，在不牺牲精度的前提下，将循环对称的前处理成本降低一个数量级以上。
OptFuture：高精度不妥协 高效率不等待
OptFuture基于循环对称方法，仅需构建单扇区模型并施加周期边界条件即可完成整体分析，这一方法将计算规模降低至原来的1/N（N为扇区数），同时保持高精度结果。OptFuture.2026.1.0版本进一步增强了循环对称的工程适用性——支持曲面拾取，用户可直接在弧面、圆柱面等曲面上定义周期边界，无需手动创建理想的平面切割面，大幅降低了复杂几何的处理精度。

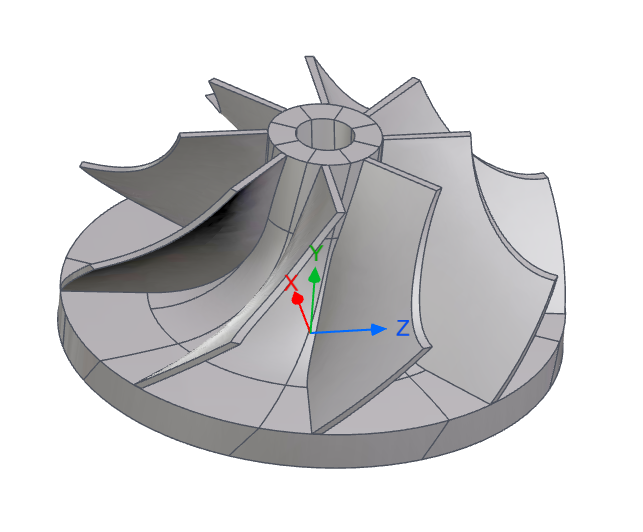

以下为从完整360°叶轮结构中，截取的1/8重复单元，完整叶轮由8个完全相同的扇区组成，每个扇区包含1个完整叶片及对应的轮盘扇区，基本扇区角度45°，曲面截面为等角度圆周阵列曲面分割得到，求解时间仅需10s。
 |  |
材料密度：7850 kg/m³，杨氏模量为196 GPa，泊松比为0.3。

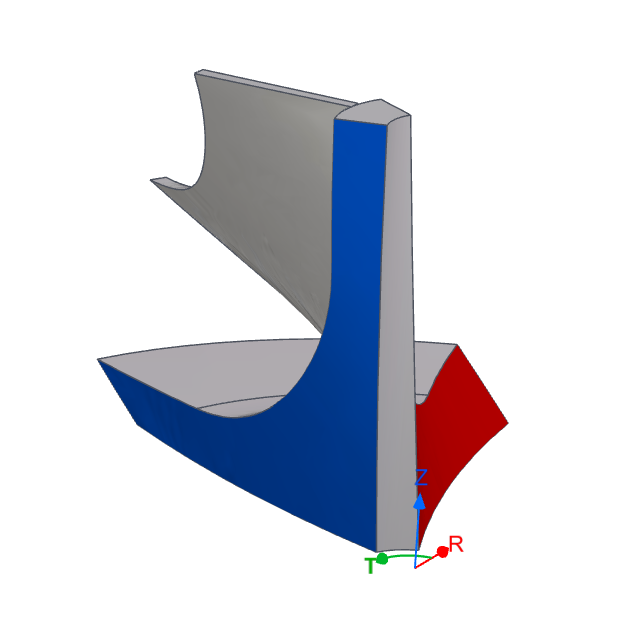

柱坐标系建立：
 |  |
完整模型网格参数：单元尺寸111，节点总数量152 万；单元总数量32.3 万；节点自由度456 万。
1/8模型网格参数：单元尺寸111，节点总数量19.186万；单元总数量4.0707 万；节点自由度57.558 万。
载荷与约束：在轮盘轴孔面施加位移约束，限制刚体 位移；在两个曲面切割面上施加循环对称边界条件；施加绕旋转轴（Z轴）的角速度2000rpm。

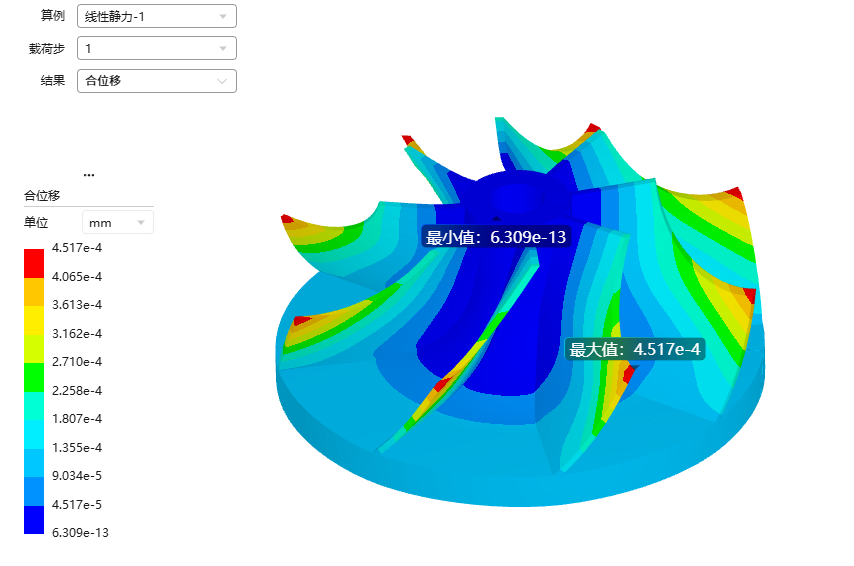

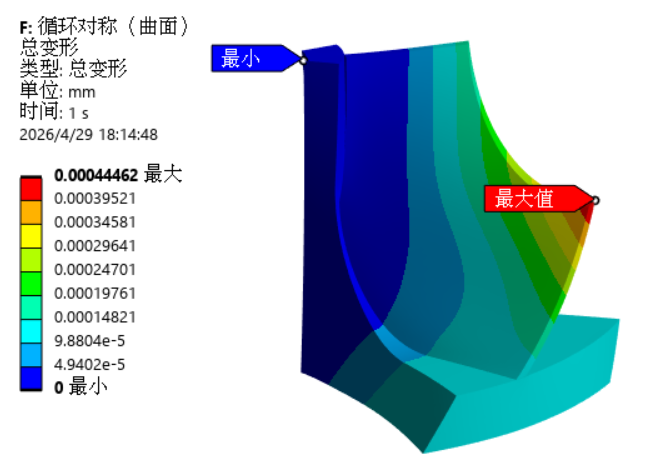

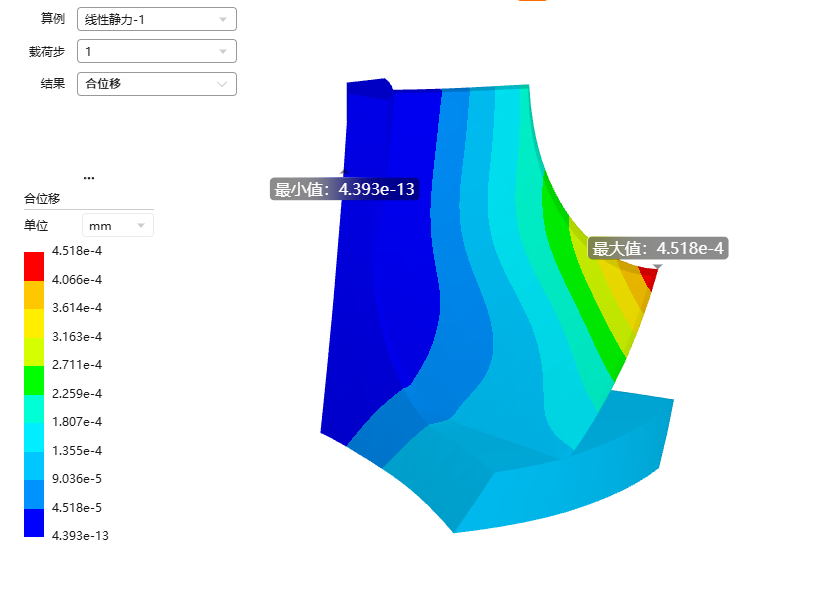

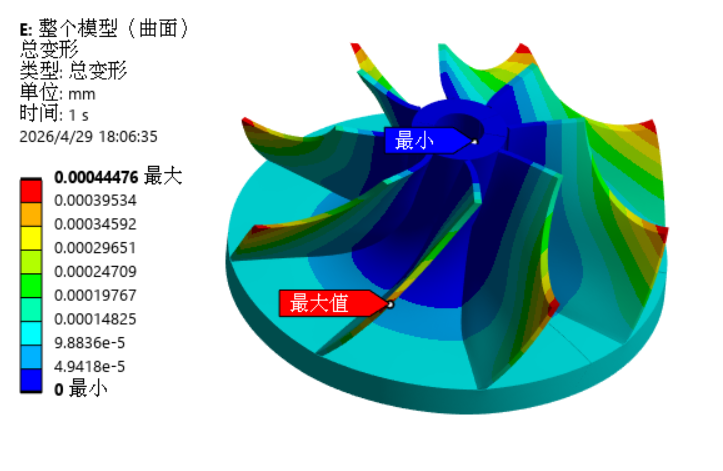

以下为某商软与OptFuture在完整模型与1/8模型下的位移计算结果，商软完整模型与其1/8模型总位移误差为0.03%，OptFuture完整模型与其1/8模型总位移误差为0.02%，一致性更好；且OptFuture1/8模型的总位移与商软误差仅为1.61%，因此OptFuture1/8模型可以精确扩展至完整模型。
| 某对标商软 | OptFuture | 误差 | |
|---|---|---|---|
 |  | ||
 |  | ||

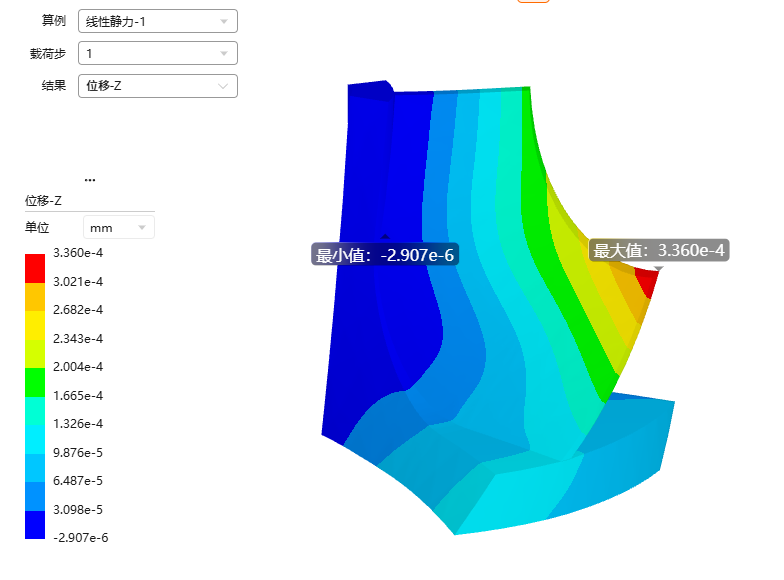

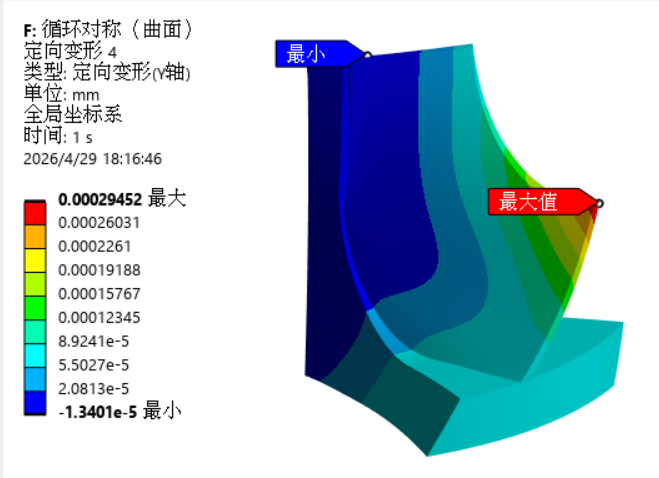

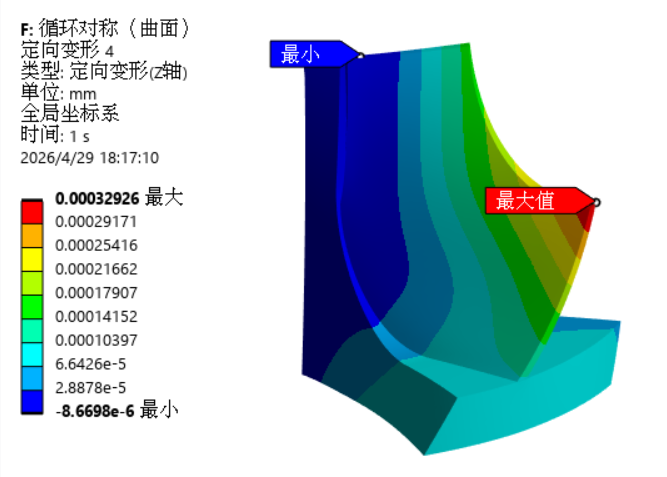

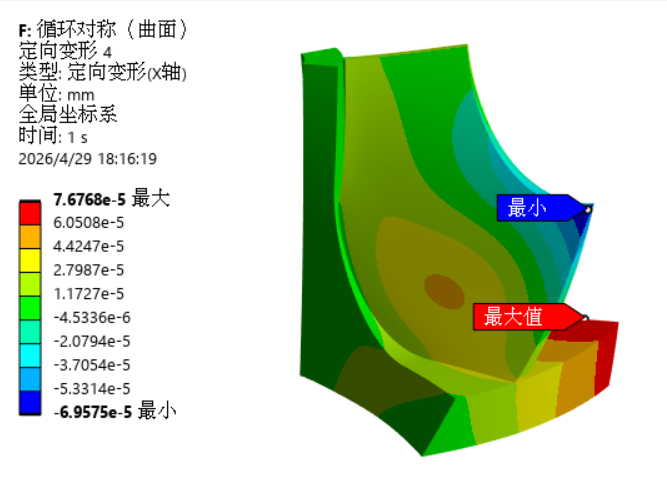

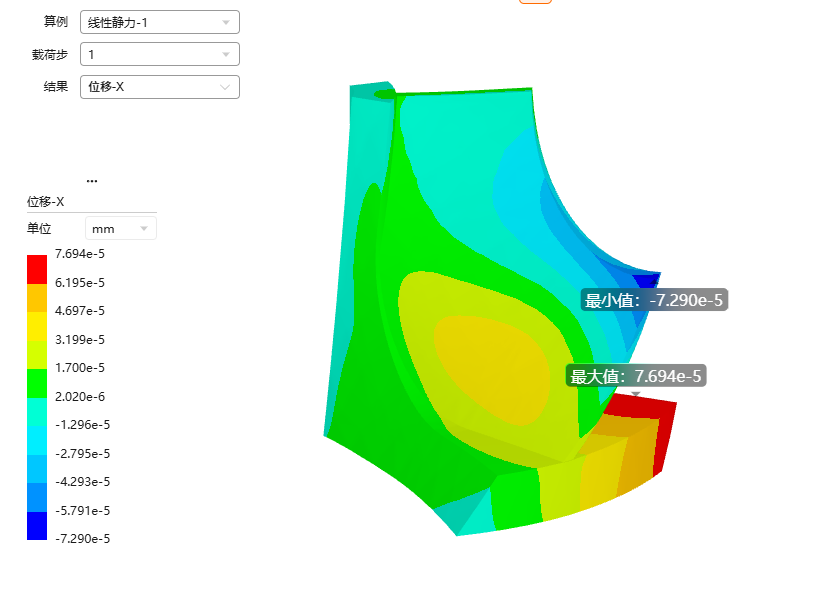

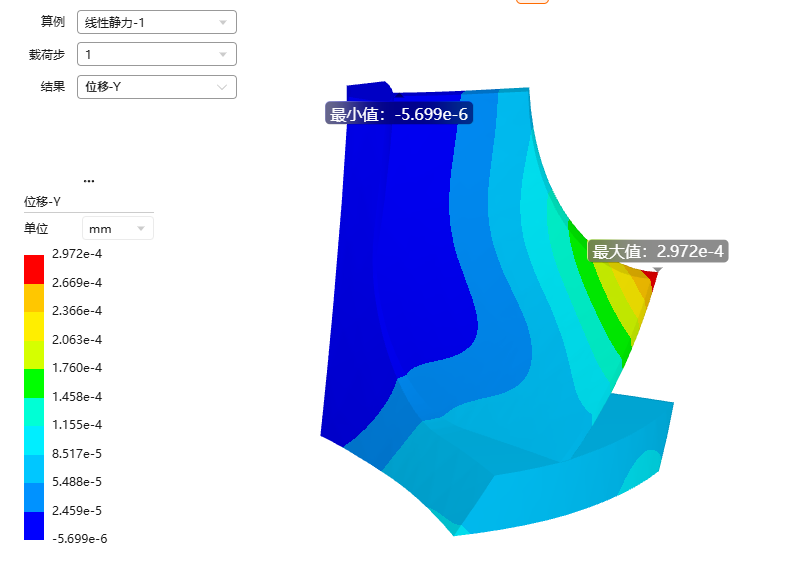

另附1/8模型位移分量对比，各方向位移分量云图趋势准确，最大误差不超过2%。
| 某对标商软 | OptFuture | 误差 | |
|---|---|---|---|
 |  | ||
 |  | ||
 |  |
案例操作教程

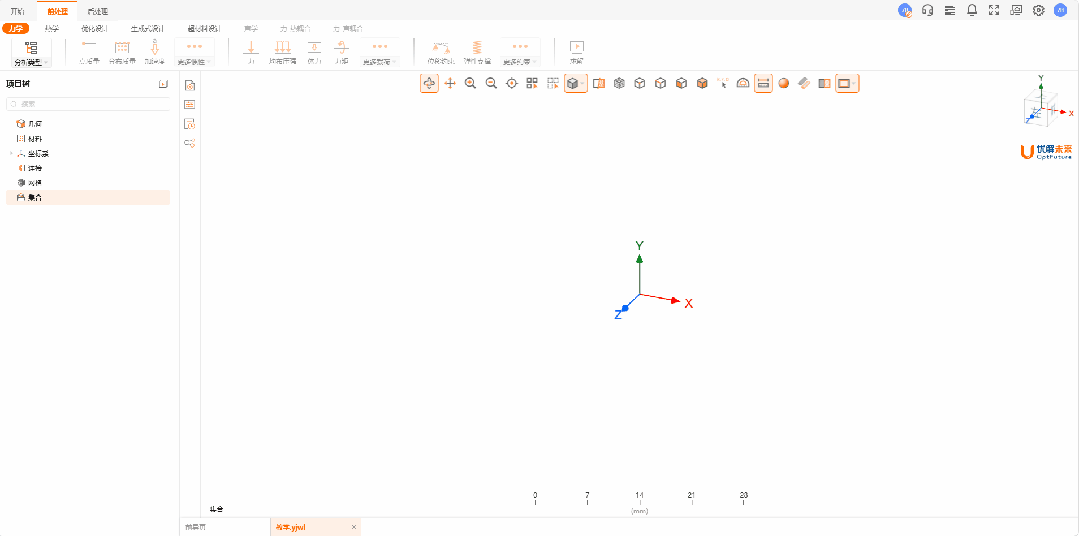

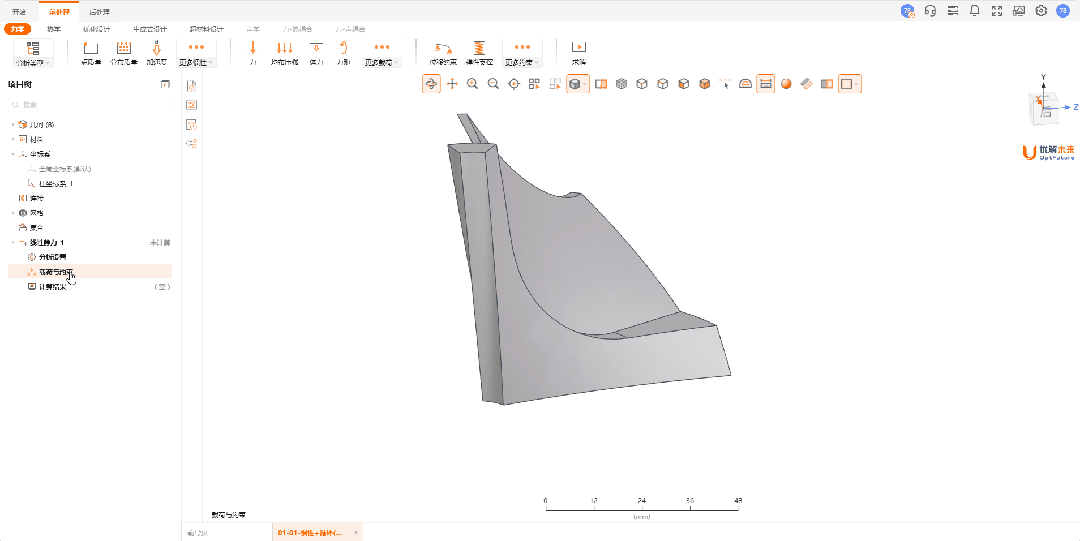

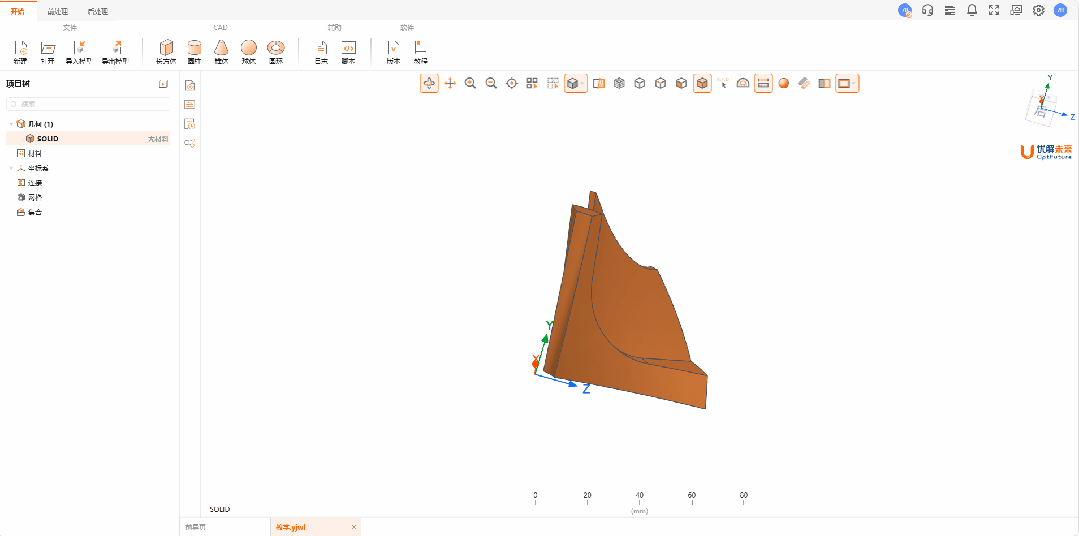

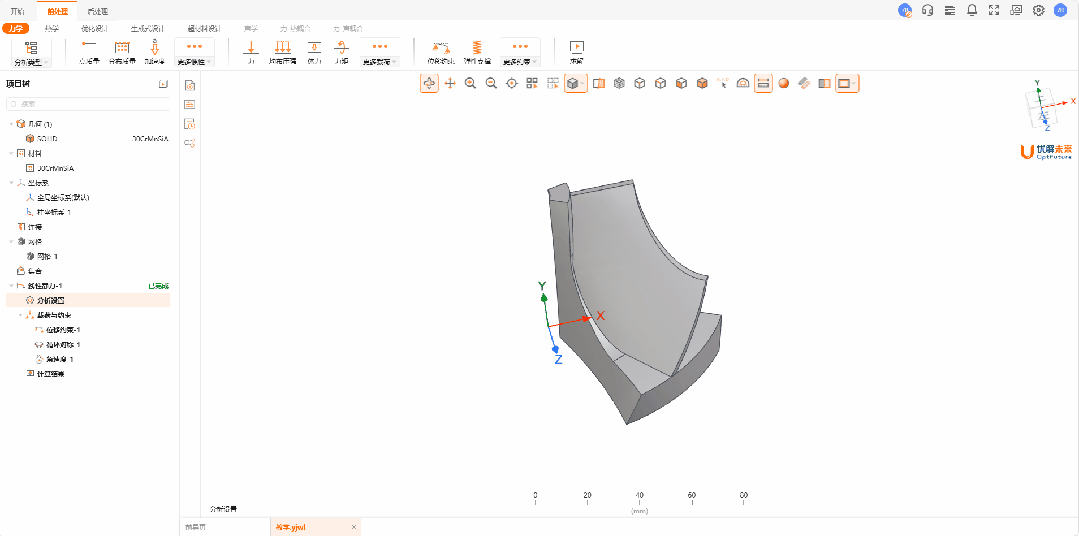

Step 1 导入模型
Step 2 添加材料

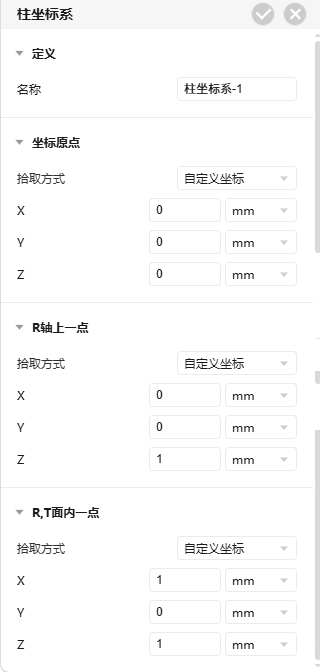

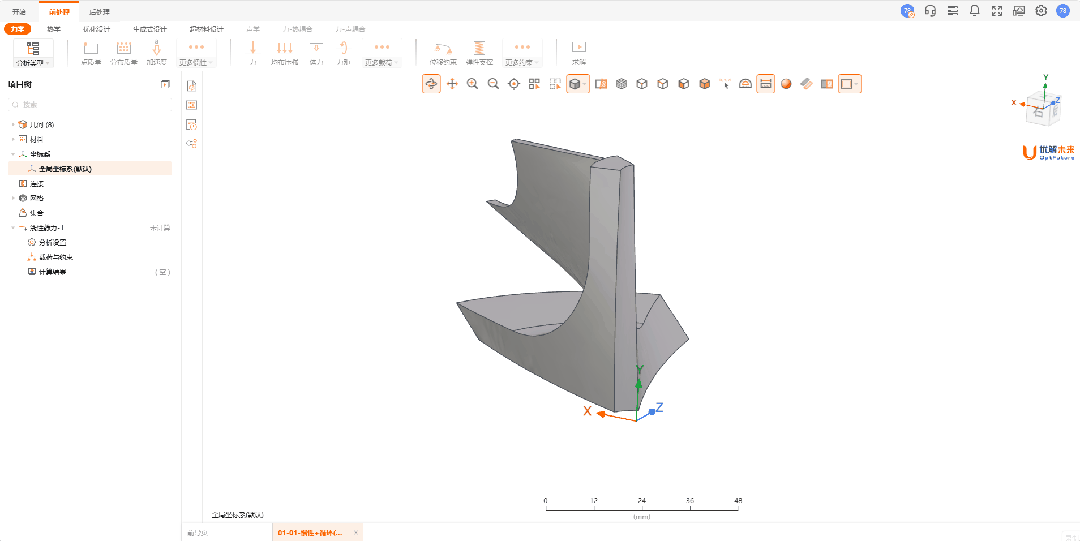

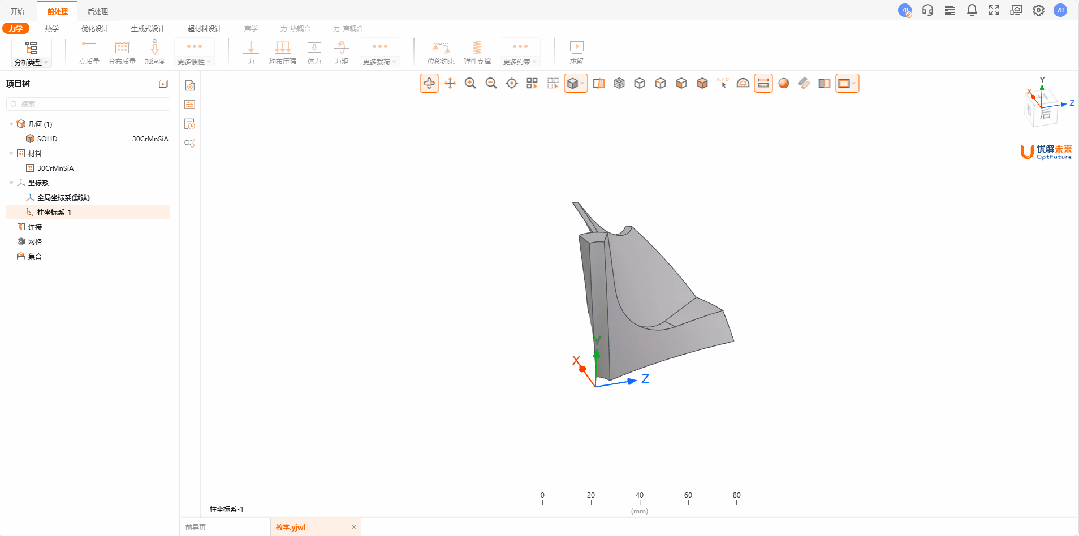

Step 3 添加柱坐标系
Step 4 添加网格
Step 5 添加分析类型/载荷与约束

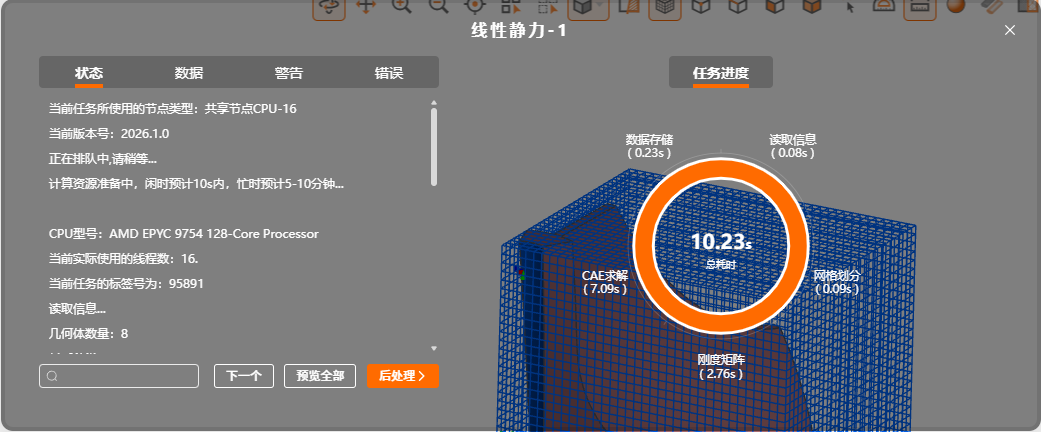

Step 6 求解完成进入后处理
结语
仿真的本质是在精度与效率之间寻找最优解，OptFuture让循环对称分析告别繁琐网格匹配的枷锁，通过空间背景网格实现几何与网格解耦，无需切割面节点一一对应，复杂结构不再成为阻碍，前处理从数小时压缩至几分钟。与此同时，效率的提升没有牺牲精度，叶轮1/8模型求解仅需10秒，结果与完整模型误差仅0.02%，优于主流商软。这意味着工程师可以在更短的时间内完成更多设计方案验证，大幅缩短产品研发周期。当仿真不再是瓶颈，创新便能真正加速，让工程师把时间花在设计本身，而非等待与妥协。
