拆了个65寸电视，主板竟然用两层板带两片DDR？这成本卷疯啦！
一台某大厂的65寸电视，总价才两千多块钱。这价格说实话，我一开始也没指望里面用料多猛，能正常使用就行。但是做硬件的职业病你们懂，手痒，拆开看看。
这一拆，还真给我看愣了。
01
电视卷到什么地步了？两层板硬上两片DDR

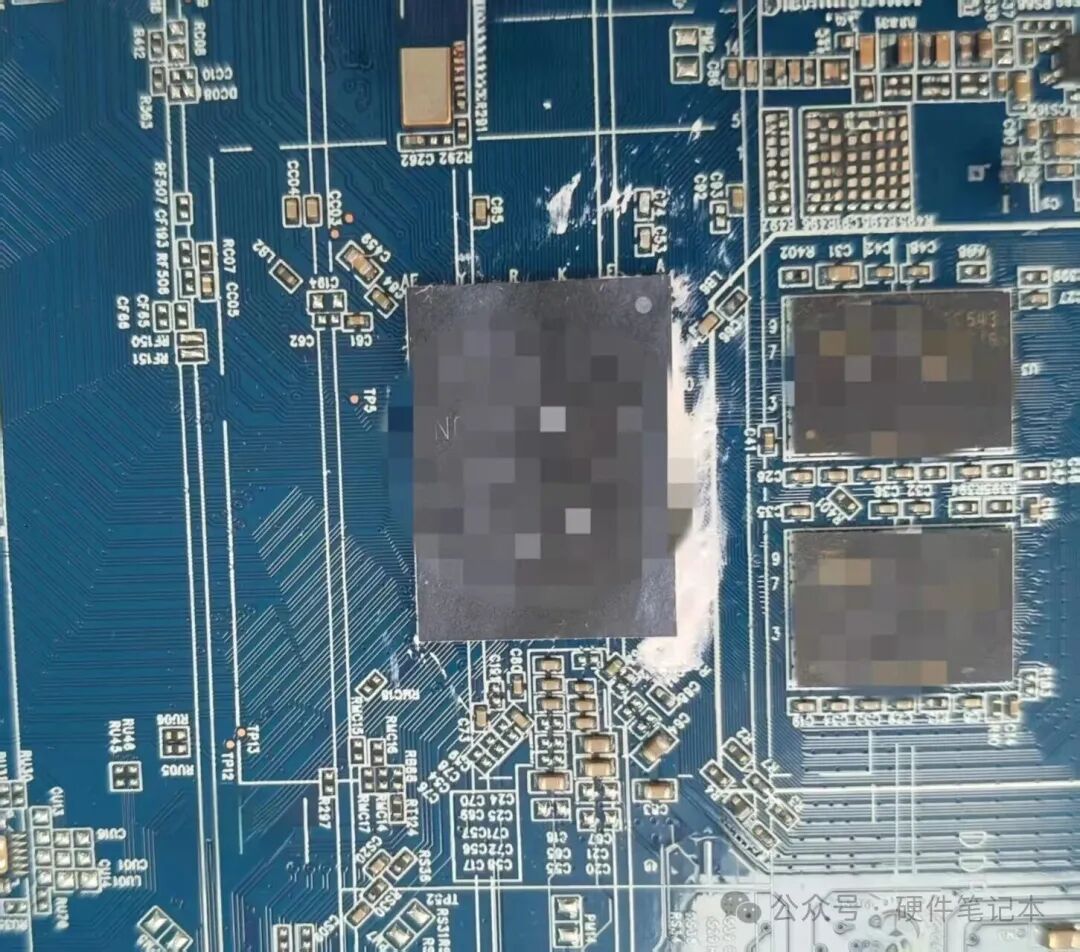

打开后盖，拆下散热器，一眼扫过去，主板差不多比巴掌大点。再仔细一瞅，CPU旁边紧挨着两片DDR3内存颗粒。这倒不意外，毕竟电视也需要内存，这些内存颗粒作为系统内存，为CPU提供临时数据存储空间，确保设备能够高效运行。但让我吃惊的是，这主板居然是个两层板！
我用电筒从板子背面打光，好家伙，走线清清楚楚，一览无余。但凡你画过四层板就知道，内电层一夹，光透不过来，根本看不到这么透亮。两层板没完整的地平面和电源平面，光线直接就穿过去了。
以下是PCB走线的部分截图

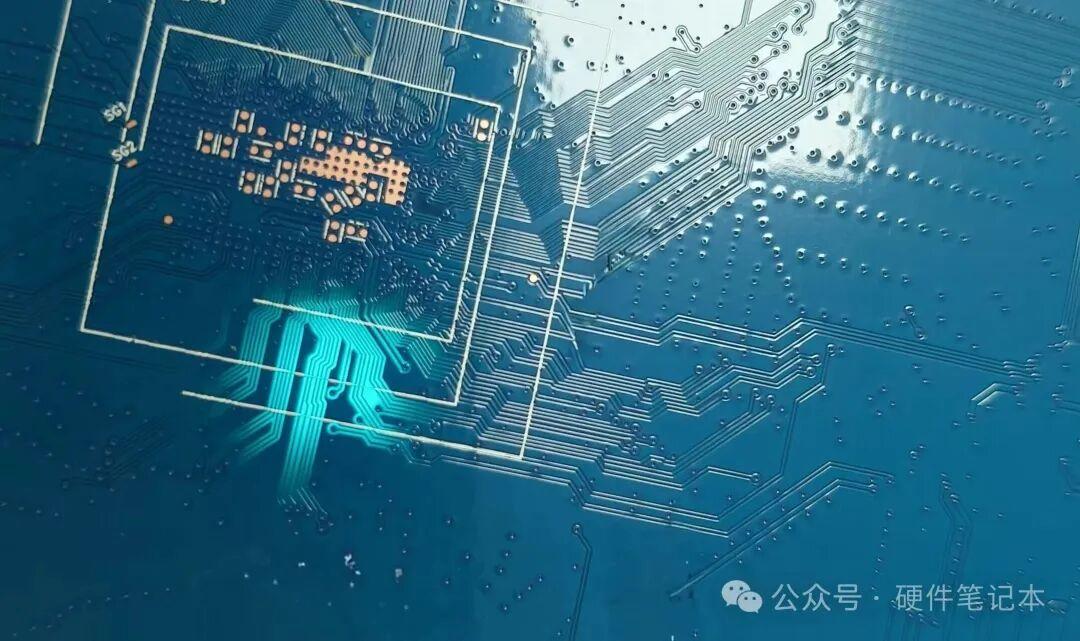

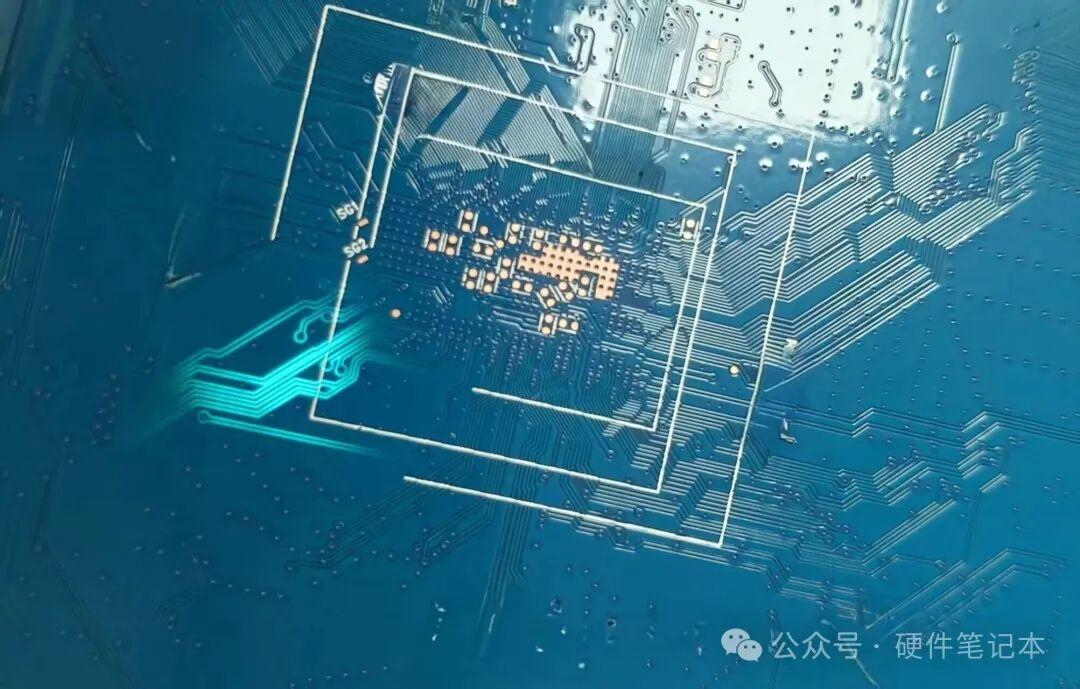

在各个角度尝试打光拍照

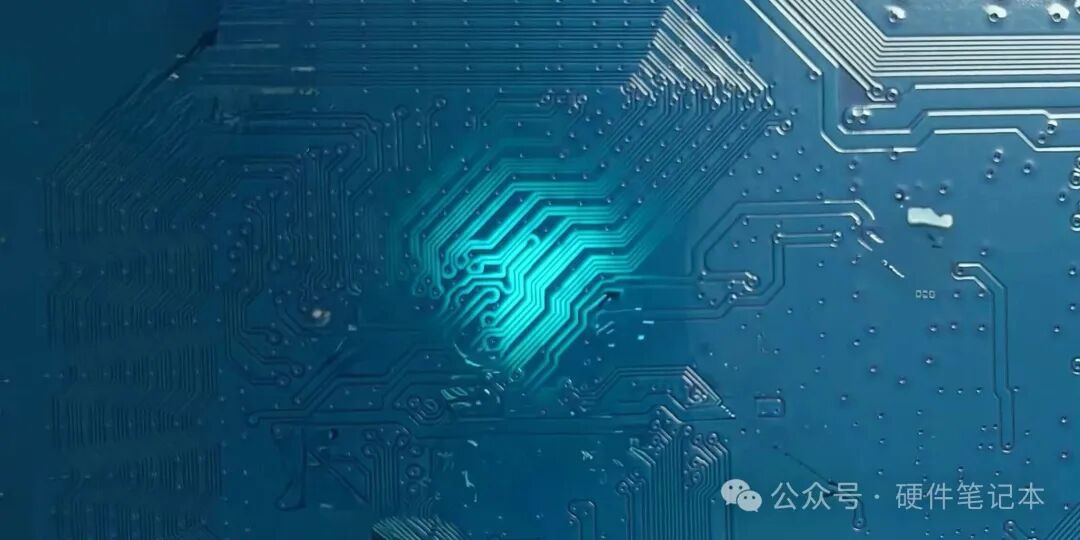

过孔走线清晰可见

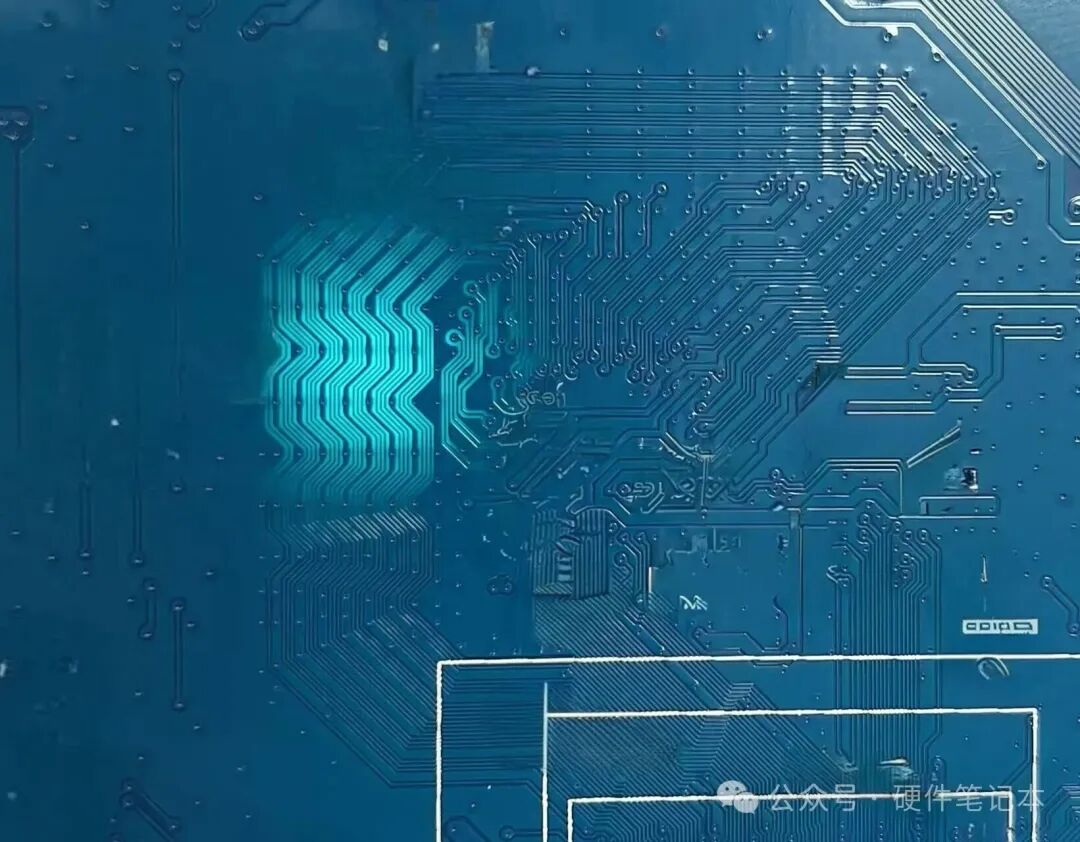

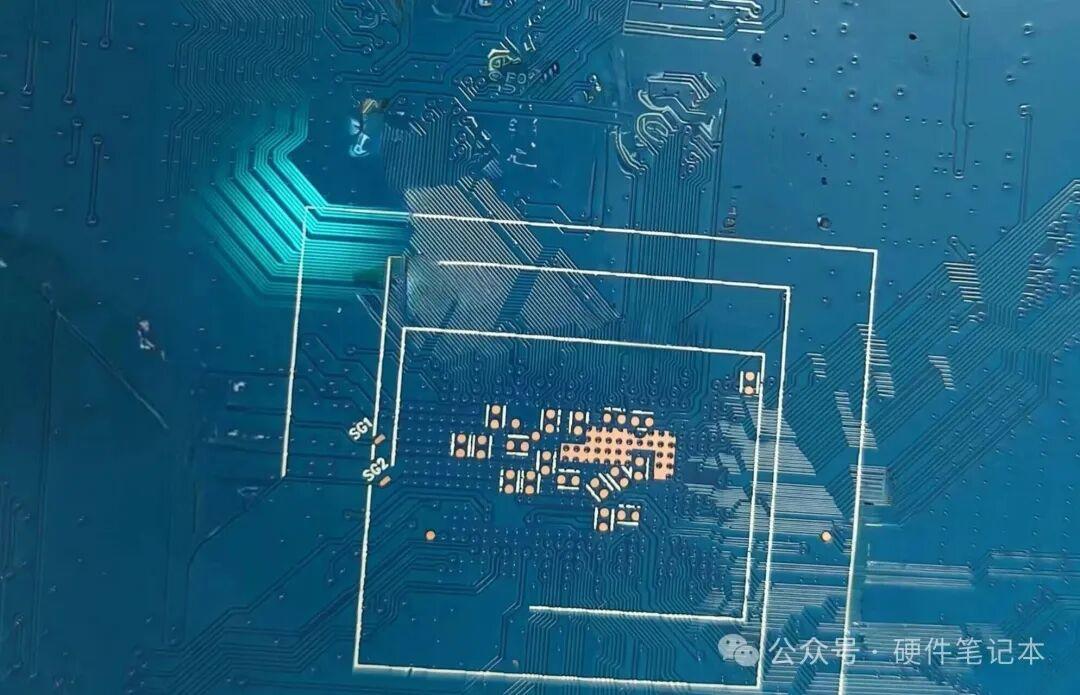

不同角度都来一张
说实话，做硬件的都懂，多层板是折磨老板，要多花钱，两层板是真折磨咱们工程师，要死好多脑细胞。电视盒子用两层板的比较多，但那些一般也就跑个简单系统，DDR频率低。可这是一台65寸4K电视，带两片DDR3，主控还是64位ARM Cortex-A55，采用4大核 + 4小核的八核设计，就这么硬生生用两层板给搞定了。
现在的电视厂家为了抠成本，真的已经把PCB利用率压到极致了。板子上几乎找不到一块完整的、没走线的空地，密密麻麻全是线。
这种设计，绝对不是咱们工程师自己想这么干，百分百是被产品经理和成本逼出来的。能在两层板上把DDR3跑稳，还不影响4K显示和系统流畅度，这活儿给我，我都不敢接，怕翻车。
02
两层板的阻抗匹配，到底怎么做的？
可能很多刚入行的硬件兄弟会问：两层板没有完整的参考平面，DDR那些50Ω单端线、100Ω差分对的阻抗匹配怎么做？
正常情况下，做阻抗靠的是参考平面，就是信号线底下那一层完整的地。四层板及以上，有专门的地层，算好线宽线距，板厂就能给你做出来。
两层板没有这个条件。那怎么办？核心思路是用共面阻抗模型，再加包地伺候。具体做法是：
信号线两侧紧邻包地，并在包地线上打密集过孔，连接到背面的地铜上，这样信号的回流路径就走在旁边的地上，相当于人为制造了一个参考。

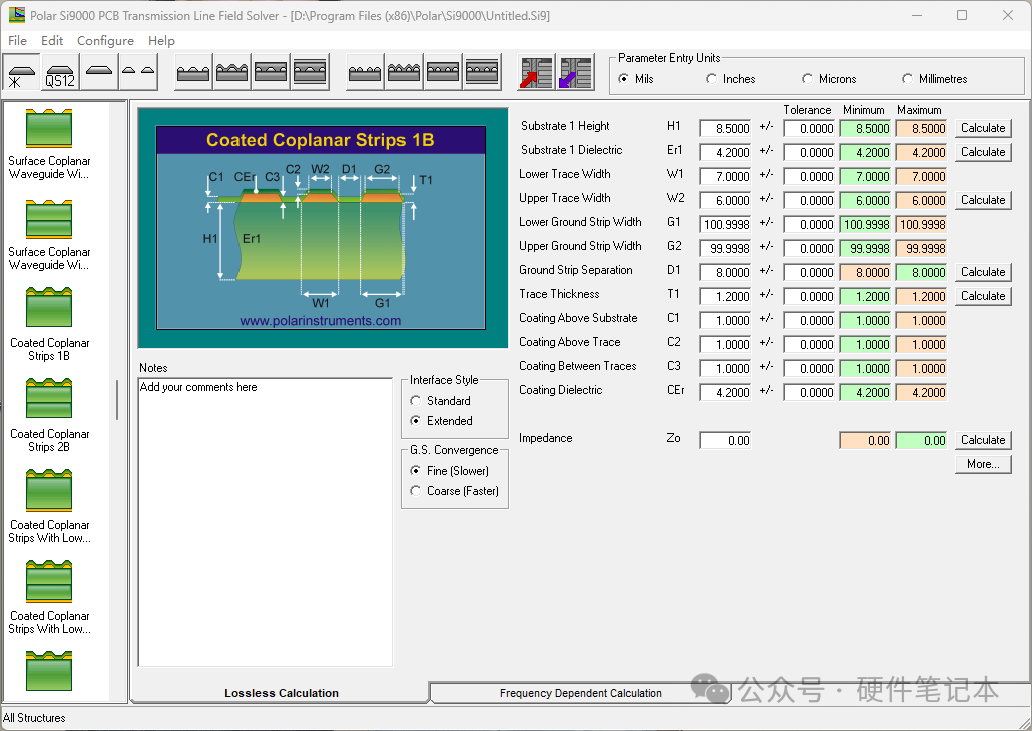

用SI9000这样的阻抗计算软件，选共面波导模型来算。你会发现，100Ω的差分对，算出来的线宽线距还能接受。但50Ω单端线，走线更宽，这在DDR那么密的布线里根本走不通，太宽了。
所以实际产品中，可能会放松阻抗要求。比如把50Ω的标准放松到60~70Ω来算，优先保证线宽能在10mil以内，线距能做小，这样线才能布得开。
像我拆的这个电视主板，你去细看DDR走线，能发现单根信号线周围基本都有地线跟着，也就是常说的包地处理。两根信号线之间也尽量拉开距离，然后两两包地。这就是妥协后的实用方案。
这种假阻抗做法，信号质量肯定不如四层板。但在两千多块的电视里，够用就行，性价比第一。
03
总结
拆完这台电视，我心里其实挺复杂的。
一方面，看到硬件行业卷成这样，两千多块的大电视，连两片DDR都得挤在两层板上跑，硬件真的越来越不值钱。一个工程师熬几个大夜优化走线、调整等长、硬着头皮搞定阻抗，最后给整板省下来的可能就是几块钱的PCB成本。这几块钱扔到整机里，连个水花都看不见。
另一方面，我又挺佩服的。能用两层板搞定DDR3，是真本事。这不光是画板子的问题，从芯片选型、布局规划、层叠设计，到信号妥协、板厂工艺配合、回来调试，一环扣一环。能把这活儿干成，说明这家公司的硬件团队经验还是相当老到。
最后
如果你做消费电子，尤其是量大、价格敏感的产品，两层板加DDR可能会经常遇到，可以研究共面阻抗、包地回流这些技巧，以后用得着。
如果你是做工控或高可靠性产品的，千万别这样干。该上四层六层就上，该包地包地，该加隔离加隔离。消费电子是够用就好，工控是稳定至上，设计理念完全不一样。
还有，别小看任何一块两层板。有些新手觉得层数少就简单，其实恰恰相反。层数越少，限制越多，对工程师的布局布线能力要求越高。能在螺蛳壳里做道场的，基本都是老司机。
总之，这台两千多块的电视，让我看到了硬件行业最真实的一面：成本压到骨头里，手艺藏在线宽里。就这样。
