DDR拓扑越来越复杂？为什么大批SIPI工程师改用HSPICE网表自动化

仿真圈

2月前浏览840

关注



点击文尾阅读原文查看

作者 | 仿真老班长 仿真秀优秀讲师

首发 | 仿真秀App



导读：前不久，我在仿真秀官网先后分享两款 SIPI 仿真自动化工具教程：高速电路SIPI过孔/电容/BGA和Pinmap自动化工具 和看懂高速PCB玻纤效应不难！一键参数化自动仿真才是刚需分别聚焦 高速信号仿真批量配置优化和PCB 链路参数自动提取，上线后落地实用性突出，收到大量一线硬件与 SI 仿真工程师正向反馈，不少团队落地后大幅缩减重复性建模工时。

伴随着 DDR5/LPDDR5 多 Rank、多通道、多层级复杂拓扑成为项目常态，GUI 手工建模痛点愈发凸显，本次重磅推荐第三款自动化工具 —— 基于 Excel 驱动的 Auto DDR Sim，实现 DDR 仿真 HSPICE 网表一键自动生成。

01

DDR 仿真越来越难，难的不只是“会不会画拓扑”

做过 DDR、LPDDR 仿真的工程师都知道，真正耗时间的往往不是最后那次仿真，而是仿真前那一长串准备动作。

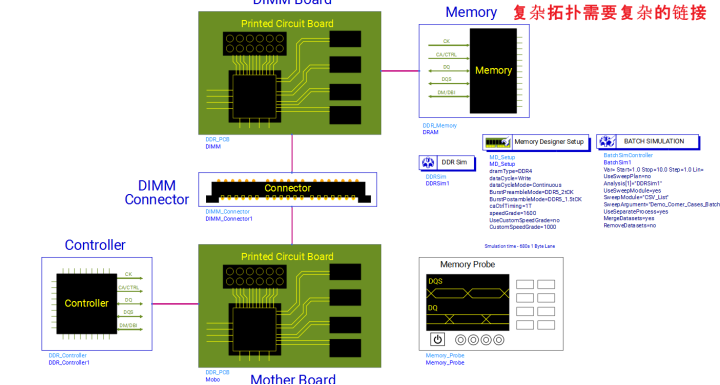

在 ADS 或 Sigrity 这类图形化平台里，建立一个可运行的 DDR 拓扑，表面上看是“搭元件、连连线”，实际上背后要同时处理很多细节：

• 控制器、DRAM、封装、PCB、过孔、支路之间的层级关系；
• IBIS、S 参数、wrapper 电路等多类模型的接入；

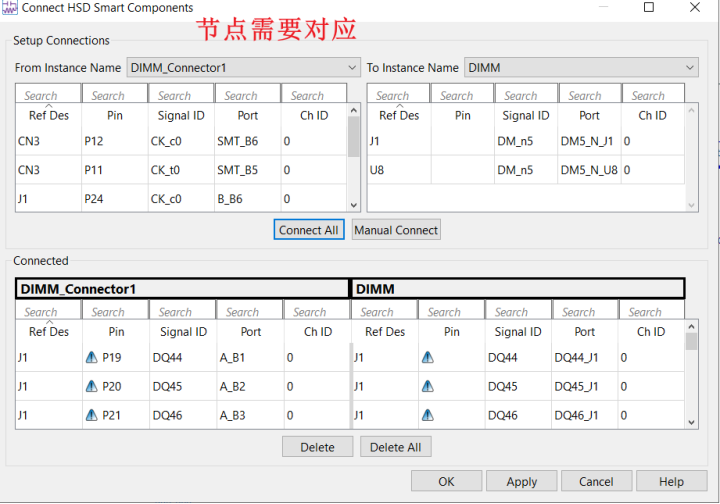

• 端口命名、端口顺序、器件侧映射关系的校对；
• DQ、DQS、CLK、CA、CS、WCK、RDQS 等不同信号类型的差异化处理；
• Read / Write 两个方向下激励、参考、终端条件的切换；
• 多 Rank、多 Byte、多通道、多 Corner 场景下的批量复 制与复查。

真正麻烦的地方在于：DDR 拓扑不是只建一次，而是会随着器件替换、拓扑调整、模型更新、速率变化不断重建。

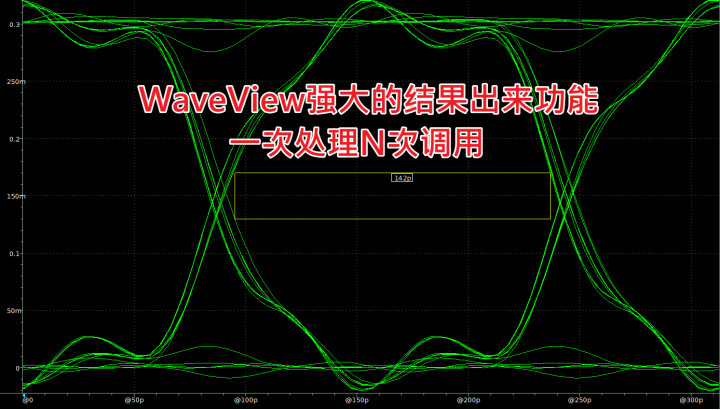

当项目从单条链路走向多 Rank、多 die、多封装级联时，图形界面建模的工作量会急剧上升。很多时间并没有花在分析眼图、抖动、反射和时序裕量本身，而是花在重复劳动上：改路径、改模型、对端口、查连接、重跑配置。

这也是为什么越来越多团队开始重新思考一个问题：

对于复杂 DDR 拓扑，是否一定要先在 GUI 里“搭出来”，还是可以直接走更高效的网表流？

02

为什么复杂 DDR 拓扑更适合 HSPICE 网表流

HSPICE 网表最大的价值，不是“更底层”，而是更适合复杂系统的精确表达、批量复用与自动化生成。





1. 网表比图形界面更适合描述复杂连接关系

当拓扑越来越复杂时，图形化连接的可视化优势会逐渐让位于维护成本。尤其在下面这些场景中，网表流通常更高效：

• 同一种结构需要复 制成几十条甚至上百条链路；
• 同一个通道需要替换不同 DRAM 型号、封装模型或板级 S 参数；
• 需要快速切换 Read / Write 工况；
• 需要批量修改激励、端接、电源角、数据速率；
• 需要把拓扑结构交给不同项目、不同平台、不同工程师继续复用。

在这些场景下，网表的优势非常直接：结构明确、可追踪、可搜索、可批量替换、可版本管理。





2. HSPICE 更适合复杂拓扑下的批量仿真

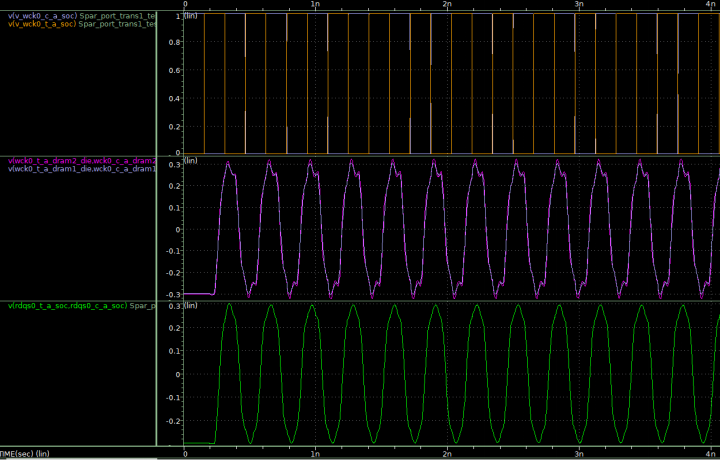

很多 DDR 项目真正痛的不是“做出一个通道”，而是“把一类通道成批做完”。

HSPICE 在这类任务中的优势通常体现在：

• 更适合脚本化驱动，便于批量生成、批量提交、批量回归；
• 网表天然适合做版本对比，改了什么一目了然；
• 复杂连接关系可以用标准化模板沉淀，而不是依赖个人 GUI 操作习惯；
• 更容易接入现有服务器、队列、批处理流程；
• 对已经以 SPICE 为核心的团队来说，交付形式更统一。





3. HSPICE 本身依然是很多团队的主力仿真底座

很多工程团队并不是没有 GUI 工具，而是最终仍然要回到 HSPICE 级别的网表和模型组织方式。原因很现实：

• HSPICE 在高速互连和存储接口仿真中应用成熟；
• 与 IBIS、S 参数、子电路封装等建模方式兼容性好；
• 适合做可重复、可审阅、可交付的仿真 deck；
• 对习惯 sign-off 式流程的团队来说，网表比工程文件更容易沉淀为标准资产。

所以问题从来不是“GUI 好还是网表好”，而是：

当 DDR 拓扑复杂到一定程度后，GUI 更适合展示和检查，网表更适合批量生成和稳定复用。

03

难点不在 HSPICE，而在“手写网表太费人”

很多工程师其实并不排斥 HSPICE，真正劝退大家的是另一件事：手写网表实在太容易出错。

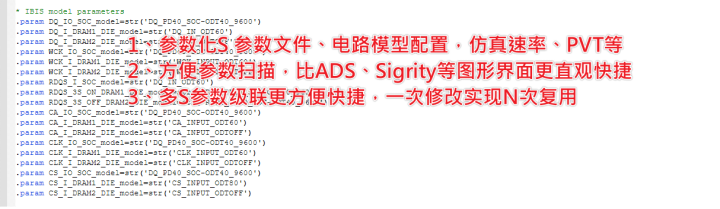

你需要处理的不只是 .include，还包括：

• 模型路径如何组织；
• IBIS 模型和 buffer 类型如何对应；
• S 参数端口名如何映射到信号名和器件引脚；
• wrapper 电路如何复用已有 .subckt；
• 差分信号如何识别 N/P、C/T 对；
• Read / Write 两种网表如何拆分；
• 出错后如何快速知道是 Excel 配置错了、模型没找到，还是端口 fallback 了。

这也是很多团队虽然认同网表流优势，但最终还是停留在手工建模阶段的核心原因：

不是不想用 HSPICE，而是不想把大量时间花在重复写 deck 上。

04

这个 DDR 仿真脚本，解决的正是“网表自动化生成”这一步

这套 Auto DDR Sim 工具的定位非常明确：根据 Excel 配置，自动生成 DDR 的 HSPICE 读写网表。

从现有工具说明和脚本能力来看，它已经把很多最容易出错、最消耗时间的步骤自动化了：

• 通过 Excel 配置驱动网表生成，而不是手工逐条搭建；
• 自动输出write.sp、read.sp 以及同名 .log；
• 支持 GUI 方式运行，也支持命令行方式批处理；
• 支持 .ibs、.ts、.sNp、.cir 等常见模型文件；
• 支持从 MODEL_LOC 管理模型路径，减少路径散落；
• 支持 SimSignal、WriteRef、Read_Ref 等信号映射；
• 支持差分信号识别与处理，兼容 N/P、C/T 命名；
• 对端口未完全匹配的情况，会在 .log 中给出 warning，便于排查。

换句话说，这个工具并不是替工程师“做判断”，而是替工程师消灭重复劳动。

工程师仍然负责：

• 定义仿真策略；
• 检查模型是否合理；
• 判断结果是否可信；
• 决定下一轮该优化哪里。

而脚本负责：

• 把 Excel 里的规则翻译成可运行的 HSPICE 网表；
• 把原本散落在 GUI 中的大量重复配置收敛成标准输入；
• 把“容易错但没技术含量”的环节交给机器完成。

05

为什么它对已经在 ADS / Sigrity 里建拓扑的人特别有价值

很多工程师第一次看到这类工具时，会问一句：

“我已经能在 ADS 或 Sigrity 里建拓扑了，为什么还要再学一个脚本？”

答案很简单：因为项目规模一旦上来，瓶颈不再是“能不能建出来”，而是“能不能持续、稳定、批量地建出来”。

这类脚本特别适合下面几种情况：

• 已经明确要走 HSPICE 仿真流；
• 已经有一套 Excel 拓扑/连接配置习惯；
• 通道数量多，重复网表生成频繁；
• 模型更新频繁，需要快速替换；
• 想把 DDR 仿真流程标准化，减少对个人经验的依赖。

尤其对复杂拓扑来说，脚本的优势会越来越明显：

• 结构复 制更快；
• 规则复用更稳定；
• 多工况展开更自然；
• 交付给同事或客户时更清晰；
• 后续维护成本更低。

这个脚本有几个很鲜明的落地优势：





1. 更轻量

它聚焦在 Excel -> HSPICE 网表 这条链路，不要求工程师先在 GUI 里把整套拓扑逐一搭完，更适合已经明确采用网表流的团队。





2. 更贴近实际交付

很多项目最终需要交付的不是某个 GUI 工程文件，而是可审阅、可复用、可归档的仿真网表和日志。这个工具直接面向这种交付形态。





3. 更适合“复杂但重复”的工作

一条链路手工搭出来并不稀奇，难的是几十条链路、多个方向、多个 Rank、多个模型版本的连续迭代。脚本越标准化，规模效应越明显。





4. 更适合不想手写网表、但又想用 HSPICE 的工程师

这恰好是很多团队最真实的需求：

认同 HSPICE 的价值，但不想把时间消耗在机械式网表编写上。

06

这个工具到底好不好用

从当前使用方式来看，它的门槛其实并不高。

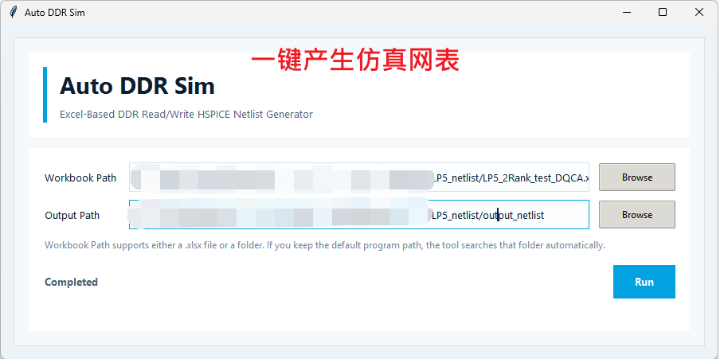

GUI 模式下，核心只需要关注两个输入：

1. Workbook Path
2. Output Path

命令行模式下，也可以直接批处理运行。对团队协作来说，这意味着：

• 新人更容易上手；
• 老工程师可以继续保留命令行和批处理习惯；
• 不需要在目标机器上额外搭 Python 环境；
• 更容易做成安装器或标准工具包交付。

这类设计很重要，因为真正能落地的自动化，不只是“功能上能跑”，还必须满足一个条件：

让普通工程师愿意用、敢交付、能复用

07

如何获得这个工具？

如果你属于下面几类人，这门课会非常适合你：

• 正在做 DDR / LPDDR / 内存接口 SI 仿真；
• 已经在 ADS、Sigrity、HSPICE 之间切换过工作流；
• 知道手工建拓扑很累，但还没有把流程真正自动化；
• 想把 Excel 配置、模型组织、HSPICE 网表生成串成一套可复用方法；
• 想把“会做一次”升级为“能稳定批量交付”。

如果你希望系统了解这套工具如何使用、如何把 Excel 配置真正转成 HSPICE 读写网表、以及如何把 DDR 仿真流程从“手工搭建”升级到“标准化生成”，可以直接查看课程：

限时特价（限10名）

秒杀：299 元（售价：329元 ）

可回放/开发票/奖学金/加餐

提供vip群答疑和模型下载

基于Excel配置表的DDR仿真自动化_ANSYS Circuit/HSPICE网表生成_HFSS_电磁基础_射频微波-仿真秀视频课程

注意：购课用户可以加入我的订阅用户交流群，提供安装调试和答疑服务，并且提供这个工具全部程序，这个工具价值远大于视频教程，VIP群服务同样重要。订阅用户一定要联系官方客服进群。

最后，DDR 仿真复杂度越来越高，这是行业趋势，不是个人努力就能逆转的。

真正高效的做法，不是让工程师更熟练地重复劳动，而是把重复、标准化、易出错的部分交给脚本，把真正有价值的分析和决策留给工程师自己。

对于已经感受到 ADS / Sigrity 建拓扑负担、又认可 HSPICE 网表价值的团队来说，这个 DDR 仿真脚本的意义非常明确：

它不是取代仿真工程师，而是把工程师从低价值的网表搭建工作中解放出来。

总之，在我看来，DDR 自动化的关键，不只是“跑得快”，而是“把正确的工作交给人”

（完）
