乘用车低频轰鸣声（Booming Noise）NVH优化设计指南

吕老师

4月前浏览196

轰鸣声现象定义与物理机理剖析

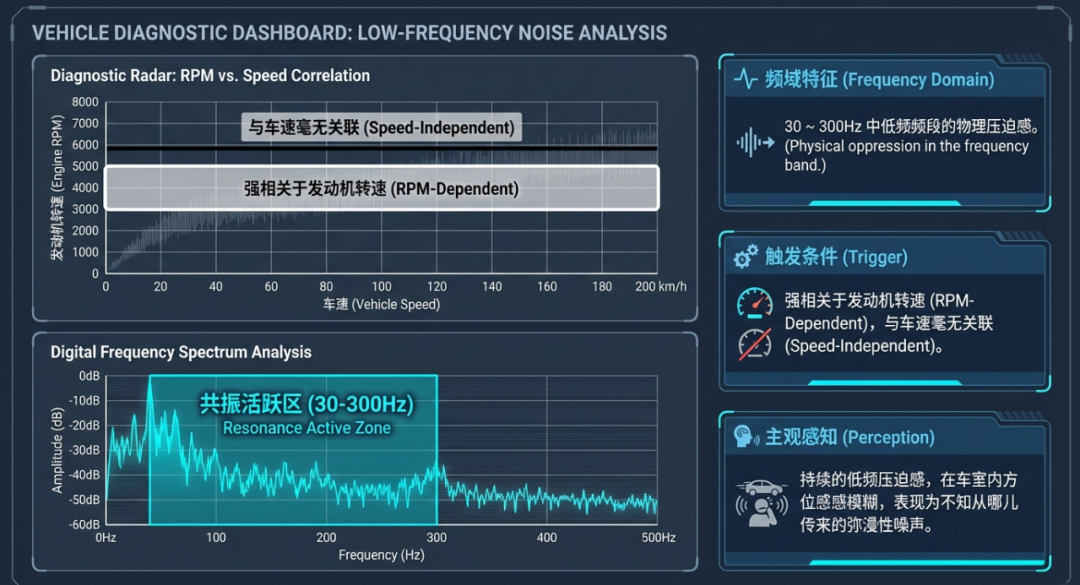

在乘用车NVH集成开发中，轰鸣声（Booming Noise）是衡量整车高级感的核心指标。它表现为一种频率在30~300Hz之间的低频压迫感，物理本质是动力总成激励与车身结构、车室声学模态发生耦合而产生的噪声放大现象。该现象与车速无关，而与发动机转速（RPM）展现出强烈的相关性。

机理深度解析

轰鸣声主要由动力总成转动频率及其谐波诱发。对于主流的四缸四冲程发动机，由于每个曲轴周期有两次点火功，其二阶（C2）激励是主要的振动源。在6000rpm以下（对应200Hz以下），C2激励往往是触发车内轰鸣声的重灾区，这也是NVH工程师需重点攻克的频段。

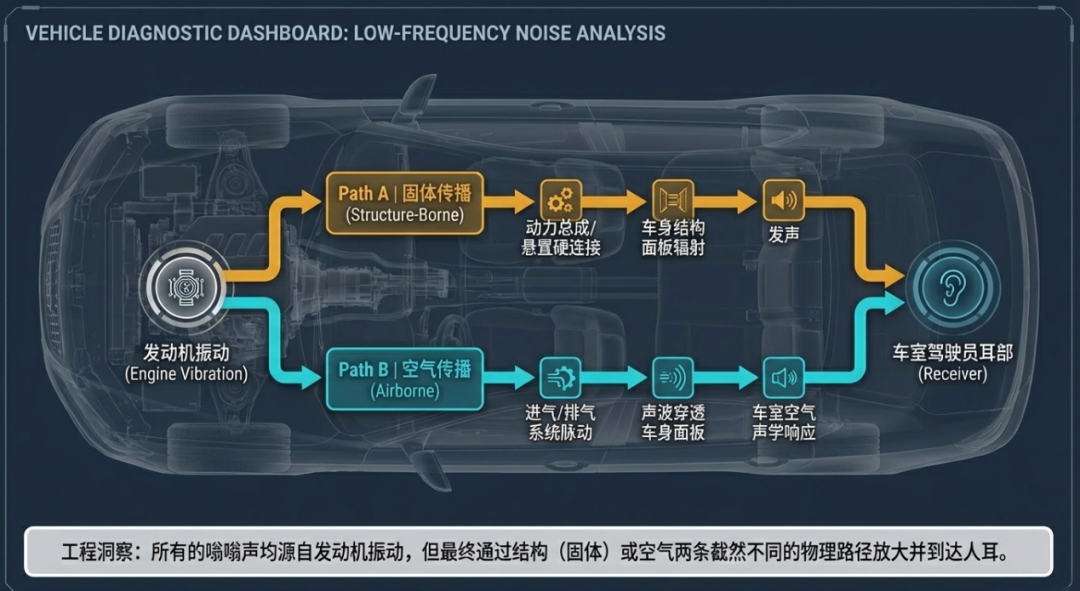

传播路径分类

固体传播（Solid-borne）：发动机惯性力与力矩通过悬置系统、传动系统传递至车身，激励底板、顶棚等板件振动，进而辐射声压。
空气传播（Air-borne）：进排气系统的气流脉动通过边界孔缝或诱发管壁振动，最终转化为室内噪声。

系统化开发逻辑：在FF（前置前驱）车型中，由于动力传递路径较短，轰鸣声诱因相对集中；而FR（前置后驱）车型则因长传动轴的加入，增加了更复杂的弯曲与扭转模态耦合风险。

在明确了物理机理后，下一步需深入探讨作为振动源头核心控制点的动力总成悬置系统。

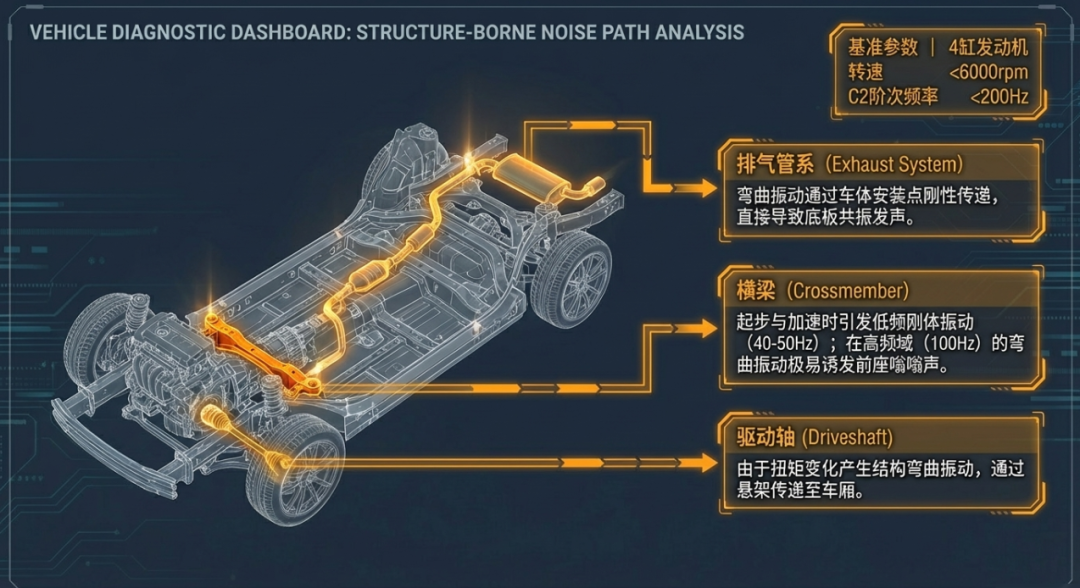

动力总成悬置系统（Mounting System）的防振控制

悬置系统作为隔离动力总成高频激励与控制低频刚体运动的核心解耦单元，其性能直接决定了结构传递路径的能量衰减率。

横梁（Crossmember）与低频控制

在采用双重防振结构的系统中，必须警惕40~50Hz频率范围内的现象。该频段往往关联到横梁的刚体振动与弯曲振动。若横梁动态刚度不足，在起步或急加速阶段，动力总成的高能激励会诱发严重的固体传递轰鸣声。

高频诱发振动与声学耦合

当激励频率上升至100Hz左右时，尽管振动位移减小，但该频段极易与车室内的声学模态产生共振。若悬置系统的高频动刚度控制不当，振动将通过支架传递并被车室音响特性放大，导致前排乘客产生明显的轰鸣体验。

优化工程方向

模态分离：确保悬置系统刚体模态与发动机激振频率、车身模态之间存在足够的避让空间。
动刚度优化：重点调控100Hz附近的动态刚度，提升隔振率（Isolation Rate）。
结构强化：提升底盘横梁及悬置支架的局部刚度，抑制40~50Hz的弯曲响应。

悬置系统控制了结构传递路径，而进排气系统的声学特性则主导了空气传播路径。

排气与吸气系统的声振耦合优化

进排气系统在整车NVH中既是“声源”又是“振源”，其空气流体动力学特性与结构振动特性的匹配至关重要。

排气管路弯曲振动

排气系统并非单纯的排气通道，其复杂的管路弯曲振动会通过挂钩等安装点直接激励车体底板。若排气吊耳位置处于管路振型振幅最大处（Antinode），则会剧烈激励底板，形成低频轰鸣。

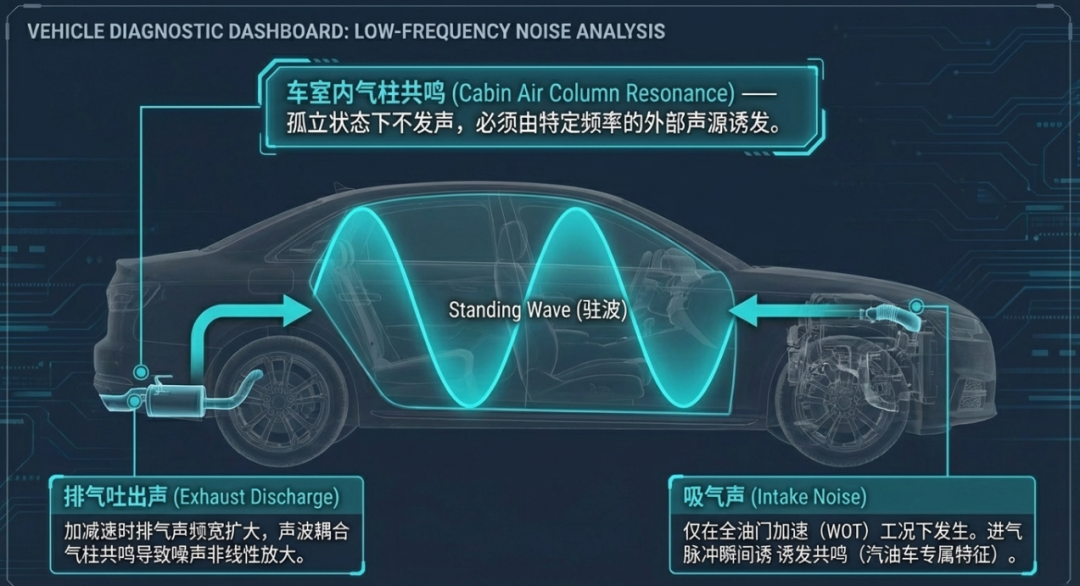

空气传播音特性

排气吐出声：在加减速工况下，排气系统末端的吐出声频谱会发生扩宽。当扩宽的频率成分命中车室气柱共鸣频率时，车内噪声将显著劣化。
吸气声：对于汽油发动机，在全开加速（WOT）工况下，吸气气流脉动易诱发车室气柱共鸣。这种轰鸣声通常具有突发性，仅在特定节气门开度下显现。

优化对策

通过消音器内部容积的声学调谐（如设置赫姆霍兹共振腔）来降低脉动能量，同时优化排气挂钩位置，确保其处于振动节线（Nodal line）附近，以减少对底板的激励。

处理完动力源相关的声振问题后，必须关注动力传递路径中传动轴产生的复杂振动。

传动系统（Drivetrain）的弯曲与扭转振动抑制

由于传动系统跨度大、转速高，且包含多个万向节与支撑结构，是FR车型NVH开发的重中之重。

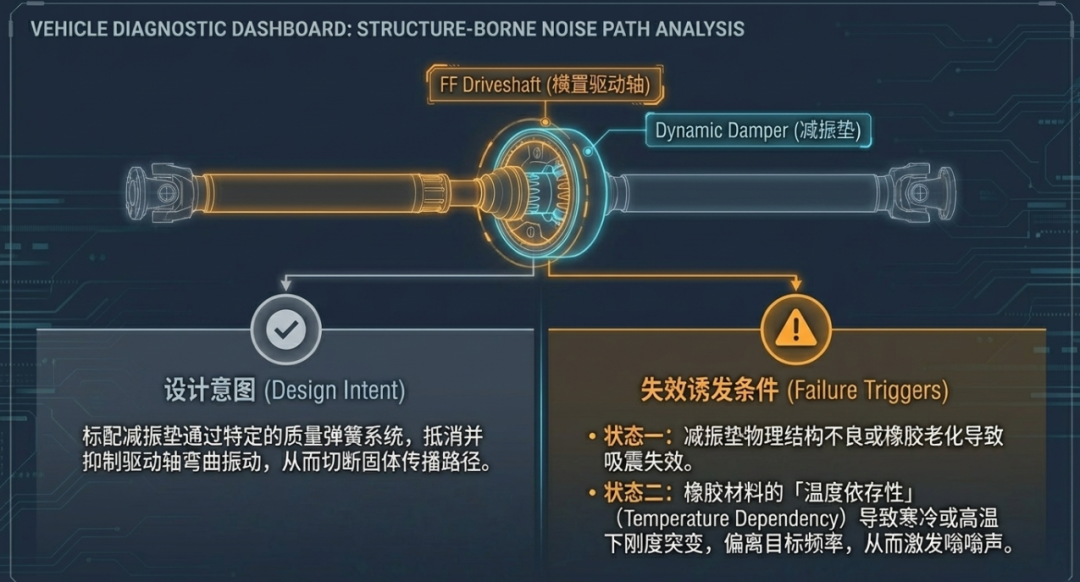

驱动轴（Drive Shaft）特性

为了抑制振动，驱动轴常配有减振垫（Damper）。工程师需特别注意，由于橡胶材料具有温度依存性，减振垫在极寒或极热环境下的阻尼特性会发生偏移，可能导致原本被抑制的轰鸣声“复发”。

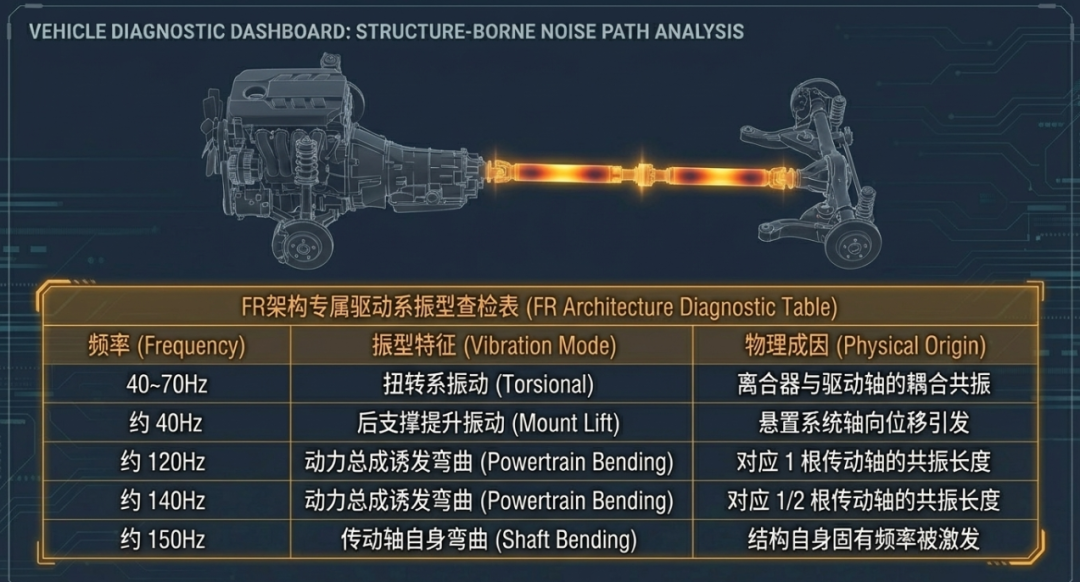

FR车型传动轴（Propeller Shaft）多频段风险点

弯曲振动：由动力总成激发的传动轴弯曲振动，针对单节式传动轴通常在120Hz左右，而2节式传动轴（Two-piece Propeller Shaft）则在140Hz附近存在风险；传动轴自身的弯曲模态风险点多出现在150Hz。
扭转振动：驱动系统的扭转振动（40~70Hz）主要与离合器刚度、驱动轴扭转阻尼有关。
支撑提升振动：在约40Hz时，后支撑（Rear Support）的受力波动会产生特定的轰鸣感。

差异化建议：FF与FR车型传动系统关键频率对比

传动布局	关键频率点	振动主要要因	优化方向
FF (前置前驱)	100Hz - 200Hz	驱动轴减振垫失效、橡胶温度依存性影响	优化减振器材质，增强阻尼稳定性
FR (前置后驱)	40Hz	支撑提升振动、后支撑动刚度不足	提升后支撑局部刚度及阻尼分离
FR (前置后驱)	40Hz - 70Hz	驱动系扭转振动（关联离合器、驱动轴）	优化离合器减振盘特性，匹配扭转刚度
FR (前置后驱)	120Hz / 140Hz	动力总成激发的1节或2节式传动轴弯曲	调整动力总成悬置刚度，改变激励相位
FR (前置后驱)	150Hz	传动轴自身一阶弯曲振动	提高轴管刚度，提升弯曲模态频率

所有的结构振动与空气声最终都会在车室内交汇，因此车室自身的声学响应是最后一道关口。

车室音响特性与气柱共鸣控制

车室空间并非真空，其几何形状决定的气柱共鸣（Air Column Resonance）是轰鸣声的“功率放大器”。

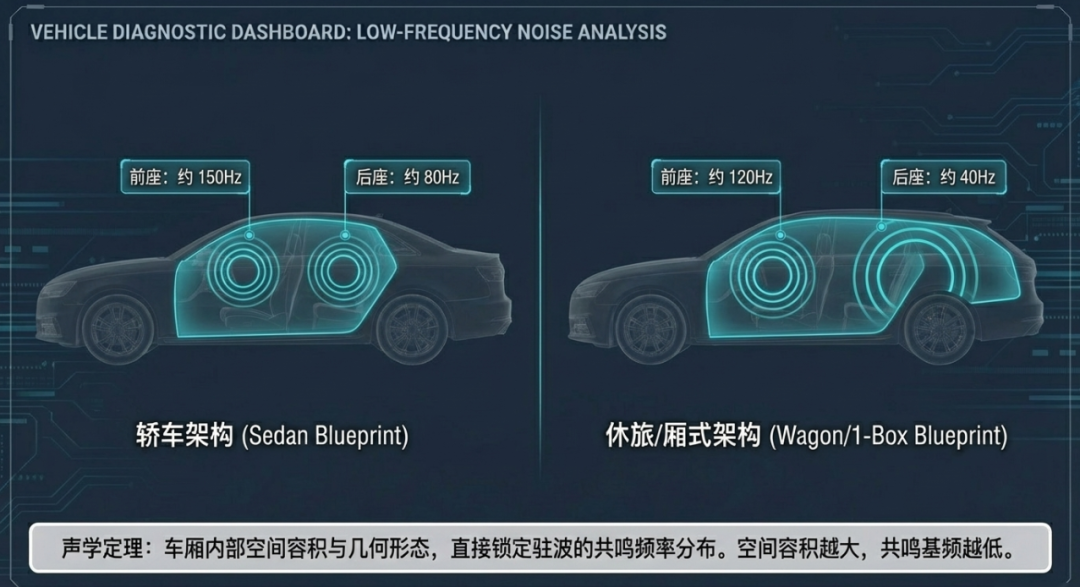

车型与频率映射

车室长度直接决定了纵向气柱共鸣的基础频率。

轿车（Sedan）：后座区域约80Hz（一阶模态），前座区域约150Hz（二阶模态）。
Wagon / RV / 长型车：由于空间轴向长度增加，共鸣频率下移。后座约在40Hz，前座约在120Hz。

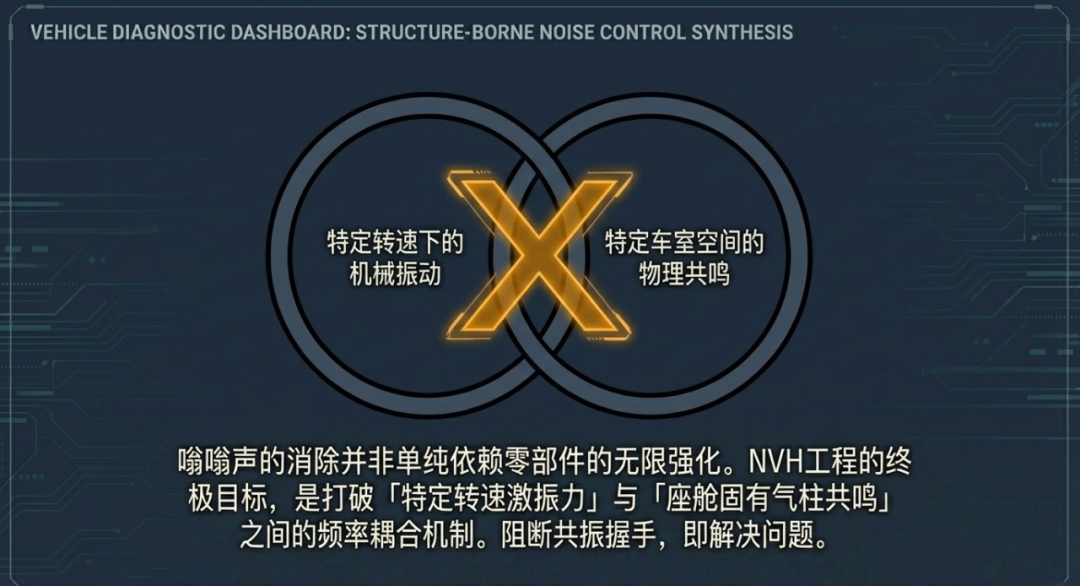

放大机理（Force Multiplier）

必须明确，车室内气柱共鸣本身单独并不产生噪声，但当外部激励（来自发动机、排气或传动系）的频率与气柱模态重合时，声场增益会瞬间提升，将细微的振动放大为难以忍受的轰鸣感。

工程干预

除了在源头端进行频率避让，还应通过优化声学包（如顶棚吸音棉、地毯隔音层）来改变声学衰减系数，或通过调整车身局部板件模态来打破驻波的形成条件。

通过对车室声学响应的精准控制，可以实现整车NVH性能的最终闭环。

研发检查清单：轰鸣声优化关键参数汇总

系统部件	风险频率	现象描述	优化方向
动力总成悬置	40Hz - 50Hz	发动/加速时轰鸣，关联横梁振动	提升横梁及支架动刚度，抑制刚体运动
动力总成悬置	100Hz	诱发前座轰鸣，受车室模态放大	优化悬置高频隔振率，实现频率避让
排气系统	30 - 300Hz	排气管弯曲振动激励底板板件	吊耳布置于管路位移节点（Node）
进排气声	WOT工况/加减速	空气脉动激发车室气柱共鸣	消音器容积调谐，增加声包遮音性能
驱动轴 (FF)	视环境温度而定	减振垫硬化或软化导致阻尼失效	选用宽温域阻尼橡胶，优化Damper设计
传动轴 (FR)	40Hz / 40 - 70Hz	支撑提升振动及驱动系扭转振动	优化支撑结构刚度，调谐离合器阻尼
传动轴 (FR)	120Hz / 140Hz / 150Hz	传动轴（1/2节式）弯曲振动	模态分离设计，提高轴管一阶弯曲频率
车室空间	40 / 80 / 120 / 150Hz	特定位置的气柱共鸣放大效应	声学包厚度/材质优化，板件动态阻尼

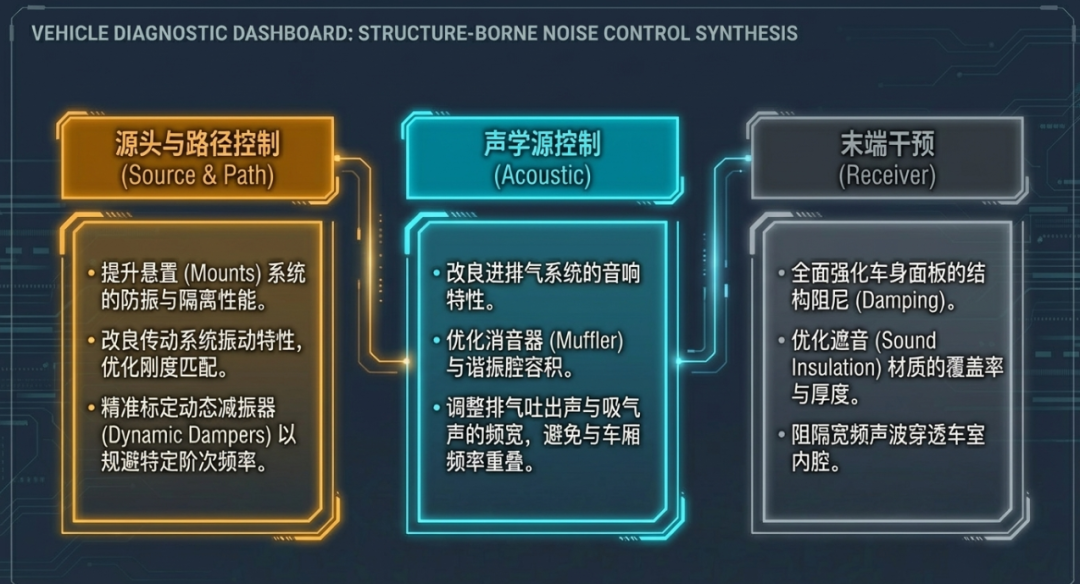

结论： NVH优化应始于源头控制（激励最小化），成于路径隔离（动态刚度与模态避让），终于空间声学调校（消除放大效应）。只有实现全链路的能量耦合控制，才能彻底解决低频轰鸣声。
