新能源电驱动CAE仿真高阶实战！刚度、动力学、热耦合与NVH优化

详细信息

作者优秀: 优秀教师/意见领袖/博士学历/特邀专家/独家讲师
平台推荐: 内容稀缺

仿真圈

2月前浏览760

点击文尾阅读原文查看

作者 | 胡说 CAE 仿真秀优秀讲师

首发 | 仿真秀App

导读：伴随新能源汽车产业加速向高压化、高集成化、超高转速迭代，2026 年北京车展集中落地多款 800V/1200V 高压三合一、多合一电驱动新品，小米、比亚迪、宝马等车企接连推出 25000rpm 以上高转速量产电机，行业对电驱动系统 NVH 降噪、热管理优化、结构轻量化、耐久可靠性的技术标准持续抬升。与此同时，数字孪生、全链路 CAE 仿真成为主机厂与头部 Tier1 降本增效、缩短新品研发周期的核心抓手，多物理场耦合仿真人才缺口持续走高，单一静力学仿真早已无法适配量产车型开发需求。

但在实际工程落地与个人仿真进阶中，绝大多数工程师、科研人员始终难以突破诸多耦合仿真上的技术瓶颈，原因主要有以下几点：

总成数模装配关系复杂，无效特征繁多、几何曲面特征较多，前处理耗时冗长，易引起网格畸变、后期求解发散概率大；
仅掌握基础静力学分析，缺乏整机刚度校核、轴系动力学、振动NVH等高阶仿真能力；
只开展单一物理场分析，忽略热-结构、振动-噪声、动态载荷-疲劳的连锁耦合关系，仿真结果与实车试验偏差大；
无标准化落地流程，仿真边界、参数标定、结果解读全凭经验，输出报告逻辑不通，难以指导结构优化。

事实上，高端电驱动CAE仿真的核心竞争力，从来不是软件操作的熟练度，而是多物理场耦合思维、工程工况适配能力与企业级仿真落地体系。

针对行业普遍痛点，笔者在仿真秀官网原创的视频教程《汽车电驱动系统ANSYS仿真进阶-从模型处理到NVH分析的实战指南》，对标主流车企仿真规范，以真实三合一电驱动总成项目为载体，全流程拆解从几何前处理到多场耦合优化、疲劳寿命预测的全套高阶技术，助力从业者完成从“软件操作员”到“高级仿真工程师”的进阶蜕变，欢迎读者朋友批评指正。

行业核心痛点：为什么单场仿真无法满足量产需求？

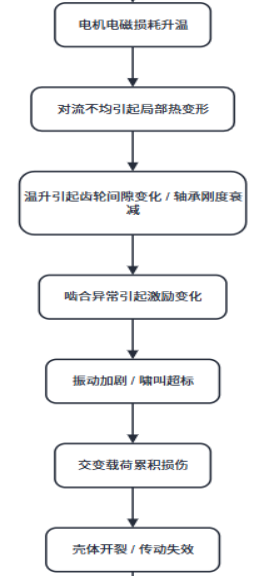

电驱动系统的运行模式，具备极强的多物理场耦合特性，所有故障问题并非单一因素引起，而是层层耦合、相互影响：

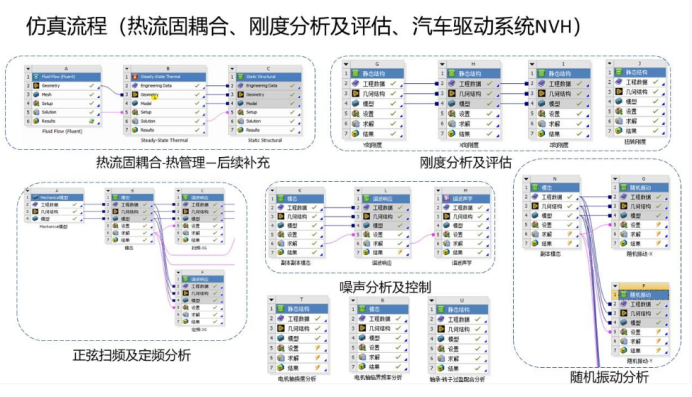

当下主机厂、头部零部件企业的研发，均已建立“几何标准化处理→整机刚度校核→动力学分析→多工况振动仿真→热流固耦合→NVH噪声优化→疲劳耐久验证”的全链路仿真体系。

能否掌握这套系统化、耦合化的仿真能力，已然成为区分入门仿真人员与资深量产工程师的核心标准。

课程核心体系：全维度对标车企，拆解高阶仿真逻辑

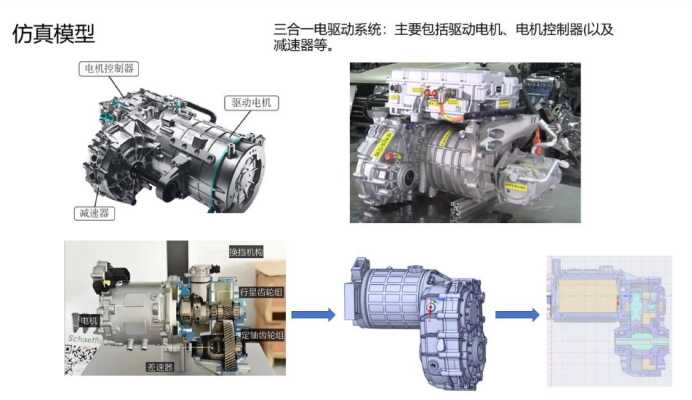

由笔者原创发布仿真秀官网的视频教程《汽车电驱动系统ANSYS仿真进阶-从模型处理到NVH分析的实战指南》依托真实工业级三合一电驱动总成案例，摒弃碎片化、无实操价值的基础教学，聚焦工程落地难点，层层递进拆解五大核心技术模块，完整复刻车企仿真全流程。

模块一：复杂总成几何精细化处理（解决前处理低效、模型报错难题）

电驱动总成包含上百级装配零件，细小螺纹、倒角、工艺凸台等冗余特征，是导致网格质量差、求解不收敛的核心诱因。

课程将系统讲解工业级几何简化与修复标准，针对控制器、减速器壳体、齿轮齿形、电机定转子等核心结构，梳理特征保留与去除的核心逻辑，批量处理无效工艺特征、修复破损曲面，建立标准化前处理流程。解决复杂装配体导入异常、网格畸变、计算发散等行业通病，将总成前处理效率提升60%以上。

模块二：整机结构刚度与连接系统精细化仿真

总成刚度、螺栓连接可靠性、轴承支撑特性，是电驱动系统稳定运行的基础，也是车企核心校核指标。

本模块聚焦工程实操，精准拆解X/Y/Z三向轴向刚度、整机扭转刚度量化校核方法，详解批量螺栓预紧力耦合仿真、多螺栓串联装配刚度匹配、多向滚子轴承预紧仿真核心技术。

通过仿真精准预判装配变形、刚度薄弱区域，为壳体轻量化设计、加强筋布局优化、螺栓选型匹配、轴承工况适配提供量化数据支撑。

模块三：多工况动力学与振动仿真（覆盖全场景工况）

由热变形引起的的齿轮啮合偏移、轴承刚度衰减、轴系挠曲变形，进而引起的整机振动异常、高速共振、驱动系统啸叫、交变载荷疲劳损伤，是新能源三合一电驱动总成的典型故障，也是电驱动系统NVH优化、多物理场耦合校核、耐久寿命预测的攻关重点。

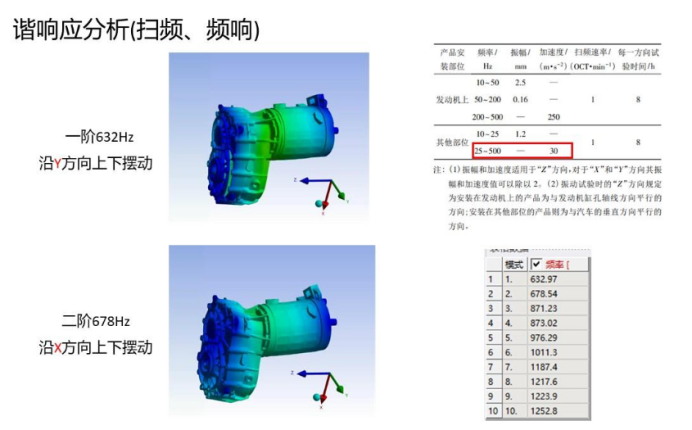

根据上述痛点，本套课程覆盖了临界转速校核、轴系挠度分析、过盈配合仿真、扫频/定频/随机振动仿真等工况：通过轴系建模与临界转速校核，预判高速运行共振风险、解决轴系挠度变形问题；依托电机过盈配合仿真，精准评估过盈配合压力与旋转离心力引起的结构滑移、配合失效隐患；基于参数化齿轮啮合激励复现台架扫频试验；采用PSD随机振动载荷谱，精准模拟实车颠簸路面交变工况，全方位还原真实动态受力特性。

模块四：热-流-固多场耦合仿真

高温是引发电驱动系统性能衰减、结构失效的关键诱因，单一热分析无法体现温度对结构、传动的连锁影响。

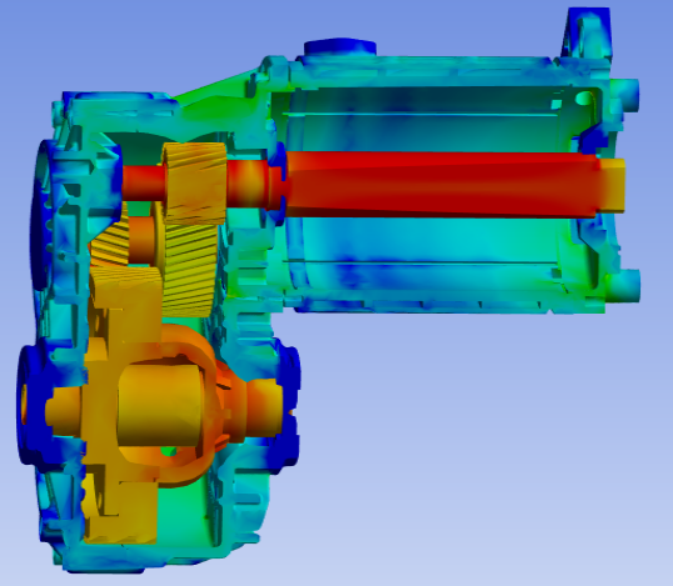

本模块打通电机电磁损耗、流体对流换热、结构热变形三维耦合逻辑：精准计算电机定子、绕组温升分布，模拟腔体空气对流散热特性，映射温度场载荷求解结构热应力，分析高温工况下齿轮啮合偏移、轴承刚度变形等核心问题，为散热结构优化、耐高温结构设计提供核心依据。

强烈推荐读者关注我的汽车电驱动系统 ANSYS 仿真进阶教程，还为学员提供VIP群答疑、持续加餐内容、和行业相关学习资料。订阅享受仿真人才库高新内推就业、奖学金、学完此课程，推荐学习者报名参加工信部教考中心认证的—工程仿真技术（CAE分析职业能力登记评价证书）。

限时特价（限10名）

秒杀：399 元（售价：499元）

可回放/开发票/奖学金/加餐

提供vip群答疑和模型下载

【618特惠】汽车电驱动系统ANSYS仿真高级实战：国标合规仿真、复杂模型处理、多物理场耦合分析等_Mechanical-仿真秀视频课程

本课程定位工业企业级高阶实战，适配有基础、想进阶、需落地的行业从业者与科研人员：

（1）新能源主机厂、零部件企业CAE仿真工程师，需补齐NVH、多场耦合、疲劳耐久仿真短板，适配量产项目工作需求；

（2）机械、车辆工程专业硕博及本科生，需要工业级真实总成案例支撑课题研究、毕业论文与项目落地；

（3）电驱动结构设计工程师，希望依托仿真数据替代纯经验设计，实现结构正向优化与性能迭代；

（4）具备ANSYS Workbench基础的仿真从业者，想要打破碎片化学习瓶颈，建立系统化量产仿真思维。

以下是课程内容及安排：

第0讲：课程概述及安排（上/下）：介绍课程整体框架、学习路径及实战案例规划，说明电驱动系统仿真的行业价值与应用场景。

第1讲：复杂模型处理：差速器复杂模型分类与精准简化策略，讲解差速器几何模型的分类方法，针对关键结构与非关键区域制定差异化简化策略。

第2讲：复杂模型处理：减速器齿轮组高效模型简化方法及实战，通过实战案例演示减速器齿轮组的模型简化流程，包括冗余特征去除、关键尺寸保留等技巧。

第3讲：复杂模型处理：减速器齿轮啮合齿形修正及复杂结构批量几何处理，重点讲解齿轮啮合区域齿形修正技术，以及多组件复杂结构的批量几何处理方法。

第4讲：复杂模型处理：电机模型高精度处理及关键简化方案，分析电机定子、转子等核心部件的模型特征，制定高精度与简化兼顾的处理方案

第5讲：材料与网格：复杂电驱动模型材料赋予与高质量网格划分，讲解电驱动系统关键材料属性定义方法，以及复杂结构的高质量网格划分技巧（如六面体网格、边界层网格。

第6讲：刚度分析：多方向轴承座载荷仿真与电机刚度精确分析，模拟轴承座在多方向载荷下的受力状态，深入分析电机整体刚度特性。

第7讲：刚度分析：复杂模型螺栓预紧快速批量处理方法及网格划分，介绍螺栓预紧力的批量施加技术，以及螺栓连接区域的网格划分要点。

第8讲：刚度分析：基于螺栓连接的电驱动系统多刚度耦合分析与性能评估，结合螺栓连接特性，进行电驱动系统多部件刚度耦合分析，评估整体结构性能。

第9讲：临界转速共振计算及评估：轴承单元建立、临界转速精确计算与共振风险评估，讲解轴承单元建模方法，精确计算电机轴等关键部件的临界转速，评估共振风险。

第10讲：挠度分析：电机轴挠度精确分析、简支梁行为模拟、轴承单元与通用连接副注意事项，深入分析电机轴的挠度特性，模拟简支梁行为，明确轴承单元与连接副的设置要点。

第11讲：过盈配合分析：电机轴过盈配合分析、最佳过盈量寻优方案与力矩传递性能评估。仿真电机轴与转子的过盈配合过程，优化过盈量参数，评估力矩传递效率。

第12讲：扫频振动分析：电驱动系统齿轮啮合接触关系快速建立方法、比例阻尼及激励载荷高级设置（上），重点讲解齿轮啮合接触对的快速建立技术，以及比例阻尼的设置原理。

第13讲：扫频振动分析：电驱动系统齿轮啮合接触关系快速建立方法、比例阻尼及激励载荷高级设置（下），深入讲解激励载荷的高级定义方法，包括载荷时域/频域转换与分布设置。

第14讲：扫频振动分析：电驱动系统动态响应评估与结果深度解析，学习扫频振动下的动态响应指标（如位移、应力、加速度）分析方法，解读仿真结果的工程意义

第15讲：定频振动分析：定频振动响应中的频率选取、模态振型分析、阻尼特性与激励频率响应影响评估，讲解定频振动的频率选取原则，分析模态振型与阻尼对响应的影响规律。

第16讲：振动声学耦合：电驱动系统NVH谐波声学仿真、声振传递路径分析、噪声辐射评估与谐波噪声抑制策略，开展NVH谐波声学仿真，分析声振传递路径，评估噪声辐射水平，提出抑制方案。

第17讲：随机振动分析：PSD谱拟合方法与激励定义、模态参数识别与参与质量校核、关键响应点分析与振动特性解析，学习PSD谱的拟合技术与随机激励定义方法，结合模态参数识别评估关键部位的振动响应。

第18讲：疲劳寿命预测：复杂工况下电驱动系统疲劳寿命验证与关键结构件疲劳损伤累积分析，基于多工况载荷谱，仿真关键结构件的疲劳损伤累积过程，预测疲劳寿命。

（完）
