2026年新能源汽车驱动电机技术演进与落地实践：高转速、高集成、低稀土化的工程突破

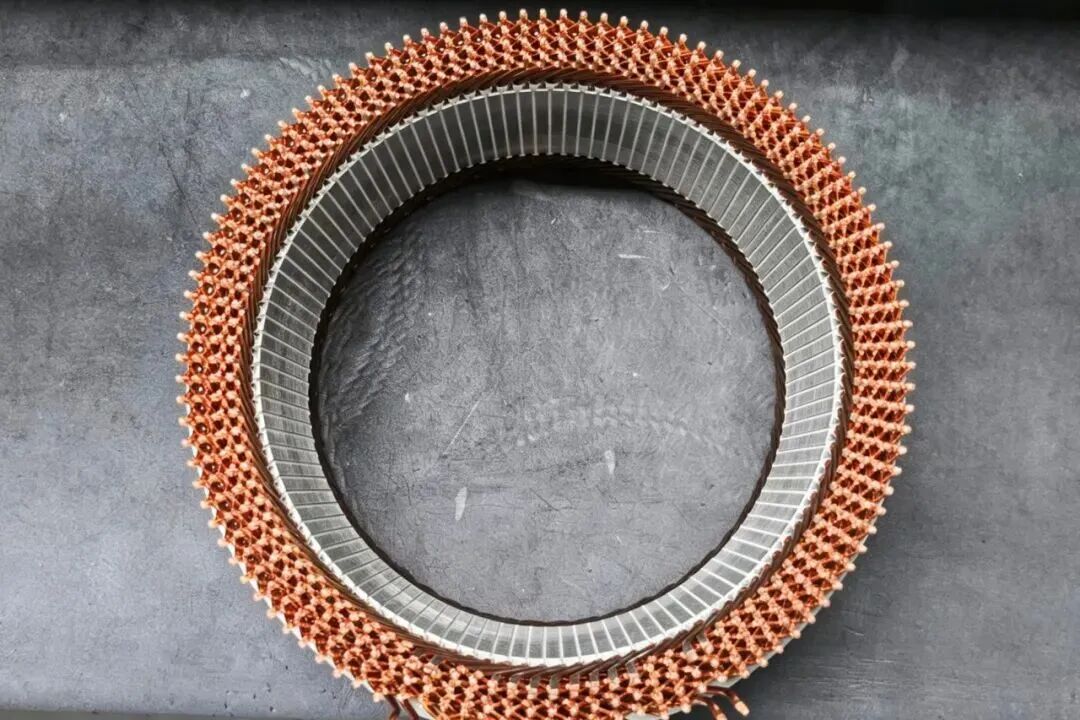

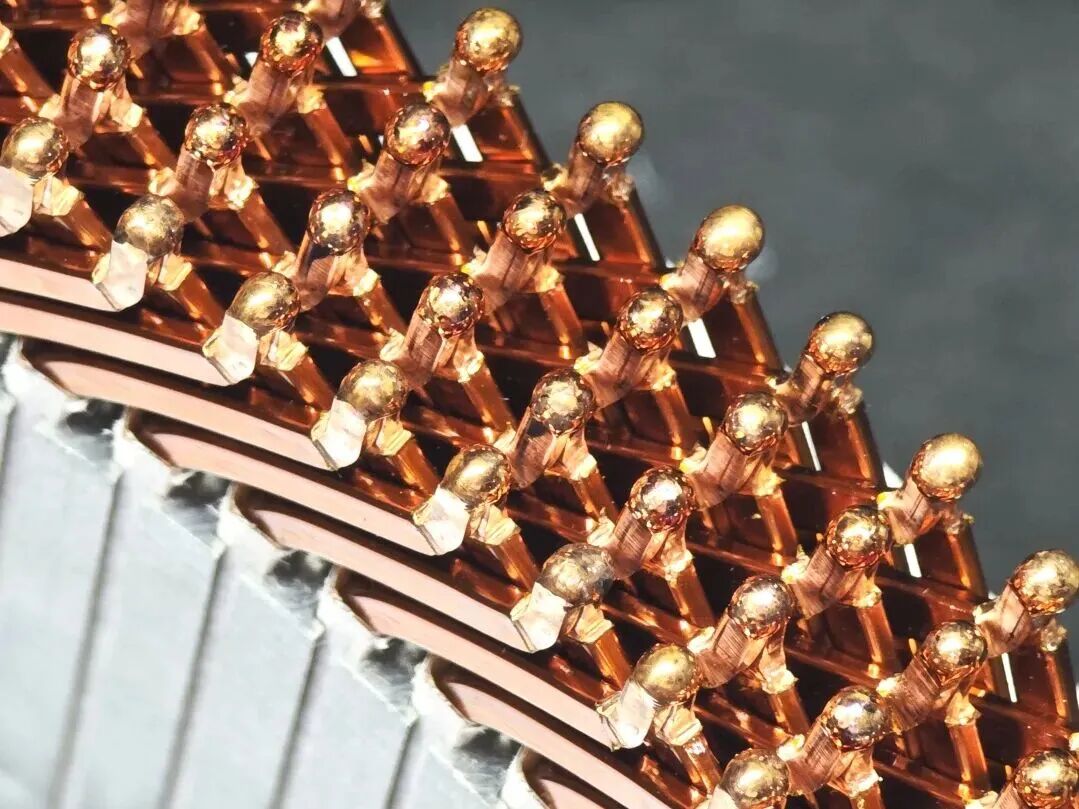

摘要新能源汽车驱动电机作为整车"动力心脏"，正面临稀土资源依赖、高速性能瓶颈、散热效率不足、NVH控制困难四大核心痛点。本文聚焦2025-2026年驱动电机技术最新演进，系统解析永磁同步电机（PMSM）、励磁同步电机（EESM）、交流异步电机（IM）三大主流技术路线的工作原理与工程差异，深度剖析扁线绕组多层化（6-10层）、碳化硅逆变器集成、油冷散热、磁场定向控制（FOC）等关键技术的落地细节。结合比亚迪超级e平台30000rpm量产电机、小米V8s超级电机27200rpm技术突破等真实案例，提炼高转速电机转子强度控制、散热系统适配、稀土用量优化等工程避坑要点。预判未来3-5年驱动电机向八合一以上高度集成、25000rpm+超高转速普及、无稀土电机技术突破、智能化控制与底盘融合、低碳绿色化五大方向演进，为驱动电机研发工程师、技术管理者提供明确的技术参考与行动建议。1. 引言1.1 新能源汽车产业化发展背景全球新能源汽车产业已进入规模化发展的关键阶段。据中国汽车工业协会数据，2025年中国新能源汽车销量持续攀升，电驱动系统作为核心动力总成，其技术水平直接决定整车性能边界。驱动电机作为电驱动系统的"心脏"，承担着将电能转化为机械能的核心功能，其效率、功率密度、可靠性直接影响整车续航里程、加速性能与使用成本。1.2 驱动电机的核心定位驱动电机在新能源汽车中的核心地位体现在三个维度：能量转换枢纽电池输出的直流电经逆变器转换为交流电，驱动电机将电能转化为驱动车轮的机械能，转换效率每提升1%，整车续航里程可增加2%-3% 性能决定因子电机峰值功率决定整车加速能力，持续功率决定高速巡航能力，转速范围决定最高车速 成本占比关键驱动电机约占整车生产成本的10%，是仅次于动力电池（约30%）的第二大成本项 1.3 当前驱动电机技术的核心痛点尽管技术快速迭代，驱动电机仍面临四大核心挑战：痛点维度 具体问题 工程影响 稀土依赖永磁同步电机钕铁硼磁钢依赖重稀土（Dy/Tb），资源价格波动大，供应链安全风险高 成本占比超30%，受国际地缘政治影响显著 高速性能不足转子离心应力、轴承极限、铁损激增制约转速提升 2024年前主流电机最高转速约16000-20000rpm 散热效率低高功率密度下绕组温升快，永磁体存在退磁风险 限制电机持续输出能力，影响使用寿命 NVH控制难电磁径向力、转矩脉动、开关频率噪声叠加 影响驾乘舒适性，高端车型尤为敏感 1.4 本文研究意义与核心价值本文基于2025-2026年最新技术突破与量产实践，系统梳理驱动电机从高转速、高集成、高效率到低稀土化的技术演进路径，为行业提供可直接落地的工程参考。2. 驱动电机核心技术原理2.1 三种主流电机工作原理2.1.1 永磁同步电机（PMSM）永磁同步电机是目前新能源汽车最主流的驱动电机类型，市场占比超过90% 。核心结构：由定子（电枢绕组）、转子（永磁体）、气隙组成。定子产生旋转磁场，转子永磁体磁场与之同步旋转。工作原理：三相交流电通入定子绕组，产生旋转磁动势，与转子永磁磁场相互作用产生电磁转矩： 其中：$P$为极对数，$\psi_f$为永磁体磁链，$I_d$、$I_q$为d-q轴电流，$L_d$、$L_q$为d-q轴电感。控制策略：采用磁场定向控制（FOC），将三相电流解耦为励磁分量$I_d$和转矩分量$I_q$，实现类似直流电机的精确控制。图1：永磁同步电机核心结构示意图2.1.2 电励磁同步电机（EESM）电励磁同步电机通过转子绕组通电产生磁场，无需永磁体，彻底摆脱稀土依赖。核心特点：转子采用励磁绕组，通过电刷或无刷励磁系统供电磁场强度可调，实现宽范围效率优化无永磁体退磁风险，高温性能稳定技术难点：无刷励磁系统结构复杂，转子损耗较大，功率密度较PMSM低约15%-20%。2.1.3 交流异步电机（IM）交流异步电机（感应电机）结构简单、坚固耐用，转子转速略低于定子旋转磁场转速（存在转差）。核心优势：无永磁体、抗过载能力强、高速弱磁性能优异、成本较低核心劣势：功率密度低、低速效率差（<85%）、功率因数低典型应用：特斯拉早期Roadster/Model S采用感应电机，现多与永磁同步电机搭配使用 图2：励磁同步电机结构爆炸图2.2 关键技术细节解析2.2.1 扁线绕组（Hairpin）技术扁线绕组是当前驱动电机定子技术的主流演进方向。结构特点：采用矩形截面铜导线替代传统圆形导线，定子槽型适配矩形截面。核心优势：槽满率提升圆线绕组槽满率约40%-45%，扁线绕组可达60%-70%，功率密度提升20%-30% 端部尺寸缩短端部高度降低15%-25%，电机轴向长度减小 散热性能增强导线与铁芯接触面积大，热传导路径优化 铜损降低相同槽面积下导体截面积增大，直流电阻降低 层数演进：目前量产方案集中在6层（比亚迪）、8层（上汽/吉利/纬湃科技）、10层（特斯拉）三种 。层数增加可降低高速趋肤效应损耗，但加工难度指数级上升。图3：扁线绕组（Hairpin）结构示意图2.2.2 碳化硅（SiC）逆变器集成SiC功率器件是驱动电机控制系统的核心技术升级方向。性能优势 ：耐高温结温耐受达225°C，远超硅基IGBT的175°C 高频开关开关速度提升3-5倍，支持更高PWM频率 低损耗开关损耗和导通损耗均大幅降低，系统效率提升2%-4% 工程价值：SiC逆变器使电机控制器可匹配更高转速电机（>20000rpm），同时降低整车百公里电耗。2.2.3 油冷散热技术油冷是当前高功率密度驱动电机的主流散热方案。技术原理：冷却油直接接触热源（绕组端部、转子），利用油的高比热容和绝缘特性实现高效散热。与水冷对比：对比维度 水冷方案 油冷方案 冷却介质接触方式 间接冷却（机壳水道） 直接冷却（喷油/浸没） 绕组端部散热 依赖热传导，效果有限 直接喷油冷却，效率高 转子散热 难以有效冷却 可通过甩油/喷油实现 对磁路影响 无 无（油为非磁性介质） 系统复杂度 较低 较高（需油路/油气分离） 散热效率提升 基准 提升约30%-40% 典型方案：比亚迪直喷式转子甩油技术、博格华纳向心油路冷却技术 图4：油冷散热模拟图2.2.4 磁场定向控制（FOC）算法FOC是永磁同步电机的核心控制算法。控制流程：采集三相电流$I_a$、$I_b$、$I_c$Clarke变换：三相静止坐标系→两相静止坐标系（$I_\alpha$、$I_\beta$）Park变换：两相静止坐标系→两相旋转坐标系（$I_d$、$I_q$）电流环PI调节：分别控制$I_d$（弱磁）和$I_q$（转矩）反Park变换+SVPWM：生成逆变器开关信号高速优化：当转速超过基速时，采用弱磁控制（负$I_d$注入），扩展恒功率转速范围。3. 驱动电机行业现状与技术对比3.1 三种主流电机技术对比技术参数 永磁同步电机(PMSM) 电励磁同步电机(EESM) 交流异步电机(IM) 最高效率97%-98.5% 94%-96% 90%-94%（高速优） 功率密度3.5-5 kW/kg 2.5-3.5 kW/kg 2-3 kW/kg 峰值转速20000-30000 rpm 15000-20000 rpm 18000-22000 rpm 稀土依赖高（钕铁硼） 无 无 控制复杂度中等 较高（励磁控制） 较低 成本中高 中等 较低 典型应用比亚迪、特斯拉、蔚来 宝马（部分车型）、纬湃科技 特斯拉前驱、部分商用车 代表车型比亚迪汉、Model 3/Y 宝马i3/i8（早期） 特斯拉Roadster 数据来源：综合行业实测数据及文献 3.2 扁线绕组与传统圆线绕组对比对比维度 传统圆线绕组 扁线绕组（Hairpin） 槽满率 40%-45% 60%-70% 功率密度提升 基准 +20%-30% 端部尺寸 较长 缩短15%-25% 铜损 较高 降低10%-15% 高速交流损耗 较低 较明显（需优化层数） 生产工艺复杂度 低 高（需专用设备） 量产成熟度 成熟 2023年后快速普及 3.3 散热技术对比技术方案 散热效率 成本 量产成熟度 适用场景 机壳水冷 基准 低 成熟 中低功率电机 水冷+端部喷油 +20% 中 较成熟 中高功率扁线电机 全油冷（定子+转子） +30%-40% 较高 快速普及 高功率密度电机 相变传热（前沿） +50%+ 高 研发中 超高功率电机 图5：有无转子冷却效果对比图4. 关键技术突破与创新点（2025-2026）4.1 比亚迪超级e平台：全球首款量产30000rpm电机技术突破：转速里程碑全球首款量产30000rpm乘用车驱动电机，峰值功率580kW，功率密度16.4kW/kg 材料创新采用1000MPa高强度硅钢片、航空铝端板，解决超高转速转子离心应力问题 绕组优化AI优化的6极72槽短距绕组设计，降低高速谐波损耗 平台集成1000V全域高压架构，SiC功率模块，系统综合效率达95%以上 工程意义：标志着乘用车驱动电机进入"三万转时代"，单电机功率超越传统V12发动机。4.2 小米V8s超级电机：27200rpm技术突破技术参数：最高转速27200rpm，峰值功率425kW，峰值扭矩635N·m采用960MPa高强度硅钢片、双向全油冷散热、扁线绕组技术目标2025年量产装车 创新点：在材料强度与散热系统的协同优化上形成独特方案，为行业提供高转速电机工程化参考。4.3 扁线绕组多层化与短端部工艺创新技术演进：10层扁线特斯拉Model Y率先量产10层扁线电机 短端部工艺联合电子X-Pin、华域电动Mini-Pin、上海易唯科双短距绕组等方案涌现 连续波绕组简化成型和焊接工序，提升柔性生产能力 预计至2026年：短绕组端部的扁线焊接工艺和设计将逐步成为市场主流 4.4 碳纤维转子护套技术技术原理：采用碳纤维复合材料包覆永磁转子，提供高强度约束，抵抗超高转速下的离心应力。应用趋势：广汽夸克电驱2.0采用非晶碳纤维电机技术 预计2026年开发出转子在线缠绕碳纤维设备，2028年前实现超薄碳纤维套筒批量生产 技术优势：比传统金属护套减重30%-40%，强度提升50%以上，允许转子转速突破25000rpm。4.5 谐波电流注入NVH优化技术技术原理：在FOC控制中主动注入特定谐波电流，抵消电机固有的电磁径向力和转矩脉动。工程价值：转矩脉动可从3%降低至1.3%以下 显著改善电机电磁噪声，提升驾乘舒适性美国橡树岭实验室双三相电机已实现该技术指标 5. 工程落地实践5.1 案例一：比亚迪超级e平台30000rpm电机量产实践项目背景：2025年3月，比亚迪发布超级e平台，搭载全球首款量产30000rpm驱动电机 核心参数配置：参数项 技术指标 峰值功率 580 kW 峰值转速 30511 rpm 功率密度 16.4 kW/kg 电压平台 1000V 功率模块 1500V车规级SiC芯片 硅钢片强度 1000 MPa 系统综合效率 >95% 实操步骤：转子强度设计采用高强度硅钢片（1000MPa级），优化转子磁桥结构有限元仿真验证30000rpm下应力分布，安全系数≥1.5动平衡精度控制G2.5级以下散热系统适配定子采用直喷式油冷，转子采用甩油冷却冷却油流量精确匹配：低速大流量/高速高压力油温控制目标：绕组热点温度<180°C，永磁体<150°C轴承与润滑选用陶瓷球轴承，dn值>1.0×10⁶油气润滑系统，确保20000rpm以上可靠供油控制策略优化弱磁控制深度优化，扩展恒功率区至3倍基速高频PWM（>20kHz）降低电流谐波主动阻尼控制抑制轴系扭振落地避坑要点：风险点 规避措施 转子永磁体退磁 选用高矫顽力磁钢（EH级），控制工作温度<150°C 高频铁损激增 采用0.25mm超薄硅钢片，优化磁路设计 轴承电腐蚀 陶瓷球轴承+绝缘涂层轴，消除轴电流 NVH恶化 优化极槽配合，采用斜极/分段转子，注入谐波补偿 性能优化方案：采用"箭雨"自喷油技术，电机极限温度降低45°C，持续功率提升54% AI优化的电磁效率循迹算法，综合效率超92.5%图6：比亚迪超级e平台30000rpm驱动电机渲染图5.2 案例二：小米V8s超级电机工程化实践项目背景：小米汽车自研HyperEngine V8s超级电机，目标2025年量产装车 核心参数配置：参数项 技术指标 峰值功率 425 kW 峰值扭矩 635 N·m 最高转速 27200 rpm 功率密度 ~10.14 kW/kg 效率 >98%（峰值） 冷却方式 双向全油冷 硅钢片强度 960 MPa 实操步骤：电磁设计优化8极48槽方案，优化气隙磁场正弦度扁线绕组8层设计，平衡槽满率与交流损耗磁钢采用低涡流分段设计，降低高频涡流损耗转子结构强化960MPa高强度硅钢片，优化V型磁钢槽结构碳纤维绑扎带辅助约束（预研方案）转子动平衡精度G1.0级热管理系统定子铁芯油道+绕组端部喷油双重冷却转子甩油冷却，降低永磁体工作温度油-水换热器，确保冷却系统热平衡NVH控制优化极槽配合（8极48槽），降低齿槽转矩转子斜极角度优化，抑制径向电磁力主动谐波注入，转矩脉动<2%落地避坑要点：风险点 规避措施 超高转速轴承失效 选用混合陶瓷轴承，优化润滑系统设计 绕组绝缘老化 采用耐电晕漆包线（PI/PAI绝缘），PDIV>1500V 转子动力学问题 临界转速分析，避开常用工作转速区间 量产一致性 自动化产线，关键工序100%在线检测 关键经验：高转速电机的工程落地必须遵循"材料-结构-散热-控制"四位一体协同优化原则，单一技术突破难以支撑系统可靠性。图7：小米V8s超级电机实物图6. 未来趋势与行业建议6.1 未来3-5年技术演进方向趋势一：高集成化向八合一以上动力总成升级演进路径：三合一（电机+电控+减速器）→六合一/八合一→十四合一 典型案例：东风日产"天演"架构：全球首个14合1电驱系统，功率密度4.5kW/kg，重量仅85kg 比亚迪e3.0 Evo：十二合一智能电驱系统吉利：十一合一智能域控电驱总成技术价值：减少68个连接件，体积降低35%，重量降低40%，系统效率提升至92%以上 趋势二：超高转速（25000rpm以上）技术普及发展预测：2025年：20000-23000rpm成为高端车型标配（比亚迪已实现23000rpm+批产） 2026-2028年：25000-30000rpm逐步普及2028年后：30000rpm+技术成熟 关键技术支撑：高强度硅钢片（>1000MPa）、碳纤维转子护套、陶瓷轴承、全油冷散热趋势三：无稀土/少稀土电机技术突破技术路线：电励磁同步电机（EESM）完全无稀土，宝马、纬湃科技、法雷奥加速布局 永磁同步磁阻电机少稀土方案，宝马i3/i8已应用 铁氧体辅助磁阻电机橡树岭实验室技术路线，无重稀土 政策驱动：中国稀土出口管制政策推动全球无稀土电机技术研发加速 趋势四：智能化控制与底盘融合融合方向：动力域+底盘域华为途灵龙行平台、极氪EE 3.0实现驱制动一体化 iTRACK智能扭矩控制基于电机响应的精准扭矩矢量分配 AI算法嵌入电控动态效率优化、故障预判、自适应控制 趋势五：低碳绿色化发展技术路径：电机材料循环利用（磁钢回收再利用）低能耗制造工艺（自粘结铁芯减少铆接）高导材料应用（石墨烯铜导线等前沿探索） 6.2 行业行动建议对车企的建议优先级 行动建议 时间窗口 高优先布局扁线绕组（8层+）+全油冷散热技术 2025-2026年 高推进SiC功率模块量产应用，匹配800V/1000V平台 2025-2027年 中高研发25000rpm+高转速电机，储备碳纤维转子技术 2026-2028年 中布局无稀土电机技术路线，降低供应链风险 2026-2030年 中推进动力域与底盘域融合，实现XYZ三向协同控制 2027-2030年 对零部件企业的建议扁线电机设备商突破X-Pin/Mini-Pin精密扭头工艺，开发连续波绕组柔性产线 磁钢供应商开发低重稀土/无重稀土磁钢，推进Dy扩散替代Tb扩散 轴承企业加速陶瓷球轴承国产化，满足20000rpm+需求 绝缘材料商开发高导热（>0.5W/m·K）、高PDIV绝缘材料 对技术从业者的建议核心能力构建深入掌握FOC控制、弱磁控制、MTPA/MTPV优化策略 跨学科融合电磁-热-结构-噪声多物理场耦合仿真能力 前沿跟踪关注轴向磁通电机、非晶合金电机等新拓扑 标准参与积极参与GB/T 18488等国家标准修订，掌握话语权 7. 结论本文系统梳理了2026年新能源汽车驱动电机技术的核心演进路径与工程落地实践。核心结论如下：高转速是功率密度提升的核心路径：从20000rpm到30000rpm的跨越，依赖于材料强度（>1000MPa硅钢）、转子结构（碳纤维护套）、散热系统（全油冷）、轴承技术（陶瓷球轴承）的协同突破。比亚迪30000rpm量产电机标志着该技术已进入工程化阶段。高集成化是系统效率提升的关键手段：从三合一到十四合一的集成演进，通过减少连接件、优化热管理、共用冷却系统，实现体积降低35%、重量降低40%、效率提升2%-3%的综合收益。低稀土化是供应链安全的战略选择：电励磁同步电机、永磁同步磁阻电机等无稀土/少稀土技术路线，将在2026-2030年加速成熟，降低对重稀土资源的依赖。扁线化+油冷化是当前最确定的量产技术方向：8层及以上扁线绕组配合全油冷散热，已成为高端车型标配，预计2026年短端部扁线工艺将成为主流。智能化控制是性能挖掘的新维度：谐波电流注入、AI效率优化、动力域-底盘域融合控制，将持续释放驱动电机的性能潜力。驱动电机作为新能源汽车的"动力心脏"，其技术发展直接决定整车性能边界。高集成、高转速、高效能、低依赖是驱动电机不可逆的核心发展方向。本文梳理的技术突破与工程经验，旨在为驱动电机研发工程师、技术管理者提供可落地的参考指南，助力中国新能源汽车产业在全球竞争中持续领先。 免责声明：以上观点仅代表作者个人看法，与本平台无关。图片版权归原汽车公司所有，分享本文仅供学习参考，切勿用于商业用途，如涉及版权问题，请第一时间告知我们删除，非常感谢。 来源：电动新视界
