2026年新能源汽车驱动电机技术演进与落地实践：高转速、高集成、低稀土化的工程突破

摘要

新能源汽车驱动电机作为整车"动力心脏"，正面临稀土资源依赖、高速性能瓶颈、散热效率不足、NVH控制困难四大核心痛点。本文聚焦2025-2026年驱动电机技术最新演进，系统解析永磁同步电机（PMSM）、励磁同步电机（EESM）、交流异步电机（IM）三大主流技术路线的工作原理与工程差异，深度剖析扁线绕组多层化（6-10层）、碳化硅逆变器集成、油冷散热、磁场定向控制（FOC）等关键技术的落地细节。结合比亚迪超级e平台30000rpm量产电机、小米V8s超级电机27200rpm技术突破等真实案例，提炼高转速电机转子强度控制、散热系统适配、稀土用量优化等工程避坑要点。预判未来3-5年驱动电机向八合一以上高度集成、25000rpm+超高转速普及、无稀土电机技术突破、智能化控制与底盘融合、低碳绿色化五大方向演进，为驱动电机研发工程师、技术管理者提供明确的技术参考与行动建议。

1. 引言

1.1 新能源汽车产业化发展背景

全球新能源汽车产业已进入规模化发展的关键阶段。据中国汽车工业协会数据，2025年中国新能源汽车销量持续攀升，电驱动系统作为核心动力总成，其技术水平直接决定整车性能边界。驱动电机作为电驱动系统的"心脏"，承担着将电能转化为机械能的核心功能，其效率、功率密度、可靠性直接影响整车续航里程、加速性能与使用成本。

1.2 驱动电机的核心定位

驱动电机在新能源汽车中的核心地位体现在三个维度：

• 能量转换枢纽

  电池输出的直流电经逆变器转换为交流电，驱动电机将电能转化为驱动车轮的机械能，转换效率每提升1%，整车续航里程可增加2%-3%

• 性能决定因子

  电机峰值功率决定整车加速能力，持续功率决定高速巡航能力，转速范围决定最高车速

• 成本占比关键

  驱动电机约占整车生产成本的10%，是仅次于动力电池（约30%）的第二大成本项

1.3 当前驱动电机技术的核心痛点

尽管技术快速迭代，驱动电机仍面临四大核心挑战：

1.4 本文研究意义与核心价值

本文基于2025-2026年最新技术突破与量产实践，系统梳理驱动电机从高转速、高集成、高效率到低稀土化的技术演进路径，为行业提供可直接落地的工程参考。

2. 驱动电机核心技术原理

2.1 三种主流电机工作原理

2.1.1 永磁同步电机（PMSM）

永磁同步电机是目前新能源汽车最主流的驱动电机类型，市场占比超过90% 。

核心结构：由定子（电枢绕组）、转子（永磁体）、气隙组成。定子产生旋转磁场，转子永磁体磁场与之同步旋转。

工作原理：三相交流电通入定子绕组，产生旋转磁动势，与转子永磁磁场相互作用产生电磁转矩：

其中：$P$为极对数，$\psi_f$为永磁体磁链，$I_d$、$I_q$为d-q轴电流，$L_d$、$L_q$为d-q轴电感。

控制策略：采用磁场定向控制（FOC），将三相电流解耦为励磁分量$I_d$和转矩分量$I_q$，实现类似直流电机的精确控制。

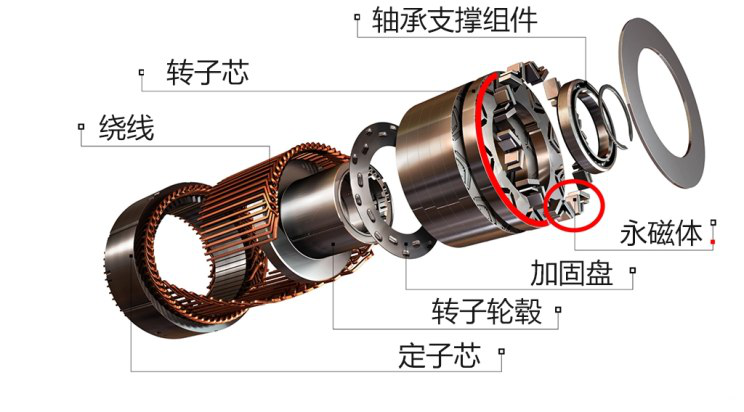

图1：永磁同步电机核心结构示意图

2.1.2 电励磁同步电机（EESM）

电励磁同步电机通过转子绕组通电产生磁场，无需永磁体，彻底摆脱稀土依赖。

核心特点：

• 转子采用励磁绕组，通过电刷或无刷励磁系统供电
• 磁场强度可调，实现宽范围效率优化
• 无永磁体退磁风险，高温性能稳定

技术难点：无刷励磁系统结构复杂，转子损耗较大，功率密度较PMSM低约15%-20%。

2.1.3 交流异步电机（IM）

交流异步电机（感应电机）结构简单、坚固耐用，转子转速略低于定子旋转磁场转速（存在转差）。

核心优势：无永磁体、抗过载能力强、高速弱磁性能优异、成本较低

核心劣势：功率密度低、低速效率差（<85%）、功率因数低

典型应用：特斯拉早期Roadster/Model S采用感应电机，现多与永磁同步电机搭配使用

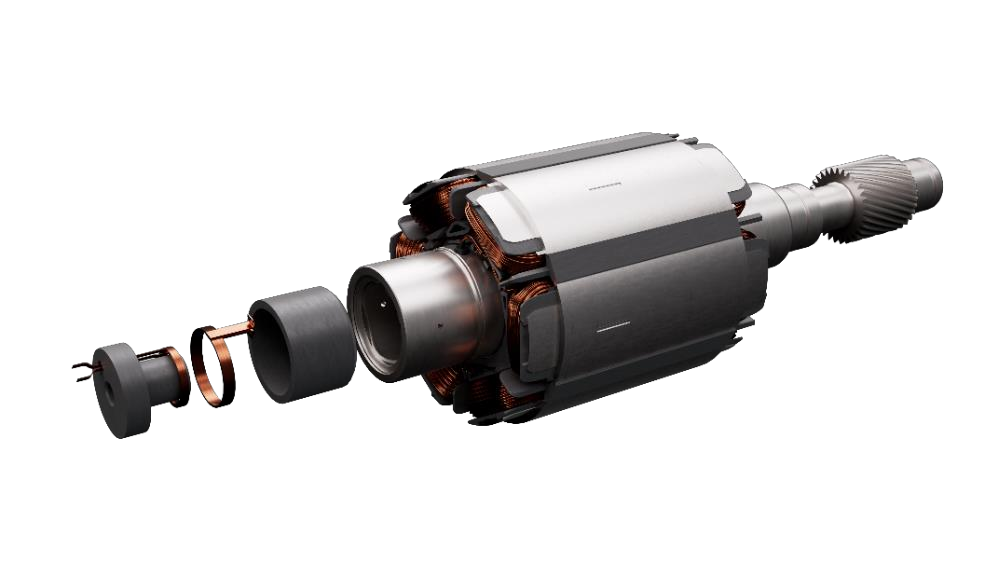

图2：励磁同步电机结构爆炸图

2.2 关键技术细节解析

2.2.1 扁线绕组（Hairpin）技术

扁线绕组是当前驱动电机定子技术的主流演进方向。

结构特点：采用矩形截面铜导线替代传统圆形导线，定子槽型适配矩形截面。

核心优势：

• 槽满率提升

  圆线绕组槽满率约40%-45%，扁线绕组可达60%-70%，功率密度提升20%-30%
• 端部尺寸缩短
  端部高度降低15%-25%，电机轴向长度减小

• 散热性能增强

  导线与铁芯接触面积大，热传导路径优化

• 铜损降低

  相同槽面积下导体截面积增大，直流电阻降低

层数演进：目前量产方案集中在6层（比亚迪）、8层（上汽/吉利/纬湃科技）、10层（特斯拉）三种 。层数增加可降低高速趋肤效应损耗，但加工难度指数级上升。

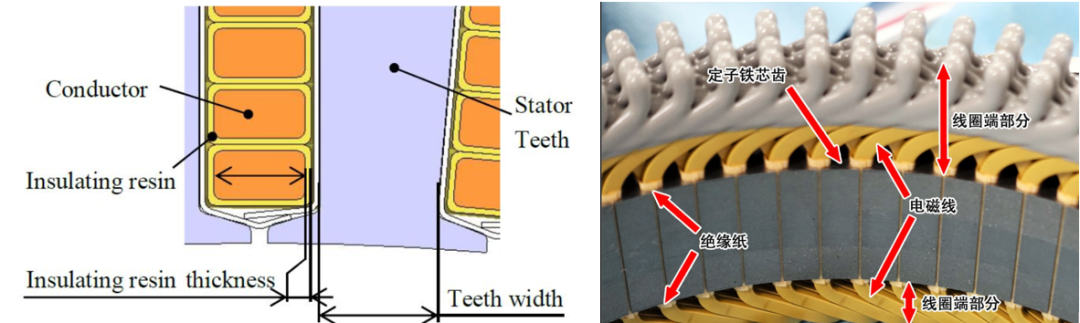

图3：扁线绕组（Hairpin）结构示意图

2.2.2 碳化硅（SiC）逆变器集成

SiC功率器件是驱动电机控制系统的核心技术升级方向。

性能优势  ：

• 耐高温

  结温耐受达225°C，远超硅基IGBT的175°C

• 高频开关

  开关速度提升3-5倍，支持更高PWM频率

• 低损耗

  开关损耗和导通损耗均大幅降低，系统效率提升2%-4%

工程价值：SiC逆变器使电机控制器可匹配更高转速电机（>20000rpm），同时降低整车百公里电耗。

2.2.3 油冷散热技术

油冷是当前高功率密度驱动电机的主流散热方案。

技术原理：冷却油直接接触热源（绕组端部、转子），利用油的高比热容和绝缘特性实现高效散热。

与水冷对比：

典型方案：比亚迪直喷式转子甩油技术、博格华纳向心油路冷却技术

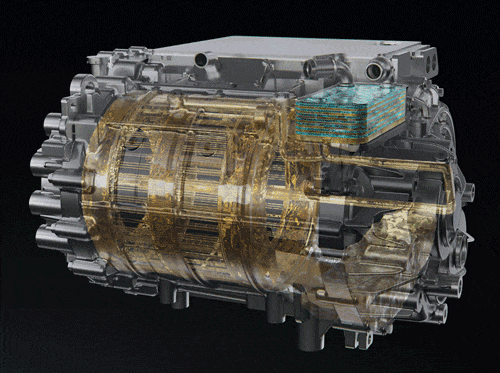

图4：油冷散热模拟图

2.2.4 磁场定向控制（FOC）算法

FOC是永磁同步电机的核心控制算法。

控制流程：

1. 采集三相电流$I_a$、$I_b$、$I_c$
2. Clarke变换：三相静止坐标系→两相静止坐标系（$I_\alpha$、$I_\beta$）
3. Park变换：两相静止坐标系→两相旋转坐标系（$I_d$、$I_q$）
4. 电流环PI调节：分别控制$I_d$（弱磁）和$I_q$（转矩）
5. 反Park变换+SVPWM：生成逆变器开关信号

高速优化：当转速超过基速时，采用弱磁控制（负$I_d$注入），扩展恒功率转速范围。

3. 驱动电机行业现状与技术对比

3.1 三种主流电机技术对比

数据来源：综合行业实测数据及文献

3.2 扁线绕组与传统圆线绕组对比

3.3 散热技术对比

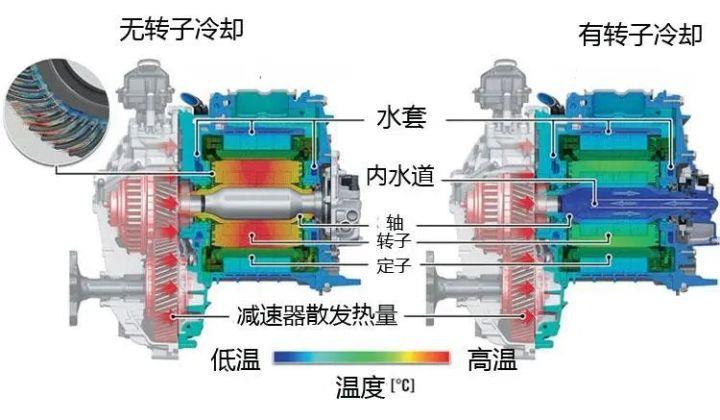

图5：有无转子冷却效果对比图

4. 关键技术突破与创新点（2025-2026）

4.1 比亚迪超级e平台：全球首款量产30000rpm电机

技术突破：

• 转速里程碑

  全球首款量产30000rpm乘用车驱动电机，峰值功率580kW，功率密度16.4kW/kg

• 材料创新

  采用1000MPa高强度硅钢片、航空铝端板，解决超高转速转子离心应力问题

• 绕组优化

  AI优化的6极72槽短距绕组设计，降低高速谐波损耗

• 平台集成

  1000V全域高压架构，SiC功率模块，系统综合效率达95%以上

工程意义：标志着乘用车驱动电机进入"三万转时代"，单电机功率超越传统V12发动机。

4.2 小米V8s超级电机：27200rpm技术突破

技术参数：

• 最高转速27200rpm，峰值功率425kW，峰值扭矩635N·m
• 采用960MPa高强度硅钢片、双向全油冷散热、扁线绕组技术
• 目标2025年量产装车

创新点：在材料强度与散热系统的协同优化上形成独特方案，为行业提供高转速电机工程化参考。

4.3 扁线绕组多层化与短端部工艺创新

技术演进：

• 10层扁线

  特斯拉Model Y率先量产10层扁线电机

• 短端部工艺

  联合电子X-Pin、华域电动Mini-Pin、上海易唯科双短距绕组等方案涌现

• 连续波绕组

  简化成型和焊接工序，提升柔性生产能力

预计至2026年：短绕组端部的扁线焊接工艺和设计将逐步成为市场主流

4.4 碳纤维转子护套技术

技术原理：采用碳纤维复合材料包覆永磁转子，提供高强度约束，抵抗超高转速下的离心应力。

应用趋势：

• 广汽夸克电驱2.0采用非晶碳纤维电机技术
• 预计2026年开发出转子在线缠绕碳纤维设备，2028年前实现超薄碳纤维套筒批量生产

技术优势：比传统金属护套减重30%-40%，强度提升50%以上，允许转子转速突破25000rpm。

4.5 谐波电流注入NVH优化技术

技术原理：在FOC控制中主动注入特定谐波电流，抵消电机固有的电磁径向力和转矩脉动。

工程价值：

• 转矩脉动可从3%降低至1.3%以下
• 显著改善电机电磁噪声，提升驾乘舒适性
• 美国橡树岭实验室双三相电机已实现该技术指标

5. 工程落地实践

5.1 案例一：比亚迪超级e平台30000rpm电机量产实践

项目背景：2025年3月，比亚迪发布超级e平台，搭载全球首款量产30000rpm驱动电机

核心参数配置：

实操步骤：

1. 转子强度设计

• 采用高强度硅钢片（1000MPa级），优化转子磁桥结构
• 有限元仿真验证30000rpm下应力分布，安全系数≥1.5
• 动平衡精度控制G2.5级以下

2. 散热系统适配

• 定子采用直喷式油冷，转子采用甩油冷却
• 冷却油流量精确匹配：低速大流量/高速高压力
• 油温控制目标：绕组热点温度<180°C，永磁体<150°C

3. 轴承与润滑

• 选用陶瓷球轴承，dn值>1.0×10⁶
• 油气润滑系统，确保20000rpm以上可靠供油

4. 控制策略优化

• 弱磁控制深度优化，扩展恒功率区至3倍基速
• 高频PWM（>20kHz）降低电流谐波
• 主动阻尼控制抑制轴系扭振

落地避坑要点：

性能优化方案：

• 采用"箭雨"自喷油技术，电机极限温度降低45°C，持续功率提升54%
• AI优化的电磁效率循迹算法，综合效率超92.5%

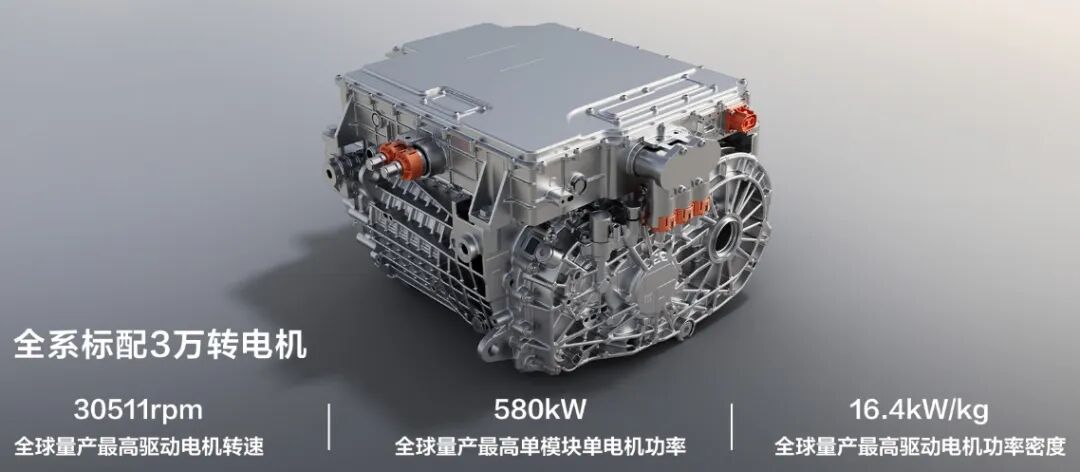

图6：比亚迪超级e平台30000rpm驱动电机渲染图

5.2 案例二：小米V8s超级电机工程化实践

项目背景：小米汽车自研HyperEngine V8s超级电机，目标2025年量产装车

核心参数配置：

实操步骤：

1. 电磁设计优化

• 8极48槽方案，优化气隙磁场正弦度
• 扁线绕组8层设计，平衡槽满率与交流损耗
• 磁钢采用低涡流分段设计，降低高频涡流损耗

2. 转子结构强化

• 960MPa高强度硅钢片，优化V型磁钢槽结构
• 碳纤维绑扎带辅助约束（预研方案）
• 转子动平衡精度G1.0级

3. 热管理系统

• 定子铁芯油道+绕组端部喷油双重冷却
• 转子甩油冷却，降低永磁体工作温度
• 油-水换热器，确保冷却系统热平衡

4. NVH控制

• 优化极槽配合（8极48槽），降低齿槽转矩
• 转子斜极角度优化，抑制径向电磁力
• 主动谐波注入，转矩脉动<2%

落地避坑要点：

关键经验：高转速电机的工程落地必须遵循"材料-结构-散热-控制"四位一体协同优化原则，单一技术突破难以支撑系统可靠性。

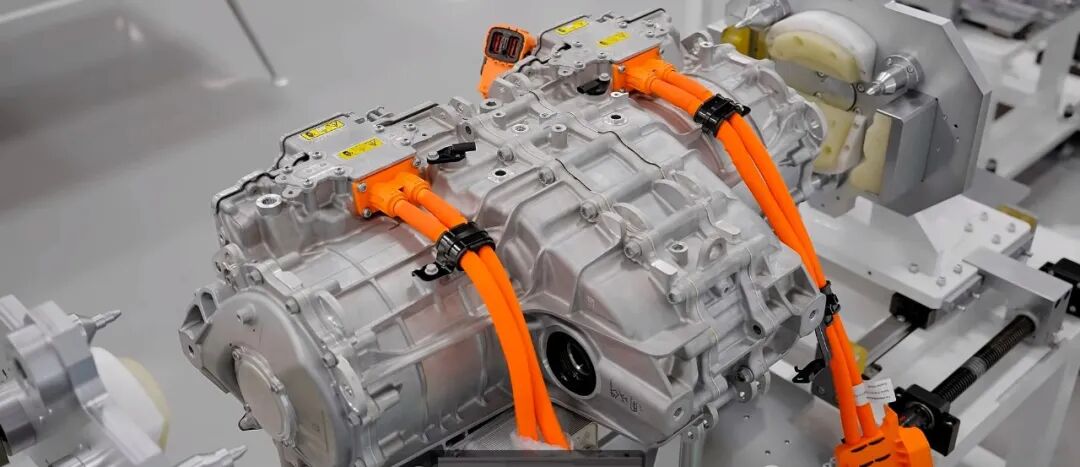

图7：小米V8s超级电机实物图

6. 未来趋势与行业建议

6.1 未来3-5年技术演进方向

趋势一：高集成化向八合一以上动力总成升级

演进路径：三合一（电机+电控+减速器）→六合一/八合一→十四合一

典型案例：

• 东风日产"天演"架构：全球首个14合1电驱系统，功率密度4.5kW/kg，重量仅85kg
• 比亚迪e3.0 Evo：十二合一智能电驱系统
• 吉利：十一合一智能域控电驱总成

技术价值：减少68个连接件，体积降低35%，重量降低40%，系统效率提升至92%以上

趋势二：超高转速（25000rpm以上）技术普及

发展预测：

• 2025年：20000-23000rpm成为高端车型标配（比亚迪已实现23000rpm+批产）
• 2026-2028年：25000-30000rpm逐步普及
• 2028年后：30000rpm+技术成熟

关键技术支撑：高强度硅钢片（>1000MPa）、碳纤维转子护套、陶瓷轴承、全油冷散热

趋势三：无稀土/少稀土电机技术突破

技术路线：

• 电励磁同步电机（EESM）

  完全无稀土，宝马、纬湃科技、法雷奥加速布局

• 永磁同步磁阻电机

  少稀土方案，宝马i3/i8已应用

• 铁氧体辅助磁阻电机

  橡树岭实验室技术路线，无重稀土

政策驱动：中国稀土出口管制政策推动全球无稀土电机技术研发加速

趋势四：智能化控制与底盘融合

融合方向：

• 动力域+底盘域

  华为途灵龙行平台、极氪EE 3.0实现驱制动一体化

• iTRACK智能扭矩控制

  基于电机响应的精准扭矩矢量分配

• AI算法嵌入电控

  动态效率优化、故障预判、自适应控制

趋势五：低碳绿色化发展

技术路径：

• 电机材料循环利用（磁钢回收再利用）
• 低能耗制造工艺（自粘结铁芯减少铆接）
• 高导材料应用（石墨烯铜导线等前沿探索）

6.2 行业行动建议

对车企的建议

对零部件企业的建议

1. 扁线电机设备商

   突破X-Pin/Mini-Pin精密扭头工艺，开发连续波绕组柔性产线

2. 磁钢供应商

   开发低重稀土/无重稀土磁钢，推进Dy扩散替代Tb扩散

3. 轴承企业

   加速陶瓷球轴承国产化，满足20000rpm+需求

4. 绝缘材料商

   开发高导热（>0.5W/m·K）、高PDIV绝缘材料

对技术从业者的建议

1. 核心能力构建

   深入掌握FOC控制、弱磁控制、MTPA/MTPV优化策略

2. 跨学科融合

   电磁-热-结构-噪声多物理场耦合仿真能力

3. 前沿跟踪

   关注轴向磁通电机、非晶合金电机等新拓扑

4. 标准参与

   积极参与GB/T 18488等国家标准修订，掌握话语权

7. 结论

本文系统梳理了2026年新能源汽车驱动电机技术的核心演进路径与工程落地实践。核心结论如下：

1. 高转速是功率密度提升的核心路径：从20000rpm到30000rpm的跨越，依赖于材料强度（>1000MPa硅钢）、转子结构（碳纤维护套）、散热系统（全油冷）、轴承技术（陶瓷球轴承）的协同突破。比亚迪30000rpm量产电机标志着该技术已进入工程化阶段。

2. 高集成化是系统效率提升的关键手段：从三合一到十四合一的集成演进，通过减少连接件、优化热管理、共用冷却系统，实现体积降低35%、重量降低40%、效率提升2%-3%的综合收益。

3. 低稀土化是供应链安全的战略选择：电励磁同步电机、永磁同步磁阻电机等无稀土/少稀土技术路线，将在2026-2030年加速成熟，降低对重稀土资源的依赖。

4. 扁线化+油冷化是当前最确定的量产技术方向：8层及以上扁线绕组配合全油冷散热，已成为高端车型标配，预计2026年短端部扁线工艺将成为主流。

5. 智能化控制是性能挖掘的新维度：谐波电流注入、AI效率优化、动力域-底盘域融合控制，将持续释放驱动电机的性能潜力。

驱动电机作为新能源汽车的"动力心脏"，其技术发展直接决定整车性能边界。高集成、高转速、高效能、低依赖是驱动电机不可逆的核心发展方向。本文梳理的技术突破与工程经验，旨在为驱动电机研发工程师、技术管理者提供可落地的参考指南，助力中国新能源汽车产业在全球竞争中持续领先。
