第一章 BLOCK 前处理

本章纲要：

1. BLOCK 前处理

1.1. 创建新作业

1.2. 设定模拟控制参数 1.3. 输入对象数据

1.4. 视图操作

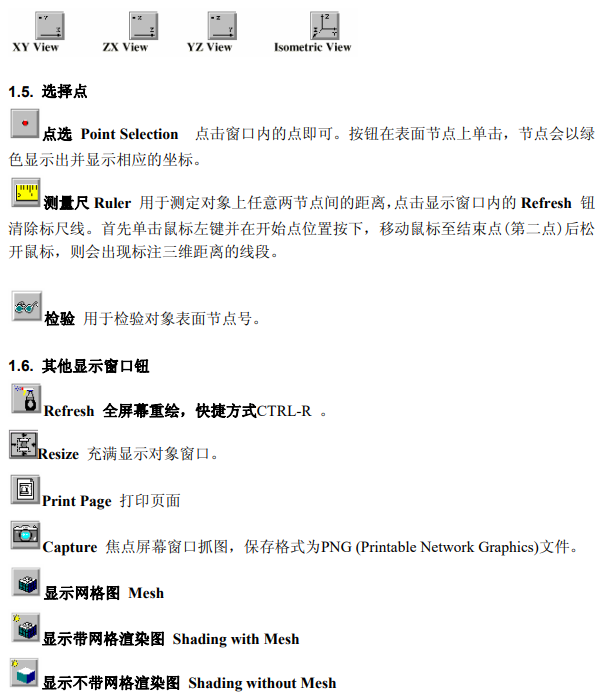

1.5. 选择点

1.6. 其他显示窗口图标钮 1.7. 保存作业

1.8. 退出 DEFORMTM3D

1.BLOCK 前处理

1.1. 创建新问题

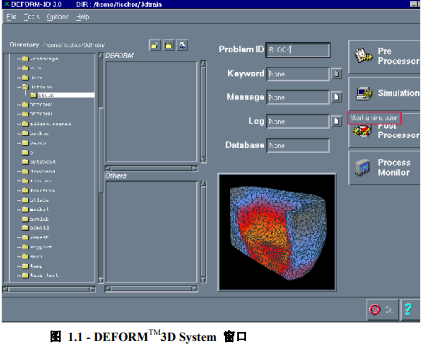

对 Windows NT 系统从开始菜单选择 DEFORM 3D，利用Create a New Directory图标创建子目录 BLOCK，更改子目录到 BLOCK。DEFORM 3D SYSTEM 窗口如图 1.1所示。

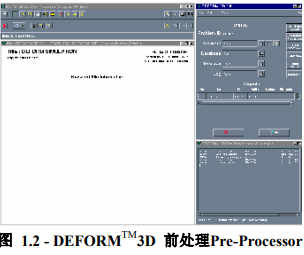

在作业号 Problem ID文本框内，更改 Problem ID为 BLOCK。点击前处理Pre-Processor钮进入前处理模块。前处理Pre-Processor界面由显示窗口，工具条窗口，控制窗口和信息窗口组成 (图 1.2)。

1.2. 设定模拟控制参数

点击 CONTROL 窗口中的 Simulation Controls 钮显示 Simulation Controls 窗口 (图 1.3)。Simulation Title文本框中键入模拟作业名称 BLOCK，设定单位制 Units为 English 英制，选中 Deformation 为 ON，其他选项为 OFF，完成后点击OK 钮。

1.3. 输入对象数据

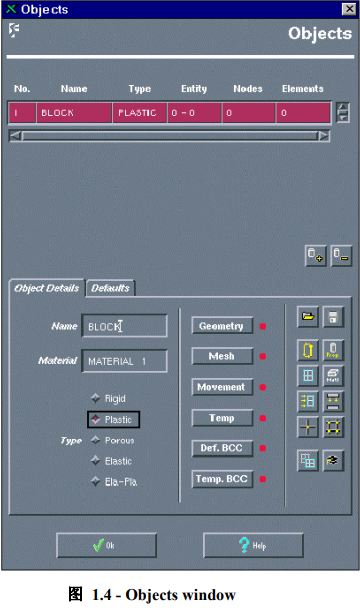

定义对象信息，点击CONTROL 窗口内的 Objects 钮显示 OBJECTS 窗口（图1.4）。 OBJECT 窗口打开时会自动创建缺省名为 Object #1 的对象。更改对象 #1的对象名 Object Name为 BLOCK，然后点按 ENTER键。更改对象类型 Object Type为塑性 PLASTIC。定义对象几何特征请点击 Geometry 图标，对象几何数据有多种格式可供

选择，如stereolithography (.STL) 曲面数据格式，DEFORM专用数据格式（AMGGEO）， IDEAS universal (.UNV) 或 PATRAN neutral(.PDA)的曲面定义格式，其带3D网格剖分数据格式等均可直接输入到DEFORM系统中。

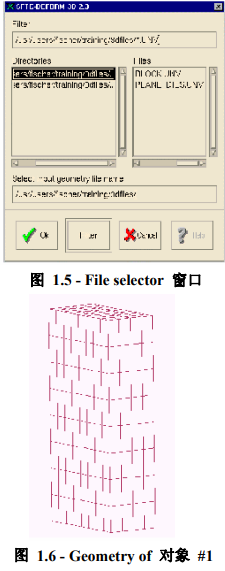

点击Load IDEAS file 图标，选择 IDEAS 文件过滤器，选择子目录DEFORM3D/ LABS) 下的BLOCK.UNV文件名后，点击File Selection （图1.5）窗口中的 Ok 钮。

此时程序会显示 Conversion Factor窗口，接受缺省值 1，点按Ok显示 SURFACE INFORMATION 窗口，说明有关的一些几何元素量，点击 OK 关闭信息窗口。点击 GEOMETRY 窗口内的 OK 钮，显示窗口将显示所建立的对象几何图（图 1.6）。

1.4. 视图操作

视图操作用来操作显示对象，能够对对象进行缩放，平移，旋转显示，下面介绍工具条图标功能。

动态缩放Dynamic Zoom 钮

先选择 Dynamic Zoom 键，并移动鼠标至所选区城，单击并按住鼠标左键，上移将

放大，下移将缩小，直到满意时放开鼠标键。加速方式：可按住 SHIFT 键后操作鼠标。

Zoom Window 窗口放大

该键用来缩放对象某一指定区域。单击 Zoom Window 键，将鼠标移至到所选区域，

移动鼠标至合适位置单击并按住鼠标左键，拖动鼠标创建一窗口(矩形区域)直至围住你

想缩放的区域，完成这一过程后松开鼠标。

Pan 左右上下平移对象

单击 Pan 键并移至当前位置，可全视上下左右各个方向，单击并按住鼠标左键，拖动鼠标至一新位置，直至你想要的视区后释放鼠标。加速方式：可按住 SHIFT 键后操作鼠标。

Rotation x，y，z 轴

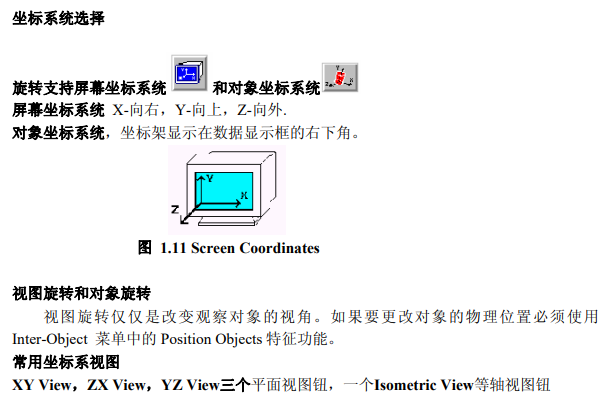

旋转可分为，自由和固定 X，Y，Z 某一方向两种类型。自由旋转为任意的三轴旋转，而固定旋转为绕 X，Y 或 Z 轴旋转，固定轴旋转可用屏幕坐标系或对象坐标系。

按下鼠标左键，屏幕上会出现一红圈，它代表一中心位于物体旋转中心的球体，当前的旋转模式左上角，移动鼠标并按住左键来旋转"零件"会出现一代表当前鼠标位置的绿线(即球域上的一段弧)，一旦到一满意位置即松开鼠标。将鼠标移回原始位置(即开始弧段)，对象也将复原。进行这一操作需要一些练习。当对象的单元数量很大时，旋转速度变得很慢，为提高速度，用户请留意代表旋转过程中对象的一立方块，一旦旋转完成，立方块将变回原始对象。加速方式：可按住 SHIFT 键后操作鼠标。

1.7. 保存作业

一旦你输入物体数据完毕，应把数据存入文件，点击位于CONTROL 窗口Keyword 旁边的Save Keyword File 图标，或者打开Control 窗口内的File/ Save 菜单完成作业数据存储。

1.8. 退出DEFORM 3D

如果想继续下面的作业，可以不退出DEFORM 3D，否则可按照下面过程退出。点击CONTROL 窗口底部的Exit钮，点击 Yes 钮退出前处理，点击SYSTEM 窗口中的Exit 钮退出DEFORM 3D。

更多内容见附件
