Type-C真的能承受5A电流吗?不得干冒烟了?

4月前浏览323
前几天发了一篇关于Type-C的文章,评论区最热闹的问题就是:“Type-C引脚真的能扛住5A电流吗?”

这是个好问题。因为很多人看到Type-C那个小小的接口,心里就犯嘀咕:这么点大的接口,过5A电流,不得干冒烟了?

虽然大家提了不少意见,有些朋友也回复得很好,但还不够全面,今天咱们就专门聊聊这个话题。

01

5A这个数是怎么来的?

先说说5A这个数字的来历。它不是哪个厂家拍脑袋定的,而是USB-IF组织制定的标准。

现在的PD快充协议最高支持240W功率。大家知道一个基本公式:功率=电压×电流。同样240W功率,如果电压是20V,电流就要12A;如果电压提到48V,电流就只要5A。

那为什么非要提电压、降电流呢?因为线缆上的损耗跟电流的平方成正比:损耗=电流²×电阻。电流越大,线上发热越严重,能量浪费越多。所以提高电压、控制电流,是做大功率快充最合理的路子。

所以结论很简单:在240W这个最高功率下,电流被定在了5A。48V/5A,这就是目前Type-C PD快充的天花板。

02

规格书上写着5A,算数吗?

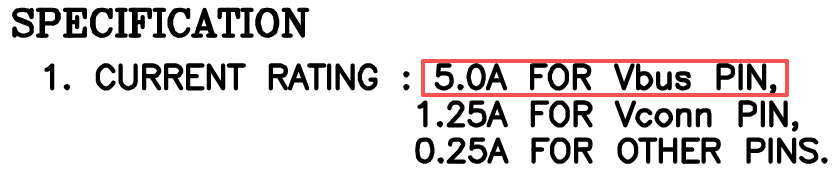

咱们打开Type-C连接器的规格书,基本都会标注接口的额定电流,如下图,VBUS引脚的额定电流为5A,带PD功能一般都是这种。

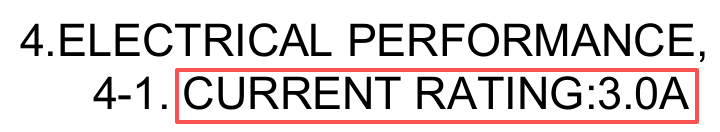

不过也得说一句,不是所有Type-C都是5A。有些6Pin的简易接口额定电流只有3A。

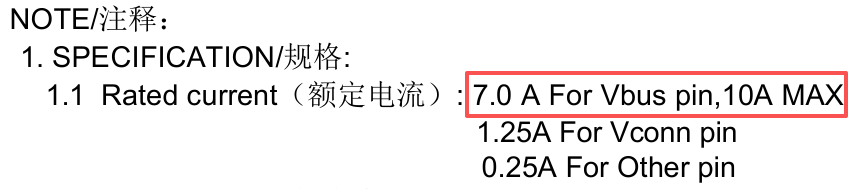

而一些少数连接器,额定电流能做到7A甚至10A,当然那种价格也更贵。
电流越大,对材料和工艺的要求就越高。大电流版本用的端子导热率更高,因为电流流过端子会产生热量,导热率高的材料能更快把热量导走,避免局部过热。同时端子的形状、弹片的设计也会针对大电流做加强,保证长期插拔后接触电阻依然稳定。

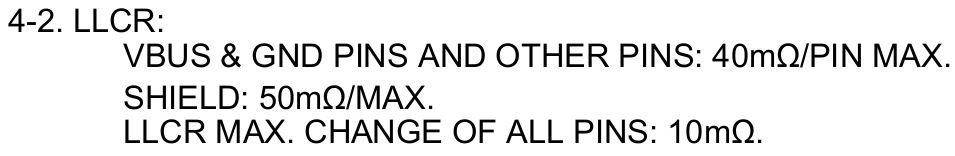

这里要提一个关键点:接触电阻。我查了几款连接器的规格书,接触电阻一般都在40mΩ左右。
别小看这个数,如果端子之间接触不好,接触电阻哪怕只增加100mΩ,5A电流流过就会产生2.5W的局部发热功率(发热功率=电流²×接触电阻)。热量集中在针尖大的接触点上,温度很容易就超了。所以5A母座的核心任务就是把接触电阻压到足够低。
规格书写5A,是经过温升测试、耐久测试验证过的,不是随便印的数字。所以这一点可以证明:连接器本身通过5A电流是没问题的。

03

一个容易忽略的设计:多个引脚分担电流

很多人看Type-C引脚图,以为供电就靠一两个引脚。实际上,Type-C接口有不同的引脚版本:6Pin、16Pin、24Pin,它们的载流能力也有差异。
6Pin的Type-C只有2个VBUS和2个GND,16Pin和24Pin则有4个VBUS和4个GND。电源引脚越多,载流能力自然越强,这个从规格书上也能看出来。

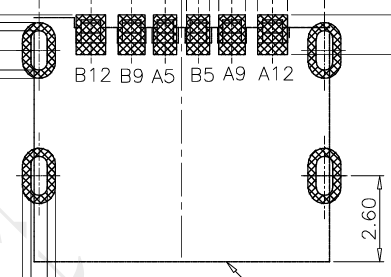

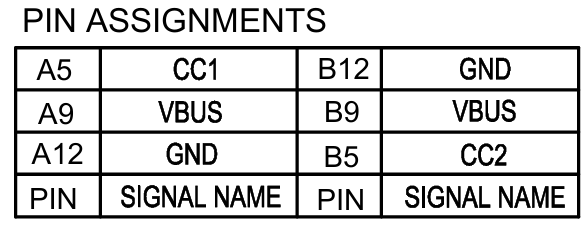

6Pin的Type-C引脚定义

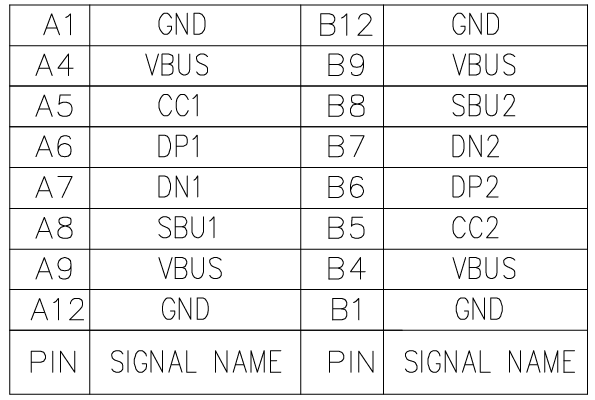

16PinType-C引脚定义

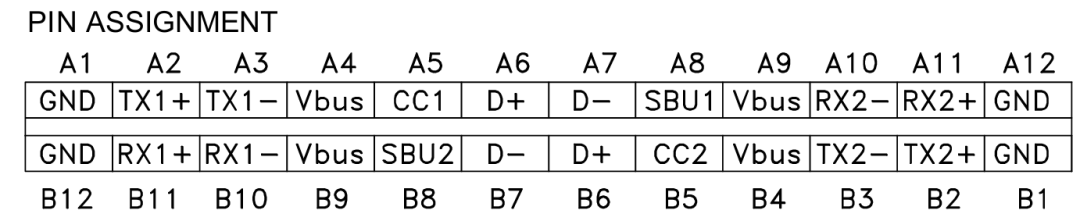

24Pin的Type-C引脚定义

那5A电流具体怎么分配的呢?对于16Pin或24Pin的接口,5A电流是由4个VBUS引脚共同承担的,每个引脚大概分1.25A。GND那边也一样,电流通过4个地引脚流回。

所以严格来说,不是一个引脚扛5A,而是四个引脚一起扛5A。这样单个引脚的实际负载远低于5A,大大降低了局部发热。这个细节很多人没太注意,但它是Type-C能过大电流的关键设计之一。

顺便说一句:如果你做的产品要过5A大电流,选座子的时候尽量选16Pin以上的版本,别省那几个引脚的钱。

04

线缆比接口更容易翻车

接口能扛5A,是不是随便拿根Type-C线就能跑5A?绝对不是。

线缆本身有电阻。同样5A电流,线的电阻越大,线上损耗越大,发热也越严重。更麻烦的是,线缆很长(比如1米、2米),热量不容易散掉,一旦线皮过热软化甚至熔化,就出问题了。

所以USB-IF对5A线缆有明确要求:

第一,线径要够粗:导体截面积必须足够大,降低单位长度的电阻。

第二,必须带E-Marker芯片:这根线是3A还是5A,芯片里写得清清楚楚。充电器和设备握手的时候会读取这个信息,如果线只支持3A,双方就不会协商5A电流。

最后再啰嗦一句,很多人以为插上快充头就一直跑5A,其实不是。只有充电器和设备协商进入PD快充模式,电流才可能会到5A。普通5V/2A充电时,电流只有2A左右,远远没到极限。

所以结论很简单:Type-C接口本身是能扛5A的,但前提是选对座子、用对线。缺一环,都是隐患。

好了,今天的话题就聊到这儿。

关于Type-C,你们还有什么想聊的?比如快充伤不伤电池、PD会不会把设备充坏……评论区尽管留言,哪个话题呼声高,咱们就安排一期。

觉得有用的话,请帮忙点赞、转发。咱们评论区见!
