存储芯片涨得比黄金还猛,我却发现一颗被低估的国产芯片

4月前浏览672
前段时间,有朋友问我最近在折腾啥,我说在试一颗挺有意思的存储芯片,他有点好奇,说存储芯片有啥好试的,不就是那几样吗。我说你还真别不信,这颗还真有点不一样。

01

背景

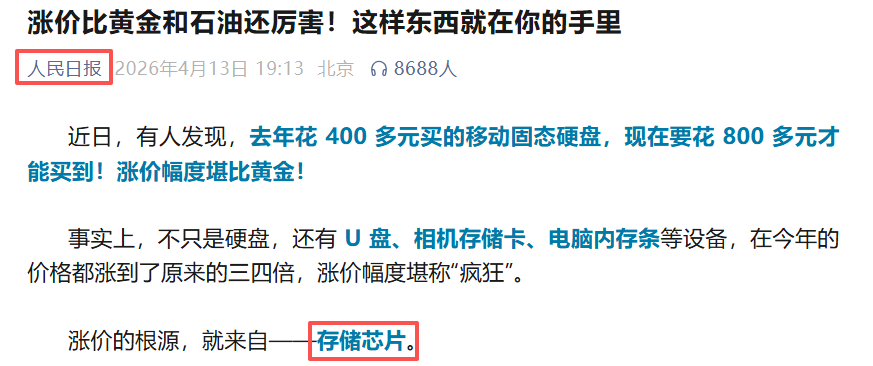

存储芯片涨价这事,估计圈里人都知道。前阵子人民日报都发文了,说存储芯片涨得比黄金和石油还猛,而且看这架势,缺货状态可能要一直持续到2027年。现在市场上是真缺货,价格一个劲儿往上涨。

供应商问:“王工,我们有个存储芯片挺特别的,要不要试试?”

我想:存储芯片还有什么特别的?但本着工程师那点好奇心,我还是了解了一下,他们也给我寄了几片样品过来。

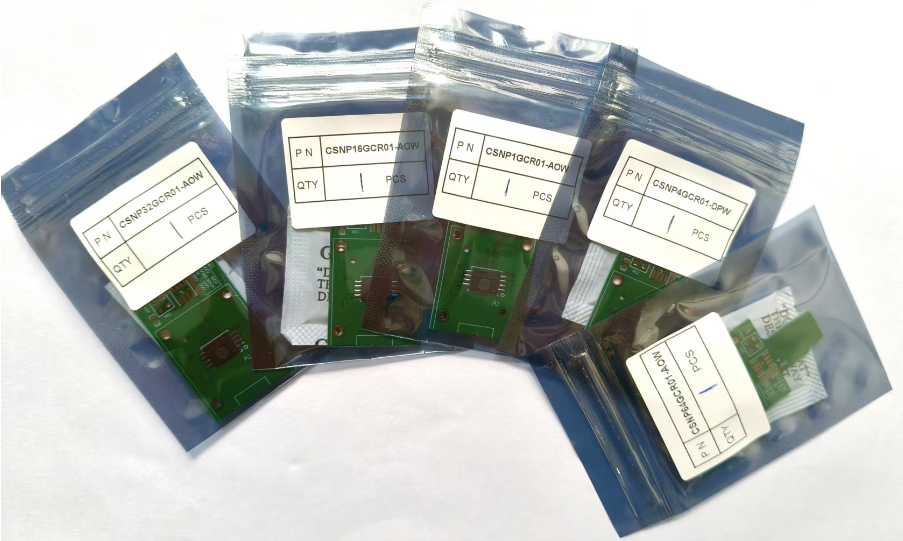

收到货后第一印象不错,每个板子都用防静电袋密封得好好的,寄了好几种不同容量的存储模块,细节上能看出是很用心的。

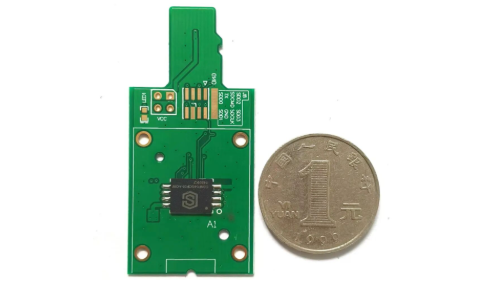

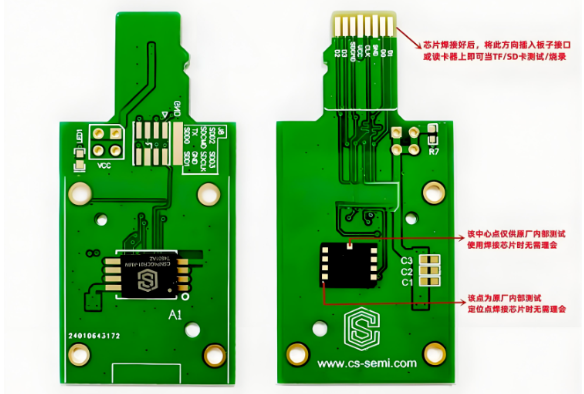

拆开一看,东西不大,如下为板子的正反面。

02

芯片介绍

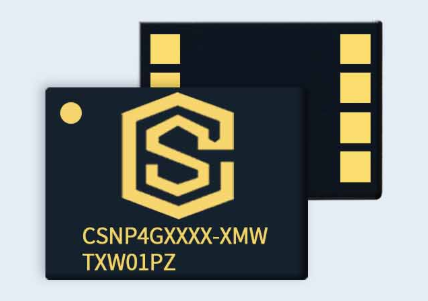

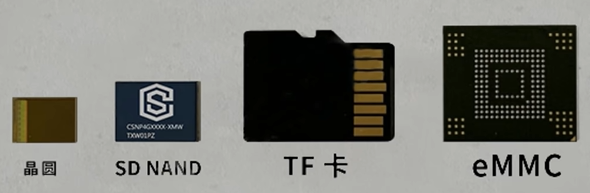

先给大家看看实物,它叫SD NAND,也有人叫它贴片式TF卡或贴片式SD卡。名字听着像存储卡,但千万别把它跟普通TF卡混为一谈,完全是两码事。

图源:雷龙官网

普通TF卡大家都很熟了,小小一张,插卡槽里用。但做产品的都知道,卡槽这玩意儿又爱又恨。爱它方便,方便安装和取下;恨它不靠谱,震动大了、触点氧化了、客户瞎拔插,动不动就接触不良。你说是卡坏了吧,换一张又好了;你说是板子问题吧,换一个卡槽又没事了。这种软故障,售后最头疼。

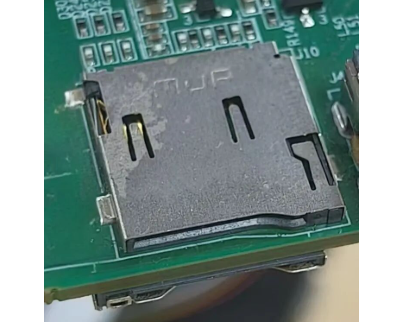

TF卡槽

而SD NAND的做法就很直接,它把整个存储芯片做成了一个LGA-8封装的贴片器件,直接焊在PCB上。没有卡槽了,没有接触点了,焊接上去的东西,你还怕它松吗?而且它的尺寸只有6x8mm,大概也就1/4个一元硬币大小,也比eMMC小不少。

可能有人会问,那为什么不用eMMC呢?eMMC不也是贴片的吗?这话没错,但也不完全对。SD NAND更适合小容量需求,比如128MB、512MB、最大4GB就够了,而eMMC起步就是16GB,很多时候你用不上那么大的容量,白白浪费钱。另外它的擦写寿命能做到5到10万次,用的是SLC晶圆,比普通eMMC的几千到一万次要耐造太多了,特别适合工业设备写日志那种频繁擦写的场景。

还有一点很关键,SD NAND是LGA-8封装,只有8个引脚,间距也大,PCB走线特别轻松,画板子的时候基本不费脑子。而eMMC就不一样了,153个球的BGA封装,虽然实际用的引脚也不多,但走线难度更大。

那什么情况下选eMMC更合适呢?一种是你需要大容量,比如8GB、16GB往上走;另一种是你的主控芯片原生就支持eMMC协议。这两种情况下,直接用eMMC反而更省事。只能说各有各的定位,看需求来选就好。

03

上板实测,速度不是重点

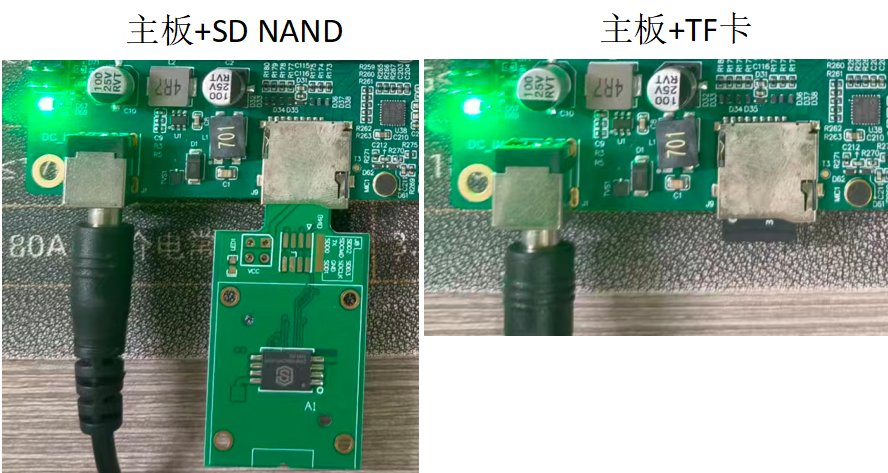

为了看看这颗SD NAND用起来怎么样,把它插到RK3576主板TF卡槽,跟手里的一张32GB的microSDHC高速增强型卡做了个读写对比测试。

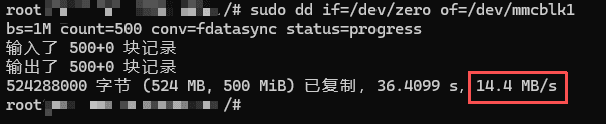

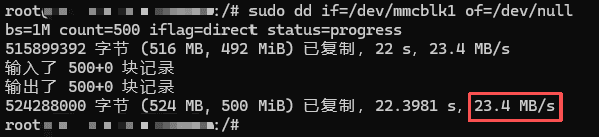

  • 雷龙7.2GB SD NAND卡+主板

写入速度14.4 MB/s

读取速度23.4 MB/s

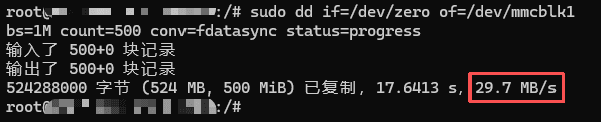

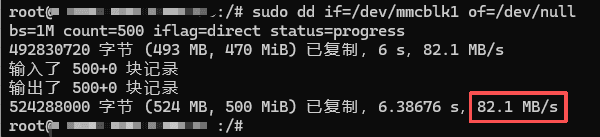

  • Gigastone 32GB microSDHC TF卡+主板

写入速度29.7 MB/s

读取速度82.1 MB/s

从以上数据可以看出,我那张UHS-I的高速TF卡,写入速度29.7MB/s,读取速度82.1MB/s,确实很快,日常拷贝东西很爽。而雷龙这颗SD NAND,写入14.4MB/s,读取23.4MB/s。光看速度的话,确实比不过高速TF卡。

但说实话,这个对比本身就不太公平。我那张TF卡是高速卡,主打的就是读写性能;而SD NAND的定位本来就不是跑分用的。它的速度大概在普通SD卡Class 10 / U1等级,够用了。它真正值钱的地方是两个:一个是5到10万次的擦写寿命,焊接在板子上不会松动,工业温度范围也稳得住;另一个是省心,你不用再担心客户把卡拔丢了、插反了、卡槽接触不良了。对于咱们工程师来说,少一个售后故障,比多几十MB读写速度重要太多了。

所以我的看法是,这颗芯片不是为了跟高速卡比谁快,而是在那些稳定比速度更重要的场景里,它把该做的事做得挺扎实。

04

小结

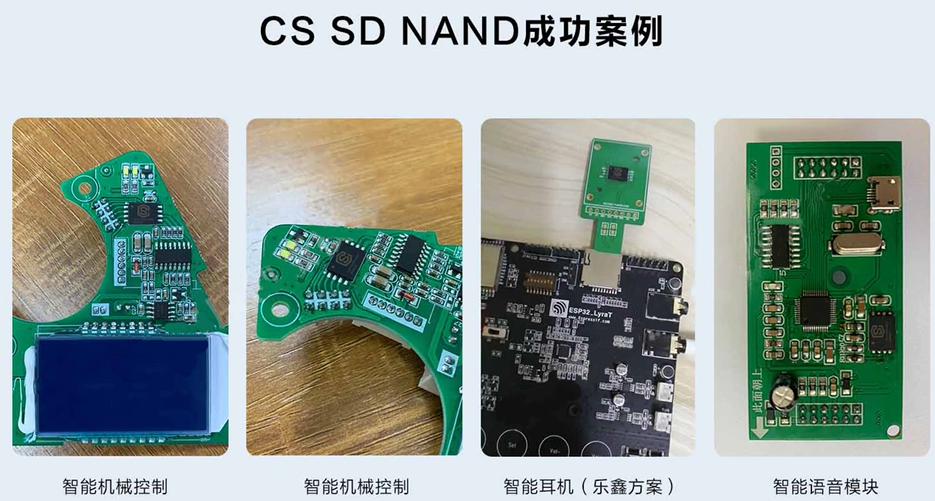

从以上介绍来看,雷龙SD NAND确实有很多优点,我还特意查了一下,这颗芯片其实在2015年就已经上市了,也有很多成功案例,主要用在嵌入式设备、工业控制、小家电、玩具、甚至一些医疗设备上都在用。

尤其是那些MCU项目,本身不支持eMMC协议,又不想外挂TF卡槽占地方、不可靠,SD NAND几乎就是最省心的选择。

特别是在现在存储芯片涨价的背景下,找一颗稳定、够用、焊接可靠、不挑主控的存储方案,比一味追求大容量和高速度更务实。从工程角度看,这颗芯片值得放进咱们的项目清单里。
这种芯片,大家有用过的吗?评论区聊聊。
