LiToSim前处理-网格功能

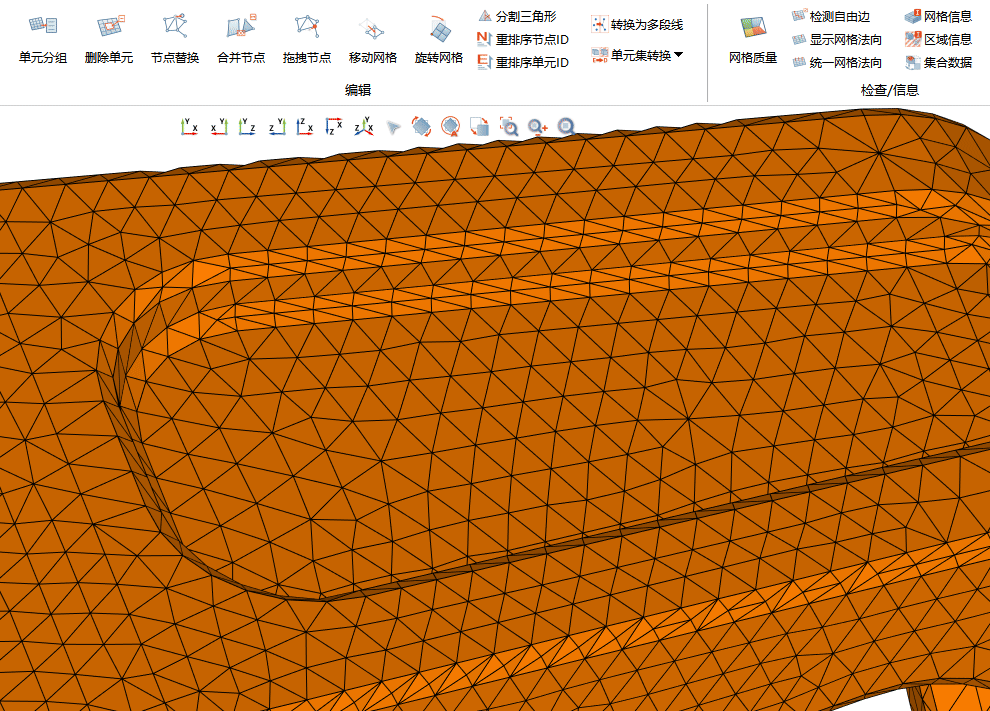

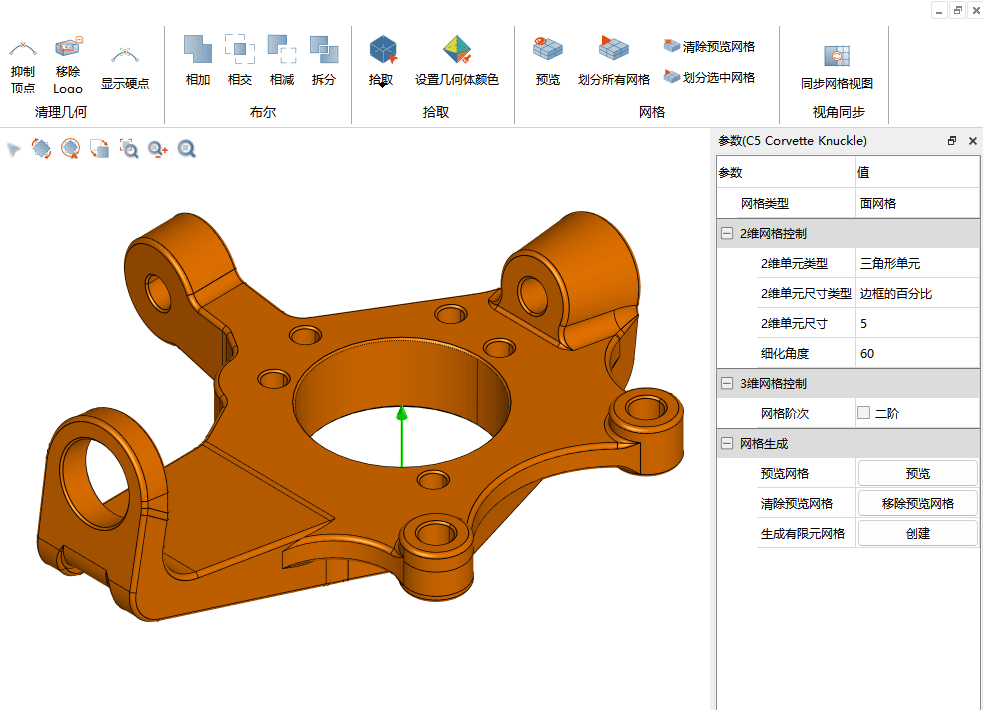

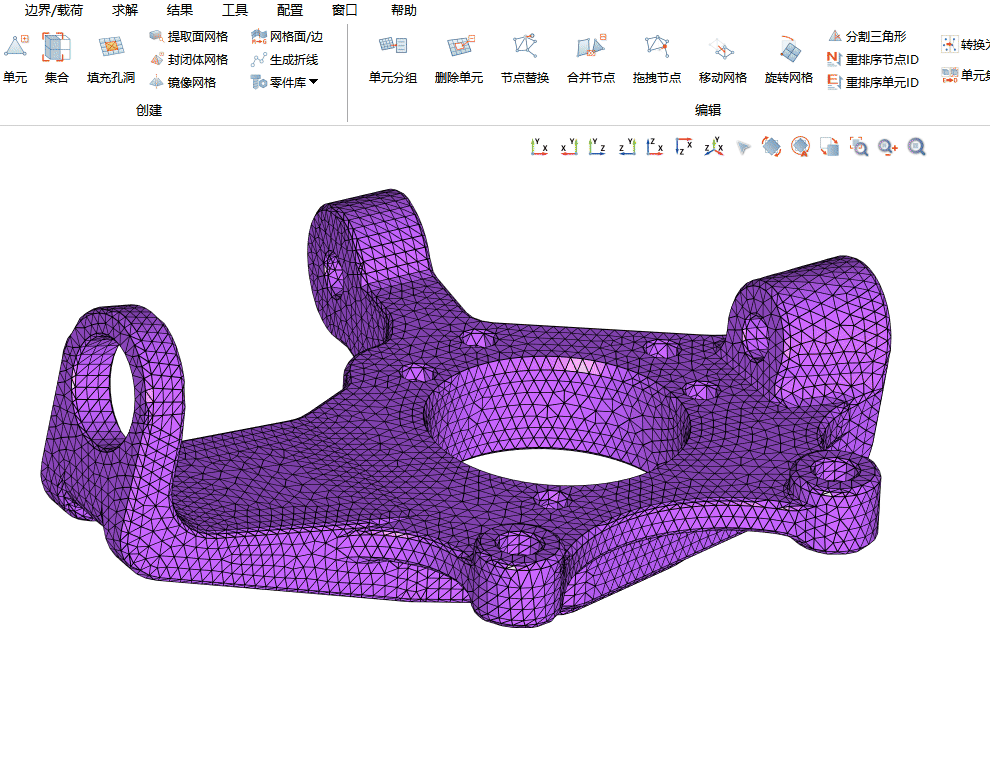

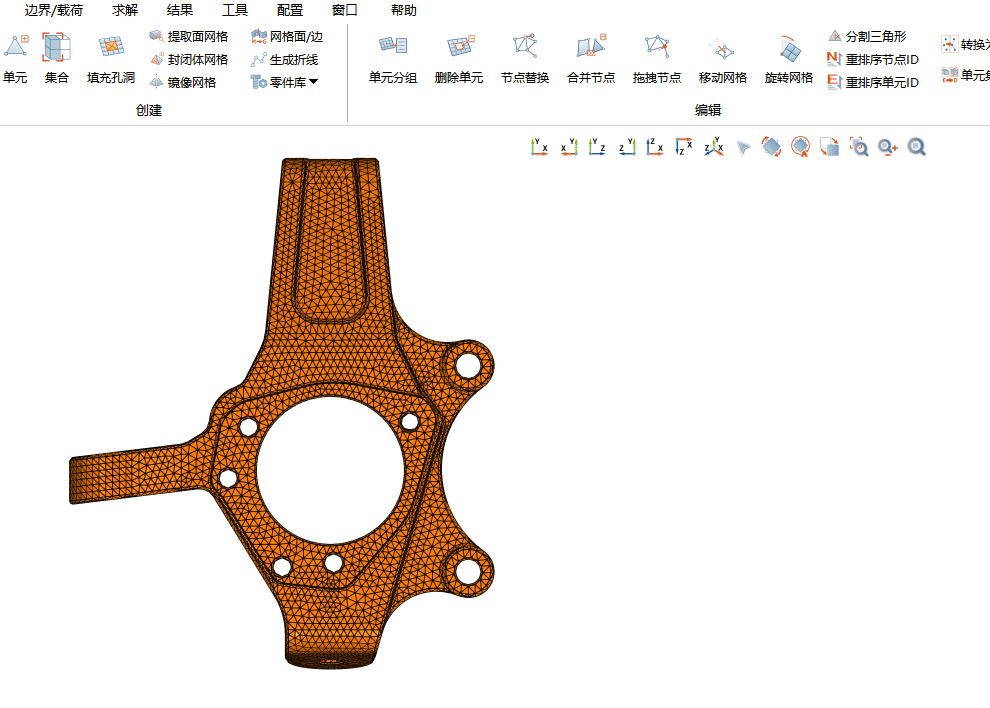

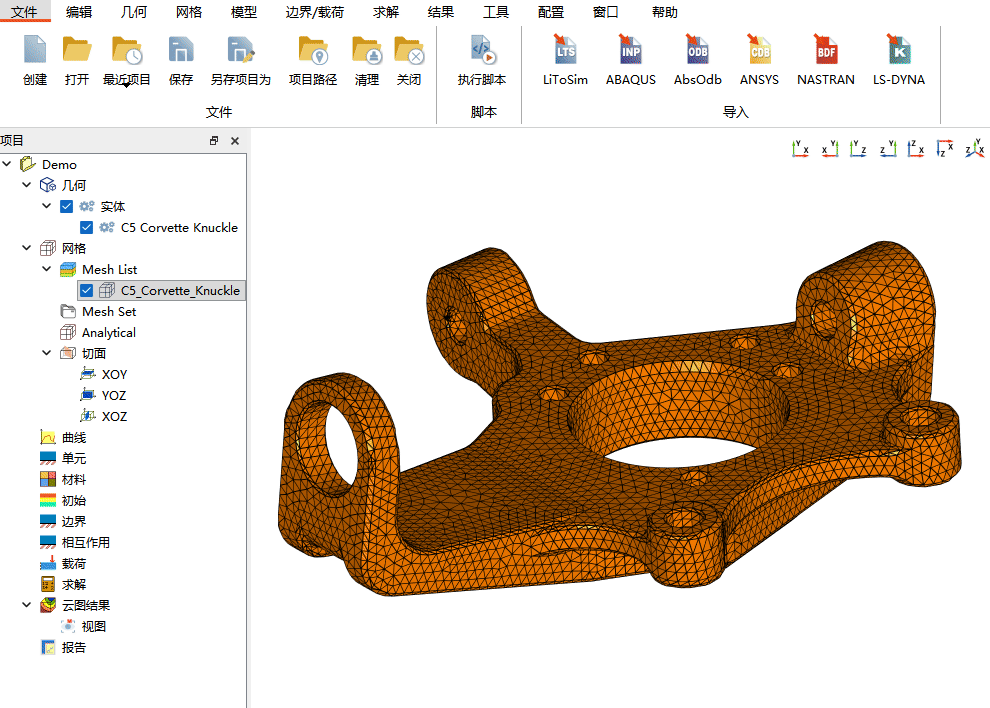

接前序对LiToSim几何清理相关功能的介绍，本期继续对LiToSim的网格处理相关的功能进行介绍，按大类包括网格划分、网格创建、网格编辑、网格检查及信息等方面的功能。LiToSim 前处理几何和网格的功能经过持续迭代，目前可以满足工业级较复杂零部件的四面体网格划分和编辑功能。 LiToSim支持实体和面网格的划分，用户在属性窗口中设置网格划分参数后，单击预览， 可以通过预览网格调整为合适的网格划分参数，然后单击创建即可对零件进行网格划分。

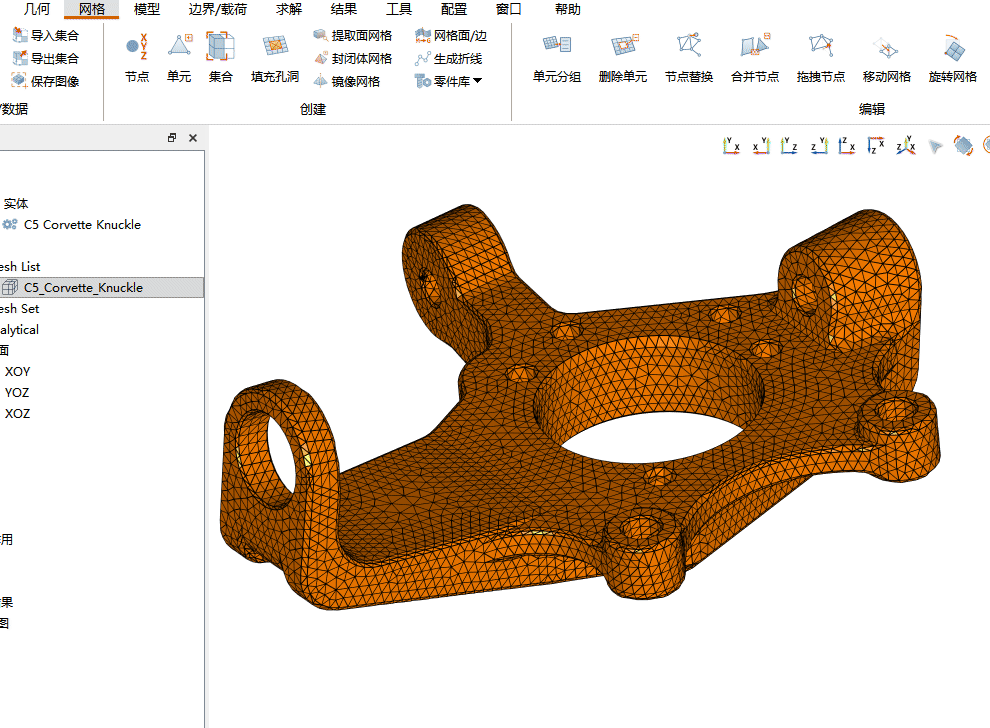

用户可以通过输入节点坐标、拾取现有节点创建新的节点，这些节点在实际工程场景中用于参考节点或连接单元的主节点。
用户可以拾取现有的节点创建单元，目前支持三角形、四边形单元的创建。
用户可以拾取现有的网格对象创建集 合，支持创建节点集、单元集、单元面集、单元边集等。

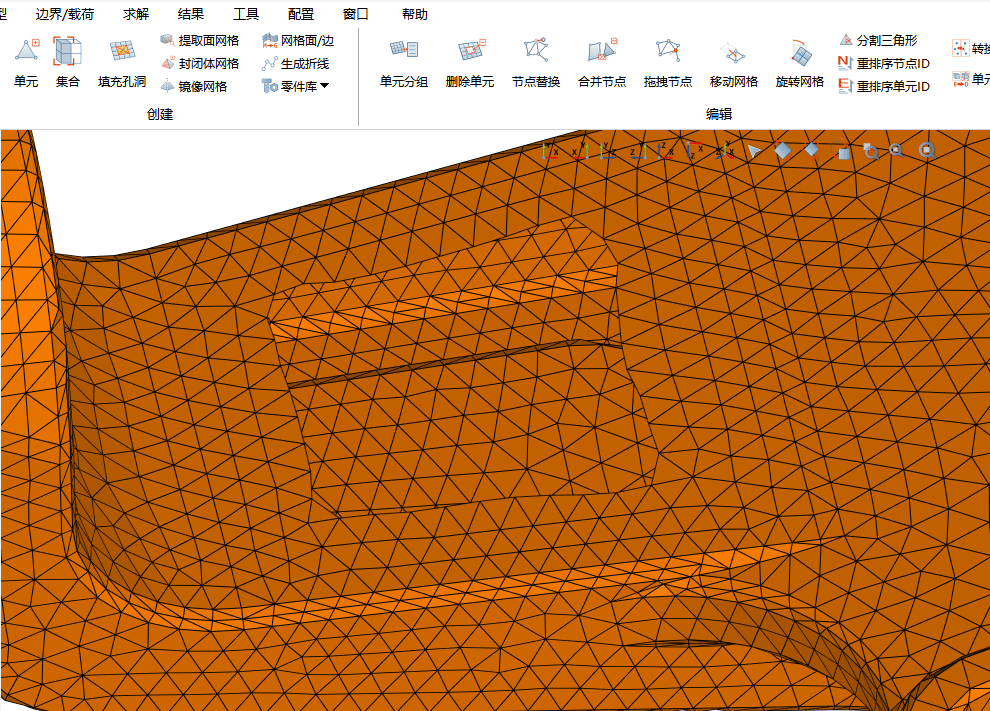

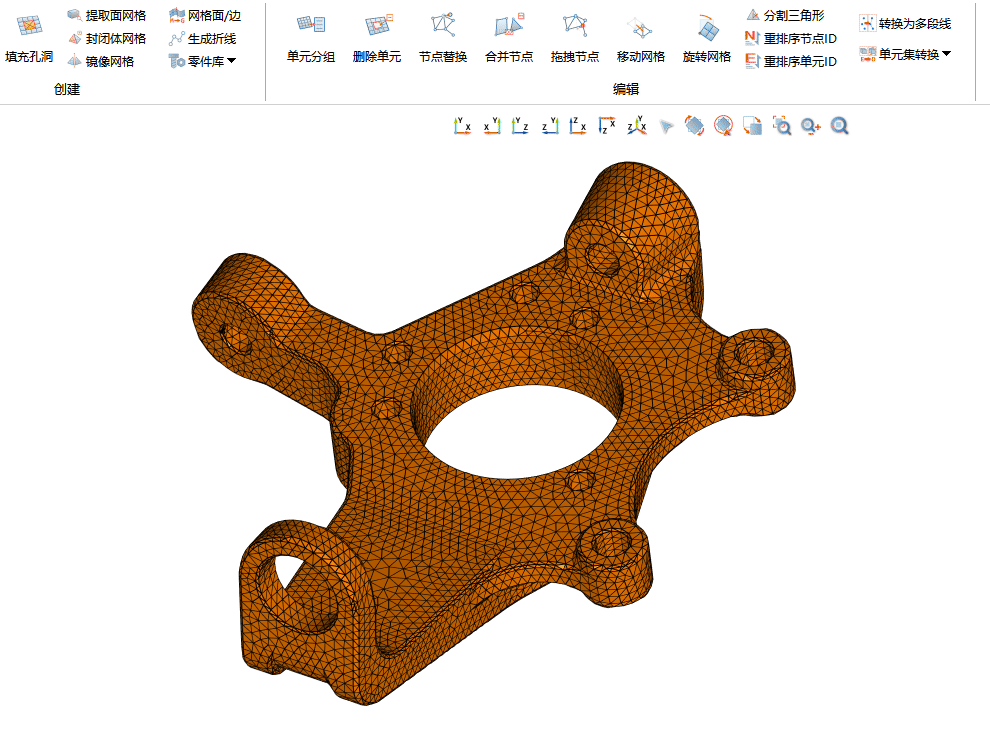

针对网格的孔洞，用户可以拾取孔洞边界上的任意一个节点，实现网格孔洞的单元填充，填充尺寸参考周围平均网格尺寸。
针对实体网格，用户可以提取其表面网格，然后调整表面网格的质量后重新生成质量较高的体网格。

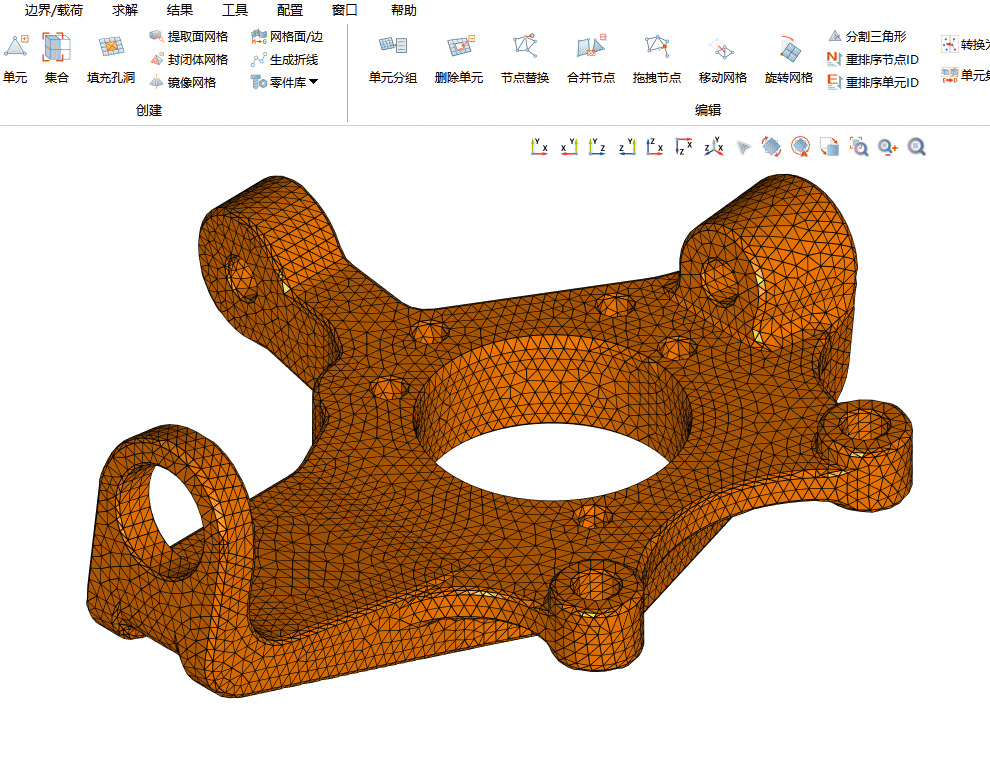

针对复杂零件，用户对零件表面网格质量优化完成之后，可以基于封闭的面网格生成体网格。

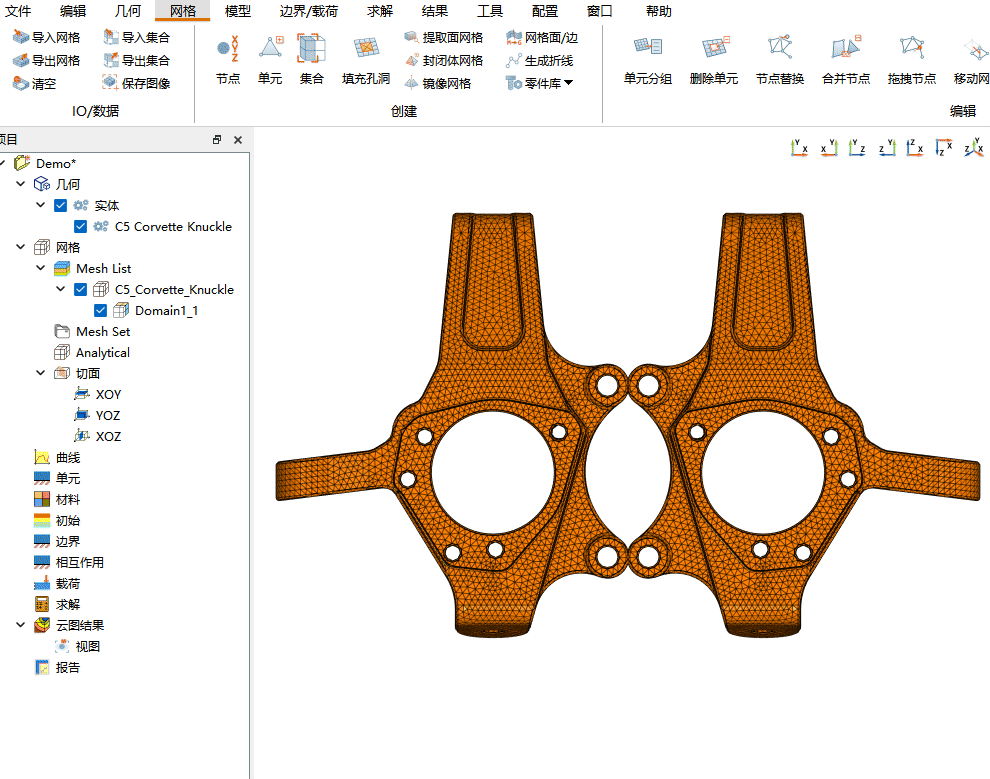

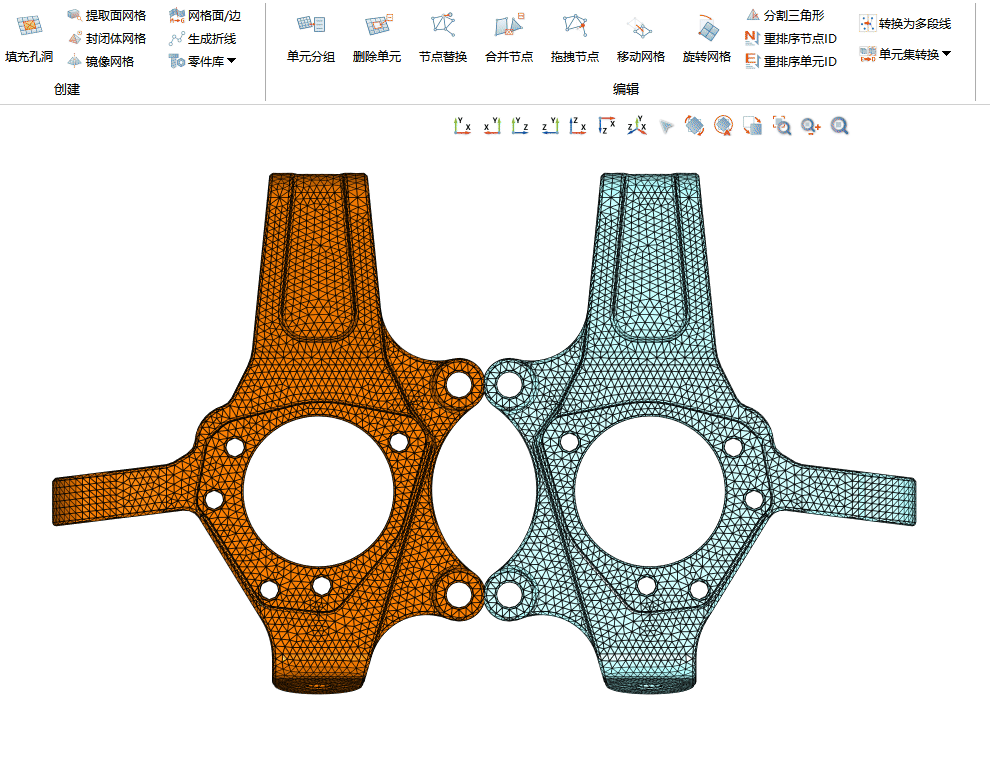

针对一些复杂零件建模，可以只创建最小对称结构的模型，然后通过镜像网格的功能完成整体网格建模，该功能也适用于装配体中对称零件的快速创建。 针对一些特定情况，需要在网格面或边上施加边界条件或者载荷，提供了基于几何特征参数生成网格面/边的功能。
在很多应用场景下，用户需要将选择的单元移动到指定的分组中去，使用新的分组定义不同的单元属性和材料。
点击删除单元按钮，用户在图形窗口中拾取单元后删除不需要的单元。

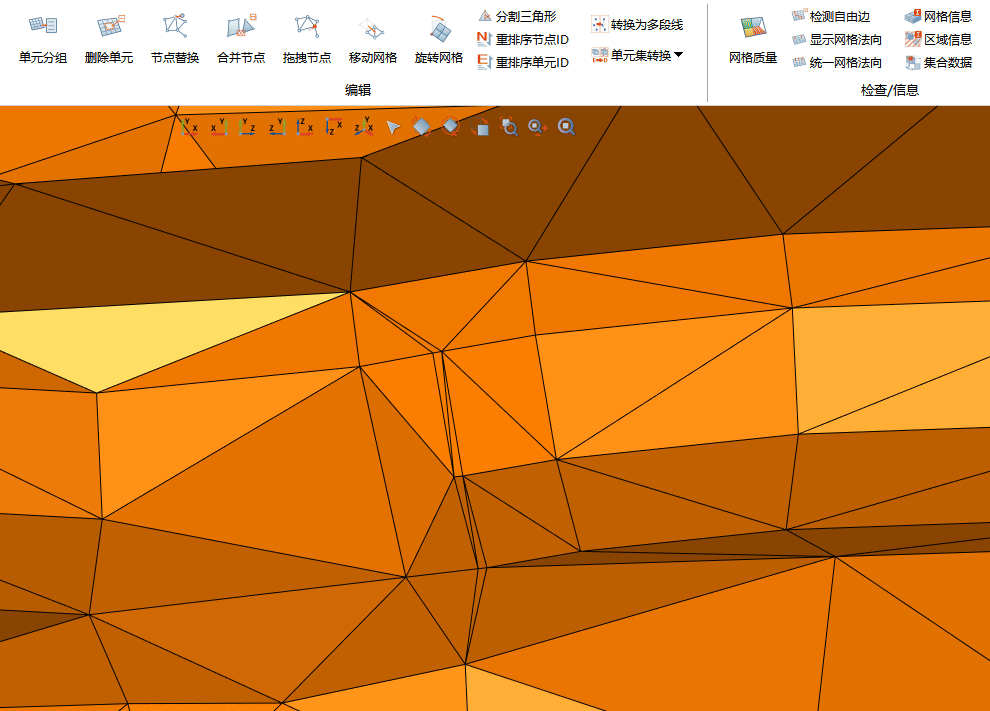

在网格调整中，节点替换功能是比较常用的网格编辑功能，对于零部件细小特征处较差的节点进行替换，从而去除质量较差的网格。

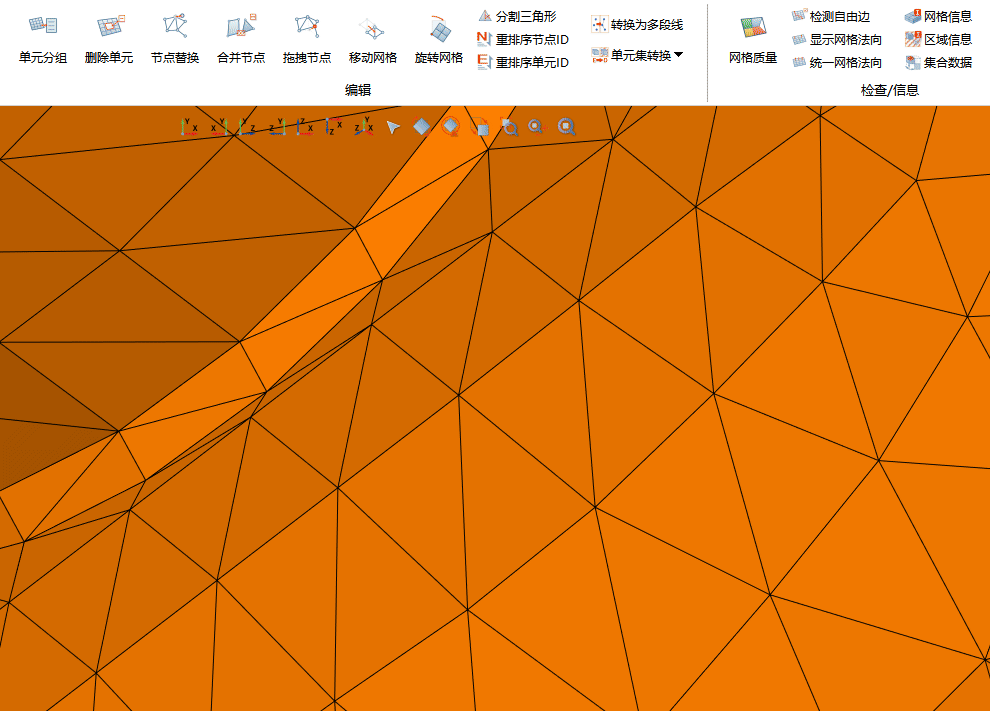

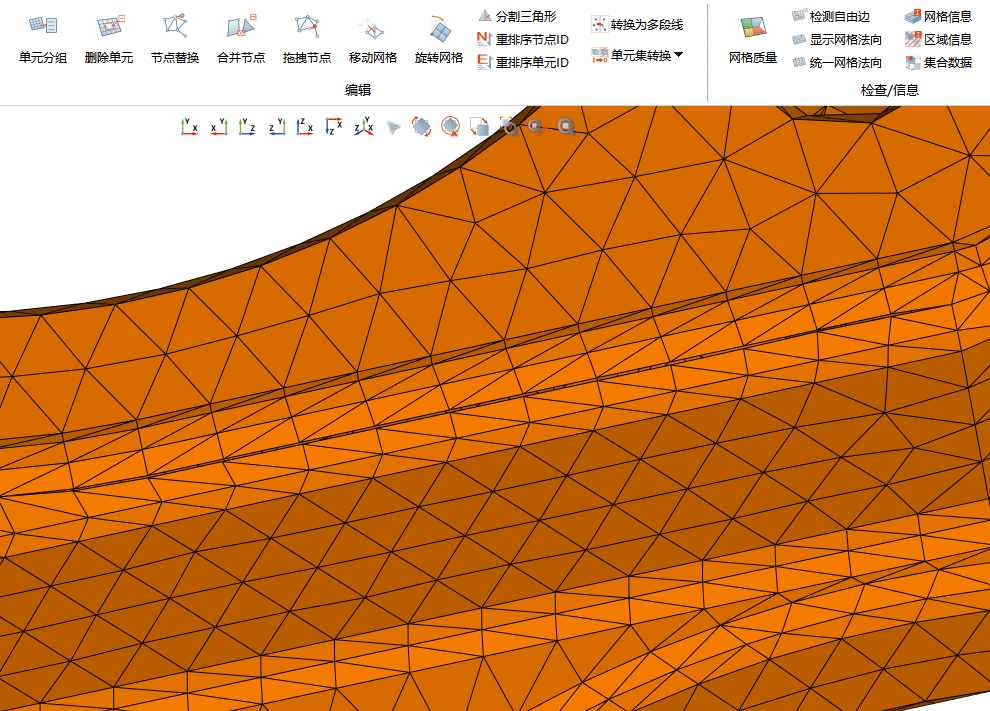

网格划分后，局部可能会产生一些小间隙的网格节点，或者当用户镜像一些网格对象后需要将网格缝合到一起，可以使用合并节点的功能得到想要的网格。

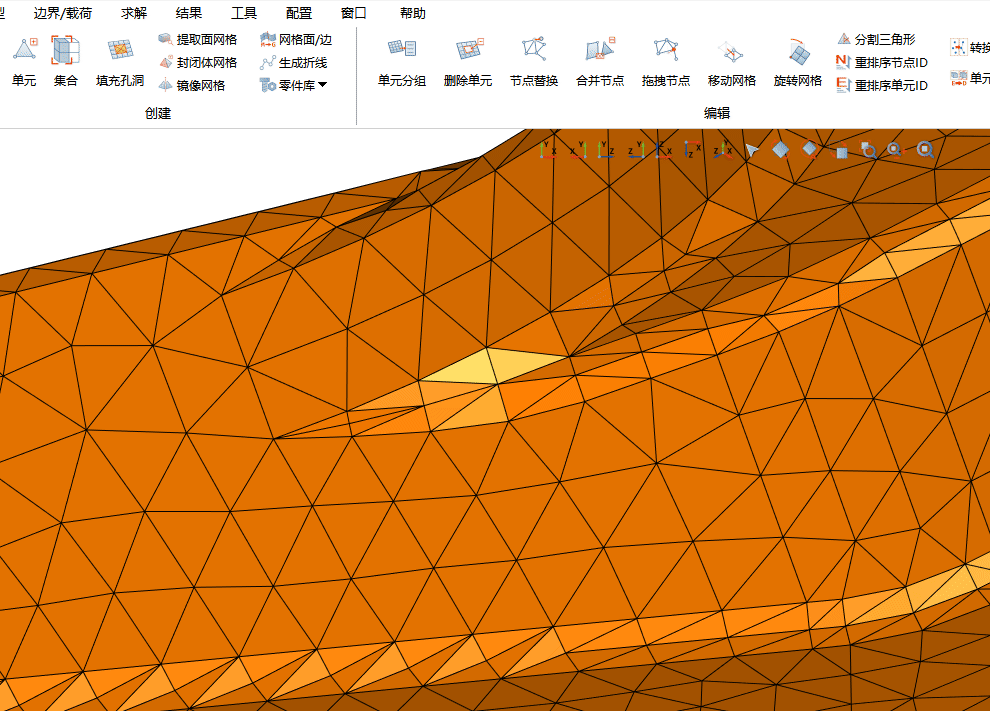

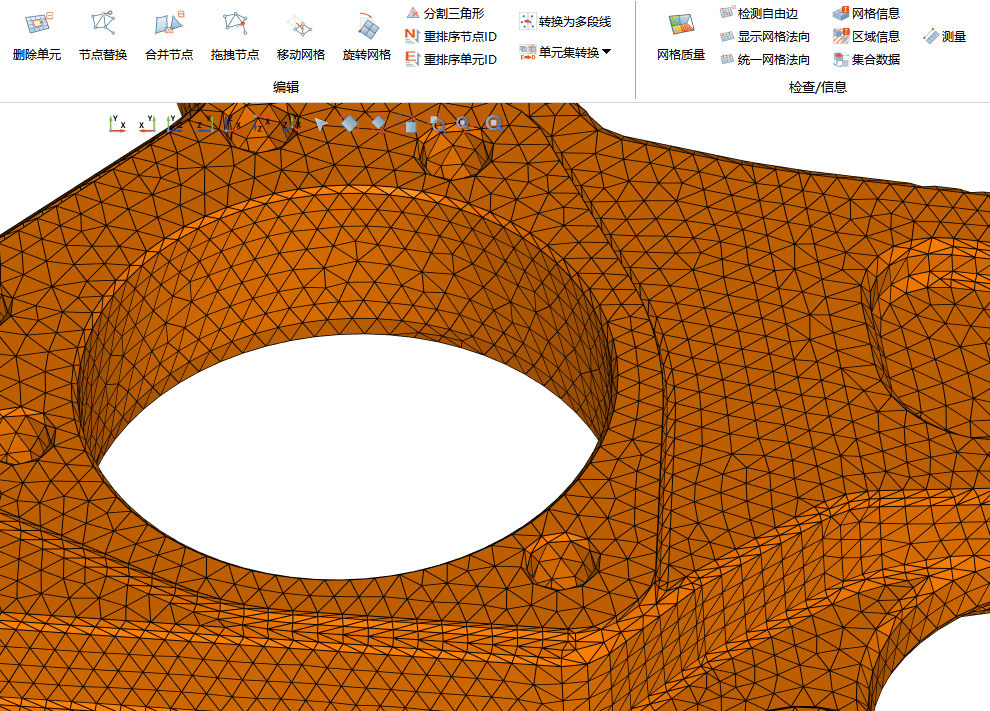

对于一些场景，可能只需要对节点进行细微的调整就可以将网格质量调整为合格的网格质量，该功能可以对鼠标拾取到的单个节点进行局部网格调整，使网格分布更加均匀合理，结合网格质量图形可以实时查看网格调整效果。
很多情况下，用户需要对网格进行移动或旋转，移动和旋转网格功能支持对用户选择的节点进行坐标变换，从而实现对网格的移动和旋转，后续选择对象也会扩展为单元或domain对象。

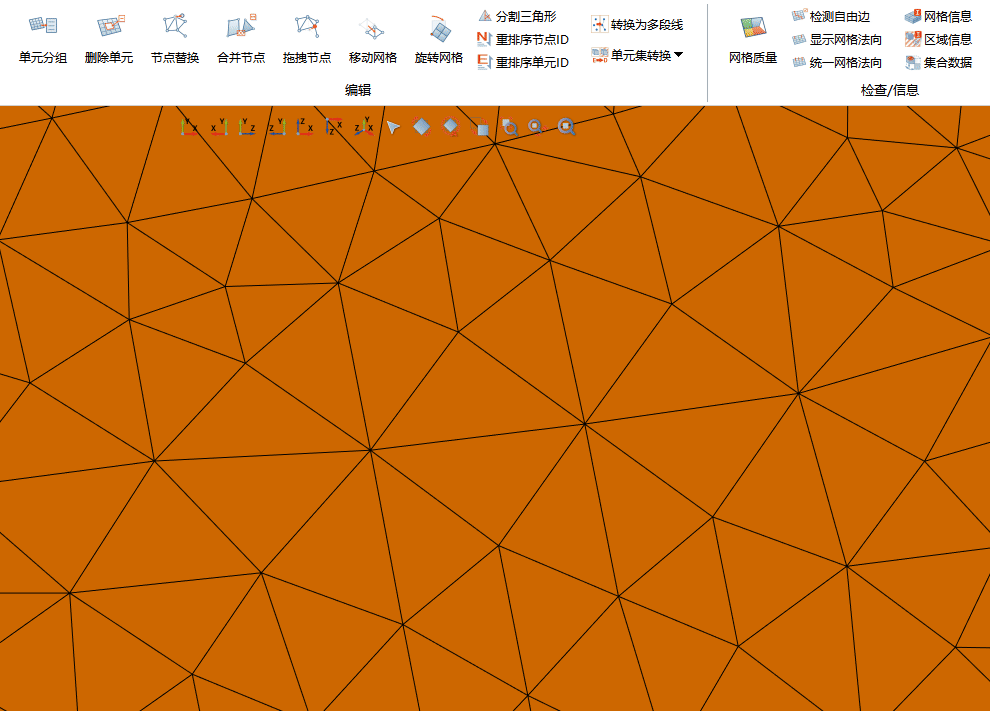

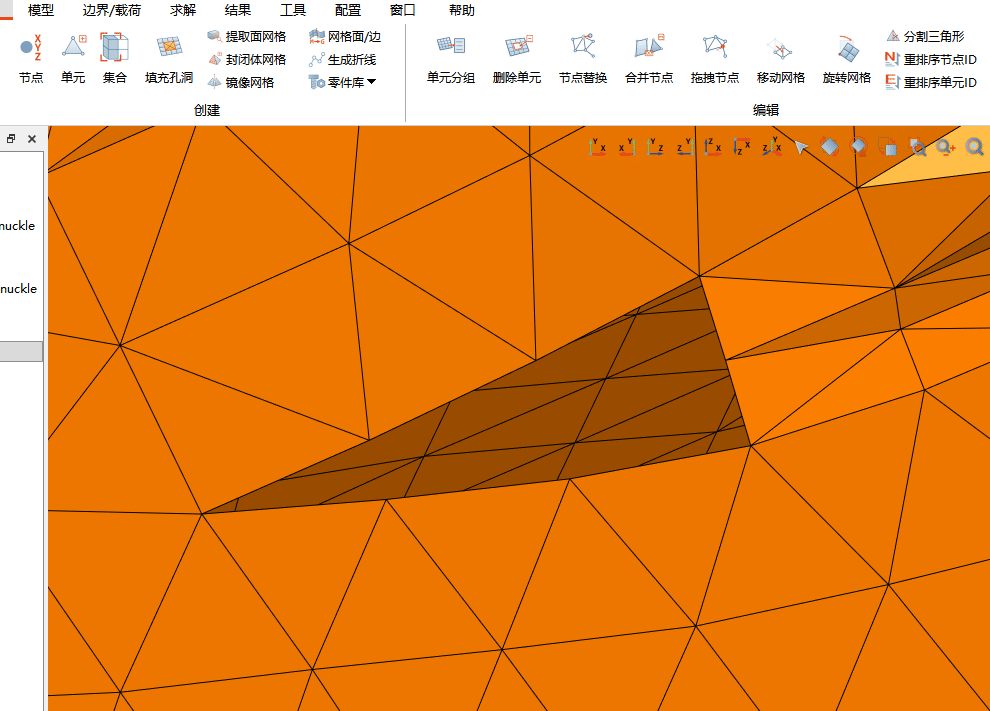

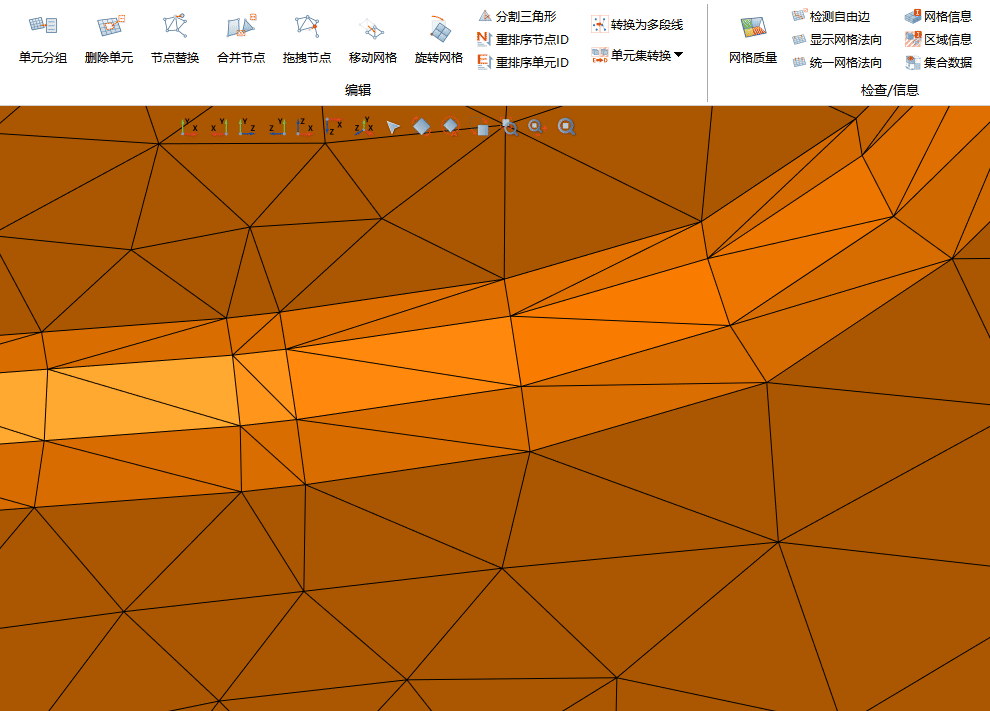

该功能针对特定用户需求定制开发，实现对局部三角形的细化，支持2种切割方式，即对指定边切割和三角形所有边切割。

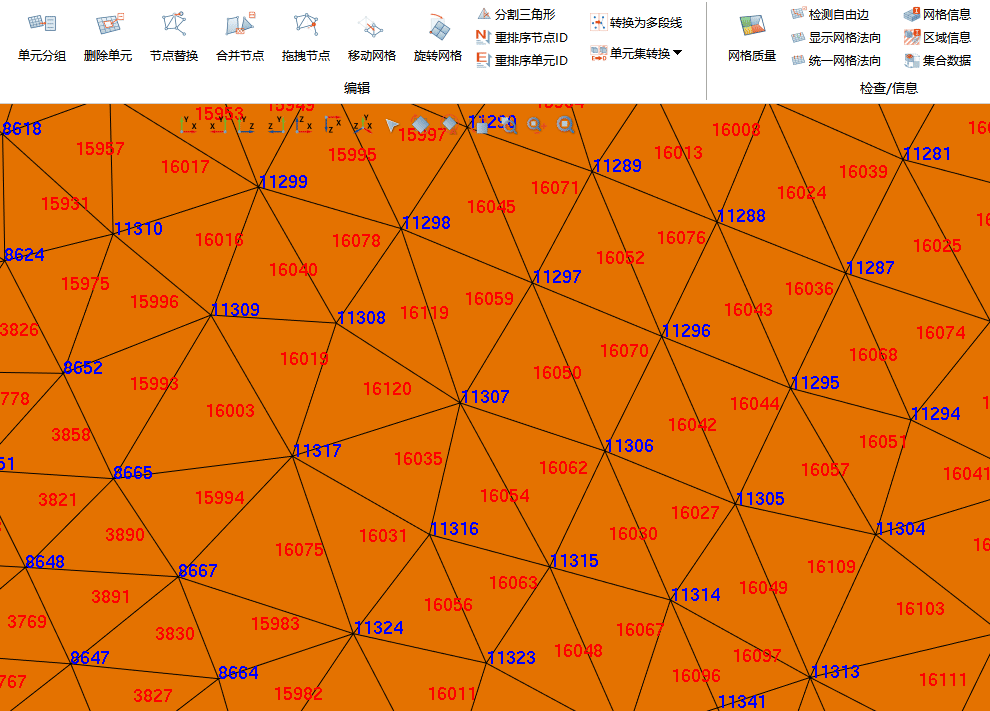

用户在进行大量的网格编辑功能后，单元和节点的ID发生了变化，单元、节点重新编号功能可以让ID重新从1开始编号，目前是对模型全部的单元和节点进行编号，后续支持对选择的对象从指定数字进行编号的功能。

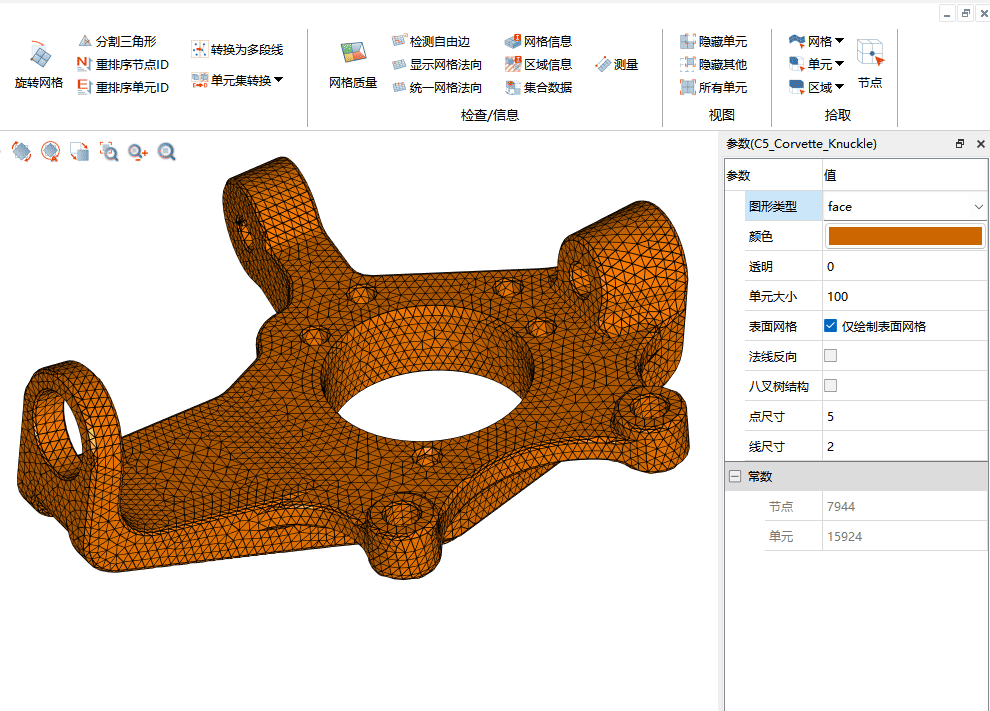

网格质量功能可以根据用户输入的目标尺寸及相关的网格质量参数，评估网格质量结果，目前支持对网格的最小尺寸、最大尺寸、纵横比、最小夹角、最大夹角等5个方面的参数评估，根据计算结果在图形窗口中显示出网格质量图形，可以结合其他网格编辑的功能实时观察网格质量变化。
针对不封闭的面网格，可以通过检测自由边的功能找到模型中未封闭的网格位置，从而使用其他网格编辑功能修复网格，网格自由边以红色的线条标识。
针对面网格，具有网格法向的区分，如果法向不统一，可能导致求解器计算失败或者计算出错误的结果，通过显示面网格法向和统一网格法向的功能，可以将面网格的法向调整正确。
网格测量功能可以测量节点间的距离，三点夹角和圆半径，测量功能后续根据用户需求扩展开发。
LiToSim已经具备几何建模，网格划分及优化，仿真工况创建，求解及后处理的能力，满足全流程的有限元分析需求，为用户提供完整的有限元仿真解决方案。
