连杆零件静力学仿真实战！PTS如何让NX CAE流程零重复、高效率

详细信息

作者优秀: 优秀教师/意见领袖/博士学历/特邀专家/独家讲师
平台推荐: 内容稀缺

仿真圈

2月前浏览557

作者 | 沈春根仿真秀优秀讲师

首发 | 仿真秀App

上一篇文章陪伴式学习！沈春根老师主讲的NX CAE精品课体系没有之一收获了工程师朋友的好评。而本文来自沈春根老师原创仿真秀专栏的技术文档《基于PTS的NX CAE操作流程的自动化》该方案适用于机械制造企业、设计研究院与高校仿真教学，推广价值突出：既能规范仿真流程、沉淀知识资产，减少重复工作、压缩人力成本，还可降低 CAE 使用门槛，助力企业智能制造与研发数字化转型，是仿真自动化的优质标配方案，欢迎大家阅读。

在机械产品仿真分析工作中，同系列零部件反复进行 NX CAE 前处理、网格划分、边界条件设置与求解后处理，普遍存在流程重复、效率偏低、标准不一、人为失误多等痛点。NX 产品模板编创（PTS）以知识融合 KF 规则引擎为底层支撑，打通参数—CAD 几何 — 模型理想化 — 网格 — 载荷约束 — 求解全链路双向关联，可将整套 CAE 仿真流程封装为可复用模板。

本文以连杆零件静力学仿真为实例，系统介绍 PTS 实现 NX CAE 流程自动化的工作原理、前期准备、实操步骤、功能验证，同时给出应用拓展与行业推广价值，为制造企业实现仿真标准化、流程自动化提供可直接落地的技术参考。

写在文前

NX CAE / Simcenter 3D 作为高端多学科仿真平台，广泛应用于结构强度、热/流分析、模态与动力学仿真等工程场景。在企业实际研发中，连杆、齿轮、电机壳体、散热箱体、刀具等同系列零件仿真，长期面临这些难题：

每款新品都要从零重做几何简化、理想化、画网格、加约束载荷和定义解算方案的求解参数等；
仿真流程无固化标准，不同工程师操作习惯差异大，结果可比性差；
仿真经验难以沉淀，新人上手慢、重复劳动多、研发的迭代效率低。

NX PTS（产品模板编创）的出现，完美解决了以上痛点：只需制作一套基准 CAD模型+ 完整 FEM/SIM 仿真流程，封装为 PTS 模板，后续同系列产品只需修改尺寸、材料、网格大小和载荷等顶层参数，系统自动完成全套 CAE 前处理与求解，真正实现仿真流程无人干预自动化。

PTS 实现 NX CAE 自动化工作原理与核心优势

2.1 工作原理

NX PTS 模块底层依托KF 知识融合规则引擎，统一管理全流程的CAE仿真对象、CAD 表达式参数、主模型几何关联、FEM 环境理想化 / 材料 / 网格、SIM 环境载荷 / 约束 / 求解方案等全部仿真要素，同时建立闭环关联逻辑：顶层参数→ CAD 几何更新 → 理想化同步 → 网格自动刷新 → 边界条件联动 → 自动求解，在开发的操作界面上修改任意顶层参数，下游所有 CAE 数据自动逐层刷新，无需手动做前处理，从机制上实现 NX CAE 流程自动化。

2.2 核心优势与适用场景

核心收益概括

节省时间：一次建模板（基准模型），系列产品免重复前处理
流程标准：固化企业仿真规范，统一网格、工况、求解标准
减少出错：大幅降低人工操作失误
入门简单：设计人员也能快速完成常规仿真
经验沉淀：成熟仿真方案封装成企业模板库
迭代更快：改型设计一键同步仿真结果

适用行业与零件类型

适合企业大批量同系列机械零件仿真：连杆、齿轮、轴类、箱体类、电机壳体、散热器和刀具等；可覆盖结构静力学、热分析和模态动力学等多学科仿真。

基于 PTS 的前期准备工作

想要顺利搭建 CAE 自动化模板，必须提前完成四项准备：

1、零件参数化建模完成目标零件（基准模型）全参数化建模，预留直径、孔径、厚度等可驱动表达式参数，实现参数驱动几何变型。

2、PTS 产品模板基础创建搭建 PTS 框架，配置示意图、关键参数、材料选型下拉选项等基础界面。

3、完整 CAE 全套分析做好基准模型完整前后期处理：理想化 Part、FEM文件中的材料、网格等及其属性的设置、SIM 载荷约束、求解计算；提示：所有 CAD/FEM/SIM 文件统一放在同一路径，保证关联不失效。

4、自建重用模板库在 NX 重用库中新建专属库目录，自定义本地存储路径，方便模板保存、调用与新设计派生。

PTS 实现 NX CAE 自动化核心操作步骤

本文以如图1所示的连杆模型的CAD/CAE一体化案例，来介绍主要的操作步骤。

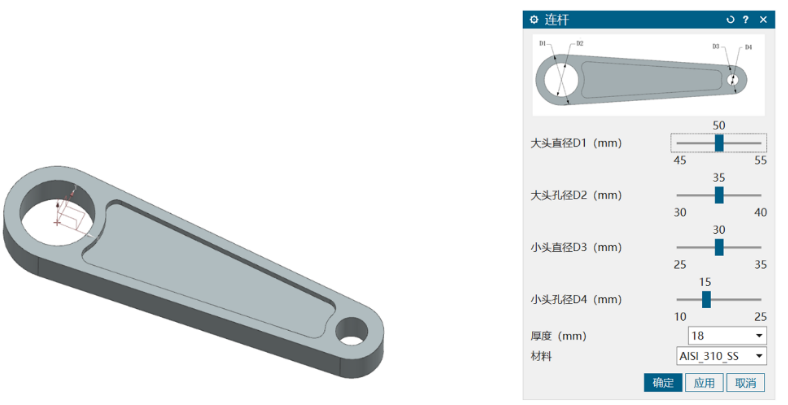

图1 连杆模型以及PTS建模界面

步骤 1：编辑可重用组件，进入 PTS 主界面

在装配导航器右键部件，选择「编辑可重用组件」，进入PTS模板工作室环境，调出模板导航器，正式开始模板的编创操作，如图2所示。

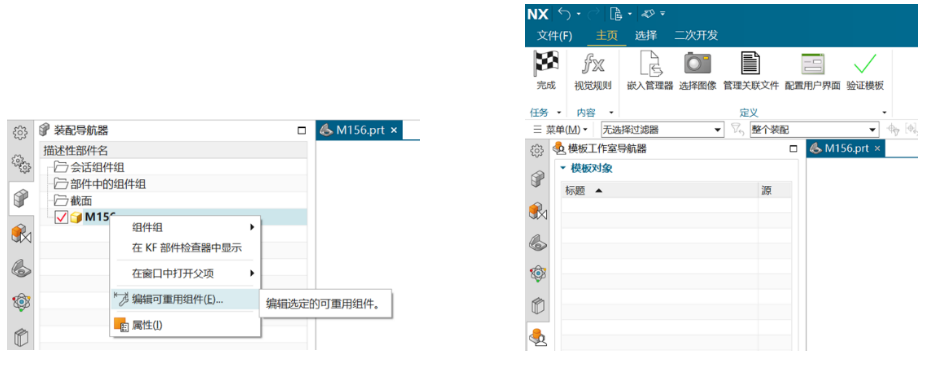

图2 进入PTS模板工作室的操作步骤

步骤 2：管理关联文件，新建模板序列

打开模板管理器，新建模板序列，依次添加 NX 主模型部件、FEM 网格部件、SIM 仿真部件，绑定文件关联关系，保证参数变更时全文件联动更新，如图3所示。

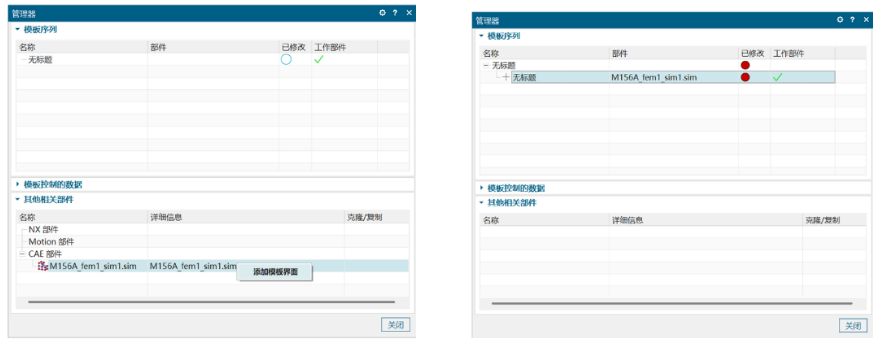

图3 模板管理器

步骤 3：配置用户界面，添加模板对象

在模板工作室中自定义交互界面：可折叠组、分隔条、操作按钮；加入核心模板对象：表达式参数、CAE 几何体、3D 网格、固定约束、轴承载荷、解算方案等。

本案例主要设置：网格尺寸、载荷大小的取值范围、步长和单位，后续只需界面修改参数，不用进仿真后台调整。配置的用户界面如图4所示。

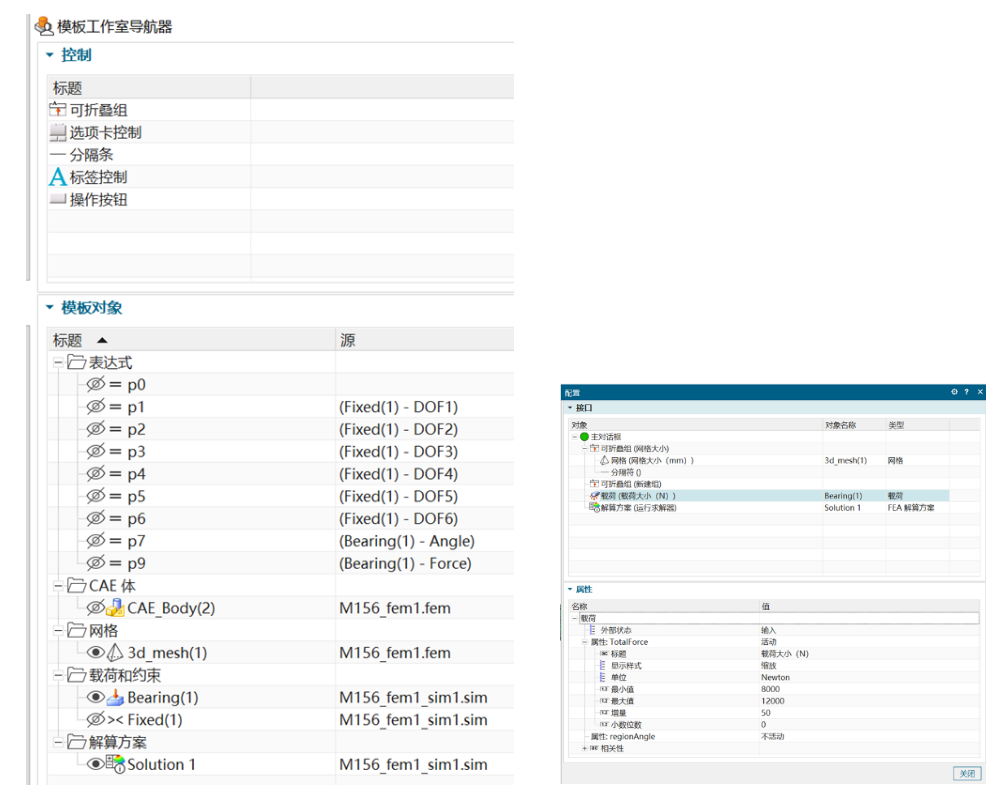

图4 配置用户界面

步骤 4：预留 CAE 扩展接口

在 CAE 分析界面预留扩展端口，后期可快速增加模态分析、热分析等模块，适配多学科仿真自动化需求。本案例用户界面的效果如图5所示。

图5 CAE分析用户界面效果

功能实例验证：连杆 CAE 自动化全流程

5.1 调用模板，新建派生设计

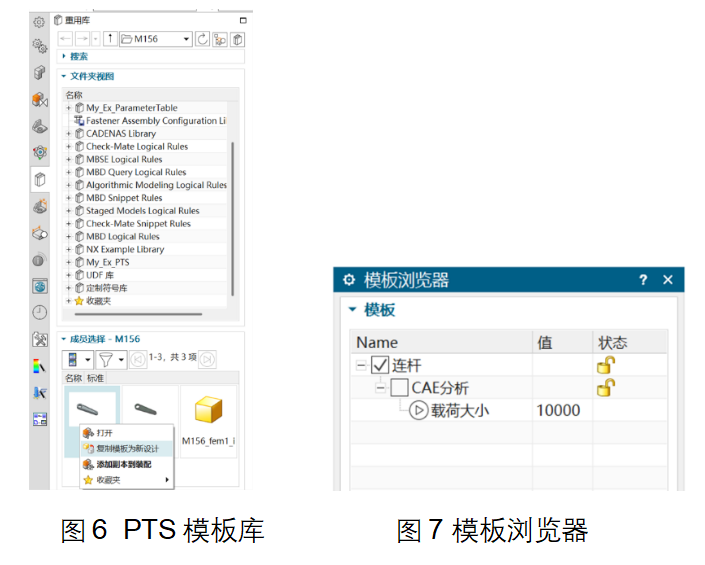

新建模型，在 NX 重用库进入自建 PTS 模板库，选中已封装连杆 CAE 模板，选择复制模板为新设计，如图6所示，同时自动弹出模板浏览器，如图7所示。

5.2 修改 CAD 尺寸与材料参数

双击如图7中的连杆节点，弹出如图1所示的PTS建模界面，根据模型尺寸调整的需要，可自由修改：大头直径、大头孔径、小头直径、小头孔径、厚度；同时也可一键切换和选择不同的材料，确定后模型几何自动更新。

5.3 修改 CAE 工况参数并一键求解

双击如图7中的CAE 分析节点，弹出如图5所示的CAE分析界面，根据仿真需要可调整网格大小、工作载荷的大小等选项，设置完成点击「运行求解器」，软件自动完成重划网格、更新约束载荷、自动求解，全程无需人工干预前处理。

5.4 查看仿真结果

求解结束后，仿真导航器自动生成新零件全套 PRT/FEM/SIM 文件，所有新生成的文件，可以在相应的文件夹中查看，模型命名、仿真数据全部自动同步。切换至后处理模块及其导航器窗口，即可查看应力云图、最大 / 最小应力、单元节点信息等结果，同样如果在基准模型的仿真中创建了仿真报告，那么修改仿真参数后的仿真报告也自动更新。

总结与技术拓展

6.1 总结

基于 PTS 实现 NX CAE 流程自动化，核心是熟练掌握 PTS 模板制作 + 标准 NX CAE 仿真流程。
一次模板封装，实现同系列零件改参数、换材料、改工况→ 自动几何更新 → 自动网格与边界条件 → 一键求解 → 直接出结果。
真正做到：省时间、标准化、少出错、易上手、存经验、快迭代，非常适合制造企业批量系列零件仿真落地应用。

6.2 延伸拓展

可在静力学模板基础上，扩展 SOL103 模态、热仿真、疲劳仿真自动化模板；
同款 PTS 思路可迁移至NX 运动仿真，实现机构运动仿真流程自动化；
随着 NX/Simcenter 3D 版本升级，PTS 模板联动能力、批量派生、界面定制功能持续增强，可支撑企业数字化仿真体系建设。
