揭秘洁净室设计/气流组织规划：为何建好后“效果缩水”，满载运行时容易“翻车”？
揭秘洁净室设计/气流组织规划：
为何建好后“效果缩水”，满载运行时容易“翻车”？
ChinaTech innovators
超前透视、精准定量、高价值优化、设计阶段充分验证
前言
很多企业砸下重金建设全新洁净室，或对现有车间进行净化改造，图纸阶段信心满满，可一旦建成验收，却频频“翻车”——
- 粒子浓度超标，怎么吹都降不下来；
- 气流出现“短路”与“混掺”，送风直接被排走；
- 局部涡流、死区丛生，粉尘长期沉积，良率屡屡波动；
- 满产高负荷运转时，热点难以控制，能耗却居高不下……
问题出在哪里？
答案往往令人扎心：传统的“规范+经验”式设计，让空气系统存在严重盲区。
洁净室不是“装上FFU、铺好地板”就万事大吉。气流看不见、温场摸不着，一旦设计不合理，建成即是“带病上岗”。而后期整改，代价往往是建造成本的数倍甚至数十倍。
一、三大经典“翻车”场景
你是否也遇到过？
一、三大经典“翻车”场景
你是否也遇到过？
基于中源广科大量真实案例库，我们梳理出最具普遍性的三类问题，每一个都曾在实际产线上引发过“环境失控”。
场景1：半导体封装车间 —— 气流偏移，颗粒物异常沉积
表象
封装车间定期检测发现，部分区域颗粒物浓度远超标准，即便增加FFU数量也无济于事。高价值芯片在键合、塑封环节良率莫名波动。
根因诊断（通过CFD仿真分析）

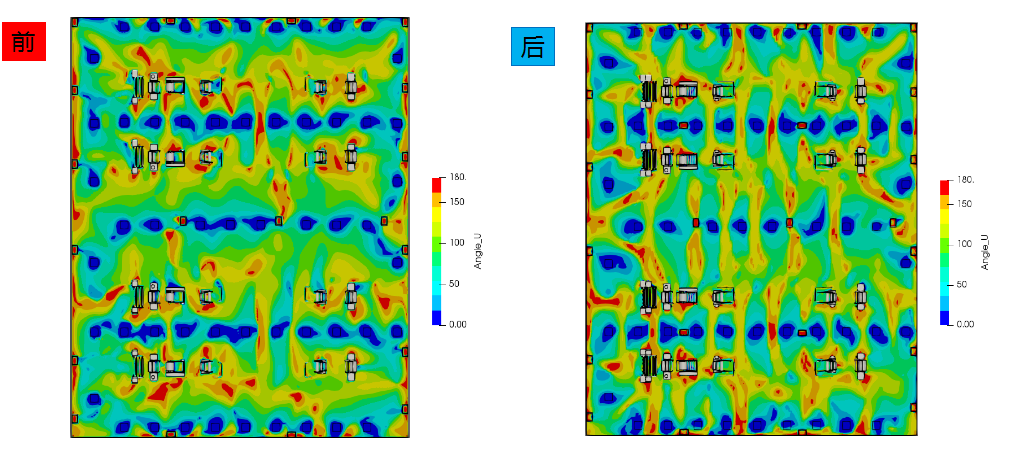

高架地板开孔率设计不合理，配合FFU出风后，气流未能形成预期的垂直单向流，而是发生明显偏转。气流偏转导致局部区域出现气流死角、低流速区甚至涡流，这些区域才是颗粒物沉降的重灾区。仿真结果显示，偏转角度最大的位置附近，往往伴随流动停滞或回流现象，颗粒物在此难以被有效排出，从而异常沉积。
关键发现
气流偏转角大 ≠ 颗粒物直接沉降区
偏转角度大意味着垂直单向流失效，气流斜吹，容易诱发气流死角与低流速区。
颗粒物真正的“陷阱”是死角、涡流、停滞区，这些区域才应重点布置采集点与监测设备。
教训
单向流不等于“吹下去就行”。风速、孔板、回风路径必须精准匹配，避免气流偏转诱发死角；颗粒物控制的重点应放在识别和消除气流死区，而非仅关注偏转角度本身。

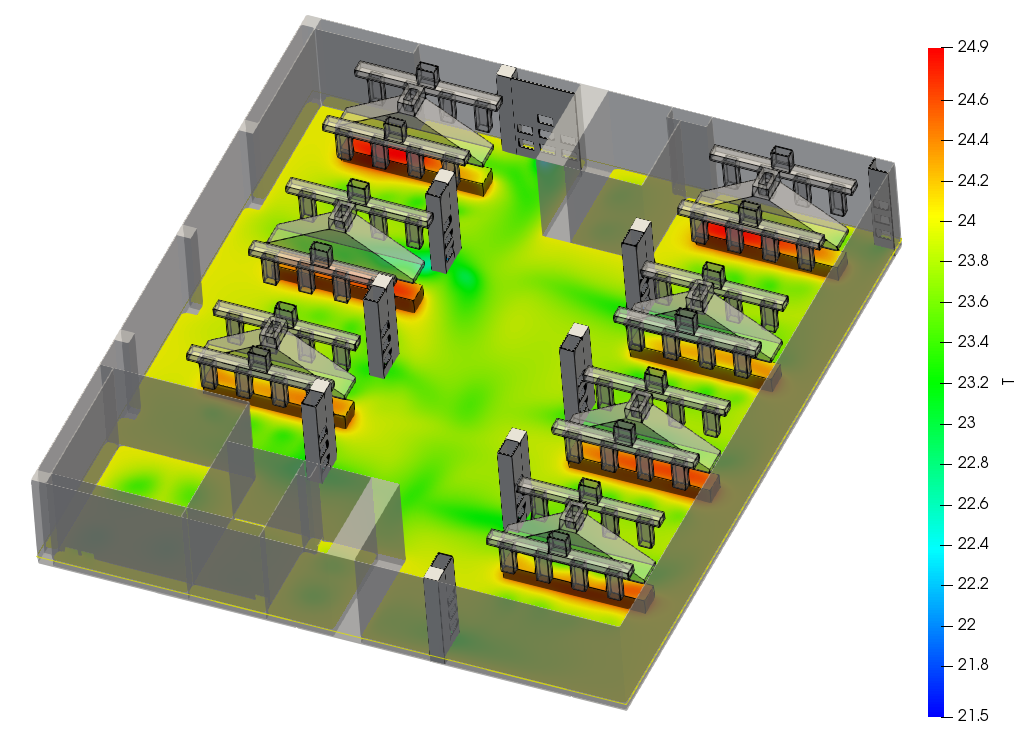

场景2：电池化成车间 —— 高温环境下温湿度极度不均
表象
电池化成过程对温湿度极其敏感。但车间内不同区域温差高达4~5℃，湿度分布同样离散。部分化成通道出现过热报警，电池一致性受损；另一些区域却过度除湿，能耗浪费严重。
根因诊断
设计阶段仅按平均热负荷布置空调末端，未考虑化成柜的实际发热分布与气流组织耦合。局部热岛形成后，气流无法有效带走热量，甚至出现热气流“短路”直接回风。
关键发现
温湿度调控不是“多装几个风口”就能解决。只有通过CFD仿真量化热源、气流与温场的耦合关系，才能实现真正的均匀性控制。
教训
高温车间不能“凭感觉”布点。满载运行时，热源强度、位置、设备排风干扰都会改变流场，设计阶段不做仿真推演，投产即“烤验”。
场景3：特殊排放设备 —— 局部流场紊乱，污染扩散失控
表象
某洁净车间内有一台工艺设备自带排风口，设计认为是“局部排风，不影响大局”。但实际生产中，该设备周边洁净度持续不合格，甚至影响到相邻工位。
根因诊断
设备排风口产生的局部负压区，与车间主气流方向冲突，形成湍流与回流。排出的微量污染物不仅未被有效带走，反而被卷吸到其他区域。
关键发现
洁净室是一个整体系统。任何一台设备的进出风、散热、排气，都会对全局产生影响。忽视局部，就会拖垮全局。
教训
“头痛医头、脚痛医脚”行不通。必须从系统层面模拟所有干扰源，才能避免局部“黑天鹅”扰乱整个洁净环境。
二、看得见的气流
才是可靠的资产
二、看得见的气流
才是可靠的资产
上述案例揭示了一个共同本质：气流是看不见的资产，但绝不能当作看不见的风险。
传统的设计方式 —— 查规范、套公式、拍脑袋 —— 已经无法满足当前高精度制造对微环境的苛刻要求。
真正的科学做法是什么？
第1步：基础建模与数字化诊断
- 建立车间的三维仿真模型，精确还原建筑结构、设备布局、风口位置、高架地板开孔等。
- 采集关键点位数据（温湿度、压差、粒子浓度等），通过CFD仿真与历史数据分析。
- 实现污染物溯源与气流组织评估，定位污染源扩散路径和气流死角。
第2步：超前透视，未建先知
- 利用CLABSO专业仿真软件，对设计方案进行全工况模拟 —— 空态、静态、动态、满载。
- 精准、定量评估：每个FFU的风速是否合理？气流是否偏转？涡流出现在哪里？热点会否会出现？
- 输出高价值的优化建议：调整风口位置、修改高架地板开孔方案、调配FFU转速、优化设备布局……
第3步：充分验证，少走弯路
所有关键调整与方案比选在数字世界中完成，在建筑尚未动工之前，即可对设计方案进行多工况、多场景的仿真验证，提前发现潜在问题并优化。
这就意味着：
- 不再“建好再改”的被动局面：将修改成本最高的阶段（建成后）前移到设计阶段，大幅降低后期整改风险与费用
- 提高验收一次通过率：投产即更接近预期，减少投产后的环境反复调试与异常波动
- 良率与环境风险在设计阶段得到充分识别与规避：让问题暴露在图纸上，而不是车间里。
三、中源广科让每一个洁净室
“处处看得清，调控有依据”
三、中源广科让每一个洁净室
“处处看得清，调控有依据”
中源广科，拥有深厚的流体力学底层算法与自研CLABSO专业仿真软件实力。
我们可以做到：
✅ 超前透视：在新车间建成前，透过仿真“看见”每一寸气流、每一个温区、每一颗潜在颗粒物的轨迹。
✅ 精准定量：不是“大概、可能、也许”——而是给出风速值、偏转角度、温度分布云图、粒子浓度预测。
✅ 高价值优化：基于物理定律，输出FFU转速调配、风口位置调整、高架地板改孔等具体、可落地的方案。
✅设计阶段充分验证：让您的洁净室一次规划、少走弯路，不必在投产后再为环境问题“交学费”。
结语
洁净室不是“买贵的FFU、布满高架地板”就完事。
它是一个精密的流体系统，设计的每一处疏忽，都会在投产那一刻“加倍奉还”。
与其建成后再交学费，不如在设计阶段就让CFD仿真为您“排雷”。
中源广科，用科学算法，守护您每一立方米的洁净与可靠。
