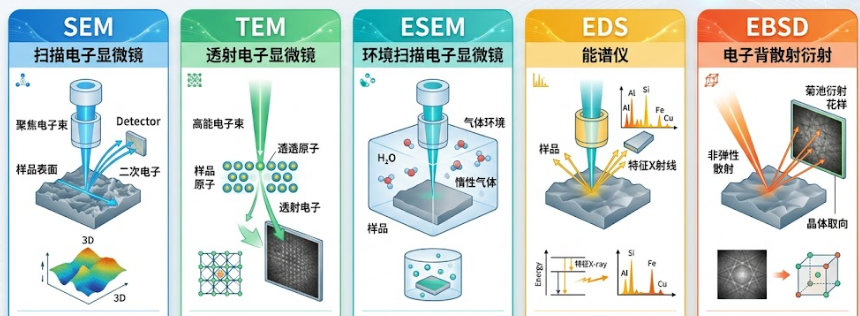

常见的电镜测试方法包括SEM、TEM、ESEM、EDS 与 EBSD等,这些测试方法有什么区别,我们又该怎么选择呢?

如果把微观世界比作一座大楼,SEM 负责看外墙装修,而 TEM 负责看内部钢筋。
全称: Scanning Electron Microscopy
原理: 用聚焦电子束在样品表面“扫描”,通过激发出的二次电子或背散射电子信号成像。
特点: 景深大,立体感强,专门观察样品的表面形貌。
应用: 观察断口微观形貌、粉末颗粒形状等。
全称: Transmission Electron Microscopy
原理: 电子束像光一样“穿透”极薄的样品,利用透射电子成像。
特点: 分辨率极高,可达原子级。它是观察内部晶体结构的终极利器。
应用: 观察晶格条纹、位错、物相鉴定。
普通的电镜通常需要高真空环境,这意味着湿润的生物样品或非导电样品会瞬间“崩溃”。
工作机制: 允许样品室存在一定的气体压力(如水蒸气)。
核心优势: * 无需喷金: 非导电样品可直接观察,无电荷积聚。
保持原位: 可以观察含水、含油样品的动态变化过程。
当你通过 SEM 看到一个奇怪的斑点时,你肯定想知道:这玩意儿是什么元素组成的?
全称: Energy Dispersive Spectroscopy
工作原理: 利用电子束撞击样品产生的特征 X 射线进行分析。每种元素的 X 射线光子能量像指纹一样唯一。
功能: 实现点、线、面的成分定量分析。
Tips: 它常作为 SEM 或 TEM 的“附件”存在,是显微镜的标配。
如果说 EDS 告诉你有什么元素,那么 EBSD 则告诉你这些元素是怎么“排队”的。
全称: Electron Backscatter Diffraction
黑科技: 电子束入射样品产生非弹性散射,形成特殊的菊池衍射花样。
主要产出: * 晶粒取向图: 像彩虹一样斑斓,展示晶粒的排列。
相分布: 区分晶体结构相似但空间群不同的相。
应力分析: 查看材料加工后的形变区域。

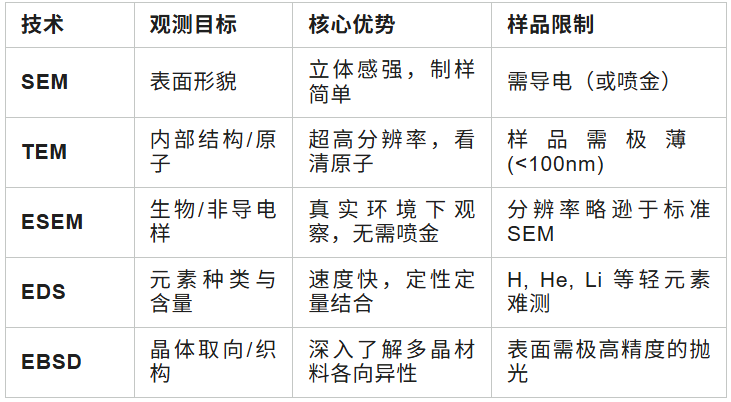

为了方便收藏,我们整理了一张对比表:

在现代材料科学中,这五项技术往往不是孤立的。最常见的做法是“强强联手”:先用 SEM 看形貌,配合 EDS 测成分,最后用 EBSD 分析晶体性能。
