近日，激光精密制造领域热度持续攀升，激光烧蚀技术凭借高精度、无接触、热影响区小等优势，已成为微电子加工、医疗器件制造、国防工业等场景的核心工艺。但该技术的数值模拟长期存在痛点：跨尺度多物理场耦合复杂、烧蚀动态前沿难追踪、仿真易出现网格反转、求解不收敛等问题，让不少研发人员与工程师望而却步。

为打通技术壁垒、降低实操门槛，一份COMSOL 激光烧蚀全流程数值模拟干货教程正式发布，同步打造的专属精品课程——《COMSOL激光加工热源耦合与熔池模拟：激光焊接/增材制造/熔覆等仿真硬核技术案例》已上架仿真秀官网，一站式解决理论理解、实操建模、问题排查等核心需求，详情见后文。本文将从激光烧蚀物理机制切入，系统拆解固体传热、高斯热源、动态边界演化等核心数学模型，手把手带你完成 COMSOL 建模全流程，详解网格加密、求解器调优技巧，更汇总常见报错的避坑方案，帮你快速掌握工业级激光烧蚀仿真能力。

激光烧蚀物理机制

激光烧蚀是利用高功率激光束辐照材料表面，使材料吸收激光能量后迅速升温，发生熔化、汽化甚至等离子体化，从而实现材料去除的先进加工技术。由于其具有高精度、无接触、热影响区小等优点，广泛应用于微电子制造、精密加工、医疗器械和国防工业。

在进行COMSOL数值模拟时，激光烧蚀涉及极其复杂的跨尺度多物理场耦合，包括：

光学吸收与能量转换：激光光子与固体中的电子或晶格相互作用（连续/微秒/纳秒激光通常用宏观热源描述，飞秒/皮秒超快激光需用双温模型）。
热传导与相变：固体的热传导、材料温度达到熔点及沸点时的相变潜热吸收。
动态边界移动：当温度超过沸点（汽化温度）时，材料以气体形式脱离母体，导致固液表面向内部不断退缩。如何精确追踪这层动态演化的“烧蚀前沿”，是仿真模型成败的关键。

核心数学模型与主控方程

本教程针对典型的激光烧蚀工业应用，建立“固体传热+变形几何（ALE）”耦合模型。这也是业界公认最能精确体现拓扑演化的标准方法之一。

1、固体传热控制方程

材料内部的温度场分布由经典傅里叶热传导方程控制：

其中，为材料密度(kg/m³)，Cp为定压比热容(J/(kg·K))，k为热导率(W/(m·K))，T为温度(K)，Qv为激光辐射引入的体热源(W/m³)。若激光吸收系数极大，亦可将其简化为边界热通量Qs (W/m²)。

2、激光热源的时空分布

标准基模高斯激光的空间能量分布呈钟形曲线，结合脉冲时间波形，其数学表达式为：

P_{laser}：激光峰值或平均功率；
R{refl}：材料表面反射率（1-R{refl}即为吸收率）；
w_0：光斑半径（束腰半径，能量下降到中心值1/e²处的半径）；
r：距离光斑中心的径向距离；
g(t)：无量纲脉冲时间函数（如高斯脉冲、方波脉冲或锯齿波脉冲）。

3.烧蚀边界向内退缩速度（Hertz-Knudsen公式）

材料汽化导致边界移动的速度v_v强烈依赖于表面局部温度T。基于赫兹-克努森（Hertz-Knudsen）气相动力学理论，汽化边界退缩速率可表达为：

但在仿真实际操作中，为了避免高度非线性导致的求解器崩溃，通常采用改进的Arrhenius形式经验公式或阈值阶跃函数：

同时，汽化带走的能量构成边界上的热损失（蒸发潜热辐射）：

其中H_v为材料的汽化潜热(J/kg)。

COMSOL建模详细操作步骤

以下是在COMSOL Multiphysics中从零构建该模型的详细操作指南：

1、选择维度与物理场接口

打开COMSOL，选择【模型向导】。
空间维度选择【二维轴对称(2D Axisymmetric)】（对于圆形光斑的单点烧蚀，轴对称可以极大地节省计算资源并提高网格精度）。
添加物理场：展开【热传导】->选择【固体传热(ht)】->点击添加。
添加变形几何：展开【数学】->【变形几何(dg)】->点击添加。（注：部分版本亦可使用【移动网格(ale)】，操作逻辑一致）。
点击【研究】->选择【瞬态(Time Dependent)】->点击完成。

2、全局参数（Parameters）定义

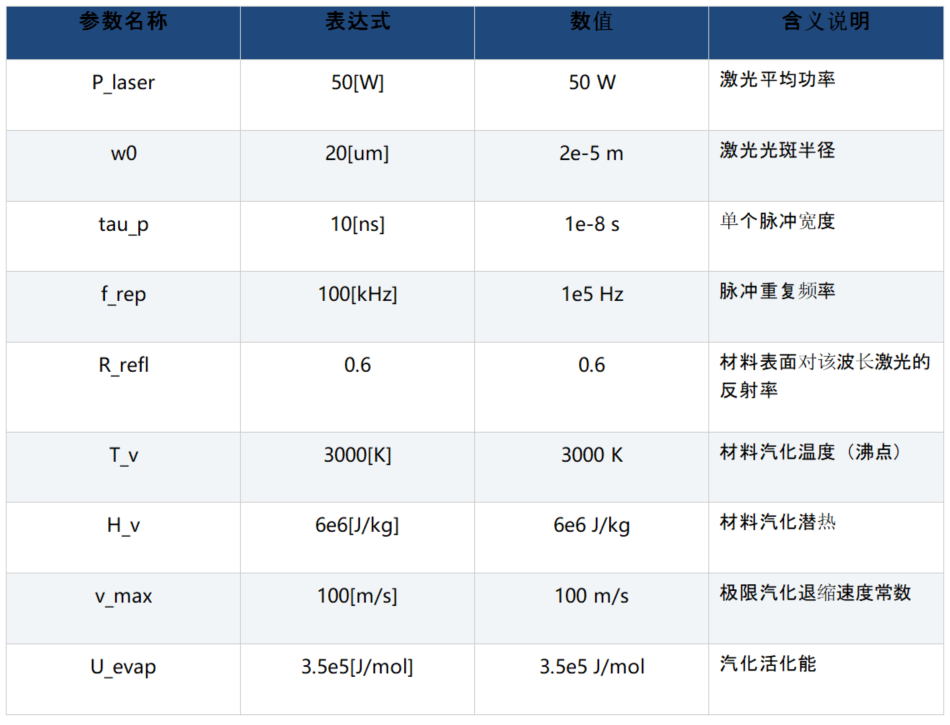

在【全局定义】->【参数1】中录入以下关键工艺与材料参数（建议直接复制下表）：

3、构建时间脉冲函数（单脉冲激光选用）

右键点击【全局定义】->添加【函数】->【解析函数(Analytic)】：
函数名称：g
表达式：exp(-((t-2*taup)/taup)^2)
自变量：t

该函数模拟了一个在t = 2*tau_p时刻达到峰值的高斯时间脉冲，确保激光能量平滑平稳载入。

4、几何建模与材料设定

几何：右键点击【几何1】->添加【矩形】。宽度（R方向）设为200 um，高度（Z方向）设为100 um。此尺寸已足够包裹热影响区。点击【构建所有对象】。

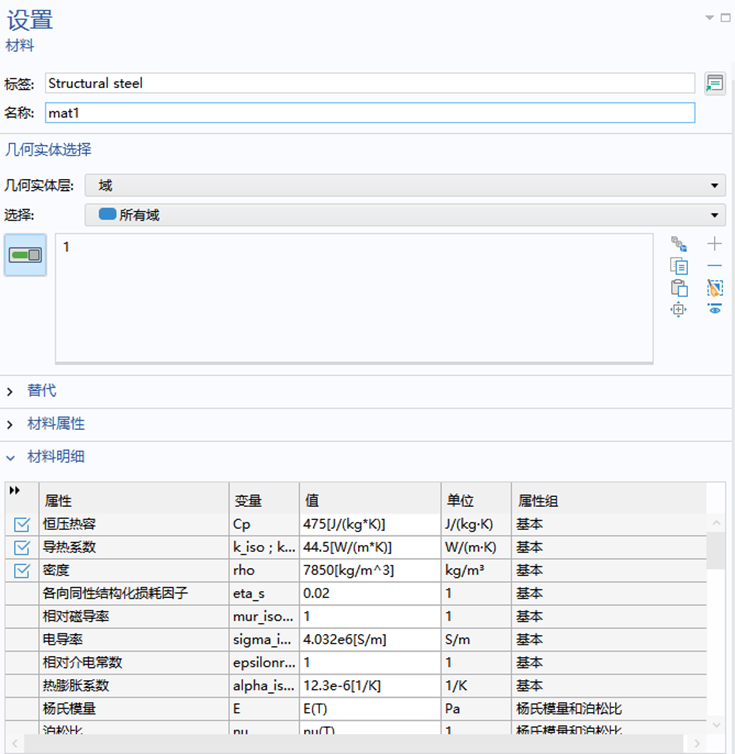

材料：在【材料】节点中，可从内置库中添加单质金属（如Copper铜或Iron铁）。确保输入基本的ρ, Cp, k。为了更真实地模拟，可将热导率k设为随温度变化的函数（如内置的库函数），因为随着温度升高，金属导热性能往往下降。

5、固体传热（ht）物理场边界配置

初始值：保持默认的T0 = 293.15 K。
激光热源加载：右键【固体传热】->添加【热通量】。选择矩形的顶部边界（即表面）。

通量类型选择【广义向内热通量】。

输入表达式：2Plaser(1-Rrefl)/(piw0^2)exp(-2r^2/w0^2)g(t)。

蒸发潜热造成的能量流失：再次右键【固体传热】->添加【热通量】。同样选择顶部边界。

通量类型选择【对流热通量】。

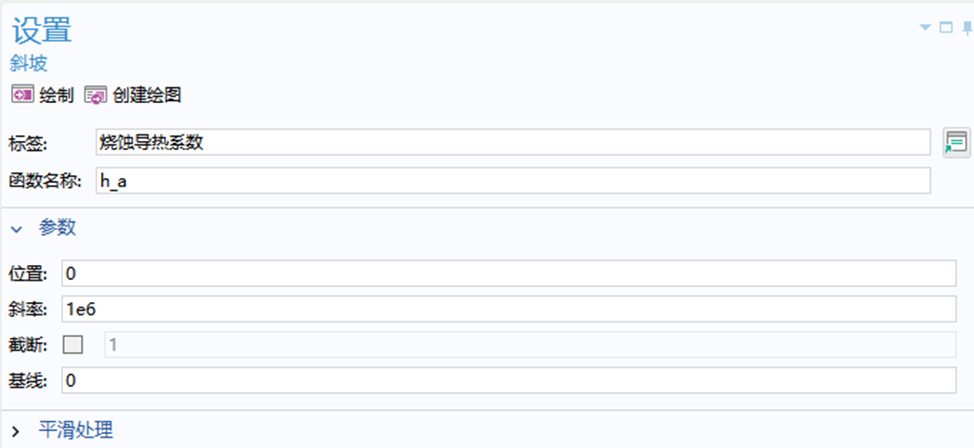

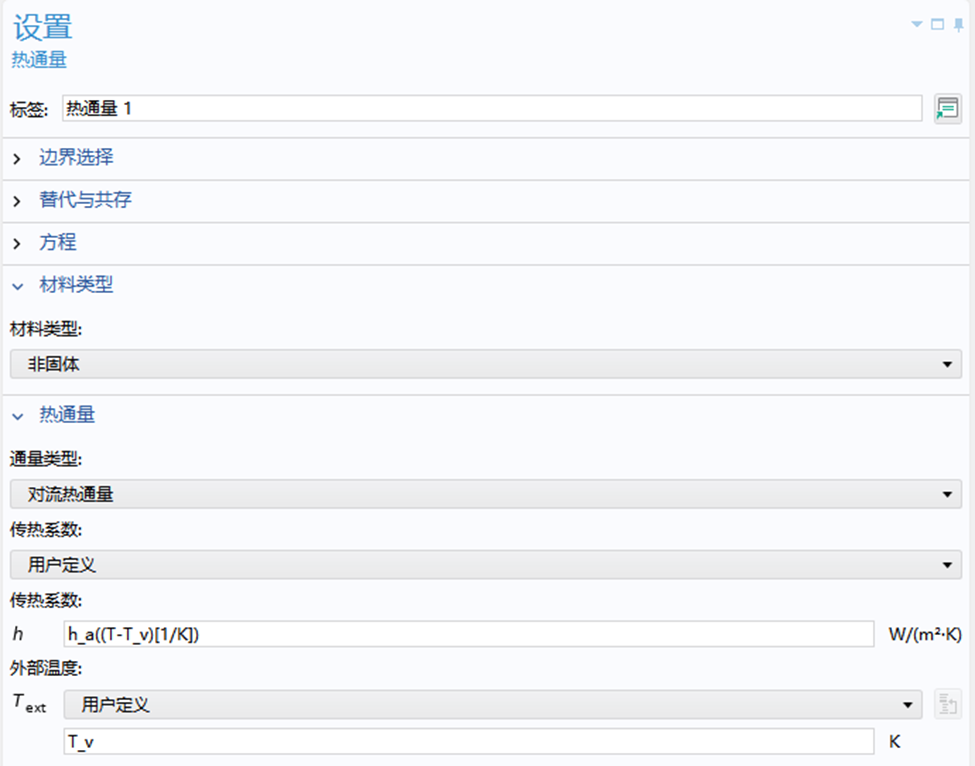

输入表达式：ha*((T-Tv)[1/K])。（表示材料烧蚀吸收的热通量。h_a将在下文通过函数定义，表示与温度相关的传热系数，这条曲线很陡，来确保固体温度不可能明显超过烧蚀温度）。

其余边界：底部和外侧右键添加【热对流】或【自然对流】边界（空气对流系数设为10 W/(m²·K)），模拟向环境放热。

6、变形几何（dg）物理场接口设置

变形几何的作用是使网格节点的坐标随烧蚀前沿的退缩而动态移动。

域设置：在【自由变形】节点中，选中整个二维矩形域。这意味着内部网格会在边界推动下弹性舒张。
轴向约束：在【指向网格位移1】节点（系统默认生成），确保底部边界（z=0）的轴向位移为0。

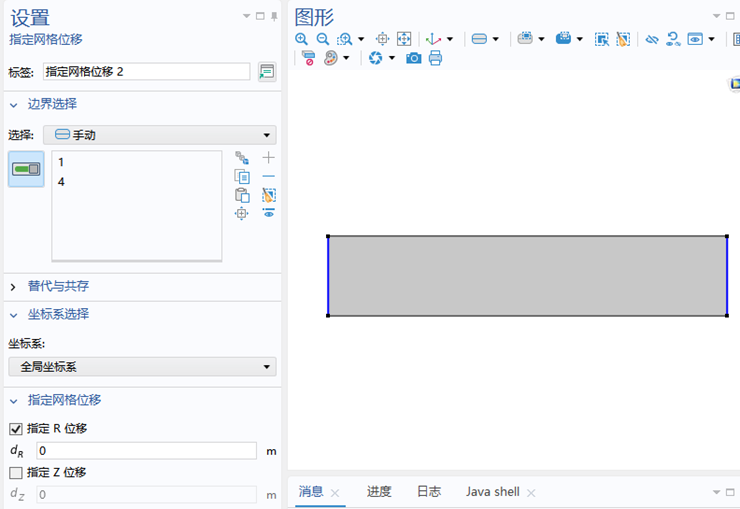

指定网格位移：右键【变形几何】->添加【指定网格位移2】。选中矩形的外侧边界以及对称轴。确保选择边界（r=0）的径向位移为0。

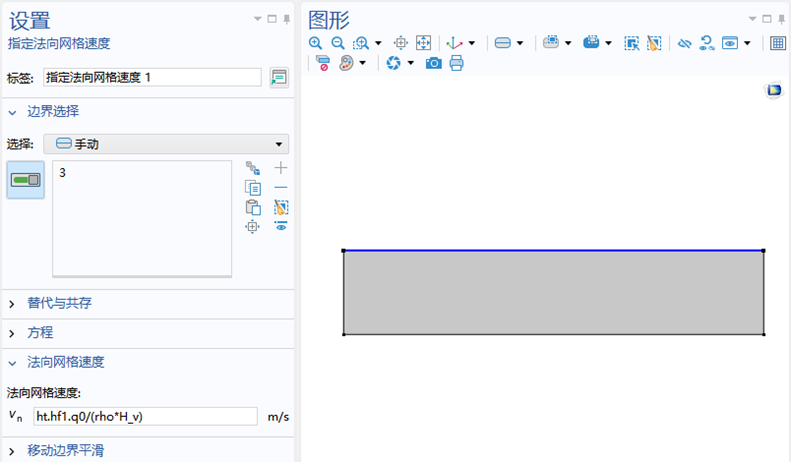

烧蚀移动边界（核心关键）：右键【变形几何】->添加【指定法向网格速度】。选择顶部边界。

变形类型选择【相对于当前几何的速度】。

位移速度设置为：R向设为0；Z向设为-Va。（负号代表向下剥蚀）。

7、定义关键局部变量（Variables）

右键点击【组件1】->【定义】->添加【变量(Variables)】。设置几何范围为【边界】，选择顶部边界：

变量名：v_evap
表达式：vmaxexp(-Uevap/(8.314[J/(molK)]T))(T > T_v)

通过乘上逻辑判断式(T > T_v)，确保只有当表面温度高于汽化点时，材料去除速度才真正激活，极大地提升了数值稳定性。

除了上述定义烧蚀速度的方法，我们常规采用定义固体边界的侵蚀率的方法：

Va=qa/(rhoHv)

其中，Va表示材料烧蚀速度，rho表示材料密度，Hv表示升华热

网格划分与求解器的高级调优

激光烧蚀属于极度尖锐的局部非线性瞬态问题。若网格或求解器配置不当，极易发生“未收敛”或“网格反转（Mesh Inverted）”报错。

1、网格剖分策略

由于高斯光斑半径仅为20 um，对于超快激光热传导深度非常浅（尤其是纳秒及更短脉冲），必须对顶部表面进行极致的局部加密。

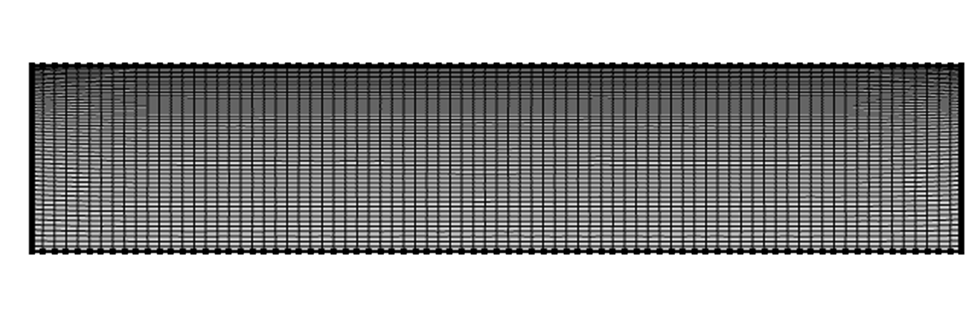

右键【网格1】->选择自由四边形网格->添加【分布】。选择上下边界，设置单元数量并且选择等距。

继续添加【分布】，选择两侧边界，分布类型选择预定义，设置单元数量和单元大小比，注意是否反向，使得网格由上到下网格尺寸逐渐过渡放大。

三维模型中通过切割计算域的方式，远离激光作用的区域，可以采用粗糙的四面体或六面体网格，以节省总体算力。

2、求解器关键参数调优

（1）点击【研究1】->【步骤1：瞬态】。

（2）时间步：设置初始时间步、单位时间步长和总时间步。

（3）进入求解器配置：右键【研究1】->【显示默认求解器】。

（4）展开【方案1】->【瞬态求解器1】。在【时间步进】中：

将【由求解器执行的时间步】从“自由”改为“严格（Strict）”或“中间（Intermediate）”。这能强迫求解器在脉冲陡峭上升期捕捉每一个物理细节，防止由于步长过大直接跳过烧蚀阈值而导致不收敛（脉冲激光选用）。
非线性方法：改为【全牛顿法(Fully Newton)】，最大迭代次数调整为25-50，提高单步收敛能力。

仿真结果后处理与可视化表达

计算完成后，可通过以下几种精美的方式展现高质量的研究成果（可直接用于写论文或技术报告）：

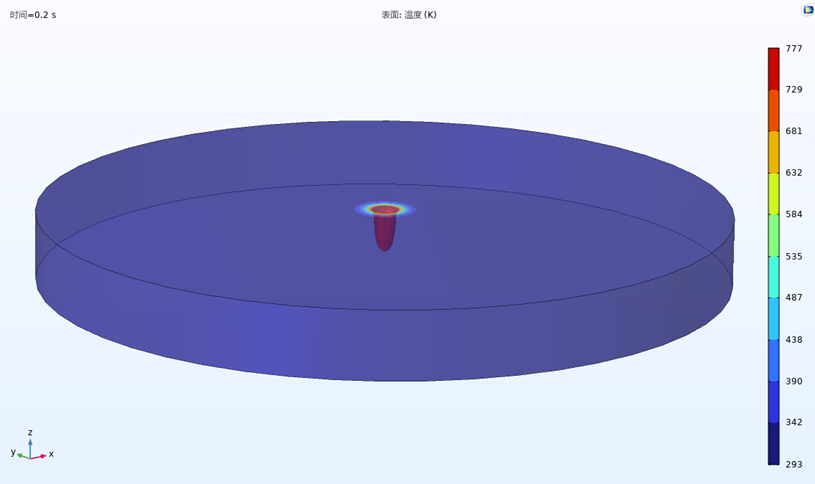

1、表面剥蚀形貌演化：在【数据集】中右键添加【二维旋转(2D Revolution)】，将二维轴对称结果沿中心轴旋转360度。在【结果】中创建【三维绘图组】，添加【表面】图，绘制温度T的分布。随着时间推进，你可以清晰地观察到一个中心深、四周浅的“高斯烧蚀弹坑（Crater）”的形成过程。

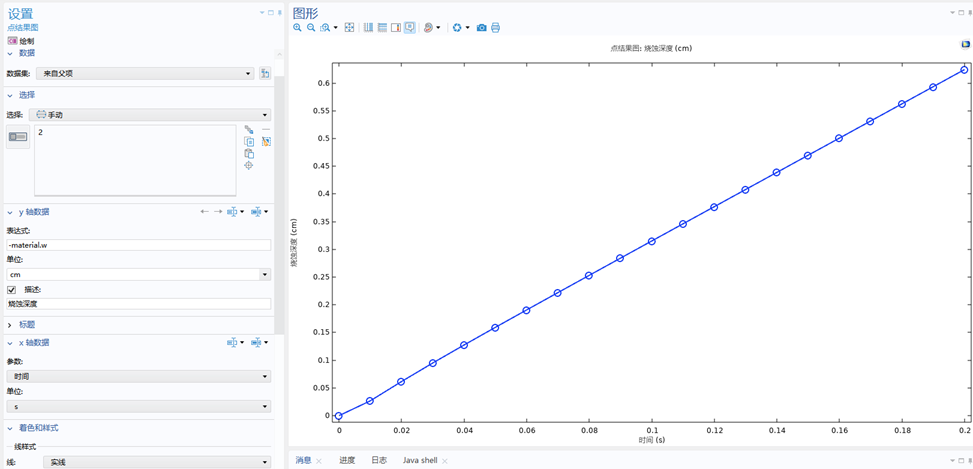

2、烧蚀深度随时间变化曲线：在【结果】中创建【一维绘图组】，添加【全局绘制】或【点图】。选取光斑中心顶点（r=0, z=顶部），绘制它的Z向网格位移表达式（即-material.w）。该曲线的斜率即代表实时的烧蚀速率，曲线最终停滞的台阶高度即为最终烧蚀深度。

常见报错及避坑指南

1、报错：“发现了反转的网格单元(Inverted mesh element near coordinate...)”

原因：材料烧蚀速度过快，顶部边界剧烈向下凹陷，导致表层网格被压缩挤压成零体积甚至负体积。
避坑绝招：在物理场中启用【自动网格重构(Automatic Remeshing)】。在瞬态求解器节点下，右键添加【自动网格重构】，触发条件设为“网格质量低于0.2”。这样当网格发生中度畸变时，COMSOL会自动暂停计算，以当前变形几何为基准重新剖分高质量网格，然后再读入数据继续求解。这是完成多脉冲或深孔烧蚀仿真的必经之路。

2、报错：“求解器未能收敛到最小步长”

原因：通常由于材料参数（如热导率、蒸发速率）在相变点附近存在极度剧烈的阶跃，导致牛顿迭代振荡。
避坑绝招：在定义蒸发速率时，切忌使用硬性的“If判断表达式”，务必使用【平滑阶跃函数(Step Function with smoothing)】。例如将材料从固态到汽化的转变，在T_v附近划分一个50K到100K的平滑过渡带，给予求解器足够的数值缓冲空间。

3、多脉冲加工的模拟方案选择

如果需要模拟成百上千个脉冲的宏观剥蚀（如激光切割、精密刻蚀），继续使用ALE移动网格方法会导致重构次数过多、计算效率极低。此时建议切换为【相场法(Phase Field)】或【水平集法(Level Set)】，或者通过【Apparent Heat Capacity Method（等效热容法）】改变材料电导率/热导率以实现“材料性质消亡法”，用固定的网格承载大尺度的形貌去除。

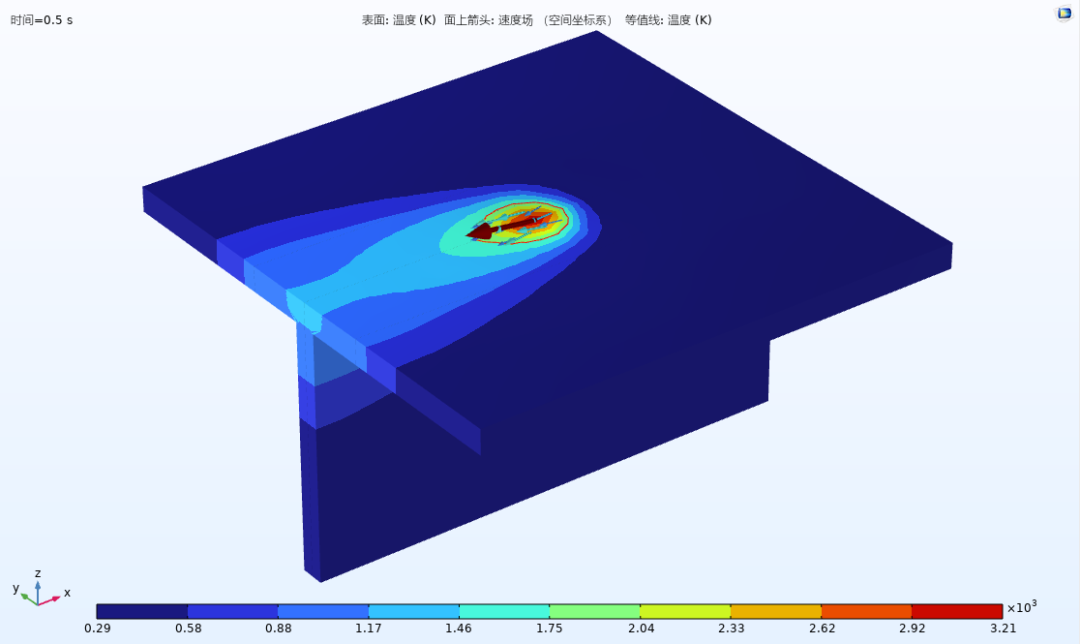

COMSOL激光加工硬核技术案例合集
