基于HyperMesh的卫星结构力学仿真：从几何前处理到后处理的完整流程

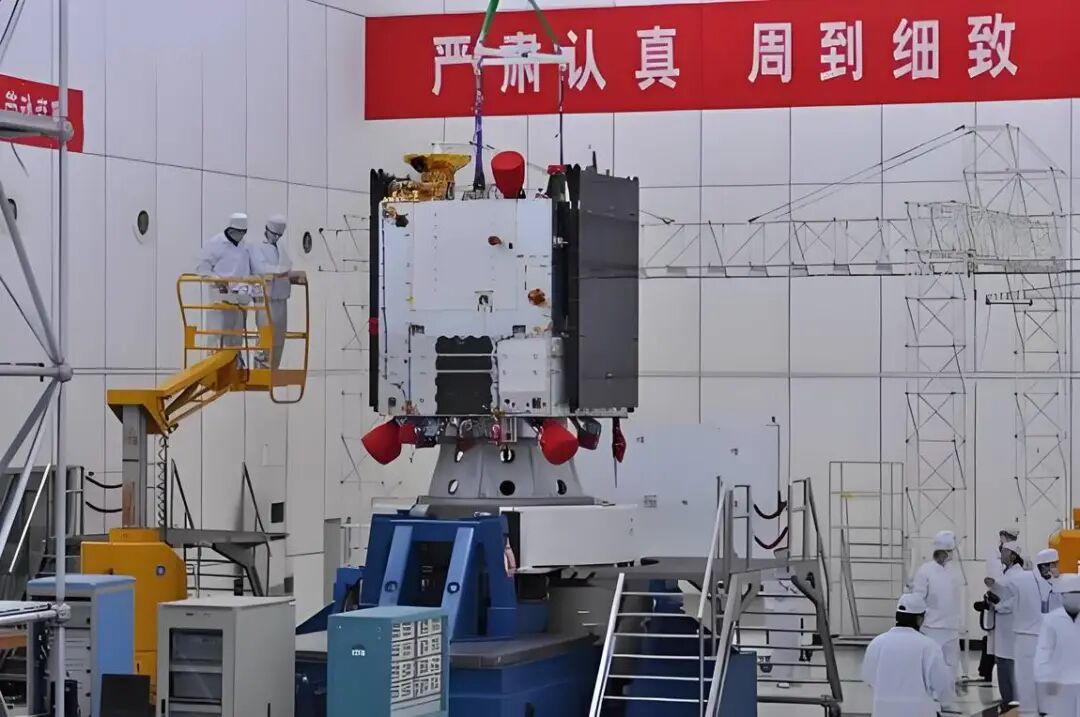

卫星结构在发射阶段承受严酷的力学环境，包括过载、正弦振动、随机振动及冲击载荷。有限元仿真是验证结构承载能力与动态特性的核心手段。HyperMesh作为行业领先的前后处理器，以其强大的网格划分与装配管理能力，在卫星结构分析中占据重要地位。本文以典型卫星承力筒+蜂窝板结构为例，系统介绍基于HyperMesh的仿真全流程。
一、几何模型前处理
卫星原始几何通常来自CAD软件（如SolidWorks、NX、Catia），包含大量细节特征，直接导入HyperMesh会导致网格质量差、计算量爆炸。前处理的核心是几何清理与中面抽取。
1. 导入与检查
通过File → Import → Geometry导入Step或IGES格式模型。使用Geometry → Cleanup工具检查缺失面、重复面、自由边（红色边表示单边，需修复）和T形连接。对于卫星的薄壁结构，优先采用Midsurface功能抽取中面，抽取后需检查偏置方向一致性，避免后续单元法向紊乱。
2. 特征简化
·小特征剔除：倒角、圆角半径<1mm且非关键受力区，直接使用Defeature移除。
·孔填充：非装配用孔（如减重孔、走线孔）直径<5mm，用Filler Surface封闭。
· 螺纹连接细节：螺纹不建模，仅保留螺栓孔中心线作为后续RBE2连接的位置标记。
3. 几何修补
卫星结构中常出现的微小裂缝、重叠面需通过Surface Edit → Trim/Sew缝合。对于复杂曲面（如抛物面天线反射器），检查曲率突变处，必要时分割为若干光顺区域。
要点：保留所有接口界面（星箭连接环、设备安装凸台）的精确位置，因为其精度直接影响载荷传递路径的准确性。几何清理时间通常占全流程的30%-40%，但可避免后续网格畸变导致的求解失败。
二、卫星有限元模型建立
该阶段将清理后的几何转化为具有物理属性的网格与连接系统。卫星结构为典型的“板-梁-壳”混合构型，需采用分区域网格策略。
1. 单元类型选择
· 承力筒、蜂窝板、蒙皮：采用CQUAD4壳单元（四边形主导），厚度方向设5个积分点以捕捉弯曲应力。
· 桁架杆、撑杆：采用CBEAM梁单元，需计算截面惯性矩与方向向量。
· 设备质量模拟：对单机设备（如数传、姿控），采用CONM2集中质量单元，质心位置通过RBE3单元连接至安装孔。
· 连接螺栓：高应力区用CBAR模拟，普通部位用RBE2刚性单元。
2. 网格划分关键参数
o翘曲度（Warpage）<15°
o长宽比（Aspect Ratio）<5（关键承力件<3）
o雅可比（Jacobian）>0.6
o最小内角>30°
使用Quality Index面板批量检查，不合格单元用Automatic Cleanup修正。
3. 材料属性与铺层
铝蜂窝板需等效为正交各向异性：
· 面内模量 E_x = E_y ≈ 0.1~1 GPa（蜂窝贡献小）
·法向模量 E_z ≈ 2~3 GPa
·剪切模量 G_xz、G_yz ≈ 0.05~0.2 GPa
通过Materials → Create Orthotropic输入9个工程常数。
碳纤维面板则定义铺层顺序，利用PCOMP卡片设置每层角度、厚度。
4. 连接与边界条件
· 螺栓连接：在孔中心建立RBE2蜘蛛网，主节点连接周围6~8个节点，从节点固定位移自由度。
· 设备安装：RBE3单元将集中质量与安装孔耦合，释放转动自由度（避免附加刚度）。
· 星箭分离面：施加固支约束（DOF 1-6固定）模拟发射前状态；或约束底部环向节点，仅保留轴向自由度用于随机振动分析。
·接触定义：支架与承力筒间的摩擦接触用Contact Manager设置，摩擦系数取0.2（铝-铝）。
要点：严格控制单元总数，卫星整星模型通常控制在20万~50万单元以兼顾精度与算力。每添加一组RBE2/RBE3，均需用Check → One Dimensional确认主从节点关系正确，避免过约束。
三、模型求解与后处理
完成建模后，需导出求解文件（默认OptiStruct格式，也可选Nastran），提交计算并解读结果。
1. 求解设置
o 模态分析（EIGRL卡片）：提取0~500 Hz模态，用于判断基频是否避开运载火箭共振带（通常要求>35 Hz）。
o 频率响应分析：施加速度谱或加速度PSD，阻尼比设为0.03（铝结构）。
o 静力分析：施加过载系数（如轴向±8g，横向±5g），考虑安全系数1.25。
o位移（DISPLACEMENT）
o应力（VON MISES，对复合材料需输出各层应力）
o约束力（SPCFORCES）用于校核螺栓载荷
2. 求解执行
在HyperMesh中通过Analysis → OptiStruct直接提交，或手动运行命令行：
optistruct satellite_model.fem -core out
监测日志文件satellite_model.out中的错误（如刚度矩阵奇异、负体积）。常见故障对策：
· 刚体 位移：检查缺失约束或未连接的RBE2
· 高频模态堆积：提示错误材料属性（如泊松比超出0.5）
3. 后处理关键动作
· 模态结果：在HyperView中绘制振型动画，确认振型无局部抖动（如蜂窝板鼓包现象）。
· 应力云图：切取承力筒窗口角点应力，判断是否超过屈服强度（2A12铝为280 MPa）。对蜂窝板，关注面板应力与蜂窝芯层剪应力（需按等效公式转换）。
· 频响曲线：提取设备安装点加速度传递函数，检查是否存在100~200 Hz的放大峰值超过20 dB，若有则需增加阻尼或修改连接刚度。
· 报告生成：利用HyperView → Report自动生成包含关键曲线、云图的PDF报告，附上模型质量检查表和质量特性对比（总质量误差<3%）。
要点：后处理并非终点——若某阶模态频率过低，返回HyperMesh局部加密或增加加强筋；若应力超标，可调整网格尺寸（细化应力梯度区域）或重新分配RBE2主节点数量。整个流程通常需迭代2~3轮才能通过鉴定级载荷考核。
总结
利用HyperMesh进行卫星结构仿真，需遵循“几何简化保特征、网格分区分类型、连接精确避过约束、结果判读连设计”的原则。文中所述方法已用于多个遥感与通信卫星的整星力学验证，相比传统流程，网格生成效率提升约40%，求解失败率降低至5%以下。工程师在实际操作中应积累各类接头、蜂窝边界的建模经验，并密切结合地面振动试验数据修正模型参数，方能实现高保真仿真。
