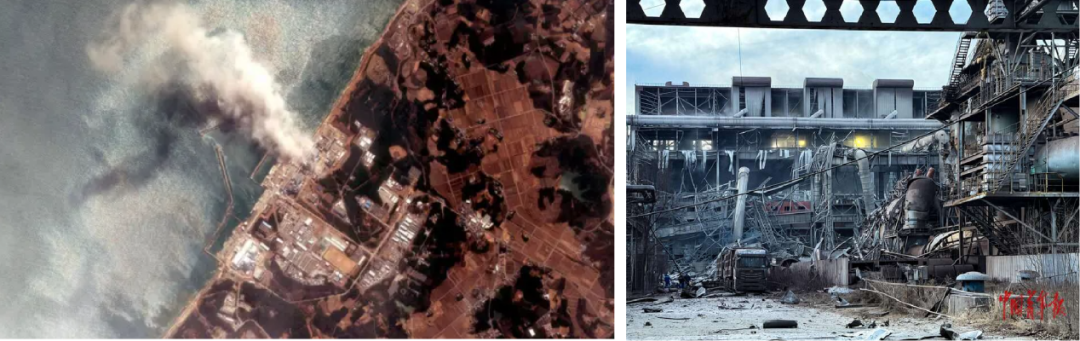

压力容器广泛应用于石油化工、能源装备、核电装置、食品医药、城市供气等领域，承担着储存和输送高压介质的重要任务，是工业系统中不可或缺的关键设备。然而，这类设备也常常长期服役于高温、高压、疲劳载荷和腐蚀介质等复杂工况中，一旦发生泄漏、破裂甚至爆炸事故，可能造成设备损毁、生产中断，甚至危及人员生命安全。
因此，在压力容器设计与校核过程中，工程师不能只关注结构“能不能承受载荷”，还需要进一步判断：有限元云图上的高应力区域，究竟是真正影响结构安全的危险应力，还是局部几何突变引起的应力集中？ 而应力线性化，正是帮助工程师从“看云图”走向“按规范评定”的关键方法。
1 什么是应力线性化？
在有限元分析中，压力容器的应力云图可以直观展示结构在载荷作用下的受力状态。但对于工程强度评定而言，仅仅看到“哪里应力最大”还远远不够。真正关键的是要判断：这个高应力究竟属于整体承载应力，还是局部应力集中？它应该用于静强度评定，还是用于疲劳分析？

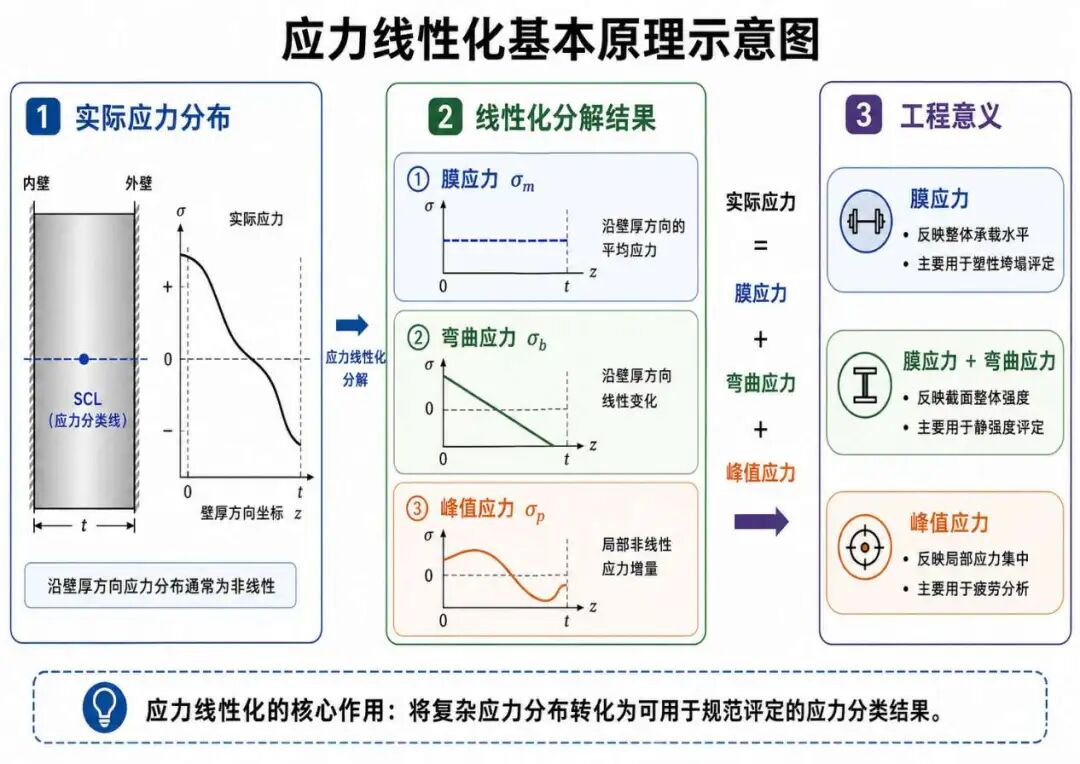

应力线性化正是为了解决这一问题而提出的后处理方法。它通常沿压力容器壁厚方向选取一条路径，也就是应力分类线，英文称为 Stress Classification Line，SCL。软件会沿这条路径提取应力分布，并将复杂的非线性应力结果分解为三类具有明确工程意义的应力：膜应力、弯曲应力和峰值应力。
简单来说，应力线性化并不是把高应力“削弱”或“忽略”，而是进一步回答一个更重要的问题：这个高应力应该按照哪一种失效模式进行评定。这也是为什么在压力容器分析中，不能简单地用云图中的最大 von-Mises 应力直接判断结构是否合格。某些开孔、接管、支座或几何突变位置可能出现很高的局部峰值应力，但这并不一定意味着结构已经发生整体强度失效。相反，如果膜应力或膜加弯应力过高，则可能代表截面整体承载能力不足，需要重点关注。
| 应力类型 | 物理意义 | 失效模式 | 准评定要求 |
|---|---|---|---|
其中，S 表示材料许用应力。
因此，应力线性化的核心价值在于：它将有限元云图中的复杂应力结果，转化为可以对应规范要求和失效模式的应力分类结果。对于工程师而言，这一步意味着分析工作不再停留在“看云图红不红”，而是进一步走向“看应力性质、看失效模式、看规范限值”。
在 OptFuture 中，应力线性化功能可以基于用户选取的 SCL 路径，自动完成壁厚方向应力提取、膜应力计算、弯曲应力计算以及峰值应力识别，为压力容器的规范化强度评定提供更加清晰、可靠的后处理依据。
2 实战案例：压力容器的von-Mises应力线性化
为了更直观地展示应力线性化的应用过程，下面以一个铜制简化压力容器模型为例，开展线性静力分析，并沿其壁厚方向进行应力线性化处理。
2.1 几何模型、边界条件与 SCL 选取

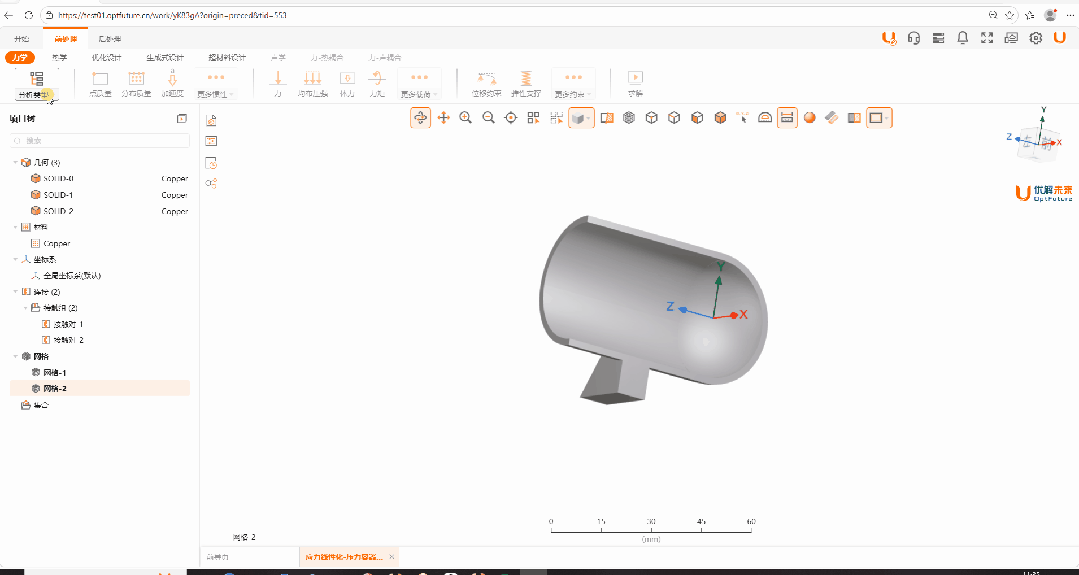

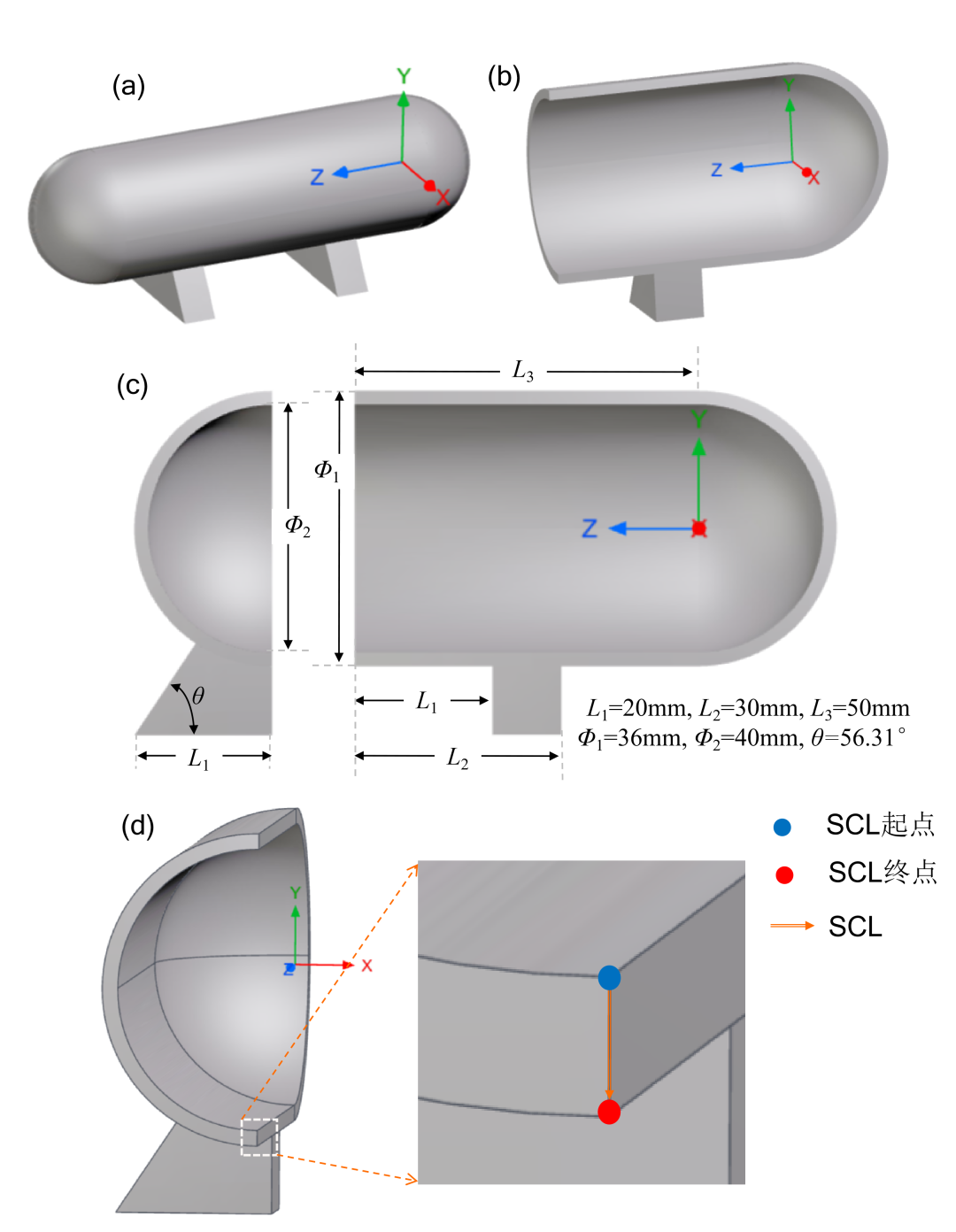

本案例以铜制简化压力容器为分析对象，基于结构对称性取四分之一模型开展线性静力分析。模型材料、载荷及边界条件设置如下表所示。
| 分析对象 | 铜制简化压力容器 |
|---|---|
2.2 结果对比与精度验证
为验证 OptFuture 应力线性化结果的准确性，本文选取相同几何模型、材料参数、边界条件和载荷设置，在 OptFuture 与某商用 CAE 软件(以下简称CCAE)中分别开展计算。对比内容包括合位移云图、von-Mises 应力云图以及应力线性化结果。

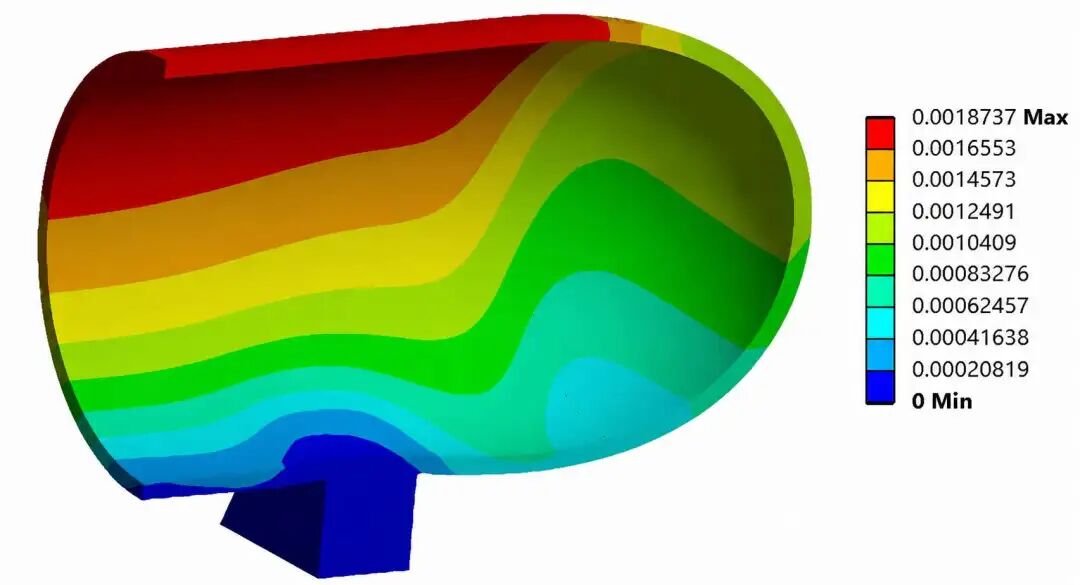

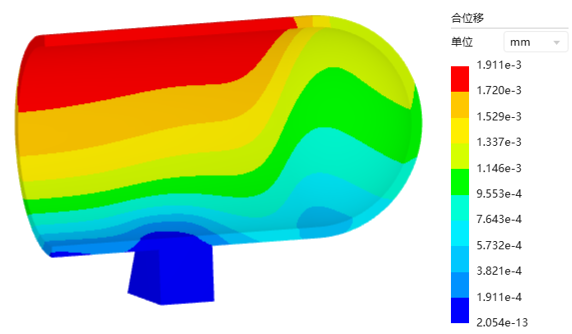

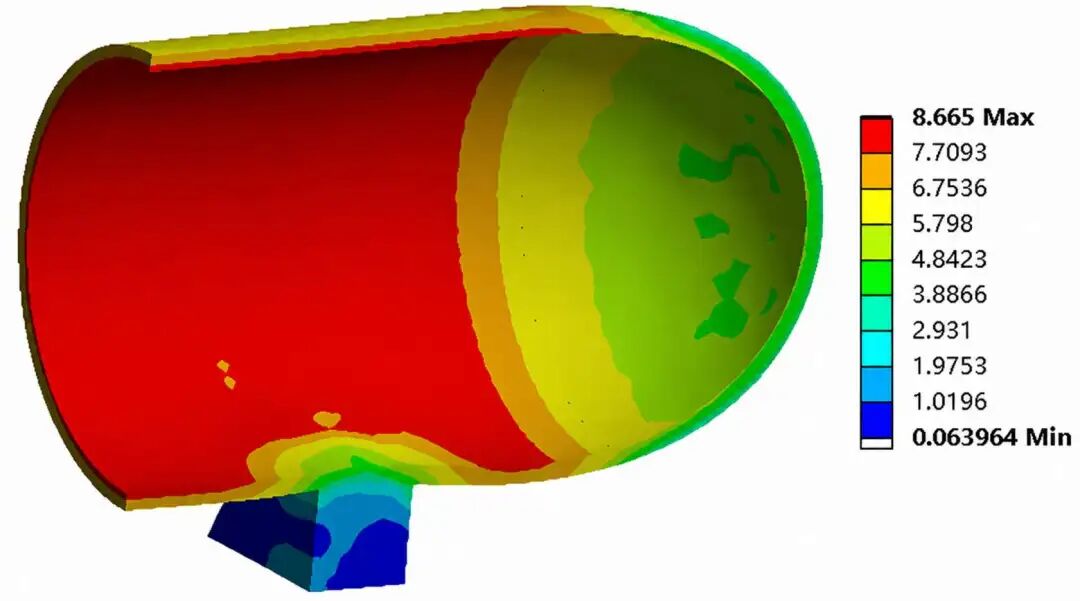

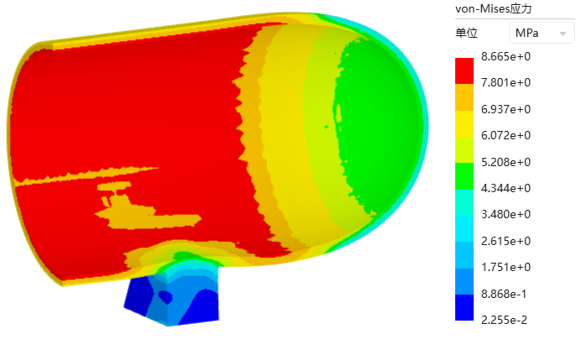

首先，对比两款软件得到的合位移与 von-Mises 应力分布。从结果可以看出，两者在整体变形趋势、应力集中位置和应力分布规律上保持一致。
| 软件名称 | CCAE | OptFuture |
|---|---|---|
 |  | |
 |  |
随后，在相同位置选取应力分类线 SCL，并对壁厚方向的 von-Mises 应力进行线性化处理。

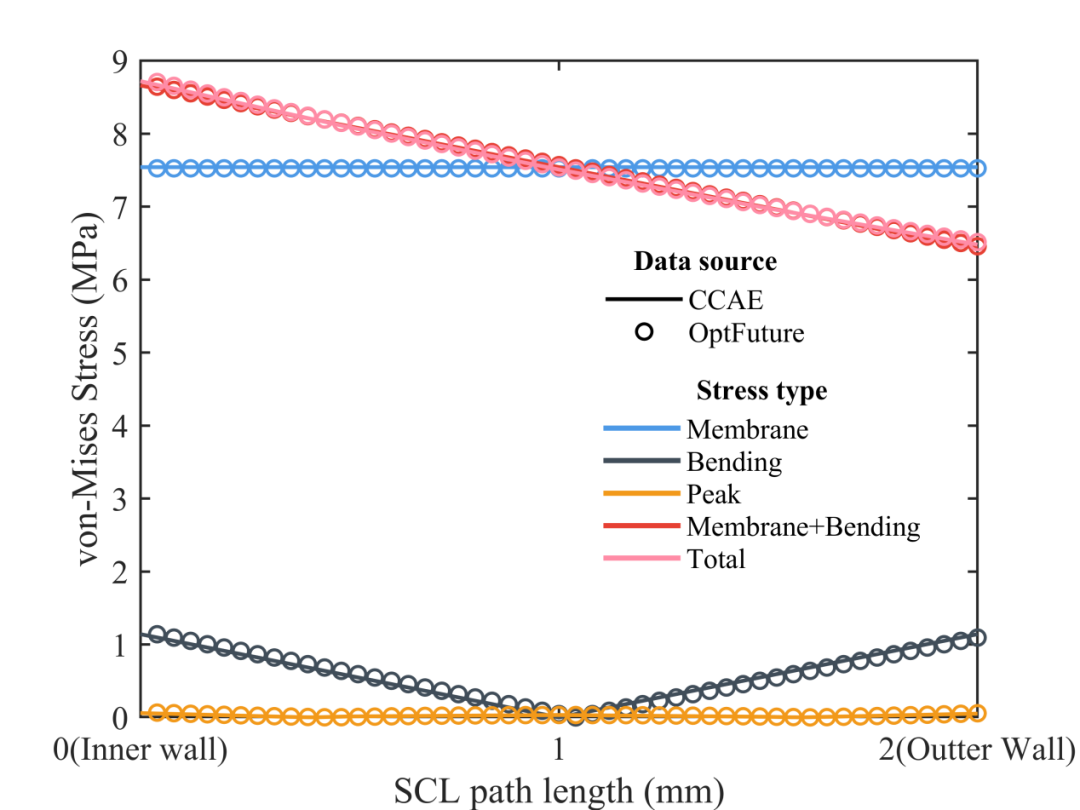

对比结果显示，OptFuture 与该商软的应力线性化结果高度一致，最大相对误差小于 1%。这表明，OptFuture 能够准确完成压力容器壁厚方向的应力提取、应力分解和线性化计算，可为压力容器强度评定提供可靠的计算依据。
2.3 结果分析与评定
根据 JB/T 4755-2006 《铜制压力容器》 的相关要求，本案例中材料许用应力取 S = 30 MPa。由图5的应力线性化结果可知，所选路径上的最大膜应力约为 7.5 MPa，明显低于 1 倍许用应力；膜应力与弯曲应力组合后的最大值约为 8.7 MPa，也低于 1.5 倍许用应力，即 45 MPa。因此，在当前载荷和边界条件下，该压力容器模型满足静强度设计要求。
3 手把手教程：在OptFuture中进行压力容器的应力线性化
3.1 前处理

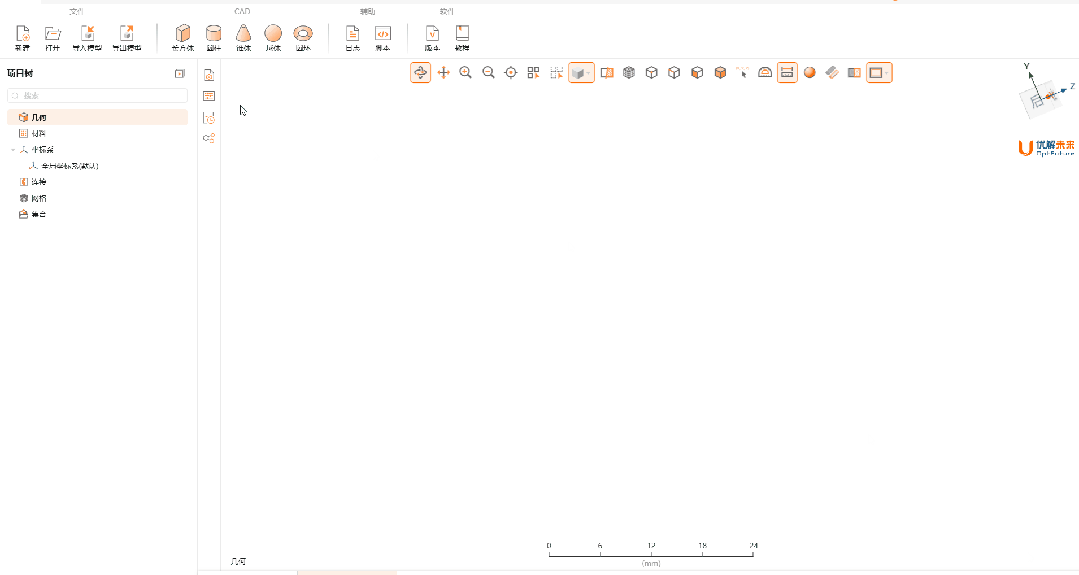

导入几何模型 → 赋予材料属性 → 网格划分
3.2 分析设置
在线性静力分析中添加载荷与约束（固定支座、重力以及压强等）。
3.3 求解与后处理

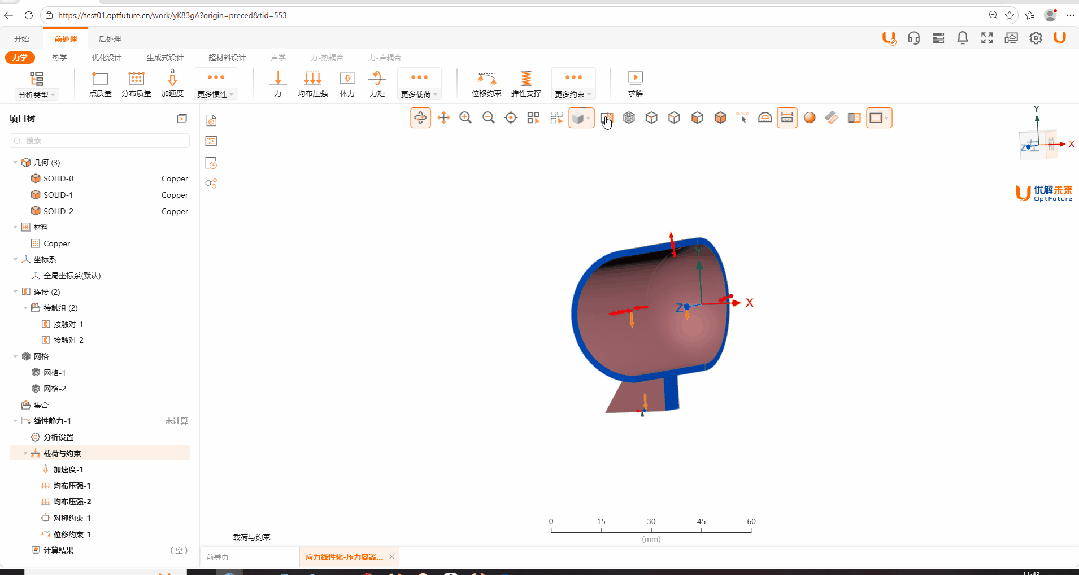

求解完成后，进入结果数据库，选择“应力线性化”工具，沿壁厚绘制路径即可查看结果。
4 结语
从应力云图到规范评定，应力线性化是压力容器强度校核中的关键一步。本文结合典型压力容器案例，介绍了膜应力、弯曲应力和峰值应力的工程意义，并展示了 OptFuture 在应力线性化分析中的计算精度与后处理能力。面向承压设备安全设计，OptFuture 可为工程师提供更加清晰、高效、可靠的分析评定工具。
5 技术补充：应力线性化的计算表达式
对于希望进一步了解计算细节的读者，下面给出应力线性化的基本表达式。
设应力分类线 SCL 沿壁厚方向布置，路径长度为 ，局部坐标沿壁厚方向定义为 。沿该路径提取的实际应力张量分量可分解为：
具体地：
膜应力取作SCL上各局部应力分量的平均值：
弯曲应力假定沿SCL呈线性分布，且在中点处为零：
其中，最大弯曲应力：
膜应力与弯曲应力之和：
峰值应力（实际应力与线性化应力之间的残差）：
在 处求得各种应力的全部分量后，便可计算所需的各种导出应力，例如 von-Mises 应力为：
主应力为：
其中，上标 可取m或者b。
