收敛是计算流体动力学（CFD）仿真的核心要素，确保数值解的准确性与可靠性。在 ANSYS Fluent 中，实现收敛对于验证仿真结果及优化设计至关重要。然而，深入理解收敛标准、精准识别问题并有效改善收敛性，对众多工程师及 CFD 从业者而言仍具挑战性。本文系统探讨 ANSYS Fluent 中的收敛概念，涵盖广泛搜索的主题，包括收敛标准、网格收敛、瞬态仿真、残差分析及迭代策略。此外，针对“ANSYS Fluent不收敛”等常见问题提供实用解决方案，并指导用户如何高效设置与检查收敛标准。无论初学者还是资深 CFD 用户，本综合指南均旨在深化对 ANSYS Fluent 收敛机制的理解，助力简化仿真工作流程。

1 什么是收敛?

计算流体动力学（CFD）问题通常具有非线性特征，其求解过程涉及迭代机制，通过逐步细化解直至达到“收敛”状态。然而，收敛的概念因解释视角的不同而存在差异。从数学角度而言，收敛指序列或级数的极限行为，特别是其趋近特定极限的趋势。声明收敛意味着该极限的存在性，即便其确切数值尚不明确。无论设定何种精度要求，只需在序列中推进至足够远的步数，即可确保结果无限接近该极限。收敛的一个简单示例如下：

序列中的每一项均为前一项的一半。随着项数的增加，各项数值逐渐减小并趋近于零。尽管序列中不存在恰好为零的项，但由于对于任意给定的精度要求，序列中总存在某一项，使得其后的所有项均落在该精度范围内，因此该序列收敛于零。

2 一致性、稳定性和收敛

一致性、稳定性和收敛性构成了数值方法的基本属性。它们通过连接数值方程与分析方程、抑制误差增长以及在仿真中维持稳定性，从而确保获得准确且可靠的解。

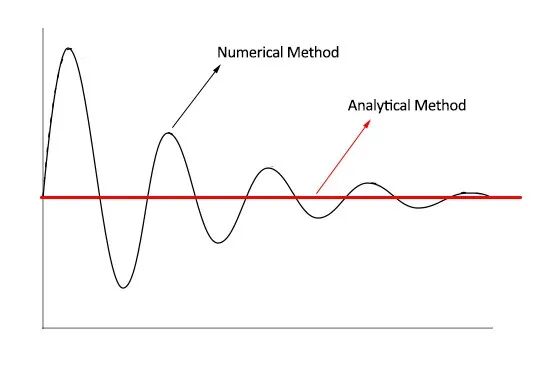

• 一致性 ：确保当时间和空间步长趋于零时，数值方法能够正确近似控制方程（图1）。

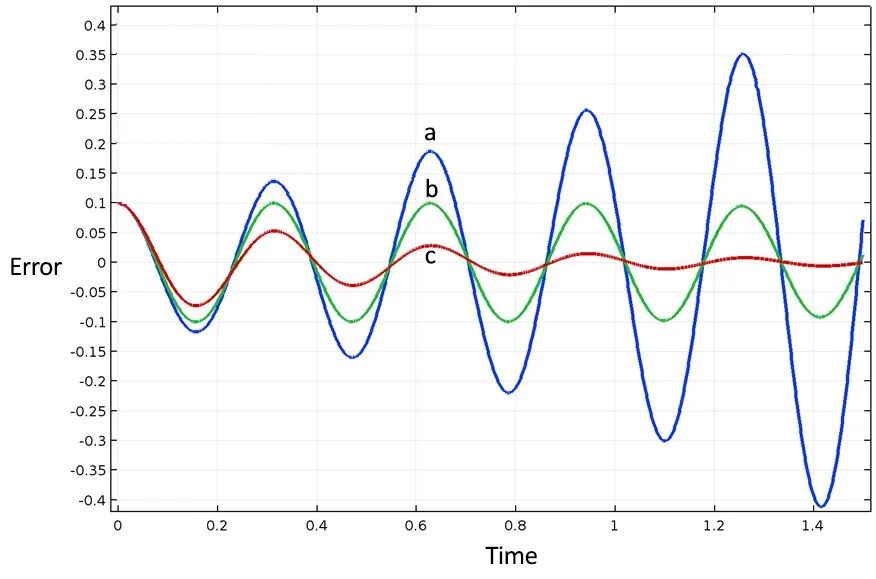

• 稳定性 ：确保计算过程中的舍入误差等不会无限制地增长，或在迭代推进过程中保持有界（图2）。

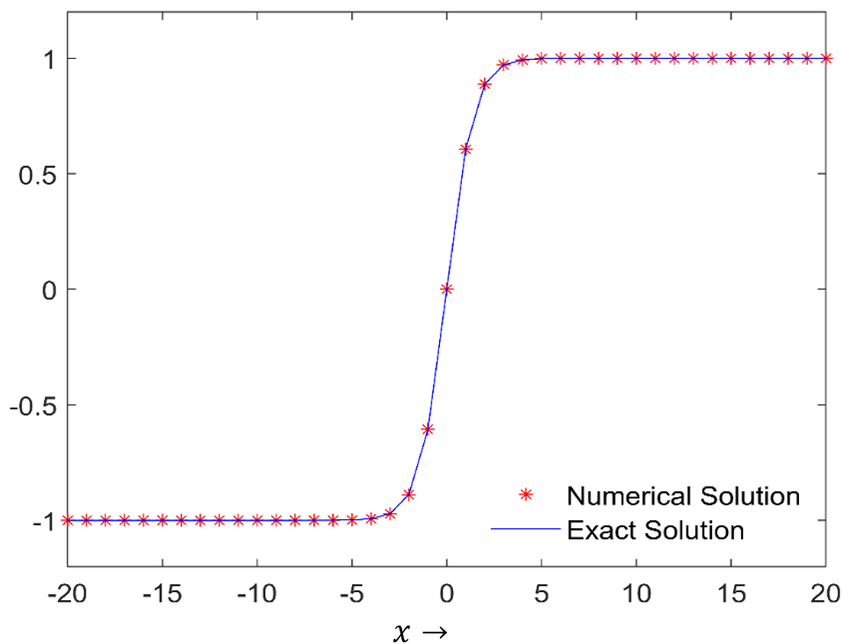

• 收敛性 ：确保随着网格和时间步长的细化，或时空步长趋于零，数值解逐渐逼近精确解（图3）。

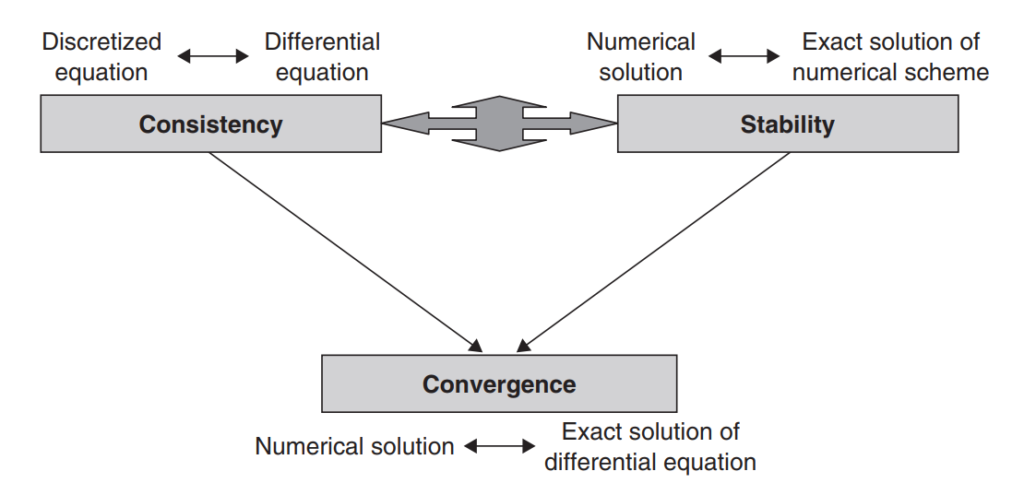

依据Lax等价定理， 一致性 + 稳定性 = 收敛 。因此，一致性与稳定性是数值仿真实现收敛的必要前提。图4简要展示了ANSYS Fluent的收敛条件。



3 ANSYS Fluent中的残差

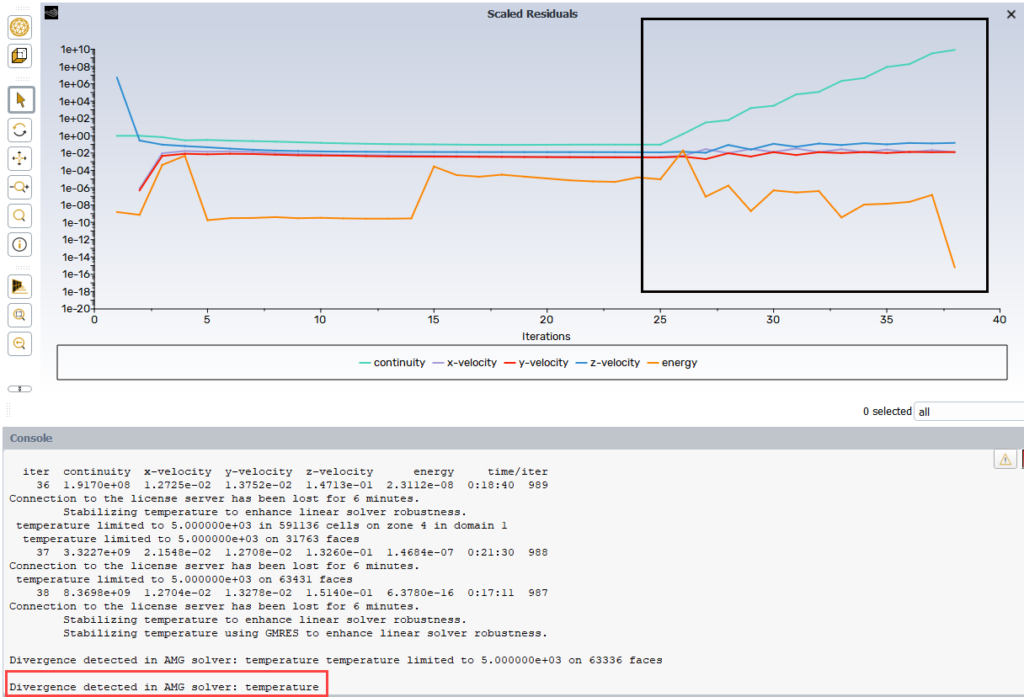

ANSYS Fluent 中的残差反映了迭代过程中解的变化幅度，可作为误差指示器，用以评估当前解与完全收敛状态之间的差距。ANSYS Fluent 中的残差受到多种数值误差的影响，包括舍入误差、离散误差、截断误差和迭代误差（图5）。



尽管残差受数值误差影响，但低残差并不必然意味着低数值误差。为确保求解准确，需仔细检查网格质量、数值格式及物理结果。实际上，残差反映的是模型中所有控制体积的平均误差，而其他参数和局部量则有助于更精准地关注模型中的关键区域。

4 ANSYS Fluent收敛标准

在 ANSYS Fluent 中，收敛标准对于确保 CFD 解的稳定性和可靠性至关重要。收敛状态反映了数值解是否已趋于稳定，或是否仍需进一步迭代。总体而言，ANSYS Fluent 中的关键收敛标准包括：

4.1 ANSYS Fluent残差收敛

在 ANSYS Fluent 中，控制方程残差的降低是判断收敛的主要指标之一。通常情况下：

• 对于稳态仿真，残差应至少降至        或        ；针对传热等特定问题，则需降至        。
• 对于瞬态（非稳态）仿真，残差可能出现波动，因此监控关键物理变量比单纯依赖残差更为可靠。

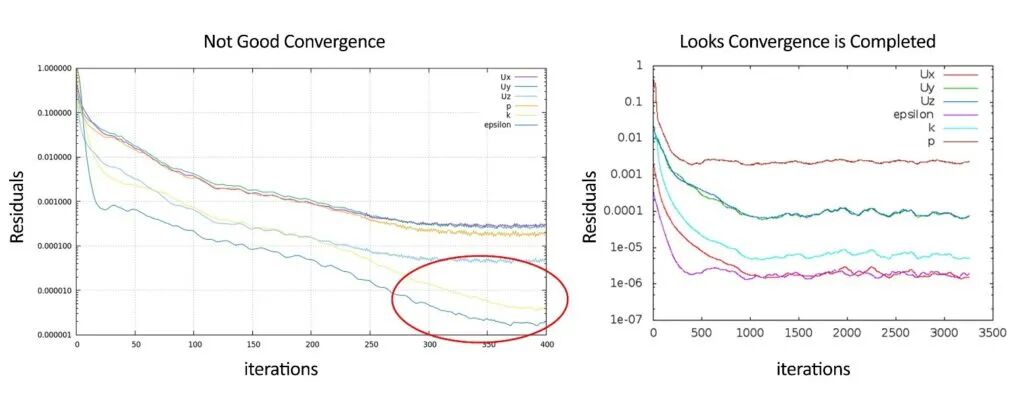

如图6所示，左侧标记为"Not Good Convergence"的图表显示，Ux、Uy、Uz、k 和      的残差在初始阶段下降，但在约300次迭代后出现停滞或振荡（如红色圆圈所示），表明尚未实现 ANSYS Fluent 收敛。此时需要增加迭代次数，并可能需调整求解器设置、网格质量或松弛因子，以进一步降低残差。相比之下，右侧图表中的残差持续稳定地降至      以下，呈现出良好的收敛状态。



4.2 关键监控变量的稳定性

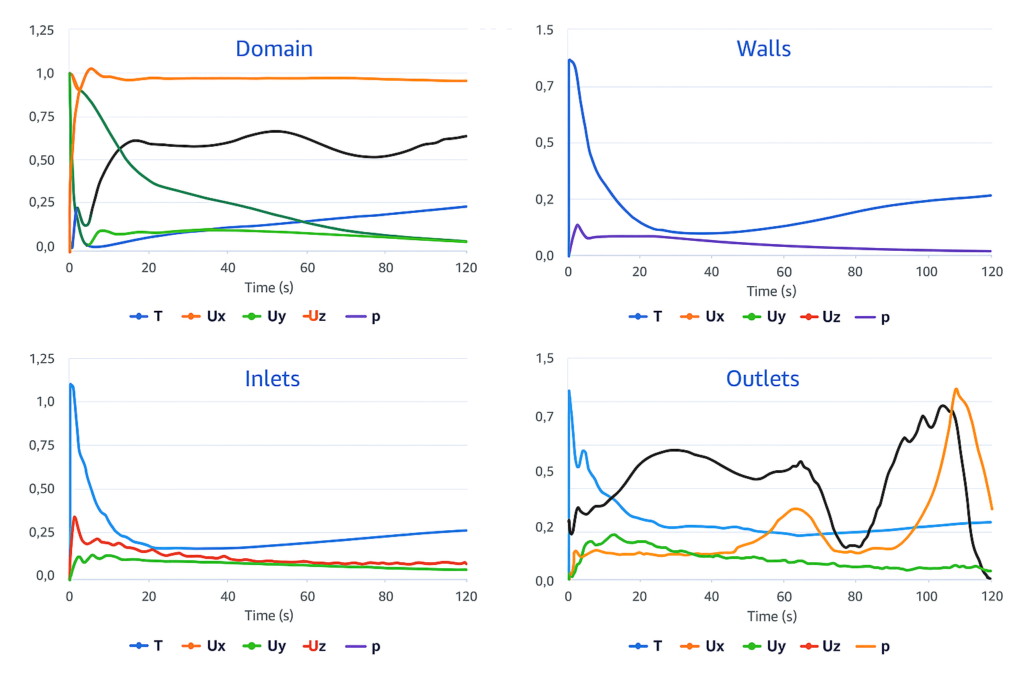

除残差外，监控关键物理参数（如所需点、表面等的出口速度、压力、质量流量和温度）同样至关重要（图7）。若这些数值出现大幅波动，则表明解尚未收敛。



4.3 质量平衡

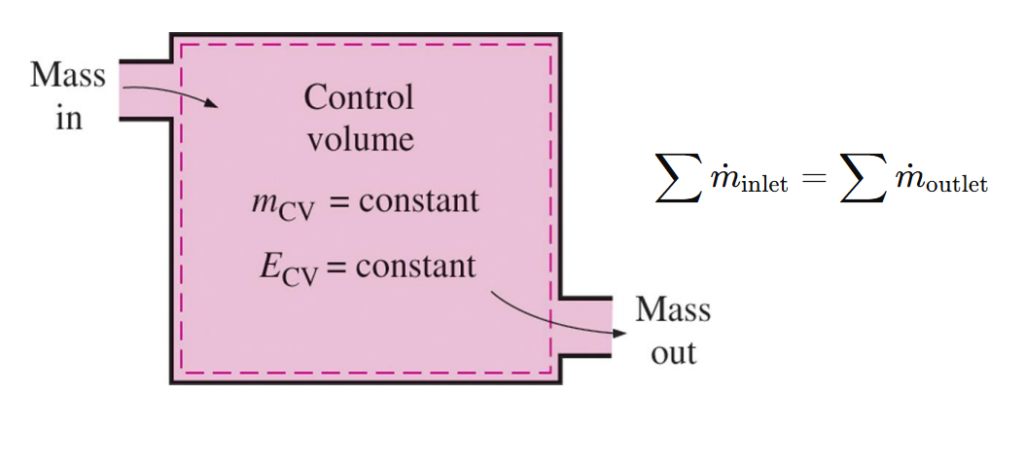

在诸多工程问题中，质量、动量及能量的平衡检查是评估收敛性的良好指标。对于稳态流动，入口与出口的总质量流量应基本相等（图8）；而在传热问题中，则需确保能量平衡得以维持。



4.4 力监控器(阻力和升力稳定性)

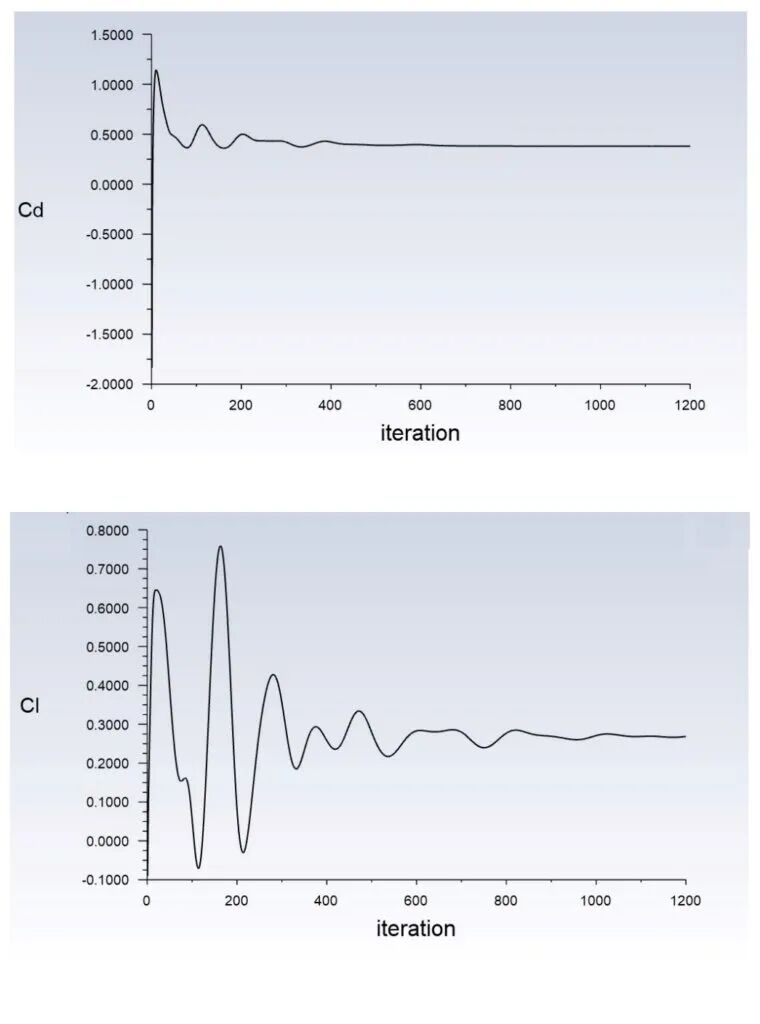

在空气动力学仿真中，监控阻力与升力是评估 Fluent 收敛性的关键指标（图9）。若上述数值出现显著波动，则需增加迭代次数。



5 在Fluent中设置收敛标准

设定合理的收敛标准是确保结果准确可靠的关键。遵循以下步骤（见下图），可在 ANSYS Fluent 中为特定问题配置合适的收敛准则，从而保障计算结果的精确性。



1. 访问残差监控器

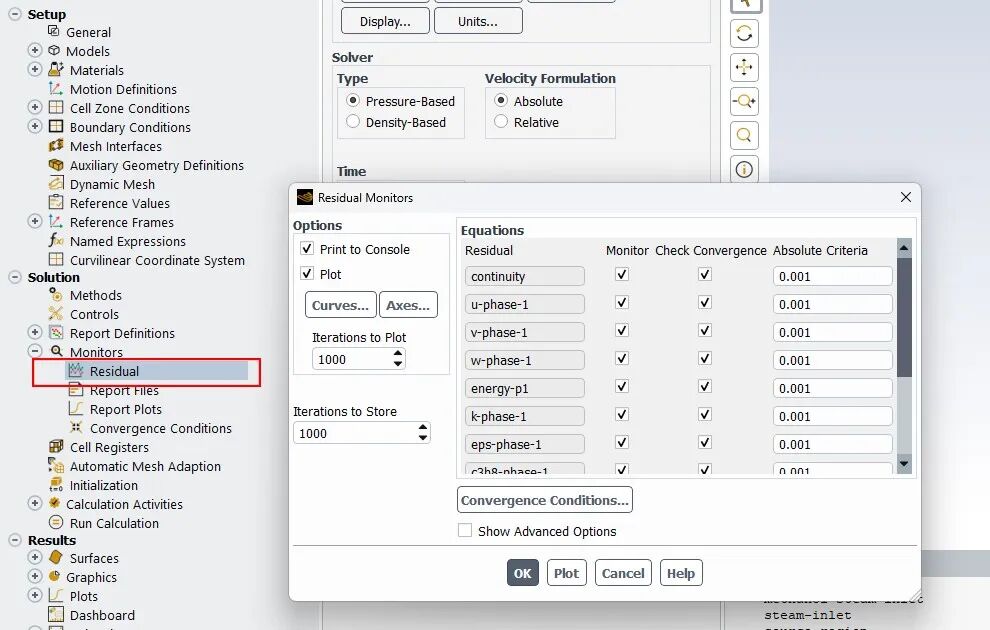

   导航到Fluent界面左侧面板中的 Solution → Monitors → Residual → Edit 。这将打开残差监控器窗口,如图所示。

2. 启用收敛监控

   在Monitor列下勾选要追踪的方程的框(如连续性、速度分量Ux、Uy、Uz、能量、湍流参数如k和ϵ)。确保为每个方程选择Check Convergence框。

3. 设置绝对收敛标准

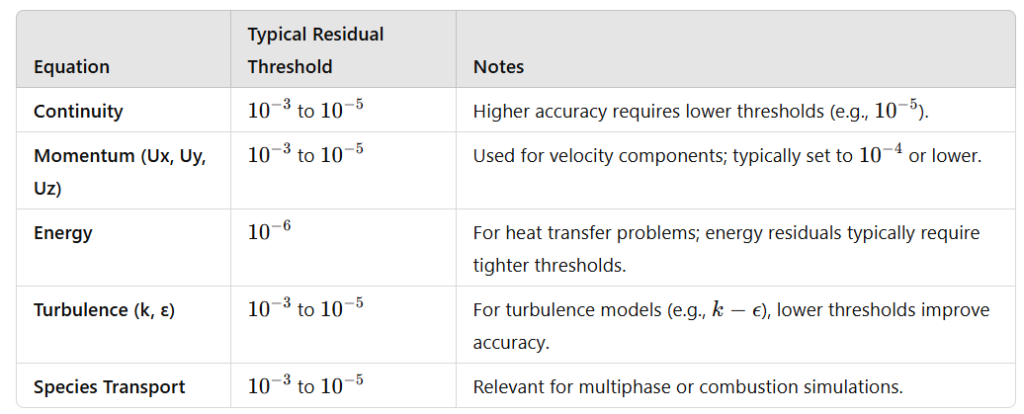

   在Absolute Criteria列中,为每个方程指定阈值残差值(图12)。较低的值(如超过10⁻⁶)表示更高的准确性,但可能需要更多迭代。



4. 绘制残差

   启用 Plot 选项，以便在迭代过程中可视化残差趋势，从而有效监控残差是否呈稳定下降态势。

5. 设置绘制和存储的迭代次数

   Fluent中的迭代是指求解器为获取计算流体动力学(CFD)仿真解而执行的重复计算循环。在每次迭代中，速度、压力、温度及其他场变量等数值均得到更新，从而推动计算向稳定收敛的方向发展。

   随着迭代推进，残差通常逐渐降低，促使解向收敛状态逼近。若残差下降不足、物理参数持续波动或解尚未稳定，则需增加迭代次数；反之，针对较简单的问题或出现过早收敛的情况，减少迭代次数即可满足需求。具体调整策略应基于对残差及物理结果的实时监控。

6. 收敛条件

   可点击 Convergence Conditions 基于物理参数定义额外标准(如监控出口压力或质量流量的稳定性)。

7. 步骤7:高级选项

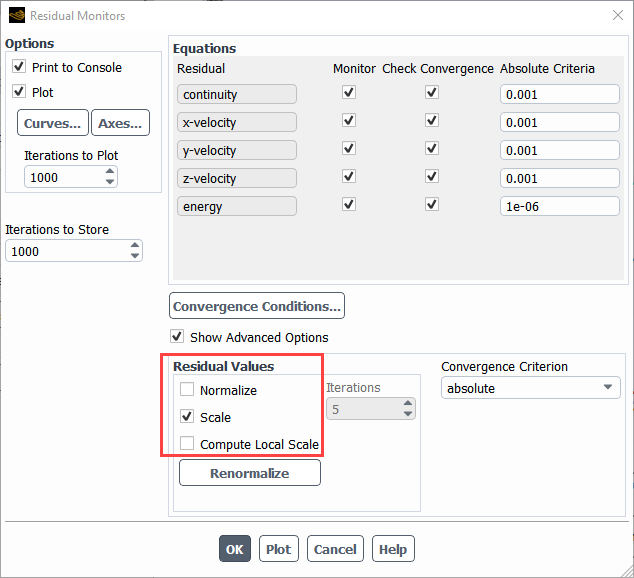

   在残差监控面板中启用 Show Advanced Options 复选框(图13)时,会出现处理残差值的额外设置,包括: Normalize 、 Scale 、 Compute Local Scale 和 Renormalize 。这些高级选项提供对残差计算和解释的更大控制,帮助细化复杂仿真的收敛行为。



• Normalize :该选项标准化残差,可帮助比较不同方程或尺度的残差。
• Scale :基于初始值的大小缩放残差,确保残差与问题的物理参数成比例。
• Compute Local Scale :该选项计算残差的局部缩放因子,适用于具有高度可变流场或局部现象的情况。
• Renormalize :允许在指定迭代次数后手动重新标准化残差,这在长迭代过程中重置缩放很有用。

8. 应用并启动

   点击 OK 保存设置,并运行仿真。在求解过程中监控残差,确保它们下降到指定阈值以下。

关键说明:

• 残差低于指定阈值即表示收敛，但仍需持续监测速度、温度及压力分布等物理参数，确保其稳定且合理。
• 针对瞬态仿真，由于解随时间演变，其收敛标准可能有所差异。

6 ANSYS Fluent网格收敛

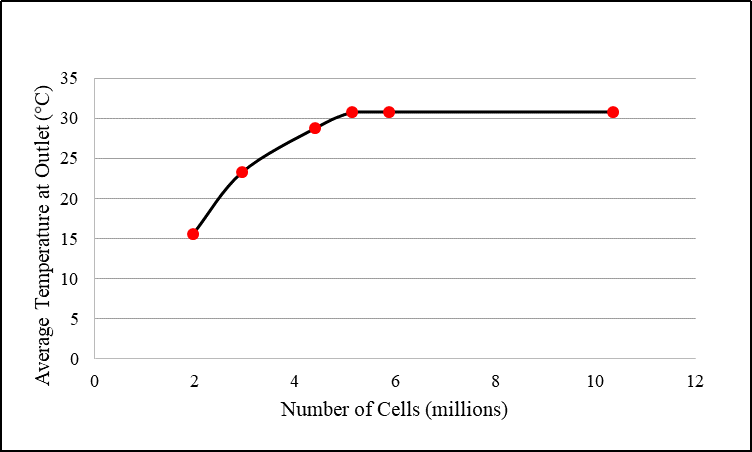

在ANSYS Fluent中，网格收敛是指确保计算流体动力学(CFD)仿真的数值解独立于网格尺寸或分辨率的过程（图14）。在CFD模拟中，物理域被划分为更小的单元（即网格），其求解精度往往显著受网格疏密程度的影响。



网格收敛的实现步骤如下：

1. 初始网格生成：从粗网格开始进行仿真，获取初步结果。
2. 网格细化：通过减小单元尺寸或增加关键区域（如边界层）的单元数量来优化网格质量。同时，降低偏斜度并确保单元间平滑过渡，有助于提升收敛效果。
3. 运行仿真：对每个细化后的网格执行仿真，并监控压力、速度、温度等关键输出参数。
4. 收敛评估：对比不同网格尺寸下的仿真结果，重点考察以下指标：
• 稳定性：随着网格细化，结果应趋于稳定。
• 一致性：随着网格尺寸减小，关键输出参数的变化幅度应逐渐降低。
• 误差估计：采用网格收敛指数（GCI）等方法，量化与网格细化相关的误差。

7 在Fluent中实现收敛的提示

为提升 ANSYS Fluent 的收敛性，可参考以下建议：

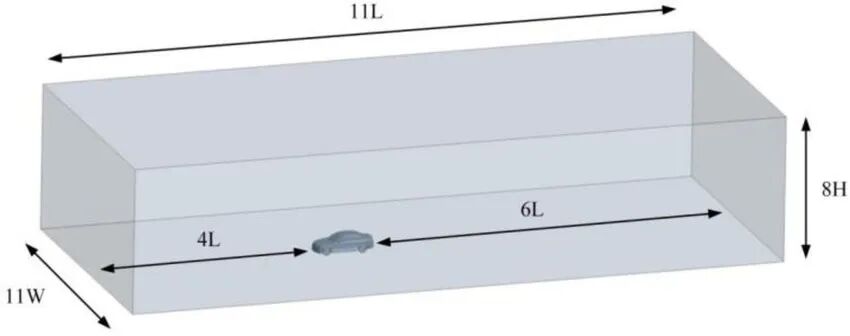

1. 计算域尺寸:对于外部流动,将出口边界设置为距离特征长度10×远(图16)。特征长度示例:



1. 汽车仿真 → 车辆长度
2. 翼型仿真 → 弦长
3. 圆柱仿真 → 圆柱直径
4. 矩形(a × b)仿真 → 尺寸b

2. 网格质量：采用细化的边界层，确保网格独立性，维持适宜的y+值并降低偏斜度，保证单元间平滑过渡。

3. 边界条件：参考ISI论文选取合适的条件，以提升计算精度。

4. 求解器与材料属性：针对自然对流场景，采用瞬态仿真及温度相关密度模型，以防止发散。

5. 方程离散：在自然对流模拟中，压力项推荐使用Body Force Weighted或PRESTO!格式，而非Standard格式。

6. 逐步求解策略：面对沸腾等复杂工况，先求解流场，随后在不重新初始化的前提下启用相变模型。

7. 合理初始化：利用接近最终解的初始猜测加速收敛；涡轮机械仿真推荐采用Hybrid Initialization方法。

8 解释ANSYS Fluent中的收敛消息

在ANSYS Fluent仿真过程中，用户可能遇到三条关键提示信息：

1. Calculation is converged：表明仿真已成功收敛，即残差已降至用户定义的阈值以下，Fluent自动停止求解。
2. Calculation is completed：表示已达到预设的迭代次数，但并未确认收敛。仿真可能仅因触及迭代上限而终止。
3. Calculation is diverged：明确指示计算发散。若出现此提示，需检查边界条件、求解器设置、网格质量及其他相关因素，以排查并解决问题。

有时，残差监控曲线可能无法达到预期值（如低于10⁻³），而是趋于平稳。然而，残差曲线平坦并不等同于未收敛。为确保准确评估，建议在计算前于关键位置设置压力、速度等参数的监控点。若这些监控点在迭代过程中保持稳定或呈现规律性振荡，则可判定仿真已收敛。

9 常见问题解答

1. ANSYS Fluent中的收敛是什么? 当残差趋于稳定，且关键仿真参数不再发生显著变化时。

2. 如何检查仿真是否已收敛? 通过监控残差、关键流动参数以及质量、动量和能量的平衡情况来判定。

3. 为什么我的仿真不收敛? 通常由网格质量不佳、边界条件设置错误、求解器参数配置不当或迭代次数不足引起。

4. 如果残差振荡怎么办? 建议细化网格、调整亚松弛因子，并仔细核查边界条件。

5. 如何加速收敛? 采用更高质量的网格，优化求解器设置，并增加每个时间步内的迭代次数。

6. 一致性、稳定性和收敛之间的区别是什么? 一致性确保数值方法能够近似控制方程；稳定性防止误差无限制增长；收敛则保证随着网格和时间步的细化，解逐渐逼近精确结果。

7. 收敛是否保证仿真结果的准确性? 并非如此。收敛仅是仿真过程完成的标志，“Calculation is converged”提示并不等同于结果正确。需结合物理参数校验与网格独立性分析来验证结果的准确性。
