Altair FEKO求解器设置

3月前浏览1003


FEĸO软件主要求解器

•  全波求解器:

        •  矩量法(MOM)

        •  有限元(FEM)

        •   自适应交叉近似(ACA)

        •   多层快速多极子方法(MLFMM)

        •   时域有限差分方法(FDTD)

•  高频方法:

        •  物理光学(PO)

        •  大面元物理光学(LEPO)

        •  射线追踪的几何光学(RL-GO)

        •  一致性绕射方法(UTD)


矩量法特点与适合求解问题

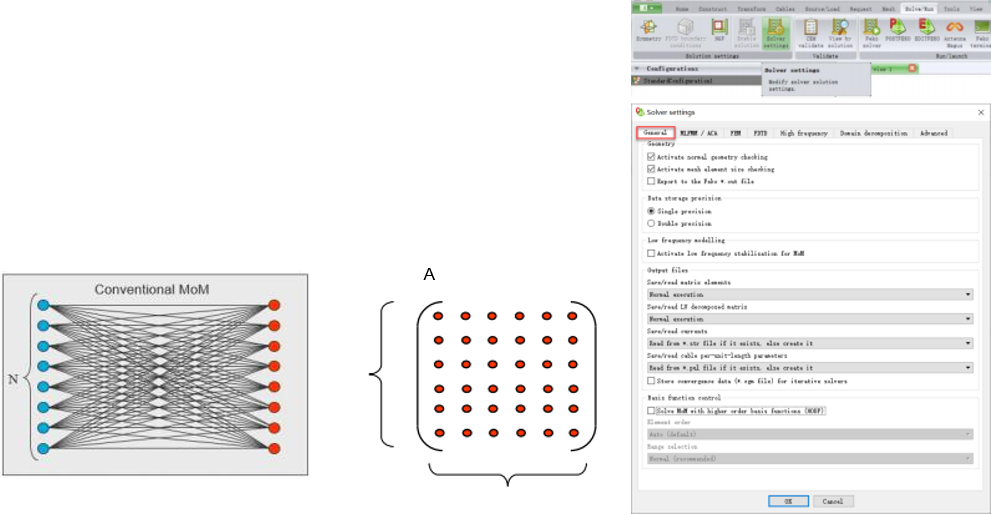

•  FEKO默认设置为矩量法求解器。

•  矩量法计算精度好,采用直接求解方法,没存在收敛问题。

•  内存需求: N^2,计算时间:N^3。

•  矩量法设置包含三种: 单精度、双精度,低频稳定求解器。


•  适合计算问题: 天线单元、小规模阵列天线,电小尺寸模型天线布局/RCS 、电磁兼容等。

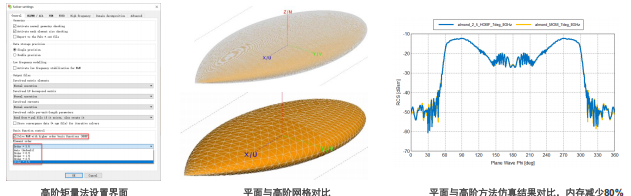

•  高阶矩量法:允许更大的三角单元划分网格、支持曲面三角网格离散模型;

•  Solver settings>勾选 Solve MoM with higher order basis function (HOBF),选择不同阶,阶数越高, 网格越大。


•  高阶矩量法适合光滑模型的单站RCS仿真,在内存资源充足时,可以采用高阶方法计算单站RCS。

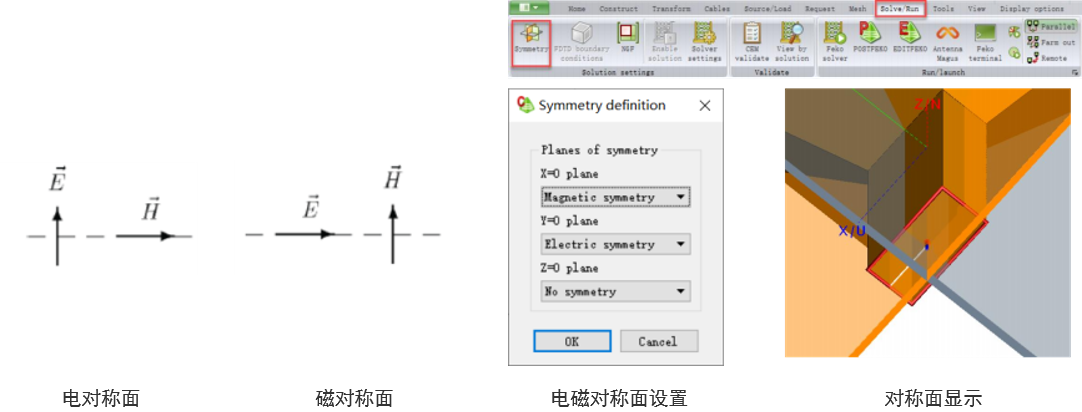

电磁对称设置

•  电磁对称设置, Solve/Run,选择Symmetry,弹出Symmetry definition定义电磁对称界面 ,可以降低内存需求和缩短计算时间。

•  橘色面: 电对称面,电场与该面垂直;

•  灰色面:磁对称面;磁场与该面垂直。


多层快速多极子方法特点与适合求解问题

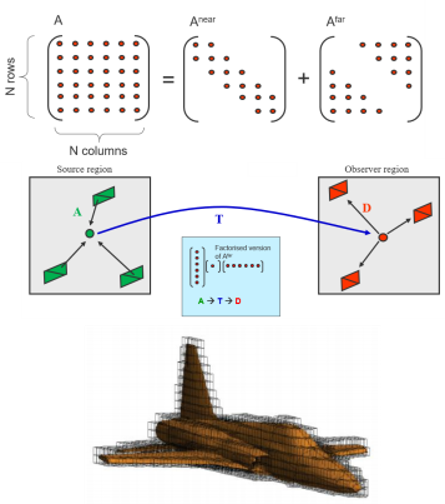

•  多层快速多极子是矩量法加速方法:

            •  精确求解方法

            •   内存需求N*log(N)

            •  迭代求解方法,收敛残差默认设置0.003

            •   最细层分组:0.23*波长

•  收敛改善方法:

        •  如果存在实体金属结构,可以修改为混合积分方程

        •  设置为稳定收敛的多层快速多极子方法

        •  细化网格:例如1/5波长网格,修改为1/6波长

•  该方法适合求解电大尺寸问题,通常大于5倍波长模型:

        •   电大尺寸天线:反射面天线、天线阵列

        •  天线布局:载体天线布局、天线之间隔离度

        •   电大尺寸目标电磁散射

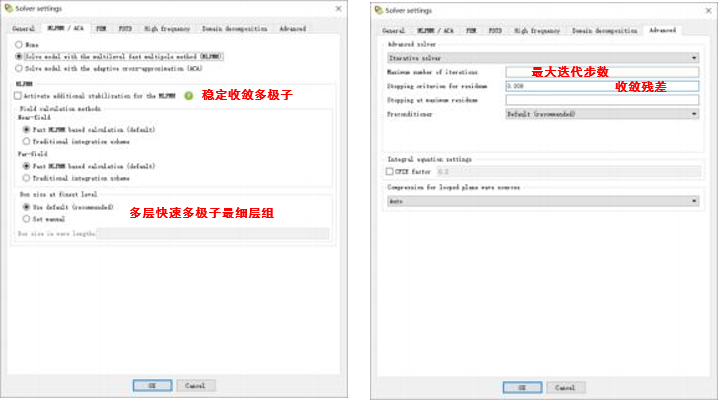

•  多层快速多极子收敛设置:勾选Activate additional stabilization for the MLFMM,该方法收敛性显著改善,迭代步数会增加。

•  迭代残差可以修改为: 0.009

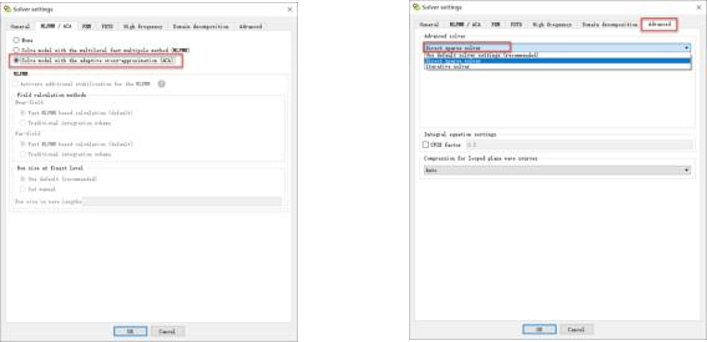

自适应交叉近似(ACA) 特点与适合求解问题

•  ACA适合计算电小电中尺寸/网格数量多的模型,ACA采用支持求解, 无收敛问题;

•  Solver settings选择: Solve mode with the adaptive cross-approximation(ACA)求解器;

•  Advanced> Advanced solver 下拉菜单选择 Direct sparse solver,采用直接求解器;

•  ACA相比MOM内存需求和计算时间都显著降低, 非常适合单站RCS仿真。


周期边界条件设置

•  周期边界条件(PBC):矩量法与有限元求解器支持。

•  该求解器适合计算:阵列天线、天线罩透波、频选材料的透波、电磁散射等。

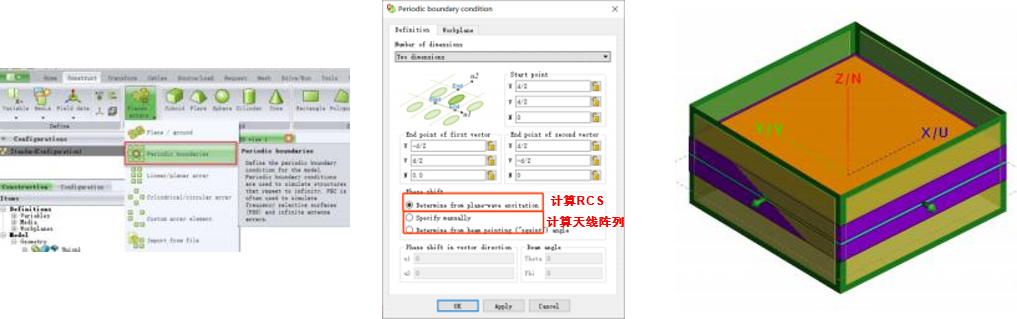

•  Construct>Periodic boundaries,弹出Periodic boundary condition对话框,通过定义两个向量定义周期边界边界的范围。计算模型可以边界接触,但是不能出边界。

•  模型四周的绿色面为周期边界。


有限元求解器(FEM)

•  有限元求解器: 采用体网格划分,稀疏矩阵,非常适合复杂模型、非均匀材料的电小尺寸模型求解。

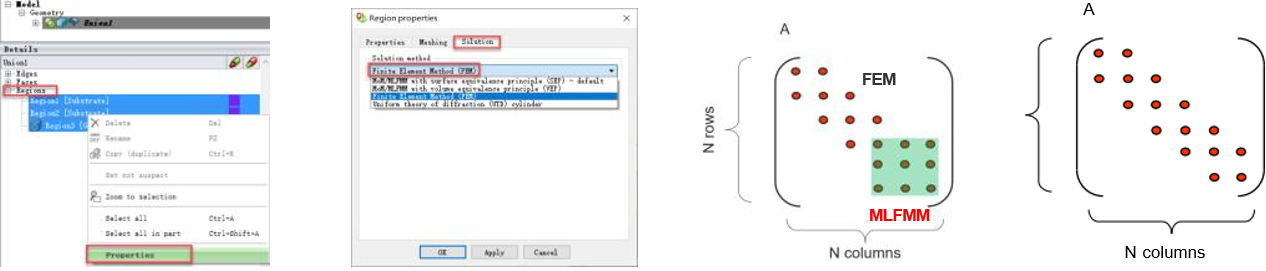

•  选中介质Region点击右键>Properties,弹出Region properties对话框,  Solution method下拉菜单选择 Finite Element Method(FEM)。

•  混合求解:矩量法网格作为边界,默认采用矩量法和有限元混合求解,同时支持与多层快速多极子混合求解。

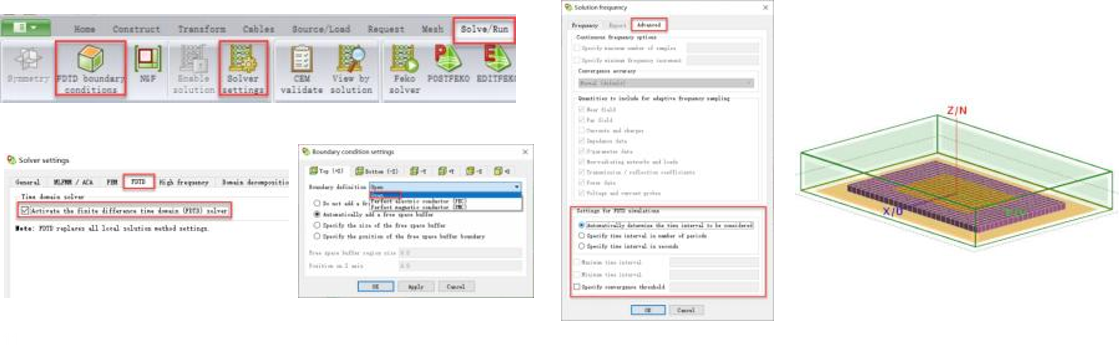

时域有限差分(FDTD)

•  时域有限差分:采用6面体网格划分模型, 适合宽带问题仿真, 例如宽带天线、电磁兼容等。

•  求解设置: Solve/Run>Solver settings,选择 FDTD,勾选Activate the finite difference domain(FDTD)      solver,点击OK。

•  Solve/Run>Solver settings,点击FDTD boundary conditions ,弹出boundary conditions settings,选择边界,支持开放边界、 PEC边界、 PMC边界。

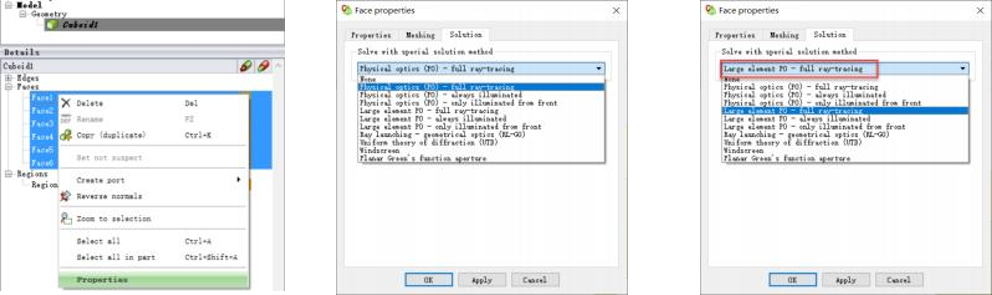

物理光学方法设置

•  PO设置方法:选中模型面,点击右键选择 Properties,弹出Face properties对话框, Solve with special solution method选择: Physical optics(PO) - full ray – tracing;

•  物理光学的网格规则与矩量法网格规则一致;

•  大面元物理光学设置方法:  Face properties对话框, Solve with special solution method选择: Large   element  PO  - full ray – tracing;

•  大面元物理光学可以采用2倍波长甚至更大的尺寸划分网格。

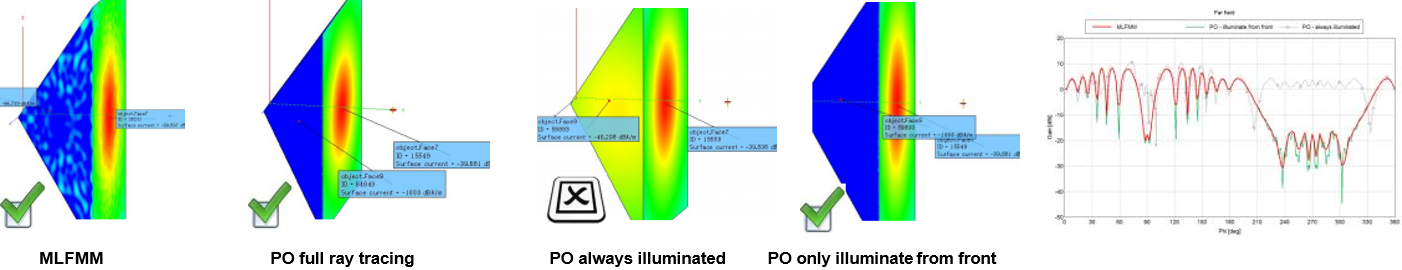

 物理光学与大面元物理光学射线判断方法:

•   PO full ray tracing:全射线追踪

•   PO always illuminated:模型全照亮

•   PO only illuminate from front:只在前方照亮

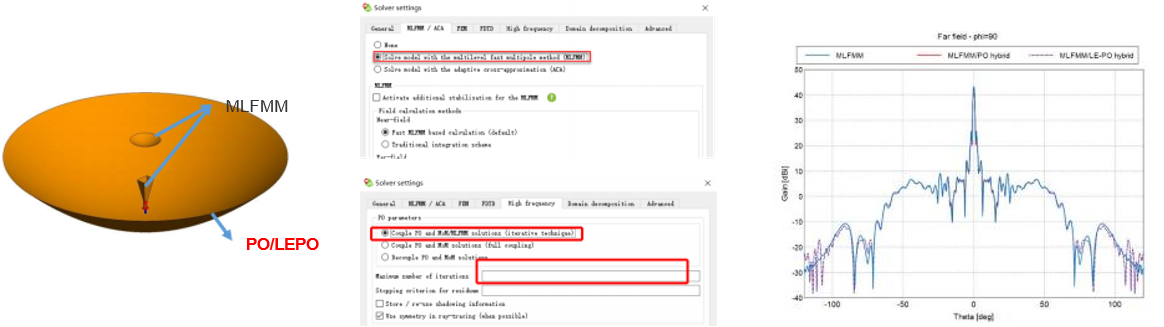

物理光学与多层快速多极子方法设置

•  MLFMM与PO使用的基本原则: 感应电流比较弱的模型设置为物理光学或大面元物理光学。

•  以卡塞格伦反射天线为例:

       •  选中主反射面,点击右键设置为PO ;Solver settings选择MLFMM求解器;High frequency菜单下可以设置PO 与MLFMM的耦合迭代次数,缩短仿真时间。


射线追踪的几何光学(RL-GO)特点与适合求解问题

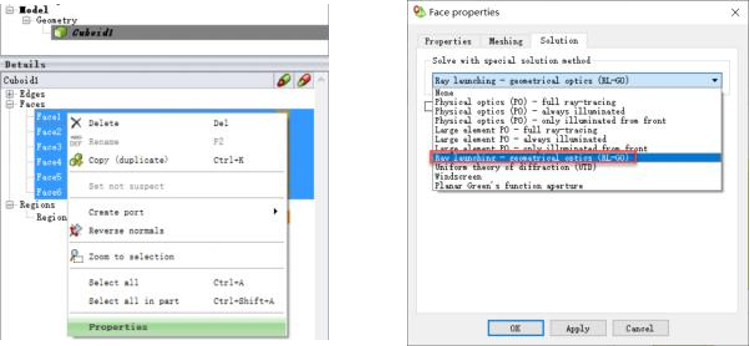

•  选择模型中的面,点击右键>Properties,弹出Face properties对话框, Solve with special solution method选择Ray launching- Geometrical optics(RL-GO),选择几何光学求解器。

•  几何光学网格划分规则:模型拟合几何外形即可,无需基于波长划分。

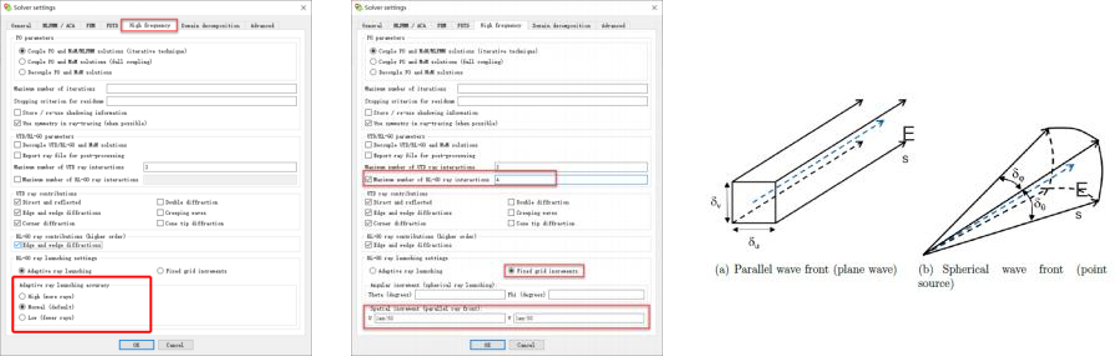

•  几何光学计算电磁散射时,可以修改射线管的密度,平衡计算精度与计算速度。

•  射线管密度: High(lam/1000) ;Normal(lam/100); Low(lam/10)。

•  手动修改: lam/50 。 RL-GO计算速度与射线的数量相关。

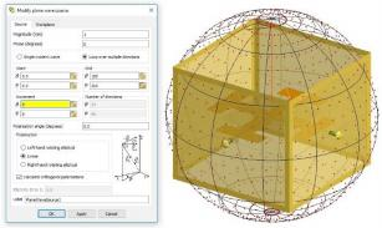

RL-GO结合特征面技术

1-创建模型– 应用周期边界(PBC)和无限大分层结构 (infinite multi-layer)计算


2- 定义3D入射角度 – 计算正交极化


 3- 计算传输与反射系数Trans mission /reflection coefficient – 输出.tr 文件

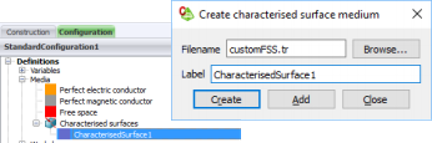

4- 使用tr文件创建特征面材料

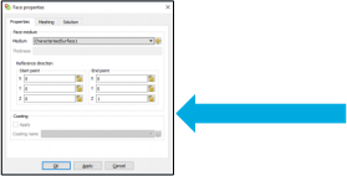

5- RL-GO 求解面,选择特征面材料

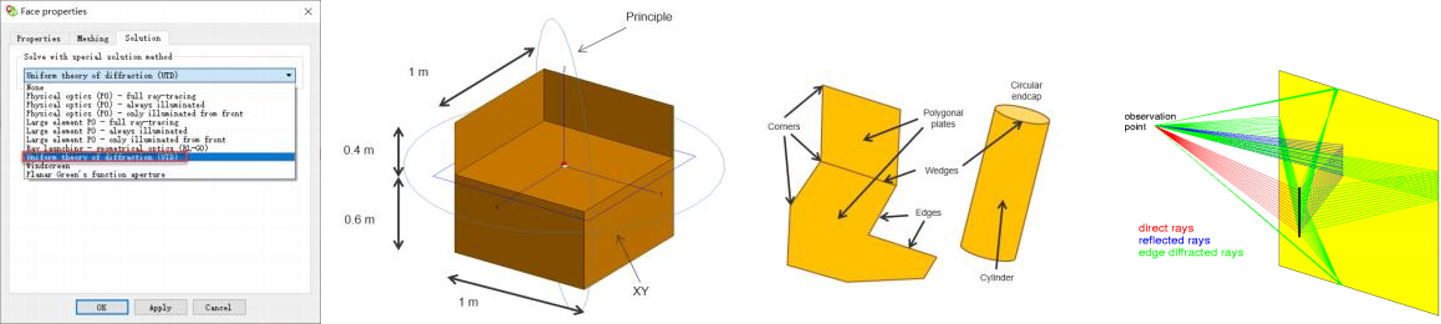

一致性绕射

•  多次反射和衍射非常重要时,模型电尺寸巨大,可以选择UTD;

•  UTD求解器:模型由平面多边形组成、支持PEC和有耗金属、平板的边缘长度大于1倍波长;

•  支持MOM与UTD混合求解。

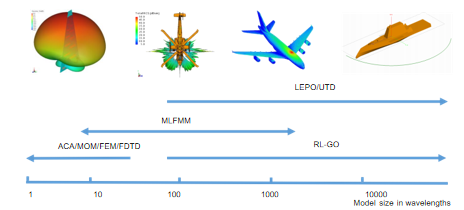

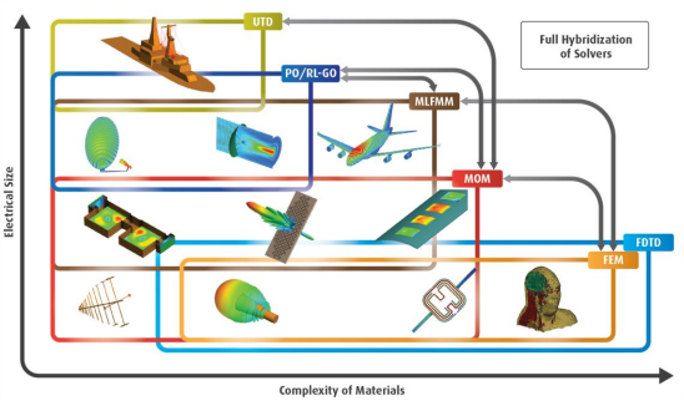

求解灵活选择

•  针对不同电尺寸/模型材料复杂度/问题类型,可以灵活选择求解器。
