射频人必懂:ACLR到底是什么?影响因素、测试方法及问题排查全解析

5月前浏览1834

大家好,这里是射频学堂。

在射频电路设计中,有一个指标贯穿基站、终端、射频器件设计的全流程,它直接决定信号频谱纯度,影响设备间干扰大小,更是合规测试的“必考题”——它就是ACLR。无论是5G基站的功率放大器,还是手机、物联网终端的射频模块,ACLR的性能表现,直接关系到设备能否通过认证、能否稳定运行,更是射频工程师日常调试、故障排查的核心关注点,其重要性贯穿产品研发、量产、认证全生命周期。
很多射频工程师刚入行时,总被ACLR、ACPR、IMD3这些专业名词绕晕,遇到ACLR超标问题更是无从下手:要么盲目更换器件、随意调整参数,不仅浪费大量时间和研发成本,还无法解决根本问题;要么因对指标本质理解不透彻,难以精准定位故障根源,导致项目进度滞后。今天射频学堂就带大家从零吃透ACLR,从基础定义、信道分类到影响因素,从标准化测试步骤到实战化问题排查,全程干货无冗余、细节拉满,新手能快速入门上手,老手也能查漏补缺、优化实操效率!

先搞懂:什么是ACLR?

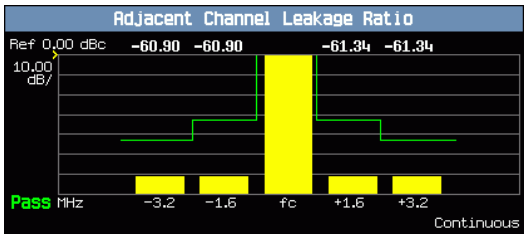

ACLR 是 Adjacent Channel Leakage Ratio 的缩写,中文名称为邻道泄漏比,是现代无线通信系统(包括广播系统)中衡量信号质量的核心指标,专门用于评估主信道(发射信道)信号,因系统非线性、相位噪声等多种因素影响,泄漏到相邻信道的功率干扰程度。在理想的通信场景中,发射信号的功率应完全局限在分配的信道带宽内,实现无干扰传输,但实际应用中,受器件性能、电路设计等多种因素影响,信号泄漏难以避免,而ACLR就是量化这种泄漏程度的行业标准方法,是评估信号频谱纯度的核心依据。
简单来说,我们可以把通信信道想象成一条规划规整的“高速公路”,主信道是我们正常行驶的专属车道,相邻信道则是旁边的车道。ACLR就相当于“车辆越线干扰”的程度——主信道的信号(车辆)越“规矩”,越能稳定在自身车道内,就越不容易跑到相邻信道(旁边车道),ACLR值就越好,对相邻信道的干扰也就越小;反之,若信号泄漏严重,就像车辆频繁越线、占道行驶,会严重影响相邻车道的正常通行,对应ACLR值变差,甚至导致设备无法通过合规测试,无法获得入网资格。

1. 核心定义(必记,入门关键)

ACLR 本质是主信道(发射信道)总功率与相邻信道泄漏功率的比值,无量纲,通常以分贝(dB)为单位表示,更常用的是dBc(即相对于载波的分贝数),能更直观地体现泄漏功率相对于主信道功率的衰减程度,更贴合射频测试的实际场景。其核心计算公式为:
这里有两个关键知识点必须牢记,避免理解偏差:一是主信道功率的测量,并非简单读取某一点的功率值,而是需要通过对整个主信道带宽内的信号功率进行积分计算,最终得到的是绝对功率(单位dBm),这也是确保ACLR计算精准的基础;二是ACLR值的解读——值越大,说明主信道信号泄漏到邻道的功率越少,主信道对邻道的干扰越小,信号频谱纯度越好,设备的射频性能越优异。比如5G标准通常要求ACLR至少达到45 dBc,就是为了确保干扰在可接受范围,避免不同信道、不同运营商的设备互相干扰,保障频谱资源的高效、有序利用。

2. 易混淆点(避坑关键,杜绝低级错误)

很多人会把ACLR和ACPR、ACR搞混,尤其是刚入行的新手,经常出现概念混淆、表述错误的情况,不仅影响工作沟通,还可能导致测试、调试出现偏差,这里一次性说清,彻底避免踩坑:
ACLR vs ACPR:二者含义完全一致,ACLR也常被称为邻道功率比(ACPR)或邻道功率(ACP),仅应用场景有细微区别——基站设计、基站设备测试中常用ACLR,终端(手机、物联网设备)设计与测试中常用ACPR,本质都是衡量邻道泄漏程度的核心指标,无需刻意区分,实际工作中可通用表述,无需纠结名称差异。
ACLR vs ACR:一字之差,天差地别!本文所述ACLR(邻道泄漏比)是无线通信领域的射频性能指标,核心作用是评估信号泄漏带来的干扰;另有尿白蛋白/肌酐比值(ACR),属于医学检验指标,用于评估肾功能健康状况,二者所属领域、核心作用毫无关联,千万别搞混,射频中没有ACR这个指标,避免在工作中出现低级错误,影响专业度。

3. 信道分类与应用场景(知道用在哪、辨清信道,才懂其重要性)

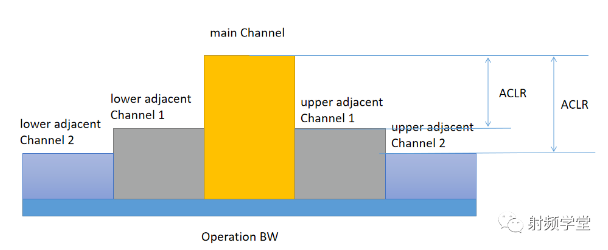

在ACLR测试与实际应用中,需明确三类核心信道,且这些信道之间通常存在微小“间隙”,不会直接贴合,目的是避免信号自然重叠,减少天然干扰,这也是射频信道规划的核心原则之一:一是主信道(发射信道,Tx),即设备实际发射信号的目标信道,是功率测量的核心对象,也是ACLR计算的基准;二是相邻信道,指紧邻主信道的上、下对称信道,是泄漏功率测量的主要对象,也是评估ACLR性能的核心参考;三是替代信道,指相邻信道外侧的第二组对称信道,部分通信标准(如部分5G频段)会要求测试替代信道的泄漏功率,用于评估更远端的信号干扰,确保设备在复杂频谱环境下的兼容性。

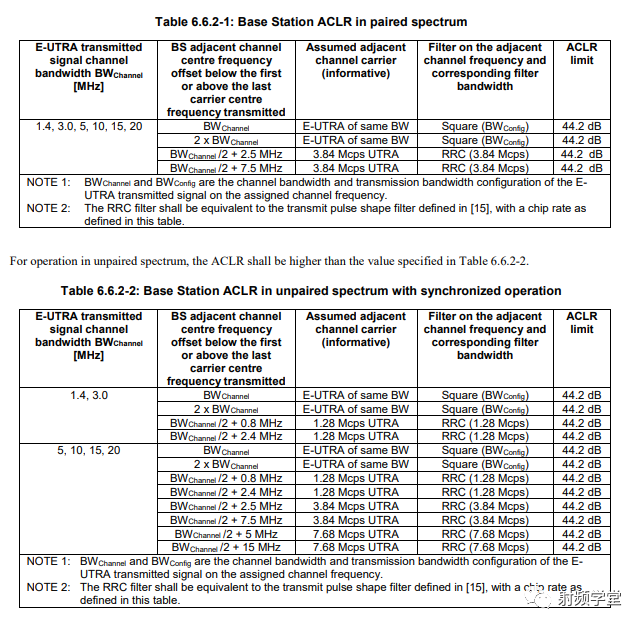

ACLR广泛应用于5G、LTE、WCDMA等各类无线通信系统,是功率放大器(PA)性能评估、发射信号质量分析、设备设计优化与合规测试的关键参数。无论是基站的功率放大器、射频前端模块,还是手机、物联网终端的射频链路,出厂前都必须通过ACLR测试,这是设备获得入网认证的必要条件。若ACLR不达标,不仅会造成频谱资源浪费,还会干扰周边设备正常工作,甚至导致设备无法上市销售,直接影响企业经济效益。

深入拆解:ACLR受什么影响?(找到根源,才能精准优化)

很多射频工程师遇到ACLR超标,第一反应是“换器件”,但其实ACLR的恶化,本质是多因素共同作用的结果,单一因素导致的超标很少见。只有找准核心影响因素,才能精准优化、对症下药,避免盲目试错、浪费成本。结合一线实战经验与行业规范,ACLR的核心影响因素主要有4类,其中前2类是导致ACLR超标的最主要原因,也是日常调试中重点关注的方向:

1. 射频器件非线性失真(最主要原因,占比80%以上)

所有通用的RF器件,不论是混频器、放大器等有源器件,还是电容、电感,滤波器等无源器件,其ACLR性能都受器件三阶互调失真(IM3)的影响,其中功率放大器(PA)的非线性失真,是导致信号泄漏、ACLR恶化的核心诱因——PA作为射频链路的核心器件,负责将基带信号放大到指定功率,其线性度直接决定信号频谱纯度,也是影响ACLR最关键的器件。
功率放大器工作时,若输入功率过高,会进入非线性工作区(即压缩区),此时PA不仅会放大主信号,还会产生三阶互调、五阶互调等非线性失真分量,这些失真信号会形成新的频率分量,这些新频率分量恰好落在相邻信道范围内,直接导致ACLR指标恶化。尤其在多载波场景下(如基站多载波发射、多天线设备),多个副载波的互调分量会相互叠加,使得ACLR性能比单载波系统差得多,这也是基站ACLR测试要求比终端更严格的核心原因之一。

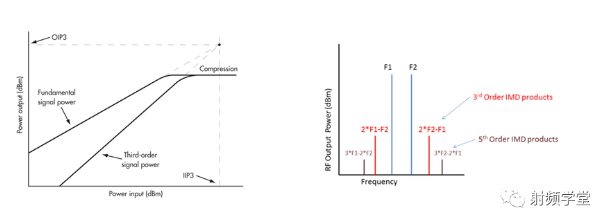

除此之外,器件的三阶交调截点(OIP3)也会直接影响ACLR性能,二者呈正相关关系:OIP3值越高,说明器件的线性度越好,抗非线性失真的能力越强,ACLR性能也越优。二者可通过专业公式定量计算关联,因此在器件选型时,可通过对比OIP3值,预判器件的ACLR性能表现,从源头规避ACLR超标风险。

2. 基带与滤波特性(次要核心因素,易被忽视)

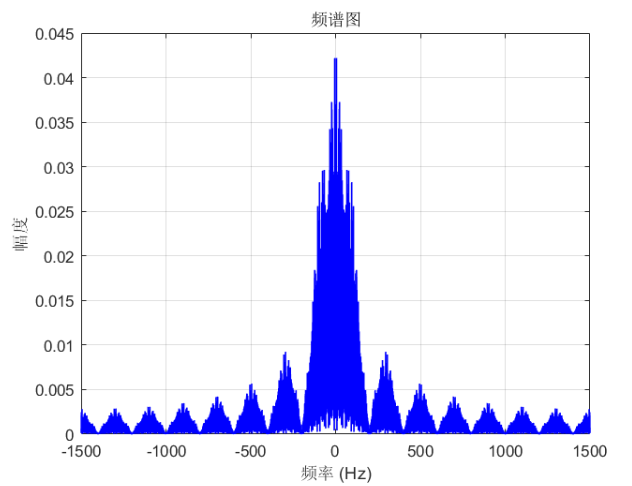

基带信号的调制过程本身会产生频谱扩展,这是信号传输的固有特性,若基带脉冲整形滤波器(如常用的升余弦滤波器)的滚降特性不佳,会导致信号频谱出现明显“拖尾”现象,部分信号能量无法被有效限制在主信道内,进而泄漏到相邻信道,间接导致ACLR恶化,这种情况在高速调制信号(如5G NR高阶调制)中尤为明显。
另外,射频链路中的滤波器(如双工器、带通滤波器)性能也会直接影响ACLR:若滤波器的带宽设置不合理,无法精准过滤主信道外的杂波和失真分量;或滤波器插入损耗过大,导致主信道信号衰减异常,进而影响功率测量的准确性,间接导致ACLR计算偏差;或滤波器选择性不佳,无法有效抑制邻道干扰信号,都会间接导致ACLR指标变差。因此,滤波器的选型与参数调试,也是优化ACLR性能的重要环节,不可忽视。

3. 本振相位噪声(高频场景重点关注)

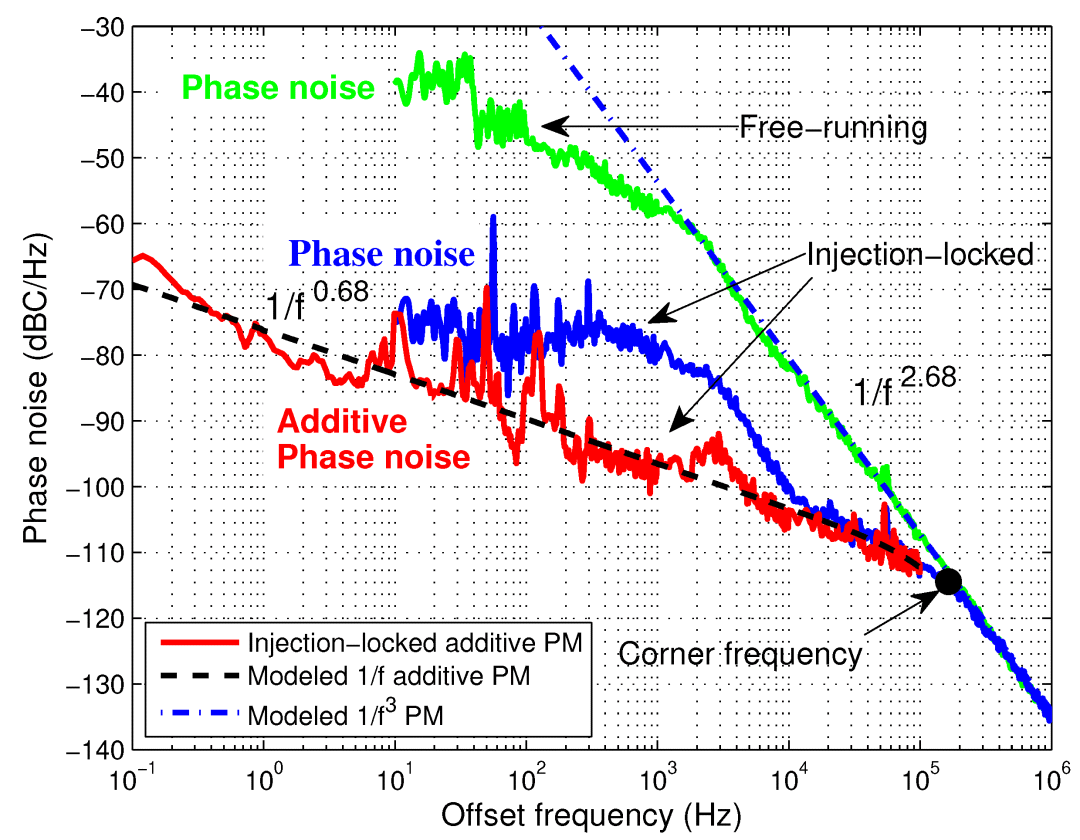

本地振荡器(LO)是射频发射链路的核心部件,负责提供稳定的载波信号,其相位噪声的大小,直接影响ACLR性能,尤其在高频段(如5G毫米波、微波通信)场景中,影响更为显著。本地振荡器的相位噪声过大,会使得已调信号的频谱展宽,就像“信号边缘变模糊”,部分信号能量会因此泄漏到相邻信道,且相位噪声越大,频谱展宽越明显,ACLR恶化越严重。
因此,在射频链路设计中,选用低相位噪声的参考时钟和锁相环(PLL),优化本振电路的供电与接地设计,减少外界噪声对本振信号的干扰,是提升ACLR性能、避免ACLR超标的重要手段,尤其在高频段通信设备设计中,这一点需重点关注。

4. 硬件设计与环境因素(基础影响因素,易引发指标波动)

硬件设计的合理性,直接影响射频链路的信号完整性,进而影响ACLR性能:PCB布局不合理,如射频链路布线过长、布线弯曲过多,会导致信号衰减、反射,加剧信号失真;接地不良,会引入地弹噪声,干扰主信号传输,导致信号频谱纯度下降;匹配网络参数偏移,会导致信号驻波比增大,信号反射加剧,这些问题都会间接导致ACLR恶化,也是日常调试中容易排查的方向。
此外,环境因素也会对ACLR产生明显影响:高低温环境会导致器件参数漂移,如PA增益随温度抬升而增大,导致输出功率超标,进而进入非线性区;匹配电感、电容的温漂,会导致匹配网络参数偏移,影响匹配效果;湿度、振动等环境因素,也会影响器件稳定性,进而造成ACLR指标波动。因此在设备设计时,需充分考虑环境适应性,优化器件选型与电路设计,确保ACLR指标在不同环境下的稳定性。

实战派:ACLR如何测试?

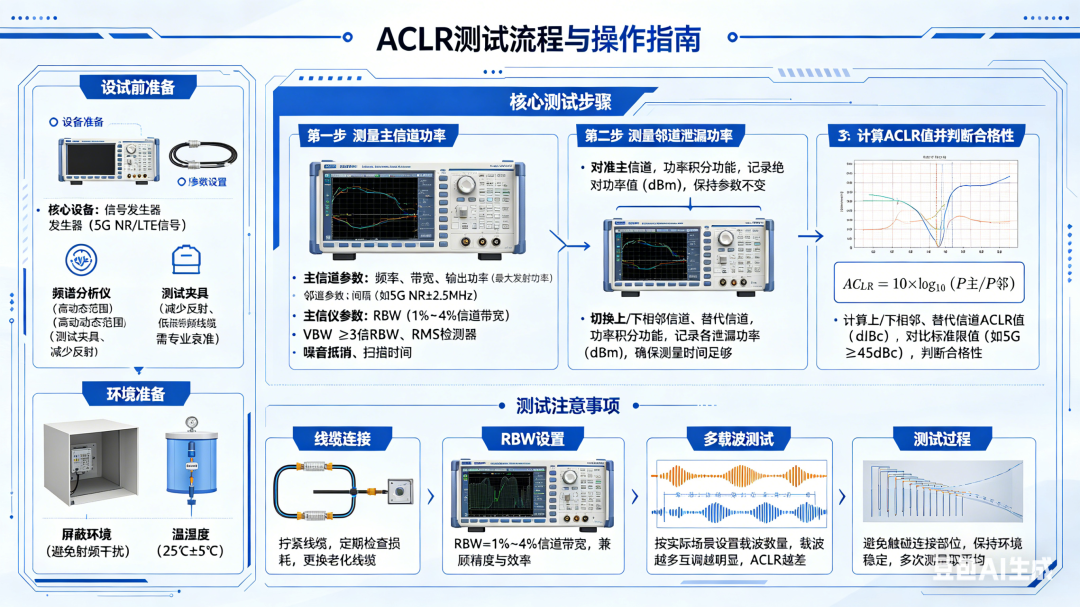

ACLR测试是射频测试的基础操作,无论是实验室研发调试、器件选型测试,还是产线量产检测、合规认证测试,测试流程都大同小异,核心逻辑始终是“测量主信道积分功率、测量邻道/替代信道泄漏功率、计算二者比值”。结合行业标准(如3GPP规范)与一线实战细节,拆解具体测试步骤,新手也能跟着操作,有效避免测试误差,确保测试结果精准可靠:

1. 测试前准备(避免测试误差,奠定精准基础,缺一不可)

设备准备:核心设备包括信号发生器(用于产生标准测试信号,如5G NR、LTE标准调制信号,确保信号参数符合测试规范)、频谱分析仪(核心测试设备,用于精准测量主信道与邻道功率,优先选择高动态范围机型,确保同时精准测量大功率主信道与低功率泄漏信号,这是测试精准的核心前提)、测试夹具(适配被测器件/设备,减少信号反射,确保信号传输的完整性)、低损耗射频线缆(避免信号传输过程中衰减过大,影响功率测量精度),所有设备需提前进行专业校准,确保测试精度,校准周期需符合行业规范。
参数设置:根据具体测试标准(如5G NR、LTE),明确测试参数并完成精准设置,避免参数错误导致测试结果异常:一是主信道参数,包括主信道频率、信道带宽、输出功率(通常在最大发射功率下测试,最能反映设备真实ACLR性能,贴合实际应用场景);二是邻道/替代信道参数,明确相邻信道、替代信道与主信道的间隔(如5G NR中,第一邻道与主信道边缘相差±2.5MHz,具体需遵循对应频段标准);三是频谱分析仪参数,分辨率带宽(RBW)设为信道带宽的1%~4%,权衡测试速度与精度,RBW过窄会延长测试时间,过宽会导致测量偏差;视频带宽(VBW)不低于3倍RBW,确保信号平稳,减少噪声干扰;选用RMS检测器(功率测量专用,确保功率测量精准);开启噪声抵消功能,适当增加扫描时间,提升测试结果的重复性。
环境准备:测试环境需搭建屏蔽暗室或屏蔽箱,彻底避免外界射频干扰(如其他射频设备运行、电磁噪声)影响测试结果;温湿度控制在标准范围(通常25℃±5℃),避免环境因素导致器件参数漂移,确保测试条件稳定,保障测试结果的一致性。

2. 核心测试步骤(3步搞定,贴合标准流程,新手可直接套用)

第一步:测量主信道功率。将频谱分析仪的测量范围精准对准主信道,通过仪器的功率积分功能,计算主信道整个带宽内的总功率(即主信道积分功率),仔细读取并记录该绝对功率值(单位dBm),测量过程中需确保仪器参数不发生任何变动,避免影响测量精度。
第二步:测量邻道泄漏功率。保持频谱分析仪所有参数不变,将测量范围分别切换到主信道的上、下相邻信道,以及上、下替代信道(根据测试标准要求选择是否测试替代信道,如部分合规测试需同时测试相邻和替代信道),分别通过功率积分功能,读取各邻道、替代信道的泄漏功率,逐一记录数据[superscript:2],确保每个信道的测量时间足够,提升数据准确性,避免因测量时间不足导致的偏差。
第三步:计算ACLR值并判断合格性。根据公式ACLR = 10 × log(P主 / P邻),分别计算上、下相邻信道,以及上、下替代信道的ACLR值(单位dBc),将计算结果与对应标准的限值(如5G要求≥45dBc)进行对比,明确判断被测设备/器件的ACLR性能是否合格,若不达标,需进入故障排查环节。

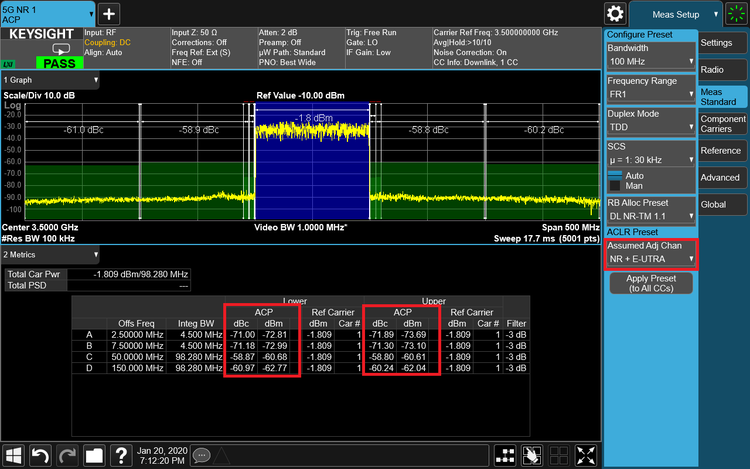

当然更方便的是采用是德科技 UXA 信号分析仪(频谱分析仪) 搭配 PathWave X 系列测量软件,对传导型 ACLR 进行测试。


3. 测试注意事项(避坑重点,减少测试误差,提升测试效率)

测试线缆需拧紧,确保连接可靠,避免接触不良导致信号衰减或反射,影响功率测量精度;同时定期检查线缆损耗,及时更换老化、损坏的线缆,避免线缆问题导致测试偏差。
分辨率带宽(RBW)设置需严格匹配信道带宽,过宽会导致功率测量偏差过大,无法反映真实功率情况;过窄会延长测试时间,影响测试效率,通常按信道带宽的1%~4%设置,兼顾精度与效率,贴合行业测试规范。
多载波测试时,需按照设备实际应用场景设置载波数量,因为载波数量越多,各载波的互调分量叠加越明显,ACLR性能越差,测试结果需结合载波数量,对比对应标准的限值,避免误判设备性能。
测试过程中,避免触碰射频链路的连接部位,避免改变测试环境(如开关屏蔽箱、靠近测试设备),防止干扰测试信号,导致数据波动;同时多次测量,取平均值,提升测试结果的重复性和可靠性,确保测试数据真实有效。

#射频学堂#射频基础#射频技术#无线通信#电子工程师#车载射频
