当海底不再平坦:不规则地形下海底管道安全与应力分析实践

3月前浏览1014



引言

YIDUO

TECH



海底油气管道是深海能源开发的关键设施,服役安全直接影响工程效益、生产运营与生态环保。复杂海床易造成管道悬空,引发应力集中、涡激振动与疲劳损伤,是管道失效的主要诱因。

本文结合一维管道应力工程计算,系统分析不规则地形下管道受力机理、风险特征及安全控制技术



核心挑战



实际海床地形极不均匀,沙波、冲刷、滑坡及地形突变普遍存在,使管道与海床无法连续接触而形成悬空段,主要引发三类风险:



局部应力集中:悬空段弯曲应力增大,支撑与过渡区出现应力尖峰。



涡激振动(VIV):海流产生周期性涡脱,引发管道持续振动。



疲劳损伤累积:交变应力长期作用,易萌生扩展裂纹,甚至断裂失效。

工程数据表明,海底管道早期失效,大多始于局部悬空与应力超标

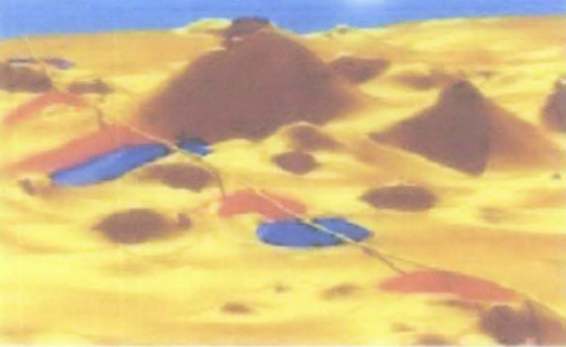

图1 海底悬空管道示意图




Part.1


力学本质



不规则海床使管道应力呈现地形-载荷-约束多场耦合特征,不再仅由结构自身决定:

  • 悬空段:弯曲应力显著增加

  • 支撑区:局部支撑反力集中

  • 过渡区:应力梯度突变

滑坡型、阶梯型、波浪型三类高危地形如下图所示。地形越复杂,应力分布越不可预测,必须通过定量计算实现精准评估。



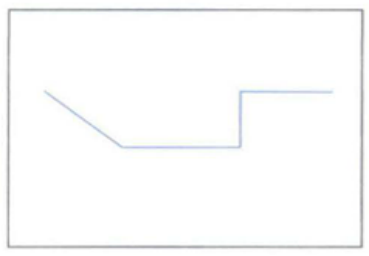

图2 滑坡型地形



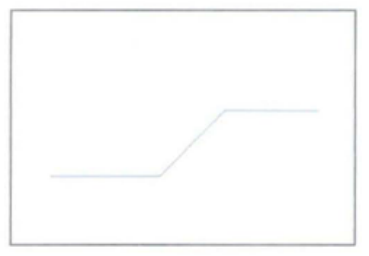

图3 阶梯型地形

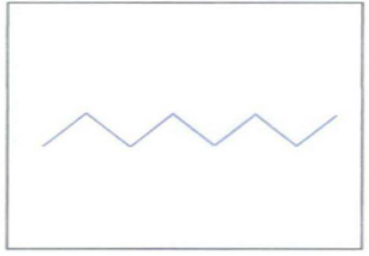

图4 波浪型地形




Part.2


技术必要性



传统经验法无法应对多场耦合工况,一维应力分析具备不可替代价值:

  • 快速建立全线路模型

  • 耦合内压、温度、海流、波浪、地形载荷

  • 自动输出应力、位移、支反力、疲劳寿命

  • 直接对标ASME B31.8/B31.4规范校核

核心目标:定量判断“是否安全、哪里不安全”



YI DUO

标准分析流程






海底管道应力分析遵循标准化流程,以系统仿真替代单点计算:


01


管道本体建模:管径、材料、配重、涂层。

02


海床地形建模:实测数据离散化,定义悬空/支撑。

03


环境载荷输入:海流、波浪、工况组合。

04


边界条件设置:管土作用、约束刚度。

05


多工况计算:安装/运营/极端/疲劳工况。

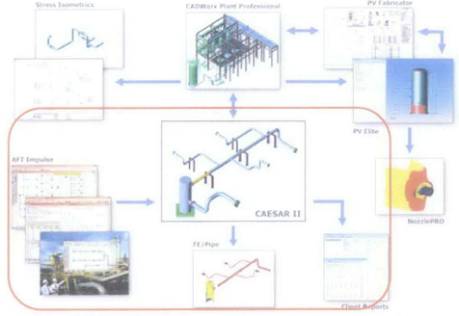

图5 分析流程图



机动车检验标志电子化



管道稳态受力由三项平衡:

  • 拖曳力:顺流向水平载荷

  • 升力:垂向抬升离底载荷

  • 水下自重:提供抗滑移、抗上浮恢复力

风险触发条件:流速增大、升力增强、配重不足→位移扩大、悬空加长、应力剧增



图6 管道受力自由体示意图



工程规律


大量项目验证一致结论:

  • 整体应力通常满足规范

  • 悬空段、支撑点、突变区局部应力易超限

  • 最大位移与疲劳损伤集中于跨中节点

工程启示:整体安全≠局部安全,局部控制是核心

三大安全优化策略


  • 严控悬空跨距

    通过优化管道路由、减小自由悬空跨度,从源头降低应力与振动风险。

  • 增强结构稳定

    采用混凝土压块、抛石覆盖、局部结构加固等措施,提升在位稳定性。

  • 前置仿真替代后期修复

    设计阶段定位悬空、应力峰值、疲劳点,前置防控比后期修复更经济安全。

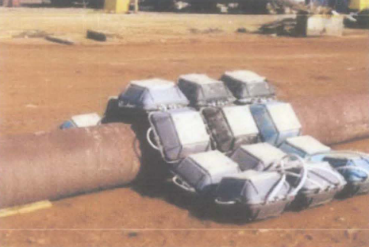

图7 混凝土垫块稳定措施

总结


现代海底管道设计已完成范式升级:

  • 传统:单纯管道结构强度设计

  • 现在:地形-流体-结构耦合系统安全设计

决定管道安全的,不是管道本身,而是它所处的全环境力学系统。

依托精准应力计算、全工况仿真、局部风险控制,才能保障海底管道在复杂海床下长期安全服役。

来源:懿朵科技
振动疲劳断裂系统仿真电子油气海洋裂纹材料控制
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-05-07
最近编辑:3月前
懿朵科技
签名征集中
获赞 29粉丝 29文章 199课程 0
点赞
收藏
作者推荐

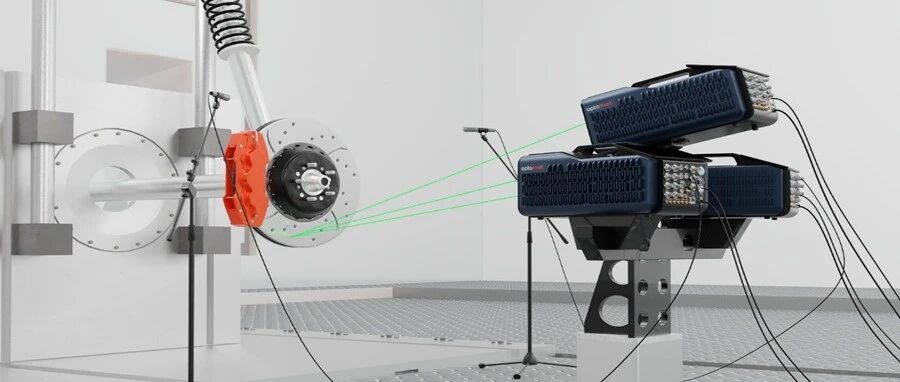

3D应用丨制动盘的试验模态分析:当自动化遇见高精度
