2025 年 11 月，谷神星一号（遥十九）运载火箭发射失利，事后归零结果显示：轨控发动机在长时间高温热辐射下，电磁阀控制电缆绝缘层失效短路，最终导致发动机提前关机、卫星未能入轨，数亿元投入与大量心血付诸东流。无独有偶，欧盟伽利略卫星也曾因系统热分析不足，引发肼燃料冻结阻塞管路，直接造成发射任务失败 。这些惨痛案例一再证明： 热控是航天器的生命线，哪怕一丝温度失控，都可能引发整星、整箭失效 。

01

引言：热控-航天器生存与性能的生命线

在浩瀚的太空中，卫星经历着极端的温度洗礼：向阳面温度可高达150℃以上，背阴面则骤降至-180℃以下。在这样的环境下，卫星内部的电子设备、推进系统、结构机构件乃至科学载荷，都必须在其允许的温度范围内稳定工作。热控系统正是为此而设——它像一位尽职的“体温管家”，通过被动与主动热控措施的精密配合，为卫星营造一个适宜的小环境。

然而，成为一名优秀的卫星热控设计师，绝非熟记几个传热公式、会画几层多层隔热材料那么简单。这需要深刻理解“设计—仿真—试验”三位一体的工程范式：设计是灵魂，决定方案的可行性与高效性；仿真是眼睛，在实物诞生前预见热行为；试验是试金石，验证设计的真实边界。三者缺一不可，相互迭代、螺旋上升。本文将以此为脉络，着重阐述热仿真在热控设计中的核心支撑作用，并最终强调热变形仿真分析对优秀设计师的独特价值。

02

设计篇—热控方案的顶层架构与工程智慧





1.1 热控设计的基本要素

卫星热控设计的输入，是一系列看似矛盾的需求：设备底边温度要求（例如-10℃～+45℃）、整星重量与功耗预算、可靠性指标（通常要求热控部件在轨寿命15年以上）、以及严苛的发射振动环境。优秀的设计师必须在这些约束中，巧妙地组合以下技术手段：

• 被动热控 ：多层隔热组件（MLI）、热控涂层（白漆、镀银FEP、黑漆）、导热填料与导热垫、热管（槽道热管、环路热管、C-C复合材料导热索）、相变储能装置（PCM）等。被动热控可靠性高、无功耗，是热控设计的基石。
• 主动热控 ：电加热器（薄膜加热片、筒式加热器）与控温仪、热电制冷器（TEC）、机械制冷机（斯特林、脉管制冷）、流体循环回路等。主动热控能实现精密控温，但会消耗整星宝贵的电能，设计时需精打细算。
• 结构热控一体化设计 ：将热控功能植入结构，例如在蜂窝板中嵌入热管、采用导热路径优化的结构件、利用结构本体的热容进行热缓冲。





1.2 设计的流程与关键决策

设计始于概念阶段的热预算分析——根据轨道参数、卫星构型、设备功耗清单，估算整星的热量收支，确定大致的散热面面积和加热器功率。随后进入详细设计阶段，逐一确定每个设备的热控措施，并考虑热控组件的安装工艺（例如多层组件的搭接、接地、渗透率控制）。优秀设计师的标志之一，是懂得“预留余量”：散热面比理论计算大10%～15%，加热回路分区略细，以便在后续仿真或试验发现问题时有调整空间。欢迎读者朋友查看卫星结构设计师的学习手册！卫星详细设计与卫星力学仿真全指南

03

热控仿真—导航卫星初样遇险记

如果说设计是搭建舞台，那么仿真就是提前上演的彩排。在卫星实物制造之前，热仿真能让设计师看到热量在卫星内部的流动轨迹，预测每一个关键节点的温度，评估各种异常工况下的热控裕度。这正是本文着重介绍的核心内容。

1、热仿真解决的核心问题

（1）轨道热环境的精确复现

卫星在轨接收的外热流包含三部分：太阳直接辐射（平均热流密度1367W/m²），地球反照辐射（太阳光经地表反射，随轨道位置急剧变化）以及地球红外辐射（可近似为255K黑体辐射）。此外，卫星自身姿态还会引入不同表面的受晒周期。热仿真软件（如Thermal Desktop、ESATAN-TMS）内置了轨道计算模块，能够准确模拟卫星在任意轨道（LEO、GEO、HEO、深空转移轨道）和任意姿态下的瞬态外热流分布。

（2）内部传热路径的优化迭代

热仿真可以定量回答：“将某台单机从A位置移到B位置，其工作温度能降低多少？”“在散热面和设备之间增加一条热管，能改善多少温度均匀性？”通过参数化扫描，设计师可在仿真环境中完成数十次“试验”，而每一次仅消耗几小时的计算机时。例如，高轨通信卫星的舱内功率密度可达2kW/m³，若不借助仿真，仅凭经验布置热管和MLI，极易形成局部热耗堆积。而仿真驱动的设计，能精准识别热量瓶颈，指导嵌入导热路径，将热点温度控制在安全阈值内。

（3）瞬态工况的边界能力验证

卫星在轨最剧烈的热冲击发生在进出地球阴影的过渡段。以低轨太阳同步轨道卫星为例，轨道周期约95分钟，其中向阳段约60分钟，地影段约35分钟。进出影瞬间，外热流跳变幅度可达1000W/m²以上，卫星表面温度以每分钟10℃以上的速率变化。热仿真能够模拟这种剧烈的温度波动，检验热控系统的响应能力——加热器控温的滞后性、相变储能装置的相变完成度、热管的反向启动特性等。此外，仿真还能模拟异常工况：卫星因姿态失稳导致某一散热面长期对日、或者推进剂贮箱排空后热容下降等等，这些都是地面试验难以复现的“极限场景”。

2、 优秀设计师如何用好热仿真

（1）掌握工具的“物理本质”：仿真软件只能求解离散化的代数方程，而设计师必须理解背后的物理——辐射换热中的辐射角系数、多层隔热材料的当量导热系数（通常在0.001～0.01 W/(m·K)范围）、接触热阻随安装压力的变化规律等。盲目输入参数会导致“精确的错误”。

（2）构建合理的热数学模型（TMM）：整星热模型通常包含数千到数万个节点，节点划分既要反映关键部件的温度梯度，又不能过于冗长导致计算发散。经验法则是：每个几何区域至少3个节点穿越厚度方向；高热流密度区域（如大功率功放单元）独立加密；采用热耦合单元简化螺栓连接处的接触热阻。

（3）进行多工况计算：优秀设计师从不只算“标称工况”。至少要覆盖：夏至/冬至（太阳常数因日地距离变化有±3.3%的波动）、太阳活动极大/极小年（紫外辐射影响上层大气阻力，间接影响低轨卫星的寿命；但对热控更关键的是太阳光谱变化导致吸收率变化）、以及卫星寿命末期的表面性能退化（热控涂层老化，太阳吸收比 α _s会增加0.1～0.2）。每项边界取极端组合，形成“最冷工况”和“最热工况”，验证热控系统是否留有足够裕度。

3、案例：仿真如何挽救一次型号危机

某导航卫星在初样阶段发现，按照经验公式设计的散热面，在仿真中竟导致一台关键原子钟的温度超出上限2℃。进一步分析发现，该原子钟的安装位置靠近一块高温电源模块，且结构传热路径过于迂回。

仿真建议将散热面局部改用高导热碳碳复合材料，并增加一条微热管连接原子钟安装板。修改后，原子钟温度降至上限以下4℃，且额外增加的重量仅90克。如果没有仿真，问题只有等到热平衡试验（数月之后）才会暴露，造成的进度和成本代价不可估量。

4、卫星热控仿真技术

最后，成为一名优秀的卫星热控设计师，是一场漫长的修行。它要求从业者既要有科学家般的理论素养，又要有工程师般的实践动手能力；既要有艺术家般的创造性与直觉，又要有医生般的严谨与责任感。他们工作在从图纸到苍穹的漫漫长路上，在极寒与极热的宇宙夹缝中，为每一颗探索未知的“人类之眼”守护着最适宜的“生命体温”。这份事业，是对智慧、耐心与担当的终极考验，其成就感和价值，也正蕴含在这份极致的守护之中。

以下是笔者结合多年的工作经验，独家发布仿真秀官网的——原创卫星热控设计师成长必修课，欢迎大家订阅学习。

限时特价（限10名）

秒杀：1099 元（价值：1299元 ）

可回放/开发票/奖学金/加餐

提供vip群答疑和模型下载

【适配JD好课】NX卫星热控设计仿真实战40讲：带练亲手造星-覆盖卫星热控全生命周期核心技术_System_航天_理论-仿真秀视频课程

以下是课程安排：





第一章：基础概念篇

要点1：卫星热控的任务、需求与特性

要点2：卫星热控的主要技术

要点3：卫星热控的主要工作

要点4：空间环境：发射阶段

要点5：空间环境：地球轨道空间环境

要点6：卫星热控设计的主要特点

要点7：卫星热控设计条件

要点8：卫星热控设计需要考虑的因素

要点9：卫星热控设计-工况选择

要点10：卫星热控设计方法-隔热与耦合热设计

要点11：卫星热控设计-调节方式选择

要点12：卫星常用热控制技术-传热/导热技术

要点13：卫星常用热控制技术-隔热技术

要点14：卫星热控制技术-加热与制冷技术

要点15：卫星常用热控制技术-测控温技术





第二章：卫星热设计实操篇

要点16：卫星“星卓二号”项目背景介绍

要点17：卫星热控设计思路概述

要点18：卫星的设计约束/输入-坐标系与布局设计

要点19：卫星的设计约束/输入-轨道与光照条件分析

要点20：卫星的设计约束/输入-工作模式与热耗分布

要点21：空间外热流分析

要点22：热控方案设计-等温化设计

要点23：热控方案设计-隔热设计

要点24：热控方案设计-加热回路与热敏设计

要点25：部组件热设计





第三章：卫星热仿真实操篇

要点26：卫星热仿真概述

要点27：卫星模型简化

要点28：卫星热仿真的简化与假设

要点29：卫星几何模型导入NX与界面介绍

要点30：卫星热仿真模型材料属性创建

要点31：卫星热仿真模型网格划分

要点32：卫星热仿真模型材料属性指定

要点33：卫星热仿真模型热光属性指定

要点34：特殊单机：太阳翼、多层设置

要点35：卫星热仿真边界设置-轨道热与辐射热

要点36：卫星热仿真边界设置-热载荷

要点37：卫星热仿真边界设置-热耦合

要点38：卫星热仿真解算方案设置

要点39：卫星热仿真后处理

要点40：卫星热仿真工况划分

要点41：卫星热仿真工况1：主动段仿真

要点42：卫星热仿真工况2：入轨段仿真

要点43：卫星热仿真工况3：待命模式

要点44：卫星热仿真工况4：轨控模式

要点45：卫星热仿真工况5：任务模式

要点46：卫星热仿真工况6：安全模式

04

试验—仿真与现实的“交汇点”





4.1 热试验的类型与目的

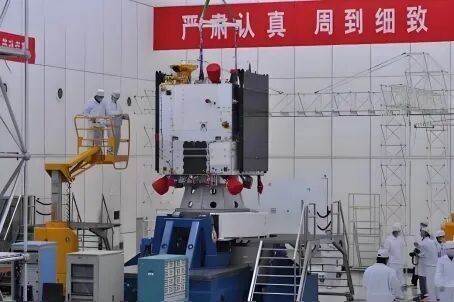

卫星热试验主要包括： 热平衡试验 （在空间环境模拟器内模拟轨道外热流，测量整星和各单机的温度分布，用于验证热控设计的正确性，并校正热数学模型）和 热真空试验 （考核设备在真空热环境下的工作性能和可靠性，通常按验收级或鉴定级进行温度循环）。

热平衡试验是仿真最直接的“考官”。试验时，用红外灯阵或热流计模拟太阳辐射和地球辐射，将卫星置于真空罐中，经过若干轨道周期的稳定运行，记录实测温度。然后，设计师将实测数据与仿真预测值对比——偏差在±3℃以内是可接受的，超出则需反推模型，修正不确定参数（如多层组件的实际隔热性能、设备内部热源的分布等）。





4.2 试验与仿真的协同迭代

很多年轻设计师误以为“仿真是用来替代试验的”，这是极其危险的观念。正确的关系是： 仿真先行，试验验证；试验发现问题，仿真反演修正；修正后的模型再用于在轨寿命预测。 两者并非替代，而是互相补充。推荐学习万星组网时代低轨星座规模化发射！卫星力学热试验可靠性技术拆解

一个成功的热控团队，会在试验前利用仿真进行“预试验”设计，确定热流计布局、热电偶测点位置、试验工况的顺序（先冷浸、后热浸、再过渡工况），避免试验反复。试验结束后，利用校正后的热模型进行“外推”——因为地面罐内的热边界（红外灯阵的热分布不均匀、罐壁冷屏温度等）永远不能完美复现在轨环境，通过相关性分析，将试验结果转换为在轨温度预估值。

05

进阶之眼—热变形仿真分析对优秀热控设计师的决定性意义

前文所述的设计、仿真、试验，构成了热控工程师的“基本功”。但一名真正优秀的热控设计师，必须再跨上一个台阶： 理解温度引起的结构变形，以及这种变形对卫星性能的深刻影响 。而这，正是热变形仿真分析大显身手之地。





5.1 热变形的隐蔽性与破坏性

温度变化会通过热膨胀效应使卫星结构发生形变。在传统卫星（通信、导航、中低分辨率遥感）上，热变形的影响往往可以被姿态控制系统或图像处理算法补偿。但随着航天任务向高分辨率对地观测（0.1m级）、空间干涉测量（皮米级精度）、X射线望远镜（角秒级指向精度）以及大型可展开天线（米级口径，型面精度RMS优于0.1mm）发展，热变形已经从“次要因素”上升为“主要矛盾”。

一个惨痛的教训：某高光谱成像卫星在轨后，图像出现明显的谱段偏移，导致地物分类精度严重下降。经过长达六个月的归零分析，最终定位为：成像光谱仪的光栅支撑结构在不同温度梯度下发生微米级变形，导致色散方向发生偏差。而这一变形在热设计阶段完全没有被考虑——热控团队只保证了光栅的温度范围（20±5℃），却没有保证光学元件的相对位置稳定性。如果在设计阶段进行热-结构-光学耦合仿真，这一缺陷完全可以避免。





5.2 热变形仿真的技术要点

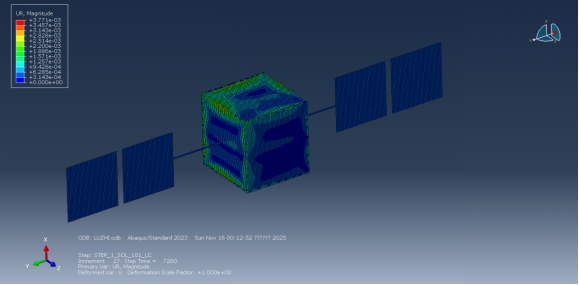

热变形分析实质上是一个“热-结构”顺序耦合问题：首先由热仿真获得结构的温度场（通常为瞬态关键时刻的温度分布），然后将温度作为体载荷施加到有限元模型上，计算结构的热位移和热应力。对于光学载荷，还需进一步将镜面节点的位移数据导入光学设计软件，计算波前误差、调制传递函数（MTF）和点扩散函数（PSF）的退化。

优秀设计师在做热变形仿真时，会特别注意以下几点：

• 材料热膨胀系数的各向异性 ：碳纤维复合材料层压板的面内CTE可以设计到接近零甚至负值，但厚度方向的CTE很大，建模时不可简化；
• 界面的滑动与间隙 ：螺栓连接的预紧力会随温度变化，可能导致连接面滑移或局部脱开，需要非线性接触分析；
• 时间尺度匹配 ：热响应的特征时间（分钟到小时）与结构振动的特征时间（毫秒到秒）相差悬殊，一般忽略惯性项，进行准静态热变形分析。





5.3 热变形仿真如何塑造优秀设计师的思维

一个只关心温度的热控设计师，面对的问题是“如何在散热面上多布置几瓦的加热功率”；而一个掌握了热变形仿真的设计师，会主动追问：“这5℃的温度梯度会导致光学基准面的倾斜角是多少？是否会超出姿控系统的补偿范围？”“如果我们将主动控温点从A移到B，虽然牺牲一点功耗，但能使变形量减小一个数量级，是否值得？”

这种从“温度约束”到“性能约束”的思维跃迁，正是优秀与平庸的分水岭。在深空探测、系外行星成像、引力波探测等下一代任务中，热变形已经写入总体指标要求。能够熟练运用热变形仿真工具、并将分析结论融入热控方案的设计师，将成为团队中不可或缺的核心人才。推荐学习高精度卫星在轨力热耦合与热变形分析机理、方法与工程仿真实践

06

结语：从“热控工程师”到“热系统架构师”的成长路径

一名优秀的卫星热控设计师的成长，大致经历三个阶段：

第一阶段（1-3年）：掌握热仿真基本功。 能独立建立卫星热模型，完成轨道工况计算，给出合理的热控方案，并对仿真结果与试验数据的偏差进行分析。

第二阶段（3-6年）：精通热变形耦合分析。 能够识别任务中的热变形风险，主动组织热-结构-光学协同仿真，提出变形补偿方案。能够指导结构设计师进行热变形友好的构型设计。

第三阶段（6年以上）：成为热系统架构师。 不仅关注热控本身，更能从全任务层面权衡热控重量、功耗、可靠性与其他分系统的关系。能够在方案设计阶段就预判热变形对任务的潜在影响，将热稳定性作为系统级约束进行优化。

热仿真与热变形分析，就像是热控设计师的“双翼”——没有热仿真，设计是盲目的；忽视热变形，设计是不完整的。在这个航天强国建设的黄金时代，掌握这两项核心技能的您，将有机会参与设计那些划时代的卫星：从百米级大型空间结构的在轨组装，到日冕系外行星探测的极致稳定平台。而这一切的起点，就在今天，就在您的仿真模型中。

愿每一次热分析，都能精准预见卫星在太空中的温度脉动；愿每一处热变形，都在您的仿真视野之内得到优雅解决。
