收藏！PCB对外辐射超标救命七招！

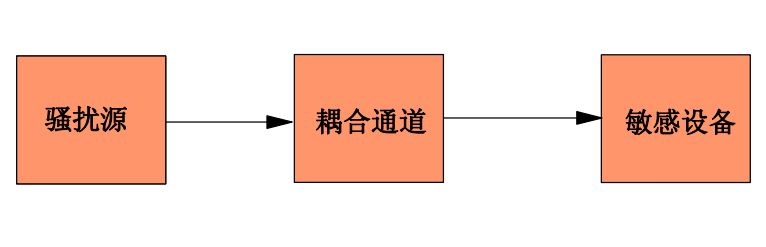

文章聚焦“PCB-线缆-空间”这一完整辐射链路，不谈机箱屏蔽，也不展开芯片级ESD，仅把“单板自身如何少发射、少受扰”讲透。三要素——源、路径、受体——依然是最简洁的思维模型。

二、辐射机理再梳理

1. 差模环天线
   信号与其回流构成电流环，面积S直接决定磁场辐射项H∝f²·I·S。

2. 共模驱缆天线
   地电位起伏ΔVg激励线缆，形成电偶极子，场强E∝f·L·ΔVg。

3. 高频谐波富集
   上升沿tr<0.5 ns时，膝频fk=0.35/tr进入GHz段，第11次谐波能量仍可达基带60 %。

三、典型失效案例

1. HDMI 4K@60 Hz

• 测得辐射超标点：570 MHz、1.05 GHz

• 根因：TMDS差分对下方缺参考平面，环路面积≈180 mm²；屏蔽壳与板地仅单点搭接，ΔVg≈90 mV。

• 对策：补全GND平面、壳地“双0 Ω”桥接、接口π型滤波+共模扼流圈，最终裕量>6 dB。

2. USB 3.2 Gen1

• 差分对跨分割，阻抗跌落至70 Ω，反射激励二次谐波2.5 GHz；未屏蔽排线长150 mm，成为高效辐射器。

• 解决：重新走线100 Ω±8 %、排线外加编织屏蔽层、铁氧体磁环夹在线缆两端，辐射下降12 dB。

四、单板级抑制框架

五、线缆补充措施

• 长度：能短则短，>0.15λ时考虑双端接地；<0.15λ可单端接地，但需套铁氧体。

• 排布：功率线与高速线相距≥20 mm；无法远离时，中间插入接地金属隔板。

• 屏蔽层接地间隔：按0.05λ步进打孔，λ取最高关注频率对应波长。

六、验证与闭环

1. 前仿真：利用SI/PI工具提取Z参数与S参数，预判谐振点。

2. 后验证：TEM小室+电流探头扫描30 MHz-3 GHz，对照CISPR 32 Class B限值。

3. 问题闭环：辐射峰值>限值-3 dB即触发ECR，强制走“原因-对策-复测”三步表。

高速PCB的对外EMI不是“后期加磁环”就能兜底，而是叠层、电源、地弹、接口、线缆五位一体的系统工程。把环路面积、地电位差、屏蔽连续性三个硬指标压到设计规范里，80 %的辐射超标可在投板前归零。
