ADC的噪声怎么算

4月前浏览523

简单来说,ADC的噪声系数计算核心思想是:将ADC本身产生的所有噪声(主要是量化噪声和热噪声)折算到其输入端,并与输入信号进行比较,看它“恶化”了多少信噪比。

主要有两种常见且等效的计算方法:

方法一:通过等效输入噪声和输入功率计算(最根本的方法)

这是最直观、基于噪声系数定义的方法。噪声系数

NF定义为输入信噪比与输出信噪比的比值:

NF=SNRin/SNRout

对于ADC:

SNRout就是ADC数据手册中给出的信噪比。

SNRin是到达ADC输入端的模拟信号的固有信噪比。

计算步骤:

确定ADC的满量程功率

PFS:满量程电压 (V_{FS})(峰值)通常对应ADC的正负参考电压。

对于正弦波,满量程功率(匹配到ADC输入阻抗 Rin,通常为50Ω或200Ω)为:PFS=(VFS/√2)2/Rin=VFS2/2Rin

注意 :VFS是峰值电压,需要转换为有效值(除以√2)。

确定ADC的总输出噪声功率 Nout

这包含了量化噪声、ADC内部电路热噪声、孔径抖动噪声等。

最直接的方式是从数据手册的 SNR 指标反推。SNR是在特定输入频率和采样率下,满量程正弦波信号功率与除谐波外的总噪声功率之比。

SNR(dB)=10log10(PFS/Nout)Nout=PFS/10SNR/10

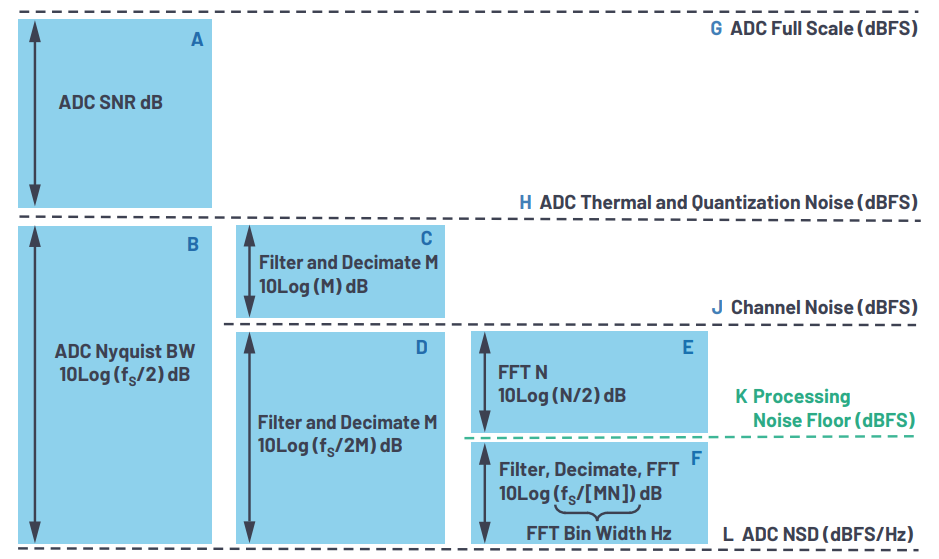

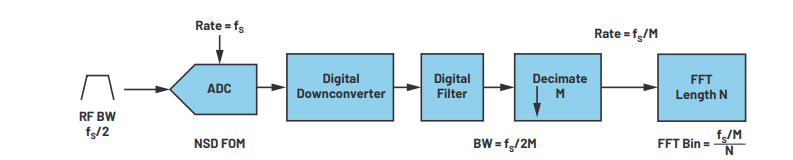

关键点 :这里 Nout是折算到ADC输出端的噪声功率谱密度在奈奎斯特带宽内的积分。通常我们用 NSD(噪声谱密度)更方便。

将输出噪声折算为等效输入噪声 Neq

假设ADC是“理想”的线性器件(无增益,电压传递比为1),那么输出噪声就是输入噪声与ADC自身噪声之和。为了计算NF,我们认为所有噪声

Nout都来自输入端,即 Neq=Nout

选择一个“输入噪声参考源” Nin

标准噪声系数定义中,输入噪声源是匹配电阻在标准温度(290K, 17°C)下的热噪声,其功率谱密度为 kTB

k是玻尔兹曼常数((1.38 \times 10^{-23} J/K))

T是290K

B是噪声带宽(通常取1Hz来计算噪声谱密度NF,或取系统带宽计算总NF)

在1Hz带宽内,Nin=kT=−174dBm/Hz

计算噪声系数 NF

根据定义,噪声系数是总输入参考噪声与源噪声之比。

NF=Neq/Nin=Nout/kT0B

用分贝表示:NF(dB)=10log10(NF)=Nout(dBm)−Nin(dBm)

方法二:使用经典公式(最常用)

通过上述推导,可以得到ADC噪声系数的经典计算公式:

NFADC(dB)=PFS(dBm)−SNR(dB)−10log10(B)−(−174dBm/Hz)

化简后:NFADC(dB)=PFS(dBm)−SNR(dB)+174dBm/Hz−10log10(B)

其中:(P_{FS}):ADC的满量程输入功率 ,单位dBm。

(SNR):ADC的输入频率和带宽下的信噪比 ,单位dB(注意不是SINAD,SINAD包含谐波)。

B):系统的噪声带宽,单位Hz。如果要计算噪声谱密度级别的NF(即点频NF),令B=1Hz,则(10\log_{10}(B) = 0

(174 dBm/Hz):290K时热噪声的功率谱密度。

重要概念:噪声功率比 (NPR) 与噪声系数

在实际系统中,尤其是宽带系统,常用噪声功率比 (Noise Power Ratio, NPR) 测试来评估ADC的动态性能。NPR测试模拟了一个多载波系统中,某个子信道被清空后的邻道干扰和噪声情况。

ADC的噪声系数可以通过NPR直接估算:

NFADC(dB)≈PNotch(dBm)−NPR(dB)+174dBm/Hz−10log10(Bnotch)

(P_{Notch}):测试噪声总功率(在ADC输入端)。

(NPR):测得的噪声功率比。

(B_{notch}):被清空的陷波带宽。

这种方法更能反映ADC在真实宽带多信号环境下的噪声性能。

计算示例

假设一个ADC:输入阻抗 Rin=50Ω

满量程峰值电压 VFS=2Vp−p=1Vpeak

数据手册给出在70MHz输入、250MSPS采样时,SNR=75dB

系统带宽 B=100MHz

步骤1:计算

PFS满量程有效值电压 = 1Vpeak/2≈0.707Vrms

PFS=(0.707)2/50=0.01W=10mW

PFS(dBm)=10log10(10)=10dBm

步骤2:应用公式

NFADC=10dBm−75dB+174dBm/Hz−10log10(100×106)

NFADC=10−75+174−80

NFADC=29dB

这意味着,在100MHz系统带宽下,这个ADC自身的噪声贡献,相当于在输入端增加了一个29 dB噪声系数的放大器。

关键要点与注意事项

ADC的噪声系数与增益无关 :传统LNA的噪声系数随增益变化,但ADC是数据转换器,其噪声系数主要取决于其SNR和满量程功率。

满量程功率

PFS是关键 :PFS设置得越高,ADC的噪声系数就越低。这就是为什么在驱动ADC时,要尽可能在避免削波的前提下提高输入信号功率。

SNR是频率和采样率的函数 :务必使用您工作频率和采样率下的SNR值进行计算。

带宽B的选择 :

计算 点频噪声系数(噪声谱密度) 时,设 B=1Hz

计算 系统总噪声系数 时,B为信道带宽或系统分析带宽。

ADC前的驱动电路 :在实际系统中,ADC前面通常有驱动放大器或滤波器。整个采样链路的噪声系数需要用Friis公式 级联计算,其中ADC的噪声系数就是按上述方法计算出的值,而其“增益”是ADC的功率传递函数 (通常小于1,即损耗),需要特别注意。

总结公式(最常用):

对于1Hz带宽的噪声谱密度级噪声系数:

NFADC(dB/Hz)=PFS(dBm)−SNR(dB)+174dBm/Hz

这个值清晰地表明了ADC本身对系统噪声底的最小贡献。

这个对应的就是频谱仪能看到的最小噪底。
